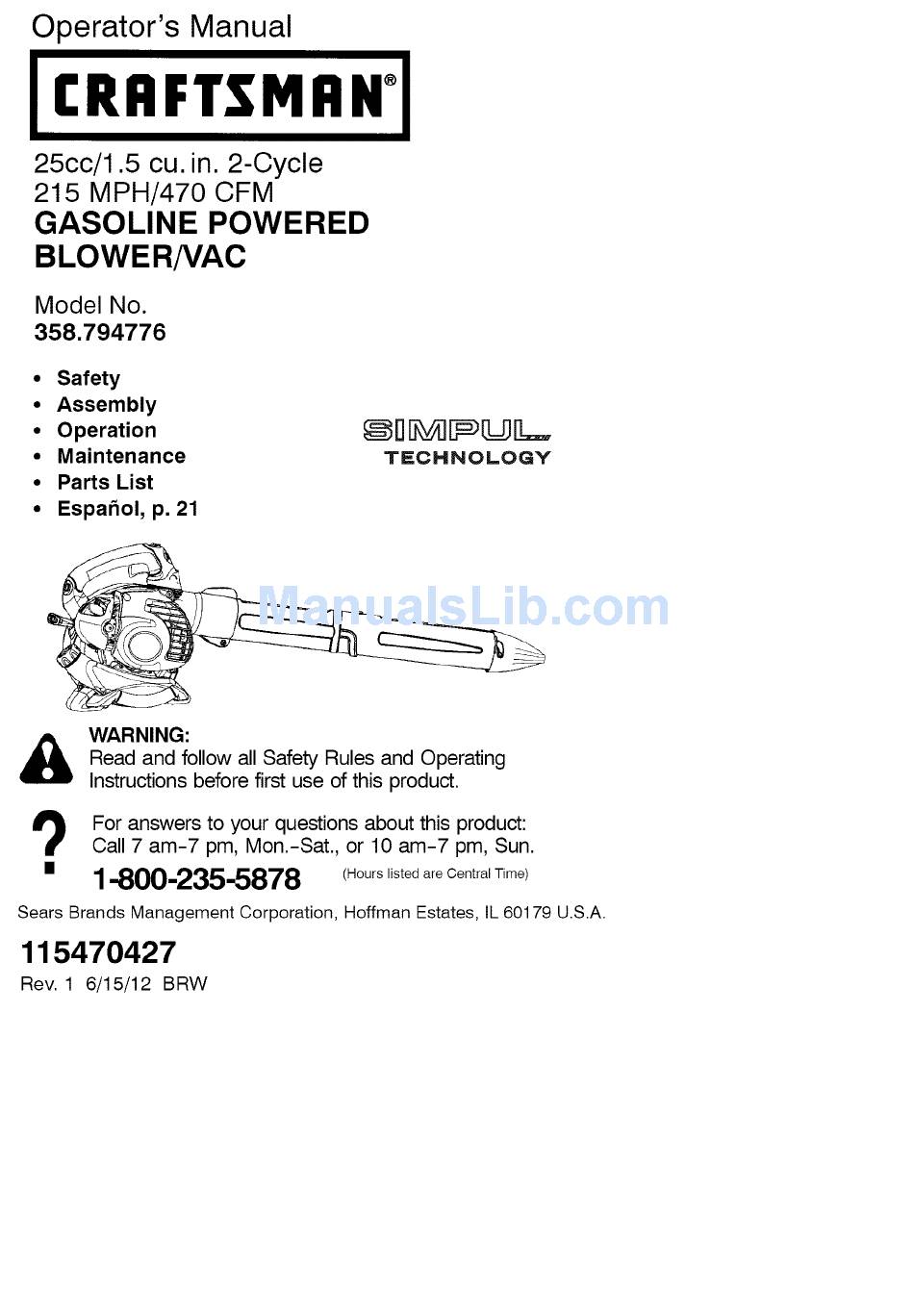

Craftsman 358.794776 Operator's Manual

25cc/1.5 cu. in. 2-cycle 215 mph/470 cfm gasoline powered blower/vac
