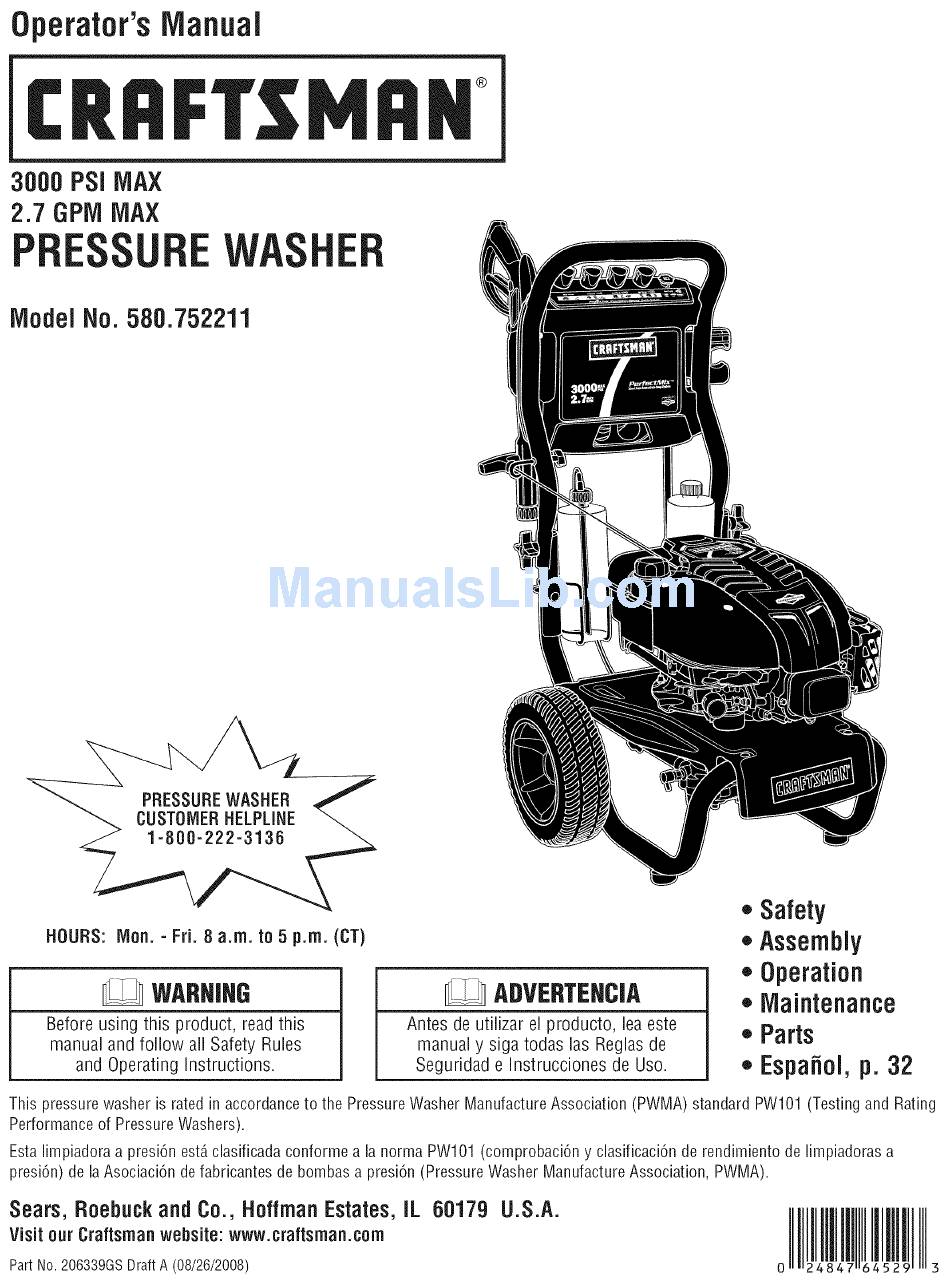

Craftsman 580.752211 Operator's Manual

3000 psi max 2.7 gpm max pressure washer
Hide thumbs Also See for 580.752211:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Operator's IVlanual
Fr MRN °
iViodel N o. 580.752211
HOURS: IVlon.- Fri. 8 a.m. to 5 p.m. (CT)
WARNING
Before using this product, read this
manual and follow aii Safety Rules
and Operating Instructions.
ADVERTENCiA
Antes de utiiizar el producto, lea este
manual y siga todas las Reglas de
Seguridad e Instrucciones
de Uso.
,, Safety
,, AssernhJy
,, Operation
,, Maintenance
,, Parts
,, EspafioJ, p . 32
This pressure washer is rated in accordanceto the Pressure Washer Manufacture Association (PWMA) standard PW101 (Testing and Rating
Performance of Pressure Washers).
Esta limpiadora a presi6n est,. clasificada conforme a la norma PW101 (comprobaci6n y clasificaci6n de rendimiento de fimpiadoras a
presi6n) de la Asociaci6n de fabricantes de bombas a presi6n (Pressure Washer Manufacture Association, PWMA).
Sears, Roebuck and Co., HoffrnanEstates,IL 60179 U.S.A.
Visit our Craftsman website: www.craftsman.com
Part No. 206339GS Draft A (08/26/2008)
0
3
