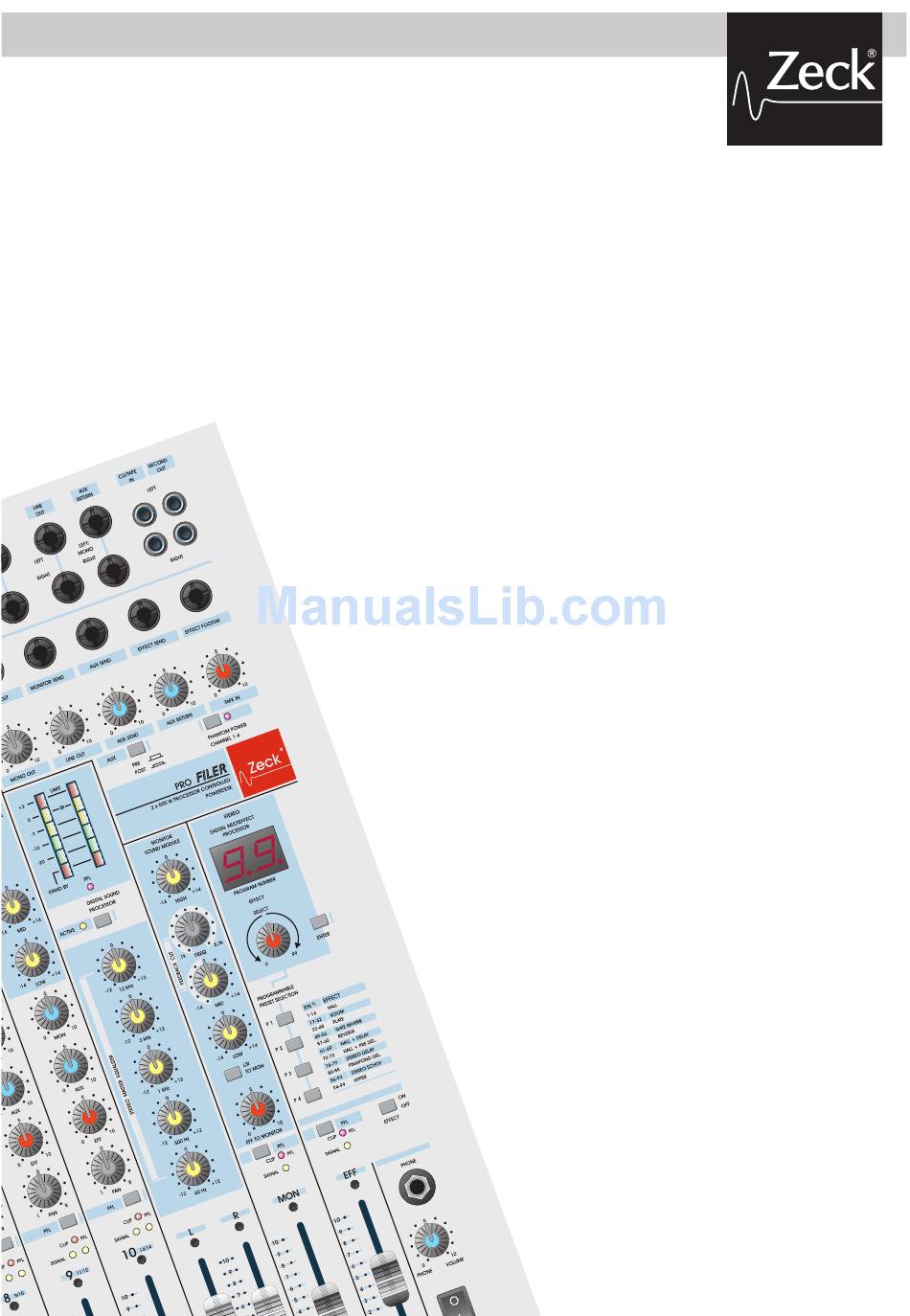

  • Page 1 Profiler 14.1000 Bedienungsanleitung Owner’s manual Mode d’emploi...

  • Page 2: Table Of Contents

    Inhalt Contents Table des matières Page Seite Page Instructions de sécurité Sicherheitshinweise Safety instructions Description du système Systembeschreibung General description Bedienelemente Tranches d’entrées Eingangskanal Input channels 1.1 Raccordements Anschlüsse Input connectors 1.2 Important : réglage de Wichtig: Einstellung A must-read: la sensibilité...

  • Page 3: Sicherheitshinweise

    Das Netzkabel ist besonders am Netzstecker und an der Stelle des Geräteeintritts vor mechanischer Belastung zu schützen. 9. Der Benutzer darf keine Wartungs- oder Servicearbeiten durchführen. Alle Wartungs- und Servicearbeiten müssen von qualifiziertem Fachpersonal durchgeführt werden. 10. Bewahren Sie diese Bedienungsanleitung für zukünftiges Nachschlagen auf. Bedienungsanleitung Profiler 14.1000 © Zeck Audio...

  • Page 4: Systembeschreibung

    Mono Out PFL-Schalter (Effekt) Monitor Send Clip-LED (Effekt) AUX Send Buchse Signal-LED (Effekt) Effekt Send Netzschalter Footswitch-Klinkenbuchse Netzanschluß Mono Out Regler Lautsprecher-Ausgang Line Out Regler AUX Send Regler AUX Return Regler Tape In Regler Pre/Post-Schalter Bedienungsanleitung Profiler 14.1000 © Zeck Audio...

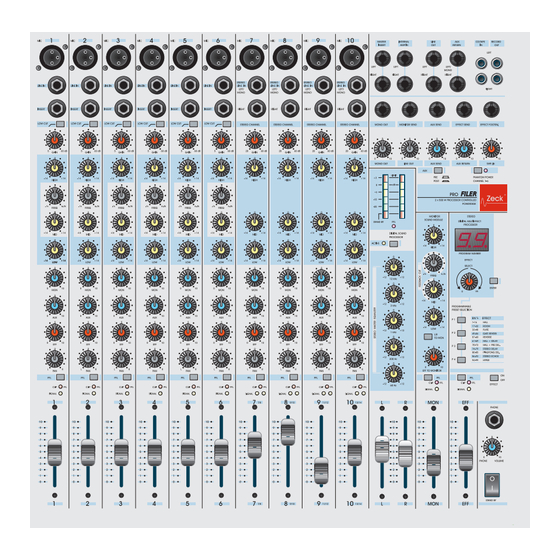

  • Page 5 PROFILER 14.1000 Eingangskanäle Eingangskanäle Master-/ Monitor-/ mono stereo Effektsektion Profiler 14.1000 Frontseite Abb. 1 Profiler 14.1000 Rückseite Bedienungsanleitung Profiler 14.1000 © Zeck Audio...

  • Page 6: Eingangskanal

    Abb.2 lung der Empfindlichkeit verzichtet Gesang gedämpft werden. Der wird, kann dies zu Nebengeräu- Mono- LOW-CUT sollte grundsätzlich schen wie Verzerren Rauschen Eingangskanal immer gedrückt sein, außer wenn führen. extrem tiefe Bässe benötigt werden. Bedienungsanleitung Profiler 14.1000 © Zeck Audio...

  • Page 7: Busregler

    Masterschienen links / rechts. Steht Panorama in der Mittelstellung Abb. 3 (0), so wird das Eingangs- signal gleich stark nach links und rechts ver- Stereo- teilt. Bei Stereo-Anschluß eines Ka- Eingangskanal nals ist Panorama auch in Funktion, Bedienungsanleitung Profiler 14.1000 © Zeck Audio...

  • Page 8: Insert

    2.5 Line Out Der LINE-OUT Ausgang ist vor den Masterfadern (49) und nach der Klangregelung angeordnet. Die Laut- stärke ist unabhängig von der Stel- lung der Masterfader und kann mit dem LINE-OUT Regler (32) eingestellt werden. Bedienungsanleitung Profiler 14.1000 © Zeck Audio...

  • Page 9: Effect Send

    Schalter PHANTOM POWER (37) ge- drückt ist und die Kontroll - LED auf- leuchtet. Mit der Phantomspeisung können professionelle Kondensator- Mikrofone mit der notwendigen Spannung versorgt werden, bei eini- gen Mikrofonen kann hierdurch auf die Batterie verzichtet werden. Bedienungsanleitung Profiler 14.1000 © Zeck Audio...

  • Page 10: Limiter

    In Stand by - Funktion leuchten die roten LEDs (40) im Master - VU. Der Eingang CD/TAPE IN wird durch die- sen Schalter nicht abgeschaltet, so ist die Übertragung von Pausenmu- sik bei abgeschalteten Mikrofonen möglich. Bedienungsanleitung Profiler 14.1000 © Zeck Audio...

  • Page 11: Preset

    Preset 1 für ‘ON/OFF’-Funktion vermeiden. Sie eignen sich haupt- das mit dem Drehregler Select Preset 2 für ‘Durchstepp’-Funktion sächlich für sparsame musikalische gewählte Programm. Preset 3: Fußschalter = Taster Arrangements. Preset 4: Fußschalter = Schalter Bedienungsanleitung Profiler 14.1000 © Zeck Audio...
  • Page 12 Echozeiten ungefähr mit dem Tempo der Musik Übereinstim- men. Wenn die Echos etwas schneller sind als die Musik, dann treibt das Echo den Rhythmus nach vorn. Langsamere Echos ent- spannen das Tempogefühl. Bedienungsanleitung Profiler 14.1000 © Zeck Audio...

  • Page 13: Störungsbehebung

    Gesamtimpedanz der angeschlossenen Boxen pro die Endstufen schalten ab. Kanal ist zu niedrig (4 Ohm Minimum!). Psychoakustischer Effekt ist angeschlossen, der unhörbar tiefe Frequenzen erzeugt und die Boxen und Endstufen überlastet. Abhilfe: Lowcut / EQ einschleifen. Bedienungsanleitung Profiler 14.1000 © Zeck Audio...

  • Page 14: Safety Instructions

    9. Servicing - The user should not attempt to open or service the Profiler 14.1000. For maintenance and servicing, always refer to qualified repair personnel. 10. Keep instructions - This instruction manual should be retained for future reference. Owner`s manual Profiler 14.1000 © Zeck Audio...

  • Page 15: General Description

    Power switch Effect Send jack Mains connector Effect footswitch jack Speaker connectors Mono Out control Line Out control Aux Send control Aux Return control Tape In control knob Pre/Post button Phantom Power switch Owner`s manual Profiler 14.1000 © Zeck Audio...
  • Page 16 Input channels Input channels Master-/ Monitor-/ mono stereo Effekt section Profiler 14.1000 front panel Fig. 1 Profiler 14.1000 back panel Owner`s manual Profiler 14.1000 © Zeck Audio...

  • Page 17: Input Channels

    Slowly rotate the GAIN control clockwise until the '0dB' LED in the master LED chain becomes conti- nuously lit, but not the '+3dB' LED! Repeat this procedure for the Fig. 2 remaining channels. Mono- Input channel Owner`s manual Profiler 14.1000 © Zeck Audio...

  • Page 18: Channel Equalization

    EQ to avoid clipping. fader and sends it to the master LED chain (38) for gain control and to the PHONE output (52) for Fig. 3 direct ear-control. Stereo- Input channel Owner`s manual Profiler 14.1000 © Zeck Audio...

  • Page 19: Master Eq Section

    AMP IN LEFT/RIGHT jacks (21) are the right inputs. Inserting a phone plug into these jacks auto- matically disconnects the power Owner`s manual Profiler 14.1000 © Zeck Audio...

  • Page 20: Aux Send/Return

    AUX RETURN jacks (34). For monaural effect units, use only the LEFT / MONO return jack. If the Profiler's internal effect is not wanted, turn it off by either using Owner`s manual Profiler 14.1000 © Zeck Audio...

  • Page 21: 2.10 Digital Sound Processor

    The pin layout of the Speakon jacks The monitor signals are 'tapped' uses pin ‘1+’ for the signal (hot) from the pre-fade channel signal and pin ‘1-’ for ground. through the MON control knobs Owner`s manual Profiler 14.1000 © Zeck Audio...

  • Page 22: Important: Internal

    PRESET buttons. That's it - you just - Preset effect selection programs for a quick recall via got yourself a new, permanently stored preset effect. For Effect On/Off footswitch function, depress and hold down Owner`s manual Profiler 14.1000 © Zeck Audio...
  • Page 23 A safe way to obtain a to create reverberation effects. strong reverb effect that does not Many contemporary musicians like mess up with the original sound. the colored sound that these devi- ces produce, in contrast to the Owner`s manual Profiler 14.1000 © Zeck Audio...

  • Page 24: Troubleshooting Guide

    Too low total speaker impedance per side (falls below power amplifiers keep shutting off. 4 ohms). Externally connected sound processors may produce inaudible sub-bass frequencies, overloading power amplifiers and speakers. Activate LOW CUT switches (6) or reduce sub-bass effect. Owner`s manual Profiler 14.1000 © Zeck Audio...

  • Page 25: Instructions De Sécurité

    à la prise secteur. 9. Aucune maintenance ou réparation ne doit être effectuée par l’utilisateur. Toute maintenance ou réparation ne doit être effectuée que par un technicien qualifié. 10. Conservez ces instructions pour utilisation ultérieure. Owner`s manual Profiler 14.1000 © Zeck Audio...

  • Page 26: Description Du Système

    Départ effets Interrupteur secteur Raccordement pour pédale Prise secteur CEI Potentiomètre de sortie mono Sortie vers enceintes Potentiomètre de sortie ligne Potentiomètre de départ auxiliaires Potentiomètre de retour d’auxiliaires Potentiomètre d’entrée magnétophone Interrupteur pré/post Mode d’emploi Profiler 14.1000 © Zeck Audio...
  • Page 27 PROFILER 14.1000 Entrées Entrées Sections principales Moniteur mono stéréo et des effets Profiler 14.1000 Face avant Fig. 1 Profiler 14.1000 Face arrière Mode d’emploi Profiler 14.1000 © Zeck Audio...

  • Page 28: Tranches D'entrées

    à ‘0 dB’. At- tention, la diode rouge ‘+ 3 dB’ ne doit jamais être allumée en per-ma- nence. Cette procédure est ensuite à répéter pour chaque tranche! Fig. 2 Entrée mono Mode d’emploi Profiler 14.1000 © Zeck Audio...

  • Page 29: Egalisation

    (52) et le contrôle du niveau par les indica- teurs à diodes (38). Le poten- tiomètre à glissière (Fader) n’agit pas sur le niveau du casque. Fig. 3 Entrée stéréo Mode d’emploi Profiler 14.1000 © Zeck Audio...

  • Page 30: Section Principale (Master)29

    élevées vers la table de mixage qui les renvoies vers les ampli- ficateurs dédiés. Les dérivations en ‘Y’ appropriées pour ce type de con- figuration sont disponibles chez ZECK. 2.6 Départs/retours d’auxiliaires 2.3 Entrée ampli (21) Mode d’emploi Profiler 14.1000 © Zeck Audio...

  • Page 31: Départs/Retours D'effets

    La sortie du pro- connecter les microphones avec l’al- cesseur externe doit être raccordée imentation phantôme hors service. à la prise „AUX RETURN“ (23). N’u- 2.10 DIGITAL SOUND PROCESSOR Mode d’emploi Profiler 14.1000 © Zeck Audio...

  • Page 32: Limiteur

    On peut contrôler le signal d’effet Le câblage de la prise est le suivant: au casque en actionnant l’inter-rup- Broche 1+ (Pt chaud), broche 1- (masse). teur de PFL (63). 3. Monitoring / Contrôle Mode d’emploi Profiler 14.1000 © Zeck Audio...

  • Page 33: Important: Niveaux

    Une (choix séquentiel) 5. Description des effets autre particularité offerte par l’ap- Préset 3: Pédales à contacts fugitifs internes pareil est la possibilité d’appeler les Préset 4: Pédales à contacts mémorisés Mode d’emploi Profiler 14.1000 © Zeck Audio...
  • Page 34 Programmes de retards stéréos Programmes de réverbération (74 à 79) ‘Gate’ (49 à 56) L’on dispose ici d’une palette com- Mode d’emploi Profiler 14.1000 © Zeck Audio...

  • Page 35: Guide De Dépannage

    Un processeur externe peut produire des infra graves inaudibles, surchargeant l`ampli de puissance et les enceintes. Activez le filtre coupe-bas „LOW CUT“ (6) ou réduisez la correction sub-grave. Mode d’emploi Profiler 14.1000 © Zeck Audio...
  • Page 36 Line Out, Mono Out Monitor Send 100 ohms Microphone input impedance 2.2 kohms Line input impedance 10 kohms Dimensions: Height 440 mm = 10 HU Depth 190 mm Width 483 mm = 19" Weight 18,15 kg Mode d’emploi Profiler 14.1000 © Zeck Audio...

  • Page 37: Spécification Techniques

    ‘Line out’ et ‘Mono out’ Départ ‘Monitor’ 100 Ohms Impédance d’entrée micro 2,2 kOhms Impédance d’entrée ligne 10 kOhms Dimensions: Hauteur 440 mm = 10 U Profondeur 190 mm Largeur 483 mm = 19" Masse 18,15 kg Mode d’emploi Profiler 14.1000 © Zeck Audio...

  • Page 38: Schémas Blocs

    8. Blockschaltbilder / Block diagrams / Schémas-blocs Mode d’emploi Profiler 14.1000 © Zeck Audio...

  • Page 39: Effekt-Tabelle

    Stereo Echoes 55, 110 Plate Type 1 50, 100 90, 180 70, 145 65, 130 60, 120 55, 110 50, 100 Special Delays Plate Type 2 (long Pre-Delay) 65, 130 Ambience Gate Type 1 Mode d’emploi Profiler 14.1000 © Zeck Audio...

  • Page 40: Tables Des Effets

    Zeck Audio Turnhallenweg 6 79183 Waldkirch, Germany • • Phone +49(0)7681/2004-0 Fax +49(0)7681/2004-43 • E-Mail: info@Zeck-Audio.de http://www.Zeck-Audio.de •...
