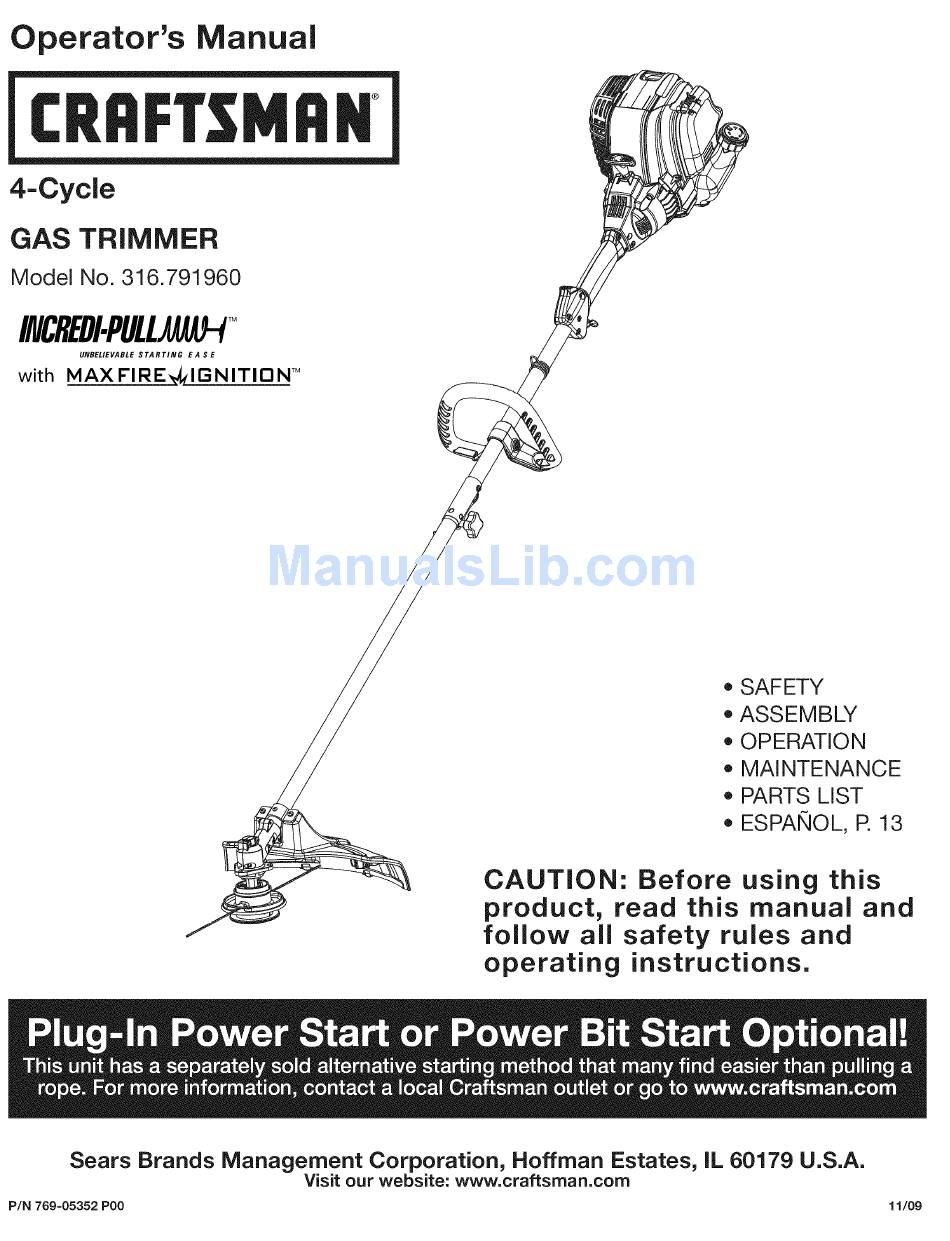

Operator's
Manual
M
4-Cycle
GAS TRIMMER
Model No. 316.791960
INCREDI.PULL
TM
UNBELIEVABLE
STARTING
E A S E
with
MAX
FIRE,_IGNITION
_
,, SAFETY
* ASSEMBLY
* OPERATION
* MAINTENANCE
* PARTS LIST
* ESPANOL, R 13
CAUTION:
Before
using
this
product,
read this manual
and
follow
all safety
rules
and
operating
instructions.
Sears Brands
Management
Corporation,
Hoffman
Estates,
IL 60179 U.S.A.
Visit our website:
www.craftsman.com
P/N 769=05352 P00
11/09
