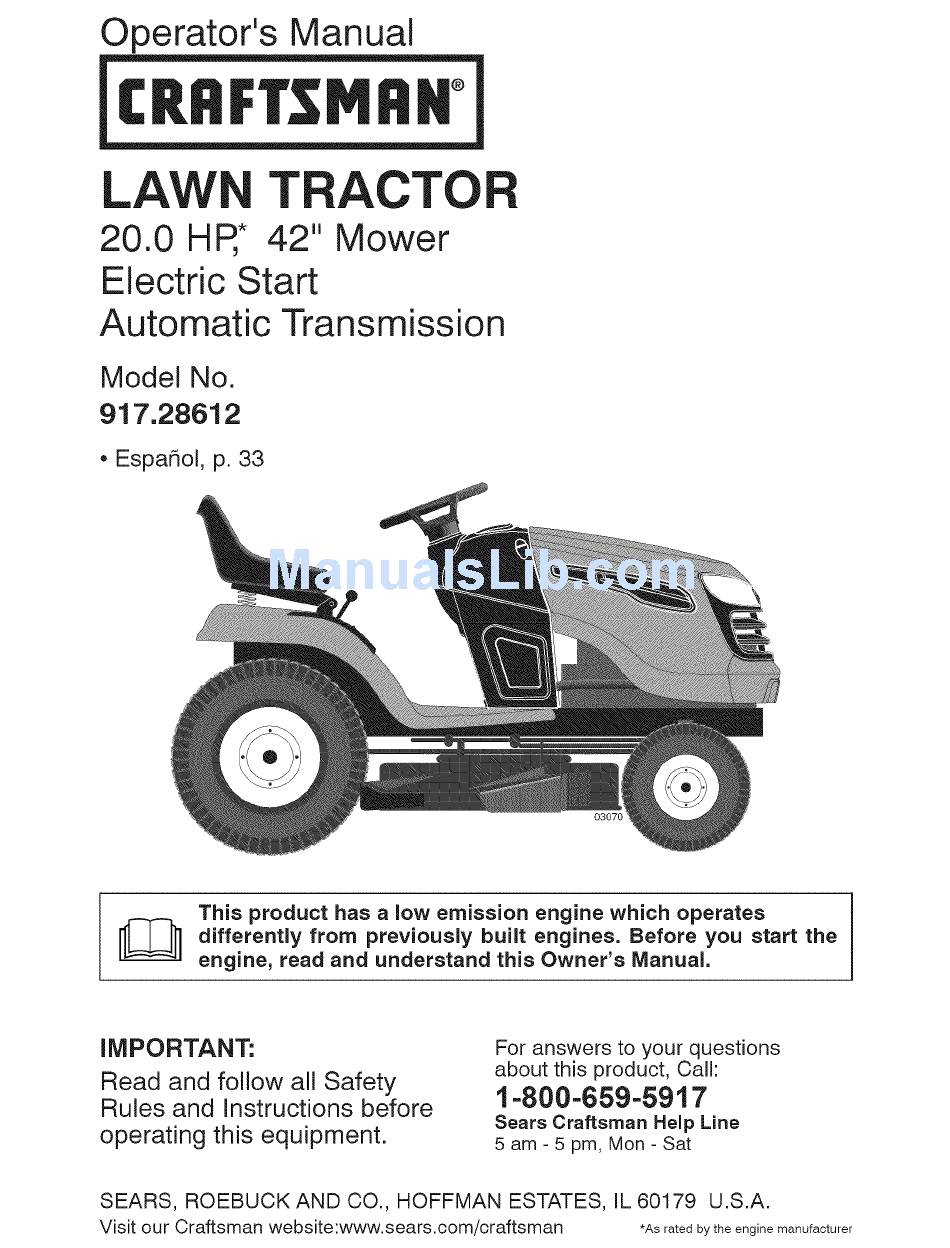

Operator's
Manual
CRRFTSMRH °
LAW
20.0 HP,*
TRACTOR
42" Mower
Electric Start
Automatic
Transmission
Model No.
917.28612
• Espahol,
p. 33
03070
This product has a low emission
engine
which
operates
[_
differently
from
previously
built
engines.
Before
start the
you
engine, read and understand
this Owner's
Manual.
IMPORTANT:
Read and follow all Safety
Rules and Instructions
before
operating
this equipment,
For answers to your questions
about this product, Call:
t =800-659-59t 7
Sears
Craftsman
Help
Line
5 am - 5 pm, Mon-
Sat
SEARS,
ROEBUCK
AND CO., HOFFMAN
ESTATES,
IL 60179
U.S.A.
Visit our Craftsman
website:www.sears.com/craftsman
*As rated by the engine manufacturer
Advertisement
Table of Contents
Related Manuals for Craftsman 917.28612
Summary of Contents for Craftsman 917.28612
- Page 1 Read and follow all Safety t =800-659-59t 7 Rules and Instructions before Sears Craftsman Help Line operating this equipment, 5 am - 5 pm, Mon- SEARS, ROEBUCK AND CO., HOFFMAN ESTATES, IL 60179 U.S.A. Visit our Craftsman website:www.sears.com/craftsman *As rated by the engine manufacturer...
-
Page 2: Limited Warranty
..........Assembly/Pre-Operation ....... Troubleshooting ........Sears Service ......Back Cover Operation ..........Maintenance Schedule ......CRAFTSMAN LIMITED WARRANTY TWO YEARS ON TRACTOR When operated and maintained according to all supplied instructions, if this tractor fails due to a defect in material... - Page 3 _I, DANGER: This cutting machine is capable of amputating hands feet throwing objects. Failure to observe following safety instructions could result in serious injury or death. ,_WARNING: In order to prevent accidental Never direct discharged material toward anyone. Avoid discharging material starting when...
-
Page 4: Operation
II. SLOPE OPERATION Never carry children, even with blades shut off. They may fall off and Slopes are a major factor related to loss of be seriously injured or interfere with control and tip-over accidents, which safe machine operation. Children result in severe injury... -
Page 5: General Service
• Remove gas-powered equipment from • Keep machine free of grass, leaves, the truck or trailer refuel it on the other debris build-up. Clean oil or fuel ground. If this is not possible, then refuel spillage and remove any fuel-soaked such equipment with a portable container,... - Page 6 PROTECTION AGREEMENTS Gasoline Capacity 1.50 Gallons Congratulations on making a smart purchase. and Type: Unleaded Regular Your new Craftsman® product is designed Oil Type SAE 30 (above 32°F) and manufactured for years of dependable 'API-SG-SL): SAE 5W30 (below 32°F operation.
- Page 7 Steering Wheel Large Flat Washer Steering Wheel Insert 5/16 Lock Washer Steering Wheel Adapter Steering Steering Boot Extension Hex Bolt Shaft Seat Washer Hex Bolt Seat Slope Sheet Keys (1) Oil Drain Tube For Future Use (2) Keys...
-
Page 8: Check Battery
Your new tractor has been assembled at the factory with the exception of those parts left unassembled for shipping purposes. To ensure safe and proper operation of your tractor all parts and hardware you assemble must be tightened securely. Use the correct tools as necessary to insure... - Page 9 INSTALL SEAT NOTE: You may now roll or drive your tractor off the skid. Follow the appropriate Remove bolt and flat washer securing instruction below to remove the tractor from seat to cardboard packing and set aside the skid. for assembly of seat to tractor.
- Page 10 CHECK TIRE PRESSURE J"CHECKLIST The tires on your tractor were overinflated Before operate your tractor, the factory for shipping purposes. Correct wish to assure that receive best tire pressure is important best cutting performance satisfaction from this performance. Quality Product. Reduce tire pressure to PSI shown...
- Page 11 These symbols may appear on your tractor or in literature supplied with the product. Learn and understand their meaning. REVERSE NEUTRAL HIGH CHOKE FAST SLOW ENGINE OFF REVERSE ENGINE ON ENGINE START PARKING BRAKE MOWER HEIGHT MOWER LIFT OPERATION SYSTEM (ROS) ®s o CLUTCH/BRAKE...
- Page 12 KNOW YOUR TRACTOR READ THIS OWNER'S MANUAL SAFETY RULES BEFORE OPERATING YOUR TRACTOR Compare the illustrations with your tractor to familiarize yourself with the locations various controls and adjustments. Save this manual for future reference. 03078 Our tractors conform to the applicable safety standards of the...
- Page 13 The operation of any tractor result in foreign objects thrown into the eyes, which can result in severe eye damage. Always wear safety glasses or eye shields while operating your tractor or performing any adjustments or repairs. We recommend standard safety glasses or a wide vision...
- Page 14 TO MOVE FORWARD TO ADJUST GAUGE WHEELS BAC KWAR D Gauge wheels are properly adjusted when they are slightly off the ground when mower The direction and speed of movement is at the desired cutting height in operating controlled by the motion control lever. (J) position.
- Page 15 IMPORTANT." The motion control lever does REVERSE OPERATION SYSTEM (ROS) not return to neutral (N) position when Your tractor is equipped with a Reverse clutch/brake pedal is depressed. Operation System (ROS). attempt To restart movement, slowly release park- the operator to travel in the reverse direction ing brake...
- Page 16 BEFORE STARTING ENGINE Place motion control lever in neutral position. CHECK ENGINE OIL LEVEL Move attachment clutch to disengaged The engine in your tractor has been shipped, position. from the factory, already filled with summer Move throttle control to choke position.
-
Page 17: Mowing Tips
PURGE TRANSMiSSiON MOWING TiPS , Tire chains cannot be used when the _U_,CAUTION: Never engage or disengage mower housing is attached to tractor. freewheel lever while the engine is running. , Mower should be properly leveled for best mowing performance. See "TO LEVEL To ensure proper operation and performance,... - Page 18 MAINTENANCE BEFORE EVERY EVERY EVERY EVERY EVERY BEFORE SCHEDULE EACH SEASON STORAGE HOURS HOURS HOURS HOURS Check Brake Operation Check Tire Pressure Check Operator Presence & ROS Systems A Check for Loose Fasteners C ChecWReplace Mower Blades Lubrication Chart 0 Check Battery Level Clean Battery and Terminals Check Transaxle Cooling...
- Page 19 TRACTOR CHECK REVERSE OPERATION (ROS) SYSTEM Always observe safety rules when performing any maintenance. When the engine is running with the ignition BRAKE OPERATION switch in the engine "ON" position and the attachment clutch engaged, any attempt If tractor requires more than five (5) feet to by the operator...
- Page 20 BATTERY NOTE: Although multi-viscosity oils (5W30, 10W30 etc.) improve starting in cold weather, Your tractor has a battery charging system which is sufficient for normal use. However, they will result in increased oil consumption periodic charging of the battery with an au- when used above 32°E...
-
Page 21: Engine Oil Filter
ENGINE OIL FILTER ENGINE COOLING SYSTEM Replacethe engine oilfilter everyseason or Debris clog engine's air cooling every other oil change if the tractor is used system. Remove blower housing and clean more than 100 hours in one year. area shown prevent overheating engine... - Page 22 WARNING: TO AVOID VICE OR ADJUSTMENTS: SERIOUS INJURY, BEFORE PERFORMING SER- Depress clutch/brake pedal fully and set parking brake. Place motion control lever in neutral (N) position. Place attachment clutch in "DISENGAGED" position. Turn ignition key to "STOP" and remove key.
- Page 23 ATTACH MOWER SIDE SUSPENSION Insert end of link (E) into hole in front ARMS (A) TO CHASSIS - Position hole mower bracket secure with in arm over pin (B) on outside of tractor washer and retainer spring (J). chassis secure with washer retainer...
- Page 24 TO LEVEL MOWER If adjustment is necessary, see steps Make sure tires are properly inflated to the and 3 in Visual Adjustment instructions PSI shown on tires. If tires are over or under above. inflated, it may affect the appearance of your Recheck measurements,...
- Page 25 REPLACE MOWER BLADE DRIVE BE LT INSTALLATI ON - BELT Install new belt from tractor rear to front, The mower blade drive belt may be replaced over the steering plate (F) and above without tools. Park the tractor on level sur- clutch brake pedal shaft...
-
Page 26: Maintenance
2. Connect one end of the BLACK cable FRONT WHEEL TOE-IN/CAMBER to the NEGATIVE (-) terminal (C) of fully Your tractor front wheel toe-in charged battery. camber is set at the factory and is normal. 3. Connect the other end of the BLACK The front wheel toe-in and camber... - Page 27 TO REPLACE HEADLIGHT BULB ENGINE Raise hood. ADJUST THROTTLE CONTROL Remove bulb holder from the hole in CABLE the backside of the grill. throttle control been preset Replace bulb in holder and install bulb the factory adjustment should not be holder securely back into the hole in...
-
Page 28: Troubleshooting
BATTERY NOTE: Fuel stabilizer is an acceptable alternative in minimizing formation Fully charge the battery for storage. fuel deposits during storage. After a period of time in storage, battery stabilizer to gasoline in fuel tank or storage may require recharging. container. - Page 29 TROUBLESHOOTING CHART: See appropriate section in manual unless directed to Sears service center CAUSE PROBLEM CORRECTION Carburetor out of adjustment. See "To Adjust Carburetor" in Service and Adjustments section. Contact a Sears or other qualified Engine valves out of adjustment. service center.
- Page 30 TROUBLESHOOTING CHART: See appropriate section in manual unless directed to Sears service center PROBLEM CAUSE CORRECTION Water in fuel. Empty fuel tank and carburetor, refill tank with fresh gasoline and replace fuel filter. Spark plug wire loose. 10 Connect and tighten spark plug wire.
- Page 31 TROUBLESHOOTING CHART: See appropriate section in manual unless directed to Sears service center PROBLEM CAUSE CORRECTION Worn, bent or loose blade. Replace/sharpen blade. Tighten blade bolt. Clean underside of mower Buildup of grass, leaves and trash under mower. housing. Mower drive belt worn. Replace mower drive belt.
-
Page 32: Suggested Guide For Sighting Slopes For Safe Operation
SUGGESTED GUIDE FOR SIGHTING SLOPES FOR SAFE OPERATION ONLY RIDE UP AND DOWN HILL, NOT ACROSS HILL 15 DEGREES MAX. down the face of slopes, never across the face. Do not mow ARNING: To avoid serious injury, operate your tractor up and slopes greater than 15 degrees. - Page 33 Operaci6n ............ Servicio Sears ........ Contratapa Mantenimiento ..........GARANTiA LIMITADA DE CRAFTSMAN DOS ANOS PARA TRACTORES Si opera y mantiene este tractor seg0n todas las instrucciones provistas, y este deja de funcionar debido a defectos del material o de la mano de obra dentro de los dos ahos posteriores...
- Page 34 _PELIGRO: Esta Maquina cortadora es capaz de amputar las rnanosy los pies y de lanzar objetos, si no se observan las instrucciones de seguridad siguientes se pueden producir lesiones graves o la muerte. _ADVERTENCIA: Siempre desconecte • No hacer funcionar la m&quina sin el captador alambre de la bujia y p6ngalo donde no pueda de hierba entera, la protecci6n de descarga u otros dispositivos...
- Page 35 • Escoger una velocidad de marcha baja de • Seguir las recomendaciones del productor con modo que no sea necesario pararse o cambiar respecto a los limites del equipo por remolcar estando en una pendiente. y el remotque en pendientes. No cortar la hierba mojada.
- Page 36 • Mantener la m@quina libre de hierba, hojas • Las cuchillas del cortac@sped son afiladas. u otros residuos acumulados. Limpiar Envolver la cuchilla, ponerse guantes y poner salpicaduras de aceite o carburante y quitar la m@.ximaatenci6n cuando se hacen opera- ciones en elias.
- Page 37 1.5 Galones Congratulaciones por su buena compra. de gasolina: Regular Sin PIomo Su nuevo producto Craftsman<,_, est& disehado y fabricado para funcionar de modo fiable por Tipo de Aceite: SAE 30 (Sobre 32°F) muchos aSos. Pero como todos los productos, (API-SG-SL) SAE 5W30 (Debajo 32°F)
- Page 38 Volante de direccion Inserto del Arandela volante de direcci6n Arandela de seguridad Perno hexagonal Eje de Extenci6n Accesorio transci6n de la Adaptador direcci6n Asiento Arandela Perno hexagonal (1) Asiento Hoja de pendiente Llaves , , o oOeOesaoOe (2) Llaves...
- Page 39 Su tractor nuevo ha sido montado en la f&brica con la excepci6n de aquellas partes que no se han montado por razones de envfo. Para asegurarse que su tractor funcione en forma adecuada y segura todas las partes y los articulos de ferreteria que se monten tienen que set apretados en forma segura. Use las herramientas correctas, segL_n sea necesario,...
- Page 40 INSTALACl6N DEL ASIENTO AVISO: Ahora puede rodar o conducir su tractor Ajuste el asiento antes de apretar el perno de fuera de la corredera. Siga las siguientes instruc- ajuste. clones para remover el tractor de la corredera. Remueva la perno y la arandela plana que ,AI:_ADVERTENClA: Antes de empezar, leer, en-...
- Page 41 REVISION PRESION VfLISTA DE REVISION LLANTAS Antes de operar y de disfrutar de su tractor nuevo, Las Ilantas en su unidad fueron infladas de- le deseamos que reciba el mejor rendimiento y la masiado en la f&brica por razones de envio. La mayor satisfaccion de este producto de calidad.
- Page 42 Estos simbolos pueden aparecer sobre su tractor o en la literatura proporcionada con el producto. Aprenda y comprenda sus significados. I',,! ,e MARCHAATRAS NEUTRO ALTO BAJO ESTRANGU- R,&,PI DO LENTO LACION " 45 (®) MOTOR MOTOR FRENO MOTOR ALTURA DE LA LEVANTAMIENTO APAGADO DE LA SEGADORA SISTEMA...
- Page 43 FAMILIARICESE CON SU TRACTOR LEA ESTE MANUAL DEL DUEI_IO Y LAS REGLAS DE SEGURIDAD ANTES DE OPERAR SU TRACTOR Compare las ilustraciones con su tractor para familiarizarse con las ubicaciones de los diversos controles y ajustes. Guarde este manual para referencia en el futuro. 03078 Nuestros tractores cumplen con los est&ndares de seguridad del American...
- Page 44 La operaci6n de cualquier tractor puede hacer que salten objetos extrahos dentro de sus ojos, Io que puede producir dahos graves en estos. Siempre use anteojos SEGURIDAD de seguridad o protecciones para los ojos mientras opere su tractor o cuando haga ajustes o reparaciones.
- Page 45 PARA MOVERSE HAClA ADELANTE Y HAClA AVlSO: Ajuste las ruedas calibradoras con el ATRAS tractor en una superficie nivelada plana. 1. Ajuste la segadora a la altura de corte de- La direcci6n y la velocidad del movimiento seada con la manilla de ajuste de altura (Vea controladas por medio de la palanca de control "PARA AJUSTAR LAALTURA...
- Page 46 FUNClONAMIENTO ATRAS PARA TRANSPORTAR Tu tractor est& equipado con el Sistema de Fun- Cuando empuje o arrastre su tractor asegOrese de cionamiento Atr&s (ROS). Cualquier tentativa del desenganchar la transmisi6n poniendo el control operador de viajar marcha atr&s con el embrague de la rueda libre en la posici6n de marcha de rue- da libre.
- Page 47 AGREGUE GASOLINA Inserte la Ilave en la ignici6n y gire la llave , Llene el estanque de combustible.Llene en el sentido que giran las manillas del reloj hastala parteinferior delcuelloderellenodel a la posici6n de arranque start, y suelte la estanque de gasolina. N oIollenedemasiado. Ilave tan pronto como arranque el motor.
- Page 48 PURGAR LA TRANSMISI6N CONSEJOS PARA SEGAR A_,PRECAUCl6N: Nunca enganche o desen- • No se pueden usar las cadenas para las Ilantas ganche la palanca del control de rueda libre cuando la caja de la segadora est& adjunta al cuando el motor esta funcionando. tractor.
-
Page 49: Antes De Cada Uso
PROGRAIVIA DE ANTES DE CADA CADA CADA CADA CADA ALMACENAMIENTC MANTENIMIENTO CADA USO TEMPORAD_ HORAS HORAS HORAS HORAS Revisar la operaci6n del freno Revisar la presi6n de las Nantas v_rifi6z [a commande de presence F_ d'op6rateur et [e sistema d ROS Revisar si hay sujetad .. - Page 50 • Cuando el motor est& en marcha con el inte- TRACTOR rruptor de Ilave del sistema de funcionamiento Siempre observe las reglas de seguridad cuando de mantenimiento. atr&s (ROS) en la posici6n "ON" y el embrague del accesorio conectado, cualquier tentativa del OPERAClON DEL FRENO operador de viajar marcha atr&s, NO apagar&...
-
Page 51: Enfriamiento D Eltranseje
3. Enjuaguela bateriacon agua corrientey Cambie el aceite despues de 50 horas de oper- sequela. aci6n o por Io menos una vez al aflo si el tractor 4. Limpie losterminales y losextremos d elcable se utiliza menos 50 horas el aflo. dela bateria conuncepillodealambre hasta Revise el nivel del aceite del c&rter antes de arran- quequedenbrillantes. - Page 52 FILTRO DE ACEITE DEL MOTOR Limpie el desperdicio y los Rejilla de Aire escombros Cambie el filtro de aceite det motor cada tempo- rada ovez per medio que cambie el aceite, si el tractor se usa m&s de 100 horas en un aho. FILTRO DE AIRE Su equipo no funcionar&...
- Page 53 ADVERTENClA:PARA EVITAR LESI6NES SERIAS, ANTES DE DAR CUALQUIER SERVlClO O DE HACER AJUSTES: Presione el pedal del embrague/freno completamente y aplique el freno de estacionamiento. Ponga la palanca de control de movimiento en la posici6n de neutro (N). Ponga el embrague del accesorio en la posici6n desenganchado (DISENGAGED).
- Page 54 Introduzca el otto extremo de la pieza de ReaNce el mismo procedimiento en el otro uni6n (E) en el orificio que se encuentra lado del tractor. la barra anterior de la cortadora (H), y ffjelo FIJE LAS PIEZAS DE PROPULSION POS- per medio de una arandela y un resorte de TERIORES (C) - Levante la parte posterior de...
- Page 55 PARA NIVELAR LA SEGADORA En caso que sea necesario realizar un ajuste, lea los pasos 2 y 3 de las instrucciones AsegQrese de que los neum&ticos esten inflados Regulaci6n visual que aparecen m&s arriba. a la PSI que se indica en estos. Si est&n de- Vuelva a verificar las medidas y ajuste nueva- masiado inflados o poco inflados, el cesped no le...
- Page 56 PARACAMBIAR LA CORREA DE IMPULSI6N MONTAJE DE LA CORREA DE LA CUCHILLA SEGADORA Instate Ia correa nueva de Ia parte de atr&s La correa de impulsi6n de la cuchilla segadora a ta parte de adeiante det tractor, pas&ndota se puede cambiar sin herramientas. Estacione el por encima de Ia placa de direcci6n (F) y det tractor en una superficie...
- Page 57 PARA HACER ARRANOAR EL MOTOR CON IMPRESI6N / INCLINACION DE LAS RUE- DAS DELANTERAS UNA BATERfA BAJA La impresi6n e inclinaci6n de las ruedas del- _bADVERTENClA: Las baterias de &cido-plo- anteras de su nuevo tractor vienen asi de f&brica mo generan gases explosivos.
- Page 58 PARA CAMBIAR EL FUSIBLE REEMPLAZAR LA BATERIA C&mbielo por un fusible tipo enchufable de 30 _I, ADVERTENClA: No haga cortocircuito amps, tipo automotriz. El sujetador del fusible los terminales de la bateria al permitir que una est& ubicado detras del tablero. Ilave de tuerca o cualquier otro objeto entre en contacto con ambos terminales a la misma vez.
- Page 59 • Vaciar el dep6sito del carburante poniendo en Inmediatamente prepare su tractor para el alma- marcha el motor y dej&ndolo funcionar hasta cenamiento al final de la temporada o si el tractor no se va a usar pot 30 dfas o m&s. que el carburante termine el carburador este...
- Page 60 IDENTIFICACION DE PROBLEMAS: Vea la secci6n apropiada en el manual a menos que est6 dirigido a un centto de servicio Sears. PROBLEMA CAUSA CORRECCt6N 1. Sin combustible. NO arranca 1. Llene el estanque de combustible. 2. Motor sin la 2. Vea "PARA ARRANCAR MOTOR"...
- Page 61 IDENTIFICACI6N DE PROBLEMAS: Vea la secci6n apropiada en el manual a menos que est6 dirigido a un centro de servicio Sears. CORRECCK)N PROBLEMA CAUSA P6rdida de fuerza 3. Acumulaci6n de cesped, hojas y 3. Limpie la parte inferior de la caja (continuado) basura debajo de la segadora.
- Page 62 IDENTIFICACI6N DE PROBLEMAS: Yea la secci6n apropiada en el manual a menoe que eet6 dirigido a un centro de eervicio Sears. PROBLEMA CAUSA CORRECCION Lae cuchillas 1. Obstrucci6n en el mecanismo 1. Remueva la obstrucci6n. eegadorae no rotan del embrague. 2.
- Page 63 GUJA SUGERIDA PARA MEDIR LAS PENDIENTES CON LA VISTA PARA UNA OPERACl0N SEGURA SOLAMENTE ANDE CUESTA ARRIBA O CUESTA ABAJO Y NO ATRAVaESE EL CERRO 15 GRADES MAX. ADVERTENCIA: Para evitar dahos graves, haga funcienar su tractor arriba y abajo de las pendientes, nunca transversalmente con respecto a las p.endientes.
-
Page 64: Need More Help
NEED MORE HELP? Youl_[ _ind Lhe answor and me_e or_ _anage_yhemeo_e_ _ ;_er free! Find this and aLLyour other product manuals online. Get answers from our team of home experts. Get a personalized maintenance plan for your home. Find information and toots to help with home projects. Sears brought iiiiiiiiiiiiiiHiiiiiiiiiHHiiiilH...
