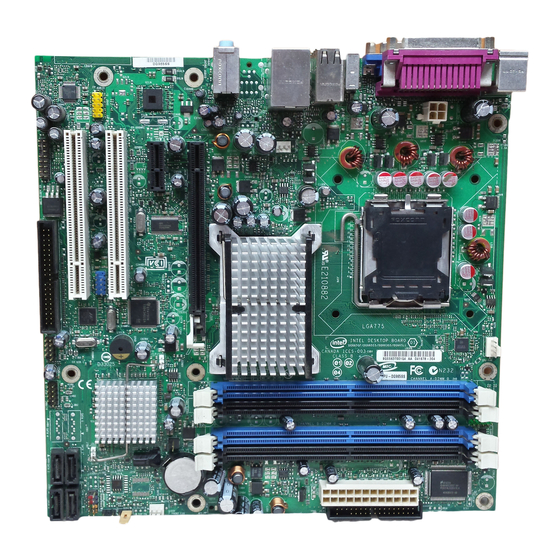

Intel DG965SS Product Manual
Simplified chinese product guide
Hide thumbs
Also See for DG965SS:
- Technical product specification (96 pages) ,
- Specification (6 pages) ,
- Product manual (74 pages)
Table of Contents
Advertisement
Quick Links
Advertisement
Table of Contents
Related Manuals for Intel DG965SS
Summary of Contents for Intel DG965SS
- Page 1 英特尔® 台式机主板 DG965SS 产品指南...
-
Page 2: Canadian Department Of Communications
修订记录 修订版 修订记录 日期 ® 台式机主板 DG965SS 产品指南》第二版 2006 年 9 月 -002 《英特尔 2006 年 12 月 -003 增加的操作系统支持 如果台式机主板上贴有 FCC 合格声明标志，则适用以下声明： FCC 合格声明 本设备符合联邦规章法案 (FCC) 第 15 部分的要求。其操作符合以下两个条件：(1) 本设备不会产生有害干扰；而且， (2) 本设备必须承受任何接收到的干扰，包括可能引起不良操作的干扰。 若您对本产品的电磁兼容性性能有任何疑问，请联络： Intel Corporation 5200 N.E. Elam Young Parkway... - Page 3 前言 台式机主板 DG965SS 的板面布局、组件安装、BIOS 更新 本《产品指南》为您提供有关英特尔 ® 和规范要求等信息。 适用读者 本《产品指南》旨在供合格的技术人员使用。本指南并非适用于一般读者。 仅用于设计计划内的应用领域 所有英特尔台式机主板均已经过评估测试，并认定为信息技术设备 (I.T.E.)，可安装于家用、商用、 学校、计算机房或类似场所的个人计算机 (PC) 中。本产品在其它 PC 或嵌入式非 PC 应用领域或 应用环境（如医疗、工业、报警系统、测试设备等）下的适用性，未经英特尔进一步鉴定，可能不受 支持。 文档结构 本《产品指南》包括以下各章内容： 台式机主板功能：概述产品的功能与特性 安装和更换台式机主板组件：提供有关安装本台式机主板及其它硬件组件的指导 更新 BIOS：提供有关更新 BIOS 的指导 错误消息和指示信号：提供有关 BIOS 错误消息和笛音码的说明 符合标准与规范：提供有关安全规范和 EMC 认证及产品认证等信息 体例 本文档采用如下体例： 注意 注意提醒用户如何避免损坏硬件或丢失数据。...
- Page 4 英特尔台式机主板 DG965SS 产品指南 术语 下表列出了本产品指南中常用的一些术语及其说明。 术语 说明 千兆字节（1,073,741,824 字节） 千兆赫（十亿赫兹） 千字节（1024 字节） 兆字节（1,048,576 字节） Mbit 兆位（1,048,576 位） 兆赫（百万赫兹） 包装盒内容 • 台式机主板 DG965SS 英特尔 ® • I/O 防护板 • 一条 ATA-66/100 电缆 • 两条锁扣式串行 ATA 电缆 • 一条软盘驱动器电缆 • 《快速参考》海报 •...
-
Page 5: Table Of Contents
1 台式机主板功能 支持的操作系统 ....................10 台式机主板组件 ....................11 处理器.......................13 主内存.......................14 G965 Express 芯片组 ................15 英特尔 ® 英特尔 G965 图形子系统 ................15 ® Intel Graphics Media Accelerator X3000（英特尔 图形媒体加速器 X3000， ® ® GMA X3000） ................15 英特尔 板上音频子系统 ....................16 输入／输出 (I/O) 控制器 ..................16 LAN 子系统 ......................17 LAN 子系统软件... - Page 6 英特尔台式机主板 DG965SS 产品指南 安装和拆卸处理器 ....................29 安装处理器....................29 安装处理器风扇散热器 ..................32 连接处理器风扇散热器电缆................32 拆卸处理器....................33 安装和拆卸内存 ....................33 双通道内存配置准则 ..................33 两条或四条 DIMM ..................33 三条 DIMM ....................34 安装 DIMM ....................35 拆卸 DIMM ....................37 安装和拆卸 PCI Express x16 卡 ................38 安装 PCI Express x16 卡 ................38 拆卸 PCI Express x16 卡 ................39 连接...
- Page 7 EMC（电磁兼容性）规章 ..................71 确保符合电磁兼容性 (EMC) 规章 ...............72 产品认证 ......................73 台式机主板级认证标志 ..................73 机箱和组件认证 ....................74 图 1. 台式机主板 DG965SS 组件 ................11 2. LAN 连接器 LED 指示灯 ...................17 3. 备用电源指示灯位置 ..................23 4. 安装 I/O 防护板 .....................27 5. 台式机主板 DG965SS 安装螺丝孔位置..............28 6. 抬起插座拉杆 ....................29 7. 抬起压板 ......................29 8.
- Page 8 英特尔台式机主板 DG965SS 产品指南 表 1. 功能摘要 ....................... 9 2. 台式机主板 DG965SS 组件 ................12 3. LAN 连接器 LED 指示灯 ...................17 4. HD Audio Link（HD 音频链路）接头连接器信号名称 ..........43 5. IEEE 1394a 接头连接器信号名称 ................43 6. Intel High Definition Audio（英特尔高保真音频）前面板音频接头连接器信号名称....43 7. AC ’97 音频接头连接器信号名称 .................44 8.
-
Page 9: 台式机主板功能
1 台式机主板功能 台式机主板 DG965SS 的主要功能和特性。表 1 对本台式机主板的各主要 本章简要描述英特尔 ® 功能进行了总结。 表 1. 功能摘要 microATX 规格（243.84 毫米［9.60 英寸］ x 243.84 毫米［9.60 英寸］） 形状参数 ® 支持采用 LGA775 引脚规格封装的英特尔 处理器 处理器 • 四个 240 针、DDR2 1.8 V（仅限）SDRAM 双列直插式内存模块 (DIMM) 主内存 插座 • 800/677/533 MHz 单通道或双通道 DDR2 SDRAM 接口... -
Page 10: 支持的操作系统
® ® • Intel Quiet System Technology（英特尔 安静系统技术）风扇转速控制 • 用于检测超范围值的电压感测 LAN 支持 英特尔 82566DC 千兆位（每秒 10/100/1000 Mb）以太网 LAN 控制器 相关链接： 有关台式机主板 DG965SS 的更详尽信息，包括产品技术规格 (TPS)、BIOS 更新和设备驱动 程序等，请访问以下英特尔万维网站点： http://support.intel.com/support/motherboards/desktop/ 支持的操作系统 本台式机主板支持以下操作系统： • Microsoft Windows Vista* Ultimate • Microsoft Windows Vista Enterprise •... -
Page 11: 台式机主板组件
台式机主板功能 台式机主板组件 图 1 显示了台式机主板 DG965SS 主要组件的大致位置。 图 1. 台式机主板 DG965SS 组件... - Page 12 英特尔台式机主板 DG965SS 产品指南 表 2. 台式机主板 DG965SS 组件 标签 说明 High Definition Audio Link（高保真音频链路）接头连接器 PCI 总线连接器 2 前面板音频接头连接器 PCI 总线连接器 1 PCI Express x 1 连接器 PCI Express x 16 连接器 背面板连接器 12 V 处理器核心电压连接器（2 x 2 针） 机箱背面风扇接头连接器（3 针）...
-
Page 13: 处理器
台式机主板功能 处理器 注意 若未使用恰当的电源系统，或未将 12 V（2 x 2 针）电源连接器连接到台式机主板上，则可能对 台式机主板造成损害，甚至导致系统功能异常。 台式机主板 DG965SS 支持采用 LGA775 引脚规格封装的英特尔 ® 处理器。台式机主板上不包括 处理器，须单独购买。处理器通过 LGA775 插座连接到台式机主板上。 有关台式机主板 DG965SS 支持的处理器列表，请访问以下万维网站点： http://support.intel.com/support/motherboards/desktop/ 相关链接： 有关以下各项的详情，请参阅下表所列的章节： 有关安装或升级处理器的指导，请参阅第 2 章第 29 页... -
Page 14: 主内存
英特尔台式机主板 DG965SS 产品指南 主内存 注释 SDRAM 内存规范，应在本台式机主板上安装支持串行设备检测 ® 为了完全符合所有适用的英特尔 (SPD) 数据结构的 DIMM 内存模块。如果您安装的内存模块不支持 SPD，开机时屏幕上将显示 一条说明此状况的消息。BIOS 会尝试配置内存控制器，以便正常运行。 本台式机主板支持如下定义的双通道或单通道内存配置。 • 四个带有镀金触点的 240 针双数据传输速率 2 (DDR2) SDRAM 双列直插式内存模块 (DIMM) 连接器。 • 支持： ― 无缓冲、无寄存单面或双面 DIMM ― 非 ECC DDR2 内存 ― DIMM 类型和时序如下：... -
Page 15: 英特尔 ® G965 Express 芯片组
英特尔 G965 Express 芯片组包括以下设备： • 英特尔 G965 Express 芯片组图形内存控制器中枢 (GMCH) • 英特尔 82801HB I/O 控制器中枢 (ICH8) 相关链接： 有关英特尔 G965 Express 芯片组的详情，请访问以下所列链接： http://developer.intel.com/design/nav/pcserver.htm 英特尔 G965 图形子系统 英特尔 G965 Express 芯片组含有两个独立、互斥的图形选项。要么采用集成的英特尔 GMA X3000，要么采用 PCI Express x16 附加卡。因此当安装了 PCI Express x16 附加卡后，将会禁用英特尔 GMA X3000。 ® ®... -
Page 16: 板上音频子系统
英特尔台式机主板 DG965SS 产品指南 板上音频子系统 台式机主板 DG965SS 配带灵活 6 声道 (5.1) 板上音频子系统，其中包括 SigmaTel STAC9227 音频编码解码器和 HD Audio Link（HD 音频链路）接头连接器。 音频子系统具备下列设备和特性： • 英特尔高保真音频接口 • 背面板连接器高级插孔感测功能，使音频编码解码器可识别连接到音频端口上的设备并通过音频 驱动程序对该连接器重新分配任务。 • S/N（信噪）比：95 dB（分贝） • 话筒输入，支持： ― 立体声话筒 ― 话筒增强 该子系统包括以下连接器： • 前面板音频连接器，包括以下各项功能： ― 音频线路输出 ― 话筒输入... -
Page 17: Lan 子系统
支持具备状态 LED 指示灯的 RJ-45 连接器 • 可编程转接阈值 • 可配置 EEPROM，包含 MAC 地址 LAN 子系统软件 有关 LAN 软件和驱动程序的信息，请访问英特尔万维网站点的 DG965SS 链接： http://support.intel.com/support/motherboards/desktop RJ-45 LAN 连接器 LED 指示灯 位于背面板上的 RJ-45 LAN 连接器内置有两个 LED 指示灯（参见图 2）。这两个 LED 指示灯 指示 LAN 的状态。 图 2. LAN 连接器 LED 指示灯... -
Page 18: 高速 Usb 2.0 支持
英特尔台式机主板 DG965SS 产品指南 高速 USB 2.0 支持 注释 如果计算机系统带有连接 USB 端口的非屏蔽电缆，即使该电缆并未连接任何设备或仅连接了低速 USB 设备，亦可能不符合 FCC B 类要求。请使用符合全速 USB 设备要求的屏蔽电缆。 本台式机主板通过 ICH8 最多可支持 10 个 USB 2.0 端口（其中六个端口连接至背面板，另外 四个则连接至两个内部 USB 2.0 接头连接器）。USB 2.0 端口向后兼容 USB 1.1 设备。连接的 USB 1.1 设备将以 USB 1.1 速率正常工作。... -
Page 19: Bios
台式机主板功能 BIOS BIOS（基本输入输出系统）提供开机自检 (POST)、BIOS Setup（设置）程序、PCI/PCI Express 和 IDE 自动配置实用程序以及视频 BIOS。BIOS 存储在串行外围设备接口 (SPI) 闪存中。 按照第 3 章第 59 页的指导可对 BIOS 进行更新。 串行 ATA 和 IDE 自动配置 如果您在计算机中安装了新的串行 ATA 或 IDE 设备（如硬盘驱动器），则 BIOS 中的自动配置 实用程序可自动检测和配置该设备。在安装新的串行 ATA 或 IDE 设备后，不必运行 BIOS Setup （设置）程序。通过运行 BIOS Setup（设置）程序，您可以用手动配置取代自动配置的设置值。 PCI 和... -
Page 20: 硬件管理功能
英特尔台式机主板 DG965SS 产品指南 硬件管理功能 台式机主板 DG965SS 的硬件管理功能使主板兼容 Wired for Management (WfM) 规格。 本主板具备多种硬件管理功能，具体包括： • 风扇转速监测与控制 • 温度和电压监控 • 机箱开启检测 硬件监控和风扇转速控制 硬件监控和风扇转速控制的特性包括： • 电源系统电压监控功能，以检测高于和低于可接受标准的电压值 • Intel Quiet System Technology（英特尔安静系统技术）风扇转速控制，可提供声学优化的 温度管理 注释 ® ® 要启用 Intel Quiet System Technology（英特尔 安静系统技术），内存必须安装在 DIMM 0 插槽的通道... -
Page 21: 电源管理功能
台式机主板功能 电源管理功能 电源管理可以在几个级别上实现，包括： • 高级配置与电源接口 (ACPI) 软件支持 • 硬件支持： ― 电源连接器 ― 风扇接头连接器 ― 局域网 (LAN) 唤醒功能 ― 瞬时可用计算机技术（挂起到 RAM） ― +5 V 备用电源 LED 指示灯 ― USB 唤醒 ― PS/2 键盘／鼠标唤醒 ― 电源管理事件信号 (PME#) 唤醒支持 ― WAKE# 信号唤醒支持 ACPI（高级配置与电源接口） ACPI 允许操作系统直接控制计算机的电源管理和即插即用功能。要在台式机主板上使用... -
Page 22: 局域网 (Lan) 唤醒功能
英特尔台式机主板 DG965SS 产品指南 局域网 (LAN) 唤醒功能 注意 要启用局域网 (LAN) 唤醒功能，电源系统的 5 V 备用线路必须能够提供充足的 +5 V 备用电流。 如果在应用这一功能时不能提供充足的备用电流，可能会损坏电源系统。 局域网 (LAN) 唤醒功能使计算机可以通过网络从远程唤醒系统。LAN 子系统监控网络传输， 一旦检测到 Magic Packet* 帧，则即刻确认使计算机加电的唤醒信号。 瞬时可用计算机技术 注意 要启用瞬时可用计算机技术，电源系统的 5 V 备用线路必须能够提供充足的 +5 V 备用电流。如果 在应用瞬时可用计算机技术时不能提供充足的备用电流，可能会损坏电源系统和／或影响 ACPI S3 睡眠状态功能。 本台式机主板使用的电源系统必须能够提供足够的备用电流以支持标准的瞬时可用（ACPI S3 睡眠... -
Page 23: Usb 唤醒
当主板上的备用电源依然存在时，即使计算机看起来好象处于关闭状态，本台式机主板的备用电源 指示灯（如图 3 所示）均会保持亮起。换言之，当该 LED 指示灯亮起时，那么在内存模块插座和 PCI 总线连接器处则依然存在备用电源。 图 3. 备用电源指示灯位置 相关链接： 有关本台式机主板备用电流要求的更详尽信息，请访问以下链接，参阅 Technical Product Specification（产品技术规格），找到该产品，然后从屏幕左侧的菜单中选择 Product Documentation（产品文档）： http://support.intel.com/support/motherboards/desktop/ USB 唤醒 注释 USB 唤醒要求使用支持 USB 唤醒的 USB 外围设备。 USB 总线活动可将计算机从 ACPI S3 状态唤醒。 PS/2 键盘／鼠标唤醒 PS/2 键盘／鼠标活动可将计算机从 ACPI S3 状态唤醒。... -
Page 24: Pme# 信号唤醒支持
英特尔台式机主板 DG965SS 产品指南 PME# 信号唤醒支持 当核实在 PCI 总线上有 PME# 信号时，计算机将从 ACPI S3、S4 或 S5 状态唤醒。 WAKE# 信号唤醒支持 当核实在 PCI Express 总线上有 WAKE# 信号后，可将计算机从 ACPI S2、S3、S4 或 S5 状态 唤醒。 扬声器 本台式机主板上安装了一只扬声器。在开机自检 (POST) 期间，您可通过此扬声器听到错误码 （笛音码）提示。 电池 本台式机主板上的电池可在计算机关机期间保持 CMOS RAM 中的数据，并使系统时钟继续运转。 有关如何更换电池的指导，请参阅第 54 页。... -
Page 25: 安装和更换台式机主板组件
2 安装和更换台式机主板组件 本章将告诉您如何： • 安装 I/O 防护板 • 安装和拆卸台式机主板 • 安装和拆卸处理器 • 安装和拆卸内存 • 安装和拆卸 PCI Express x16 卡 • 连接 IDE 和串行 ATA 电缆 • 连接到内部接头连接器 • 连接到灵活音频系统 • 连接机箱风扇和电源电缆 • 设置 BIOS 配置跳线 • 清除口令 • 更换电池 开始之前 注意... -
Page 26: 安装注意事项
英特尔台式机主板 DG965SS 产品指南 安装注意事项 当您安装并测试英特尔台式机主板时，请遵守安装说明中的所有警告和注意事项。 为避免造成人身伤害，请注意： • 连接器上的尖锐引脚或插针 • 印刷电路组件上的尖锐引脚或插针 • 机箱的毛边和利角 • 高温组件（如处理器、稳压器和散热器等） • 可能引起短路的线缆破损 一些计算机操作和组装工作必须由合格的技术人员完成，并需遵守所有相关警告和注意事项。 防止电源系统过载 不要让电源系统的输出承受过载负荷。为避免电源系统过载，应确保计算机中所有模块的电流负载 总和小于每个电源系统输出电路的输出电流额定值。 遵守安全与规范要求 仔细阅读并遵守本部分所列的以及随机箱和相关模块提供的各项说明。如果您违反了以下指导以及 由机箱和模块供应商提供的指导，必将增大危险性及违反地方法规与规章的可能性。如果机箱说明与 以下说明或相关模块的说明不一致，请与供应商的技术支持部门联系，以决定采用何种方法才能保证 您的计算机符合安全标准和规范要求。 相关链接 有关符合规范及标准的详情，请参阅第 65 页附录 B。... -
Page 27: 安装 I/O 防护板
安装和更换台式机主板组件 安装 I/O 防护板 随本台式机主板提供了一块 I/O 防护板。在机箱内安装此防护板后，可阻挡无线电射频的传播， 保护内部组件不受灰尘和异物侵害，并可促使机箱内的气流保持畅通。 在向机箱中安装台式机主板之前，应先安装 I/O 防护板。如图 4 所示，将防护板放入机箱。推压 防护板，使其紧固到位。如果防护板不适合机箱的尺寸，请从机箱供应商处获取尺寸合适的防护板。 图 4. 安装 I/O 防护板... -
Page 28: 安装和拆卸台式机主板
英特尔台式机主板 DG965SS 产品指南 安装和拆卸台式机主板 注意 以下步骤只允许由合格的技术人员完成。在执行此处描述的步骤之前，必须先断开计算机电源。 如果在打开计算机机箱之前没有断开计算机电源，则可能导致人身伤害或设备损坏。 有关安装和拆卸台式机主板的说明，请参阅机箱手册。 图 5 显示了台式机主板 DG965SS 安装螺丝孔的位置。 图 5. 台式机主板 DG965SS 安装螺丝孔位置... -
Page 29: 安装和拆卸处理器
安装和更换台式机主板组件 安装和拆卸处理器 以下向您介绍如何将处理器安装到台式机主板上。 安装处理器 注意 在安装或拆卸处理器之前，应确保已从计算机上拔下电源电缆，以切断交流电源；备用电源 LED 指示灯不应亮起（参见第 23 页图 3）。否则，可能会损坏处理器和台式机主板。 要安装处理器，请按以下说明操作： 1. 请遵守第 25 页“开始之前”中的注意事项。 2. 按下插座拉杆并使其离开插座，打开插座拉杆（图 6 中的 A 和 B）。 图 6. 抬起插座拉杆 3. 抬起压板（图 7 中的 A）。切勿触碰插座触点（图 7 中的 B）。 图 7. 抬起压板... -
Page 30: 拆卸插座保护罩
英特尔台式机主板 DG965SS 产品指南 4. 从压板上取下插座的塑料保护罩（图 8）。请勿将插座保护罩丢弃。每当从插座中拆除 处理器后，总要把插座保护罩重新盖好。 图 8. 拆卸插座保护罩 5. 从处理器保护罩中取出处理器。只准握持处理器的边缘部位，小心不要触碰处理器的底部 （参见图 9）。请勿将处理器保护罩丢弃。每当从插座中拆除处理器后，总要把处理器保护 罩重新盖好。 图 9. 从处理器保护罩中取出处理器... -
Page 31: 安装处理器
安装和更换台式机主板组件 6. 用拇指和食指握住处理器，握持方位如图 10 所示。确保手指对准插座上的切口 （图 10 中的 A）。使凹口（图 10 中的 B）与插座（图 10 中的 C）对齐。垂直向下 降低处理器，切勿使处理器在插座上倾斜或滑动。 图 10. 安装处理器 7. 向下按压压板（图 11 中的 A），使其闭合，然后扳回并扣紧插座拉杆（图 11 中的 B）。 图 11. 闭合压板... -
Page 32: 安装处理器风扇散热器
英特尔台式机主板 DG965SS 产品指南 安装处理器风扇散热器 随台式机主板 DG965SS 提供了一个集成的处理器风扇散热器固定架 (RM)。有关如何将处理器 风扇散热器连接到集成处理器风扇散热器固定架上的说明，请参阅原包装中的处理器手册或访问以下 英特尔万维网站点： I ntegration of the Boxed Intel Pentium 4 Processor in the 775-Land Package ® ® 连接处理器风扇散热器电缆 将处理器风扇散热器电缆连接到 4 针处理器风扇接头连接器上（参见图 12）。兹建议使用 配带 4 针连接器的风扇，如图 12 中的 A 所示；不过，也可使用配带 3 针连接器的风扇 （图 12 中的 B）。由于 3 针风扇无法采用板上风扇控制，因此风扇将始终以全速运转。... -
Page 33: 拆卸处理器
安装和拆卸内存 注释 为了完全符合所有适用的英特尔 SDRAM 内存规范，应在本台式机主板上安装支持串行设备检测 (SPD) 数据结构的 DIMM 内存模块。有关 PC 串行设备检测规格的详情，请访问以下万维网站点： http://www.intel.com/technology/memory/ddr/specs/dda18c32_64_128x72ag_a.pdf 台式机主板 DG965SS 具备四个 240 针 DDR2 DIMM 插座，在通道 A 和通道 B 中分别标示为 DIMM 0 和 DIMM 1。 双通道内存配置准则 在安装 DIMM 之前，请阅读并遵守以下各项准则以进行双通道配置。 两条或四条 DIMM 将速度和容量都匹配的一对 DIMM（参见图 13）分别安装到通道 A 和通道 B 的 DIMM 0（蓝色）... -
Page 34: 三条 Dimm
英特尔台式机主板 DG965SS 产品指南 如果要使用更多条内存，则将另一对相匹配的 DIMM 分别安装到通道 A 和通道 B 的 DIMM 1 （黑色）插座内（参见图 14）。 图 14. 双通道内存配置示例 2 三条 DIMM 将速度和容量都匹配的一对 DIMM 分别安装到通道 A 的 DIMM 0（蓝色）和 DIMM 1（黑色） 插座内。将与已安装在通道 A 中的两条 DIMM 速度相等但容量等于两者容量之和的第三条 DIMM 安装到通道 B 的 DIMM 0 或 DIMM 1 插座内（参见图 15）。... -
Page 35: 安装 Dimm
安装和更换台式机主板组件 安装 DIMM 为确保使用正确的 DIMM，请将 DIMM 插入图 16 所示的 DDR2 DIMM 插座内。所有的小凹口 应与 DDR2 DIMM 插座上的凹口对齐。 图 16. 使用 DDR2 DIMM... -
Page 36: 安装 Dimm
英特尔台式机主板 DG965SS 产品指南 注释 要启用 Intel Quiet System Technology（英特尔安静系统技术），内存必须安装在 DIMM 0 插槽的通道 A 中。 要安装 DIMM 内存模块，请按以下步骤操作： 1. 请遵守第 25 页“开始之前”中的注意事项。 2. 关闭所有与计算机连接的外围设备。关闭计算机电源并拔下交流电源电缆。 3. 拆下计算机箱盖，找到 DIMM 插座（参见图 17）。 图 17. 安装 DIMM 4. 确保 DIMM 插座两端的卡固销子向外推移到张开状态。 5. 用手握住 DIMM 的边缘，将其从防静电袋中取出。... -
Page 37: 拆卸 Dimm
安装和更换台式机主板组件 拆卸 DIMM 要拆卸 DIMM 内存模块，请按以下步骤操作： 1. 请遵守第 25 页“开始之前”中的注意事项。 2. 关闭所有与计算机连接的外围设备。关闭计算机电源。 3. 从计算机上拔下交流电源电缆。 4. 拆下计算机箱盖。 5. 轻轻地将 DIMM 插座两端的卡固销子向外推，使其张开。DIMM 会从插座中弹出。 6. 用手握住 DIMM 的边缘，将其从插座中取出，并放入防静电袋中。 7. 重新安装并连接您为方便在 DIMM 插座上操作而拆下或断开的部件。 8. 重新盖好计算机箱盖，然后重新连接好交流电源电缆。... -
Page 38: 安装和拆卸 Pci Express X16 卡
英特尔台式机主板 DG965SS 产品指南 安装和拆卸 PCI Express x16 卡 注意 当在本台式机主板上安装 PCI Express x16 卡时，应首先确保 PCI Express x16 卡已完全插入 PCI Express x16 连接器，然后才可打开系统电源。如果卡未完全插入 PCI Express 连接器， 则可能导致在 PCI Express 连接器的插针之间出现短路。视电源系统的过流保护功能而定，也可能 损坏台式机主板上的某些组件和／或跟踪部件。 安装 PCI Express x16 卡 1. 请遵守第 25 页“开始之前”中的注意事项。 2. 将卡放入 PCI Express x16 连接器（图 18 中的 A），向下推压卡的边缘，直到它完全卡入... -
Page 39: 拆卸 Pci Express X16 卡
安装和更换台式机主板组件 拆卸 PCI Express x16 卡 要将 PCI Express x16 卡从连接器上拆卸下来，请按以下说明操作： 1. 请遵守第 25 页“开始之前”中的注意事项。 2. 从卡的金属支架上卸下螺丝（图 19 中的 A），将卡从机箱背面板上松脱。 3. 向后推卡的释放拉杆（图 19 中的 B），使卡从连接器 (C) 上释放。 4. 将卡垂直向上拉出。 图 19. 拆卸 PCI Express x16 卡... -
Page 40: 连接 Ide 电缆
英特尔台式机主板 DG965SS 产品指南 连接 IDE 电缆 IDE 电缆可将两个驱动器连接到台式机主板上。此电缆支持 ATA-66/100 传输协议。图 20 显示了 电缆的正确安装方式。 注释 ATA-66/100 兼容电缆向后兼容使用更慢速 IDE 传输协议的驱动器。如果将一个 ATA-66/100 磁盘驱动器与另一个使用其它 IDE 传输协议的磁盘驱动器连接在同一条电缆上，则两个驱动器之间 的最快传输速率只能为其中速度较慢驱动器的传输速率。 在已连接 ATAPI 主设备的同一条 IDE 电缆上，请不要再连接其它 ATA 设备作为从设备。例如， 在连接了 ATAPI CD-ROM 驱动器的电缆上，不要再连接 ATA 硬盘驱动器作为从盘。 为确保电缆正常工作： • 请遵守第 25 页“开始之前”中的注意事项。... -
Page 41: 连接串行 Ata (Sata) 电缆
安装和更换台式机主板组件 连接串行 ATA (SATA) 电缆 此 SATA 电缆支持串行 ATA 协议，并可将一个驱动器连接到台式机主板上。要使电缆正常工作： 1. 请遵守第 25 页“开始之前”中的注意事项。 2. 将电缆带锁扣的一端连接到台式机主板的连接器上（图 21 中的 A）。 3. 将电缆不带锁扣的一端连接到驱动器上（图 21 中的 B）。 图 21. 连接串行 ATA 电缆... -
Page 42: 连接到内部接头连接器
英特尔台式机主板 DG965SS 产品指南 连接到内部接头连接器 在将电缆连接到内部接头连接器之前，请先阅读并遵守第 25 页“开始之前”中的注意事项。 图 22 显示了这些内部接头连接器的位置。 项目 说明 HD Audio Link（HD 音频链路） IEEE 1394a 前面板音频 串行端口 备用前面板电源 LED 指示灯 前面板 USB 2.0 图 22. 内部接头连接器... -
Page 43: 连接到 Hd Audio Link（Hd 音频链路）接头连接器
+12 V Key（无引脚） Ground（接地） 为 Intel High Definition Audio（英特尔 ® ® 高保真音频）连接前 面板音频连接器 图 22 中的 C（第 42 页）显示了黄色前面板音频接头连接器的位置。表 6 列出了前面板音频接头 连接器的引脚分配。 表 6. Intel High Definition Audio（英特尔高保真音频）前面板音频接头连接器信号名称 引脚 信号名称 引脚 信号名称 PORT 1L GND（接地） PORT 1R PRESENCE# PORT 2R SENSE1_RETURN SENSE_SEND KEY（无引脚）... -
Page 44: Ac '97 音频接头连接器信号名称
英特尔台式机主板 DG965SS 产品指南 要将电缆从前面板音频连接器连接到前面板音频接头连接器上，请按以下步骤操作： 1. 请遵守第 25 页“开始之前”中的注意事项。 2. 关闭所有与计算机连接的外围设备。关闭计算机电源并拔下交流电源电缆。 3. 拆下箱盖。 4. 将带有适当锁销且屏蔽的前面板音频电缆连接到此接头连接器上。 注释 某些机箱仍使用基于 AC ’97 音频规格的前面板音频连接器。请参阅下面的表 7 将 AC ’97 前面板音频连接器连接到主板的前面板音频接头连接器上。在 Intel Audio Studio（英特尔 ® ® 音频工作室）应用条件下，前面板音频插孔需通过手动配置方可提供话筒或音频线路输出功能。 表 7. AC ’97 音频接头连接器信号名称 引脚 信号名称 引脚 信号名称 MIC（话筒）... -
Page 45: 连接到串行端口接头连接器
安装和更换台式机主板组件 连接到串行端口接头连接器 图 22 中的 D 显示了绿色串行端口接头连接器的位置。表 8 列出了该接头连接器的引脚分配。 表 8. 串行端口接头连接器信号名称 引脚 信号名称 引脚 信号名称 RXD# TXD# Ground（接地） No Connection（未连接） 连接到备用前面板电源 LED 指示灯接头连接器 图 22 中的 E（第 42 页）显示了备用前面板电源 LED 指示灯接头连接器的位置。该接头连接器的 引脚 1 和 3 复制了前面板接头连接器引脚 2 和 4 的信号。如果机箱有三针电源 LED 指示灯电缆， 请将该电缆连接到此接头连接器上。... -
Page 46: 连接到前面板接头连接器
英特尔台式机主板 DG965SS 产品指南 连接到前面板接头连接器 在连接到前面板接头连接器之前，请先阅读并遵守第 25 页“开始之前”中的注意事项。 图 22 中的 F（第 42 页）显示了多色前面板接头连接器的位置。 表 10 显示了前面板接头连接器的引脚分配。 表 10. 前面板接头连接器 引脚 说明 输入／输出 引脚 说明 输入／输出 硬盘驱动器活动 LED 指示灯 电源 LED 指示灯 硬盘 LED 指示灯 － 上拉至 +5 V 输出 前面板绿色 LED 指示灯... -
Page 47: 连接到灵活音频系统
安装和更换台式机主板组件 连接到灵活音频系统 从 Intel Express Installer driver CD-ROM（英特尔快速安装驱动程序光盘）安装好 SigmaTel 音频驱动程序后，便可启用多声道音频功能。图 23 显示了背面板音频连接器。下表列出了默认的 连接器分配。这些连接器通过音频驱动程序接口可实现任务再分配功能。 项目 说明 音频线路输入／任务重新分配插孔 音频线路输出／任务重新分配插孔 话筒输入／任务重新分配插孔 图 23. 背面板音频连接器... -
Page 48: 连接机箱风扇和电源电缆
英特尔台式机主板 DG965SS 产品指南 连接机箱风扇和电源电缆 连接机箱风扇电缆 将机箱风扇电缆连接到 3 针台式机主板上的机箱风扇接头连接器上。图 24 显示了机箱风扇接头 连接器的位置。 图 24. 机箱风扇接头连接器位置... -
Page 49: 连接电源电缆
安装和更换台式机主板组件 连接电源电缆 注意 若未使用恰当的电源系统，或未将 12 V（2 x 2 针）电源连接器连接到台式机主板上，则可能对 台式机主板造成损害或导致系统功能异常。 位于台式机主板上的 2 x 12 针主电源连接器向后兼容采用 2 x 10 连接器的 ATX12V 电源系统。 图 25 显示了台式机主板电源连接器的位置。 图 25. 连接电源系统电缆 1. 请遵守第 25 页“开始之前”中的注意事项。 2. 将主电源系统电缆连接到 2 x 12 针连接器上。 3. 将 12 V 处理器核心电压电源系统电缆连接到 2 x 2 针连接器上。... -
Page 50: 其它连接器和接头连接器
英特尔台式机主板 DG965SS 产品指南 其它连接器和接头连接器 图 26 显示了本台式机主板上其它连接器和接头连接器的位置。 项目 说明 PCI 总线连接器 2 PCI 总线连接器 1 PCI Express x1 连接器 软盘驱动器连接器 机箱开启接头连接器 图 26. 其它连接器和接头连接器位置... -
Page 51: 设置 Bios 配置跳线
安装和更换台式机主板组件 设置 BIOS 配置跳线 注释 更改跳线之前，必须先关闭计算机电源，并从计算机上拔下电源电缆。若在计算机处于通电状态下 调整跳线，可能导致计算机运行不稳定。 图 27 显示了本台式机主板上 BIOS 配置跳线块的位置。 图 27. BIOS 配置跳线块位置 此三针 BIOS 跳线块允许您通过 BIOS Setup（设置）程序对台式机主板的所有配置进行设置。 表 12 列出了 BIOS Setup（设置）程序各种模式下的跳线设置。 表 12. BIOS Setup（设置）程序各种模式下的跳线设置 跳线设置 模式 说明 BIOS 使用当前配置信息和口令来启动系统。 正常（默认）(1-2) 配置 (2-3) 开机自检 (POST) 运行后，BIOS 显示 Maintenance （维护）菜单。通过此菜单可清除口令。... -
Page 52: 清除口令
英特尔台式机主板 DG965SS 产品指南 清除口令 以下步骤假定台式机主板已安装到计算机中，而且配置跳线块已设置为正常模式。 1. 请遵守第 25 页“开始之前”中的注意事项。 2. 关闭所有与计算机连接的外围设备。关闭计算机电源。将计算机的电源电缆与交流电源 （墙壁电源插座或电源适配器）断开。 3. 拆下计算机箱盖。 4. 在台式机主板上找到配置跳线块（参见图 27）。 5. 如下图所示，让跳线接通 2-3 号针。 6. 重新盖好计算机箱盖，连接计算机电源电缆并启动计算机。 7. 计算机开始执行 Setup（设置）程序。设置程序显示 Maintenance（维护）菜单。 8. 用箭头键选择 Clear Passwords（清除口令）项。按 <Enter> 键，Setup（设置） 程序会显示一个弹出式屏幕，要求您确认清除口令。选择 Yes（是）并按 <Enter> 键。 设置程序再次显示 Maintenance（维护）菜单。 9. 按 <F10> 键保存当前值并退出 Setup（设置）程序。... -
Page 53: 背面板连接器
安装和更换台式机主板组件 背面板连接器 注释 位于背面板上的线路输出连接器仅设计用于为耳机或扩音扬声器供电。如果将无源（无扩音）扬声器 连接到此输出口上，可能会引起音质不佳。 图 28 显示了背面板连接器的位置。 图 28. 背面板连接器... - Page 54 英特尔台式机主板 DG965SS 产品指南 更换电池 实时时钟和 CMOS 内存由一只币形电池 (CR2032) 提供电源。在不将计算机插接到墙壁电源插座 上的情况下，该电池的预计工作寿命为三年。计算机接通电源后，由电源系统产生的备用电流可延长 电池的工作寿命。在 25 ºC 环境温度并应用 3.3 VSB 的情况下，时钟的误差为每年 ± 13 分钟。 当电压低于某一特定值时，CMOS RAM 中存储的 BIOS Setup（设置）程序的设置值（如日期 和时间等）可能会不准确。更换电池时，应使用同类型的新电池。第 58 页图 29 显示了该电池的 位置。 注意 如果电池更换不当，将有发生爆炸的危险。应尽可能将旧电池回收处理。请务必按当地的环保规章 要求处理废旧电池。 CAUTION Risk of explosion if the battery is replaced with an incorrect type. Batteries should be recycled where possible.
- Page 55 安装和更换台式机主板组件 VORSICHT Bei falschem Einsetzen einer neuen Batterie besteht Explosionsgefahr. Die Batterie darf nur durch denselben oder einen entsprechenden, vom Hersteller empfohlenen Batterietyp ersetzt werden. Entsorgen Sie verbrauchte Batterien den Anweisungen des Herstellers entsprechend. AVVERTIMENTO Esiste il pericolo di un esplosione se la pila non viene sostituita in modo corretto. Utilizzare solo pile uguali o di tipo equivalente a quelle consigliate dal produttore.
- Page 56 英特尔台式机主板 DG965SS 产品指南 VIGYÁZAT Ha a telepet nem a megfelelő típusú telepre cseréli, az felrobbanhat. A telepeket lehetőség szerint újra kell hasznosítani. A használt telepeket a helyi környezetvédelmi előírásoknak megfelelően kell kiselejtezni. AWAS Risiko letupan wujud jika bateri digantikan dengan jenis yang tidak betul. Bateri sepatutnya dikitar semula jika boleh.
- Page 57 安装和更换台式机主板组件 UYARI Yanlış türde pil takıldığında patlama riski vardır. Piller mümkün olduğunda geri dönüştürülmelidir. Kullanılmış piller, yerel çevre yasalarına uygun olarak atılmalıdır. OСТОРОГА Використовуйте батареї правильного типу, інакше існуватиме ризик вибуху. Якщо можливо, використані батареї слід утилізувати. Утилізація використаних батарей має бути виконана згідно місцевих норм, що регулюють охорону довкілля.
-
Page 58: 拆卸电池
英特尔台式机主板 DG965SS 产品指南 要更换电池，请按以下步骤操作： 1. 请遵守“开始之前”中的注意事项（第 25 页）。 2. 关闭所有与计算机连接的外围设备。将计算机的电源电缆与交流电源（墙壁电源插座或电源 适配器）断开。 3. 拆下计算机箱盖。 4. 找到台式机主板上的电池（参见图 29）。 5. 用一把中号平头螺丝刀，轻轻地从电池座中撬起电池。注意电池上 “+” 极和 “-” 极的方向。 6. 将新电池按 “+” 极和 “-” 极方向正确地装入电池座。 7. 重新盖好计算机箱盖。 图 29. 拆卸电池... -
Page 59: 更新 Bios
Windows 的安装向导。 要使用 Intel Express BIOS Update（英特尔快速 BIOS 更新）实用程序来更新 BIOS，请按以下 步骤操作： 1. 登录英特尔万维网站点： http://support.intel.com/support/motherboards/desktop/ 2. 导航至 DG965SS 页面，单击 “[view] Latest BIOS updates”（［查看］最新 BIOS 更新）， 并选择 Express BIOS Update（快速 BIOS 更新）实用程序文件。 3. 将此文件下载到硬盘上。（也可将此文件保存到移动 USB 设备上。这在更新多个相同系统的 BIOS 时很方便。） 4. 关闭所有其它应用程序。此步骤是必需的。在出现最后一个 Express BIOS Update（快速... -
Page 60: 使用 Iso Image Bios Update File（Iso Image Bios 更新文件）或 Iflash Memory Update Utility（Iflash 内存更新实用程序）更新 Bios
Intel Flash Memory Update Utility（英特尔快闪内存更新实用程序） 您可从计算机供应商处获得任何一类这样的文件，也可访问以下英特尔万维网站点并导航到台式 机主板 DG965SS 页面进行下载： http://support.intel.com/support/motherboards/desktop 导航至 DG965SS 页面，单击 “[view] Latest BIOS updates”（［查看］最新 BIOS 更），并选择 ISO Image BIOS Update（ISO Image BIOS 更新）或 Iflash BIOS Update（Iflash BIOS 更新）实用程序文件。 使用 ISO Image BIOS Update File（ISO Image BIOS 更新... -
Page 61: 使用 Iflash 更新 Bios
3. 将在要予以更新的计算机的光驱中所创建光盘插入并重新启动系统。 4. 当 "Press ENTER to continue booting from CD-ROM"（按 ENTER 键继续从光盘启动） 提示在屏幕上出现时，请按 Enter 键。如果在 15 秒内未按任何键，那么系统将从硬盘驱动器 启动。 5. 当 "Welcome to the Intel Desktop Board BIOS Upgrade CD-ROM"（欢迎使用英特尔 台式机主板 BIOS 更新光盘）页面出现时，请按任意键确认 BIOS 更新操作。 6. 等待 BIOS 更新过程完成。 注意... -
Page 62: 恢复 Bios
1. 解压 BIOS 更新文件并将 .BIO 文件、IFLASH.EXE 和 .ITK 文件（可选）复制到可启动 USB 闪驱或其它可启动 USB 媒体上。 2. 配置 BIOS 或在 POST 期间使用 F10 选项启动到 USB 设备。 3. 从 USB 设备手动运行 IFLASH.EXE 文件并手动更新 BIOS。 恢复 BIOS 一般而言，在更新 BIOS 过程中很少会发生中断。但是，若一旦出现中断，则可能损坏 BIOS。 由于 BIOS 大小和恢复要求方面的原因，将需要使用根目录中存有 .BIO 文件的 CD-R。有关恢复 本台式机主板 DG965SS 的 BIOS 的详细信息，请访问： http://support.intel.com/support/motherboards/desktop/... -
Page 63: A 错误消息和指示信号
A 错误消息和指示信号 台式机主板 DG965SS 通过以下两种方式报告 POST 错误： • 发出笛音码声音信号 • 在显示器上显示错误消息 BIOS 笛音码 在开机自检 (POST) 期间，如果视频配置发生错误（视频卡出现故障或未安装视频卡）， 或外部 ROM 模块没有正确地校验归零，则 BIOS 也会发出笛音信号（一个长音后跟两个短音）。 表 13 列出了 BIOS 的各种笛音码。 表 13. 笛音码 笛音 说明 无内存 警笛 处理器过热（重新启动时） BIOS 错误消息 如果 POST（开机自检）期间发生可恢复的错误，BIOS 将显示描述该问题的错误消息。 表 14 对 BIOS 错误消息的含义进行了说明。... - Page 64 英特尔台式机主板 DG965SS 产品指南...
-
Page 65: 安全规范
欧盟符合标准声明 • 产品生态声明 • 电磁兼容性 (EMC) 规章 • 产品认证 安全规范 台式机主板 DG965SS 若以正确方式安装于兼容的主机系统中，将符合表 15 所列的所有安全 规范。 表 15. 安全规范 规范 标题 UL 60950-1:2003 年／ Information Technology Equipment – Safety - Part 1: General Requirements（信息技术设备 – 安全性 – 第 1 部分：一般要求）... -
Page 66: 欧盟符合标准声明
英特尔台式机主板 DG965SS 产品指南 欧盟符合标准声明 台式机主板 DG965SS 产品 我们，即英特尔公司，基于独立承担责任的原则在此声明，本英特尔 ® 符合获得 CE 标志认证的所有适用标准和基本要求，并符合欧盟委员会规章 89/336/EEC（电磁兼 容性规章）和 73/23/EEC（安全／低电压规章）的要求。 本产品上贴有 CE 标志，表示符合欧盟所有成员国的规章要求，可不受任何限制地在欧盟各国销售。 本产品符合欧盟规章 89/336/EEC 和 73/23/EEC 的规定和要求。 This product follows the provisions of the European Directives 89/336/EEC and 73/23/EEC. Čeština Tento výrobek odpovídá požadavkům evropských směrnic 89/336/EEC a 73/23/EEC. -
Page 67: 产品生态声明
Türkçe Bu ürün, Avrupa Birliği’nin 89/336/EEC ve 73/23/EEC yönergelerine uyar. 产品生态声明 提供以下信息旨在确保本产品在全球范围内符合生态和环保要求及相关法规。 回收处理考虑因素 As part of its commitment to environmental responsibility, Intel has implemented the Intel Product Recycling Program to allow retail consumers of Intel’s branded products ® to return used products to select locations for proper recycling. - Page 68 Français Dans le cadre de son engagement pour la protection de l'environnement, Intel a mis en œuvre le programme Intel Product Recycling Program (Programme de recyclage des produits Intel) pour permettre aux consommateurs de produits Intel de recycler les produits usés en les retournant à...
- Page 69 & syarat, dsb. Portuguese Como parte deste compromisso com o respeito ao ambiente, a Intel implementou o Programa de Reciclagem de Produtos para que os consumidores finais possam enviar produtos Intel usados para locais selecionados, onde esses produtos são reciclados de maneira adequada.
-
Page 70: 无铅台式机主板
英特尔台式机主板 DG965SS 产品指南 无铅台式机主板 本台式机主板不含铅成分，而本主板上所采用的某些独立组件却含有少量的铅成分，但这些铅成分是 确保组件发挥其性能和／或可靠性所必需的。本台式机主板属于“无铅二级互连”产品。本主板的基层 以及连接主板和组件（二级连接）的焊料均不含铅成分。表 16 列出了贴于主板上的各种“无铅二级 互连”(Lead-Free 2 Level Interconnect) 标志及其标识文字。 表 16. 无铅主板标志 说明 标志 无铅二级互连产品：此符号用于标 识台式机主板的基层以及连接主板 和组件（二级连接）的焊料中铅 (Pb) 含量水平不高于其重量的 0.1% (1000 ppm) 的电气和电子 组件及部件。 或 或... -
Page 71: Emc（电磁兼容性）规章
符合标准与规章 EMC（电磁兼容性）规章 台式机主板 DG965SS 若以正确方式安装于兼容的主机系统中，将符合表 17 所列的所有电磁 兼容性 (EMC) 规章。 表 17. EMC（电磁兼容性）规章 规章 标题 FCC B 类 Title 47 of the Code of Federal Regulations, Parts 2 and 15, Subpart B, Radio Frequency Devices（联邦规章法案第 47 条第 2 和第 15 部分的 B 子部分，射频设备）。（美国）... -
Page 72: 确保符合电磁兼容性 (Emc) 规章
英特尔台式机主板 DG965SS 产品指南 韩国 B 类设备声明译文：此设备属于家用设备，经验证符合 EMC（电磁兼容性）的有关要求。 您可在居住环境和其它非居住环境下使用本设备。 确保符合电磁兼容性 (EMC) 规章 在装配计算机之前，应确保电源系统和其它模块或外围设备（如适用）均已通过 B 类 EMC（电磁 兼容性）测试，并贴有相应标志。 在阅读主机机箱、电源系统及其它模块的安装指导时，请特别注意以下几点： • 产品认证证书及是否缺少此证书 • 外部 I/O 电缆屏蔽及滤波 • 安装、接地和固定要求 • 可能导致危险的连接器错误插接 如果在装配之前，发现电源系统及其它模块或外围设备（如适用）不符合 B 类 EMC（电磁兼容性） 规章的要求，则可能需要在一台新组装的典型计算机上进行 EMC（电磁兼容性）测试。... -
Page 73: 产品认证
产品认证 台式机主板级认证标志 台式机主板 DG965SS 上带有下表所列的产品认证标志： 表 18. 产品认证标志 说明 标志 UL 美国／加拿大共同认可组件标志。包括英特尔台式机主板的相关 UL 文件号：E210882。 B 类设备 FCC 合格声明徽标；包括英特尔名称和 DG965SS 型号。 CE 标志。声明符合欧盟 (EU) EMC 规章 (89/336/EEC) 和低电压规章 (73/23/EEC)。 澳大利亚通信管理局 (ACA) C 勾号标志。包括与其相邻的英特尔供应商代码 N-232。 日本 VCCI（民间干扰控制委员会）合格标志。 韩国 MIC（信息和通信部）认证标志。包括与其相邻的 MIC 认证编号： CPU-DG965SS。... -
Page 74: 机箱和组件认证
英特尔台式机主板 DG965SS 产品指南 机箱和组件认证 确保机箱和特定组件，如电源系统、外围设备驱动器、缆线及电缆等，均符合所在国家或当地市场 规定的规格及标准。产品上的认证商认证标志是通过相应标准认证的证明。典型的产品认证包括： 在欧洲 CE 标志表明符合欧洲所有的相关要求。如果机箱和其它组件上没有相应的 CE 标志，则应从供应商 处获得由供应商签发的符合欧洲 EMC（电磁兼容性）规章和低电压规章（如适用）的声明。此外， 根据产品的功能，可能还需要获得其它标准符合声明，如符合无线电和电信终端设备 (R&TTE) 规章 的声明。 在美国 由国家认证测试实验室 (NRTL) – 如 UL、CSA 或 ETL – 签发的认证标志，表明符合安全要求。 缆线和电缆也必须通过 UL 认证，或者针对其用途已获得认可并适合应用目的。FCC B 类徽标， 用于家用或商用用途，表明符合电磁干扰 (EMI) 要求。 在加拿大 诸如 CSA 或 cUL 的国家许可认证标志表明符合安全要求。在本产品指南开始处显示的加拿大...
