Fiesta ADVANTIS EA24039 Use And Care Instructions

5
A
BAG PACK/SAC SP130-24
(2)
(2)
(2)
PUSH NUTS
ÉCROUS-
POUSSOIRE
BAG PACK/SAC
SP128-24 (1)
5
B
WARNING: Before proceeding with the following steps, ensure you
have read: • L.P. Gas Cylinder • Hose and Regulator Sections of the
USE AND CARE INSTRUCTIONS
AVERTISSEMENT: Avant de procéder aux étapes suivantes, lisez les
rubriques suivantes: • Réservoir de propane liquide • Le tuyau et le
régulateur (dans LES INSTRUCTIONS POUR L'USAGE ET L'ENTRETIEN)
BAG PACK/SAC
SP128-24 (1)
TANK NOT
INCLUDED
RÉSERVOIR
NON COMPRIS
IMPORTANT:
Ensure hose assembly does not contact the casting, or any other
parts which will get hot.
IMPORTANT:
Le tuyau ne doit pas être en contact avec le coffre, ou
avec toute autre pièce qui risque de chauffer.
HOSE/REGULATOR
TUYAU/DÉTENDEUR
Q.C.C.I. NUT
TANK
ÉCROU Q.C.C.I.
RÉSERVOIR
1
6
3
2
4
43
14
15
16
32
29
30
22
25
39
31
40
42
41

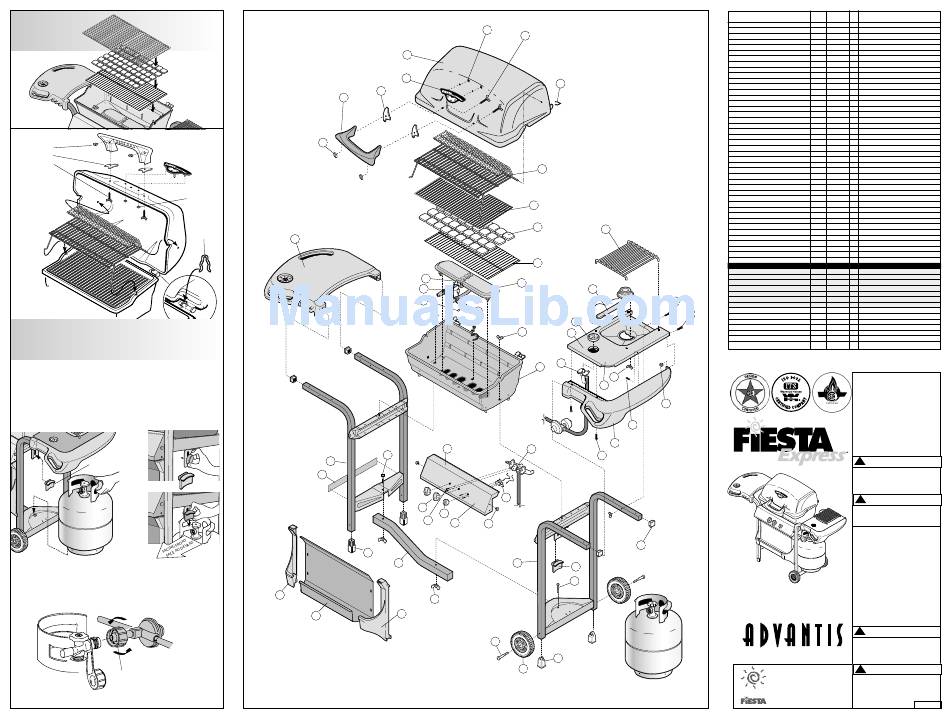

EXPLODED LAYOUT PLAN ÉCLATÉ
7
5
8
9
10
11
56
12
13
52
19
51
17
45
54
18
53
44
20 27
50
24
23
21
26
28
35
33
34
37
38
36
DESCRIPTION
ADVANTIS COVER
HANDLE
GASKET (BAG PACK SP130-24)
#10-24 SQ NUT (BAG PACK SP130-24)
#10-24 WING BOLT (BAG PACK SP130-24)
ADVANTIS LOGO GAUGE
PUSH NUT LOGO GAUGE
COVER CLIP (BAG PACK SP128-24)
CANTILEVER WARMING RACK
PORCELAIN COOK GRILLS
CERAMIC ROCK
LAVA GRILL
SMALL BAR BURNER STAINLESS STEEL
COLLECTOR BOX
ELECTRODE
GROUND WIRE
CASTING LOCK (BAG PACK SP128-24)
BASE
GREASE CUP CLIP
CONSOLE
CONSOLE DECAL
KNOB
ROTARY IGNITOR KNOB
ROTARY IGNITOR
#8-32 X 3/8" TYPE C SCREW
CONSOLE LOCK (BAG PACK SP128-24)
VALVE HOSE REGULATOR ASSEMBLY (VHR)
RIGHT HAND LADDER ASSEMBLY
LEFT HAND LADDER ASSEMBLY
SERIAL RATING LABEL
BEAM
STEP BOLT (BAG PACK SP128-24)
TANK BOLT (BAG PACK SP128-24)
BEAM TAPER WING NUT (BAG PACK SP128-24)
TANK BRACKET (BAG PACK SP128-24)
6" WHEEL
WHEEL AXLE (BAG PACK SP128-24)
WHEEL AXLE LOCK (BAG PACK SP128-24)
LEG INSERT
LEFT HAND END CAP
FRONT PANEL
RIGHT HAND END CAP
LEFT HAND RESIN SHELF
SIDE BURNER FACTORY ASSEMBLY
SIDE BURNER BASE
SIDE BURNER DECAL
SIDE BURNER TRIM
#8 X 3/8" SCREW
#10-24 X 1/2" BOLT
#10-24 FLANGE HEX HEAD NUT
55
#8-18 X 1/2" SCREW
SIDE BURNER KNOB
48
SIDE BURNER
#10-24 WING NUT (BAG PACK SP128-24)
VALVE BRACKET
#10-24 1 3/4" TRUSS SCREW (BAG PACK SP128-24)
SIDE BURNER GRILL
CAP
49
47
46
57
NO TOOLS REQUIRED!
AUCUN OUTIL N'EST NÉCESSAIRE!
TANK NOT
INCLUDED
MODEL EA24039
RÉSERVOIR
NON COMPRIS
1-800-387-8643
TEL.
1-888-801-7772
FAX
info www.fiestabbq.com
FIESTA BARBEQUES™ LIMITED
2 Walker Drive, Brampton, Ontario L6T 5E1
ITEM # PART # QTY DESCRIPTION
NO PCE. NO QTE
1 SM50-1B 1 COUVERCLE ADVANTIS
2 SP28-19 1 POIGNÉE
3 SP8-14 2 JOINT (SAC SP130-24)
4 SP15-16 2 ÉCROU NO 10-24 (SACSP130-24)
5 SP60-18 2 ÉCROU À OREILLES NO 10-24 (SAC SP130-24)
6 SP14-30 1 ADVANTIS LOGO GAUGE
7 SP33-16 2 ÉCROU DU THERMOMÈTRE
8 SP5-15 1 PINCE DU COUVERCLE (SAC SP128-24)
9 SP90A-3 1 GRILLE-RÉCHAUD CANTILEVER
10 SP19-3 1 GRILLE PORCELANISÉES
11 SP10-28 1 TUILES DE CERAMIQUES
12 SP17-3 1 GRILLE POUR PIERRE DE LAVE
13 SM34A-12 1 PETIT BRÛLEUR EN INOX
14 SP16B-20 1 GARNITURE DU BRÛLEUR
15 SP9A-20 1 ÉLECTRODE
16 SP31-20 1 FIL DE MISE À LA TERRE
17 SP25-16 2 ÉCROU DE LA BASE (SAC SP128-24)
18 SM30-2B 1 BASE
19 SP6-15 1 PINCE DU BAC À GRAISSE
20 SM31-31B 1 CONSOLE
21 1 DÉCALCOMANIE DE LA CONSOLE
22 SP7-7 2 BOUTON
23 SP5A-20 1 BOUTON À L'ALLUMEUR ROTATIF
24 SP33-20 1 L'ALLUMEUR ROTATIF
25 SP2-21 4 VIS DE TYPE C NO 8-32 X 3/8 PO
26 SP47-18 2 VERROU DE FIXATION DE LA CONSOLE (SAC SP128-24)
27 SP147-4 1
SUPPORT DE LA SOUPAPE DU TUYAU DU RÉGULATEUR
28 SM367-42B 1 CADRE DROIT
29 SM366-42B 1 CADRE GAUCHE
30 1 PLAQUE SIGNALÉTIQUE SÉRIE
31 SM46-8B 1 SUPPORT TRANSVERSAL
32 SP49-18 1 BOULON À TÊTE PLATE (SAC SP128-24)
33 SP48-18 1 ÉCROU DU RÉSERVOIR (SAC SP128-24)
34 SP26-16 2 ÉCROU À OREILLES SUPPORT TRANSVERSAL
35 SP21-6 1 SUPPORT DU RÉSERVOIR (SAC SP128-24)
36 SP15-22 2 ROUE DE 6 PO
37 SP11-32 2 ESSIEU (SAC SP128-24)
38 SP28-15 2 VERROU D'ESSIEU (SAC SP128-24)
39 SP7-33B 2 EMBOUT DE PIED
40 SP18-33P 1 EMBOUT DE GAUCHE
41 SM40-9B 1 PANNEAU AVANT
42 SP19-33P 1 EMBOUT DE DROIT
43 SP33-9B 1 ÉTAGÈRE GAUCHE EN RÉSINE
SM386-42 1 SUPPORT DU BRÛLEUR LATÉRAL
44 SM41-2B 1 BASE DU BRÛLEUR LATÉRAL
45 1 DÉCALCOMANIE DU BRÛLEUR LATERAL
46 SP35-9B 1 GARNITURE DU BRÛLEUR LATÉRAL
47 SP21-21 1 VIS NO 8 X 3/8 PO
48 SP32-18 1 BOULON NO 10-24 X 1/2 PO
49 SP23-16 1 ÉCROU À REBORD À TÊTE HEXAGONALE NO 10-24
50 SP37-21 2 VIS NO 8-18 X 1/2 PO
51 SP9-7 1 BOUTON DU BRÛLEUR LATERAL
52 SP52-12 1 BRÛLEUR LATERAL
53 SP18-16 2 ÉCROU À OREILLES NO 10-24 (SAC SP128-24)
54 SP22-6 1 SUPPORT DU SOUPAPE
55 SP57-18 1 VIS À TÊTE BOMBÉE NO 10-24 1 3/4 PO (SAC SP128-24)
56 SP135-3 1 GRILLE DU BRÛLEUR LATERAL
57 SP1-33 4 BOUCHON
