Fiesta EA34552 Assembly Instructions

SP1018-37 EA34552.qxd 12/3/03 3:18 PM Page 1
5
B
BAG
PACK/SAC
SP130-24

WARNING:

Before proceeding with the following steps, ensure
you have read: • L.P. Gas Cylinder
• Hose and Regulator Sections of the
USE AND CARE INSTRUCTIONS
AVERTISSEMENT: Avant de procéder aux étapes suivantes, lisez les
rubriques suivantes: • Réservoir de propane liquide
• Le tuyau et le régulateur (dans LES INSTRUCTIONS
POUR L'USAGE ET L'ENTRETIEN)
TANK NOT
INCLUDED
RÉSERVOIR
NON COMPRIS
IMPORTANT: Ensure hose assembly does
not contact the casting, or any other parts which will get hot.
IMPORTANT:
Le tuyau ne doit pas être en contact avec le coffre, ou avec
toute autre pièce qui risque de chauffer.
HOSE/REGULATOR
TUYAU/DÉTENDEUR
Q.C.C.I. NUT
ÉCROU Q.C.C.I.
TANK
RÉSERVOIR
3
BAG
PACK/SAC
SP128-24
4
2
40
13
25
29
BAG PACK/SAC
SP128-24 (1)
27
36
28
39
38

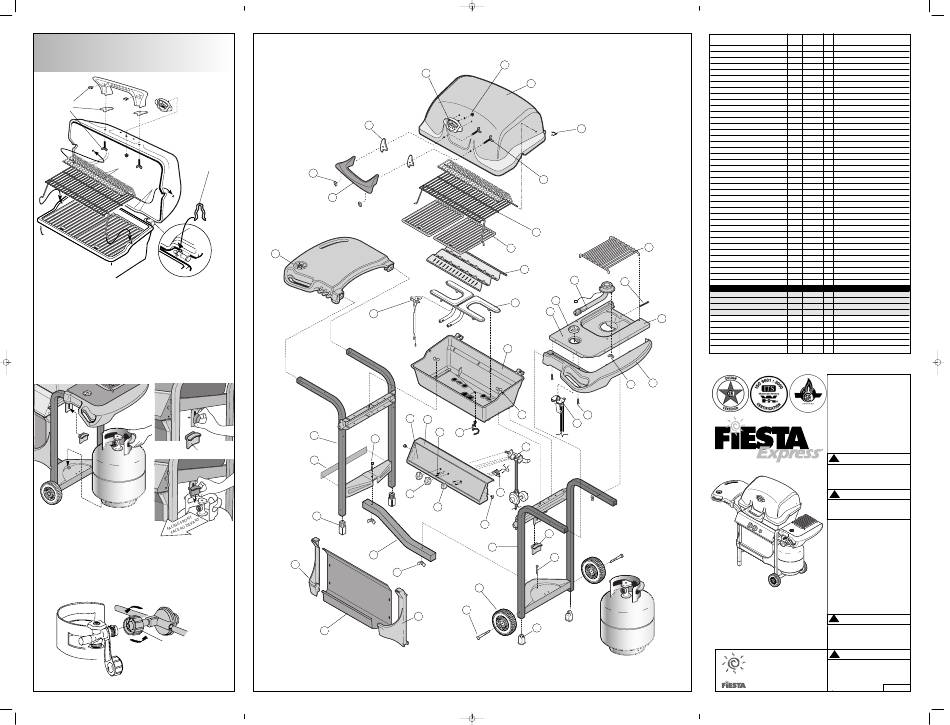

EXPLODED LAYOUT PLAN ÉCLATÉ
7
6
1
5
9
10
11
46
45
12
44
15
14
18
17
22 16
24
20
19
21
23
32
26
30
31
33
34
37
35
DESCRIPTION
ADVANTIS COVER
HANDLE
GASKET (BAG PACK SP130-24)
#10-24 SQ NUT (BAG PACK SP130-24)
#10-24 WING BOLT (BAG PACK SP130-24)
LOGO HEAT INDICATOR
LOGO GAUGE NUT
COVER CLIP (BAG PACK SP128-24)
WARMING RACK
CAST IRON GRILLS
SMART BAR
"H" BURNER STAINLESS STEEL
COLLECTOR BOX ASSEMBLY
CASTING LOCK (BAG PACK SP128-24)
8
BASE
GREASE CUP CLIP
CONSOLE
CONSOLE DECAL
KNOB
ROTARY IGNITOR
ROTARY IGNITOR KNOB
#8-32 X 3/8" TYPE C SCREW
CONSOLE LOCK (BAG PACK SP128-24)
VALVE HOSE REGULATOR ASSEMBLY (VHR)
LEFT HAND LADDER ASSEMBLY
RIGHT HAND LADDER ASSEMBLY
SERIAL RATING LABEL
BEAM
STEP BOLT (BAG PACK SP128-24)
TANK BOLT (BAG PACK SP128-24)
BEAM TAPER WING NUT (BAG PACK SP128-24)
TANK BRACKET (BAG PACK SP128-24)
WHEEL
50 WHEEL AXLE (BAG PACK SP128-24)
WHEEL AXLE LOCK (BAG PACK SP128-24)
LEG INSERT
RIGHT HAND END CAP
FRONT PANEL
LEFT HAND END CAP
49
LEFT HAND RESIN SHELF
SIDE BURNER FACTORY ASSEMBLY
SIDE BURNER BASE
SIDE BURNER TRIM
#8-18 X 1/2" SCREW
SIDE BURNER DECAL
41 SIDE BURNER KNOB
SIDE BURNER
#10-24 WING NUT (BAG PACK SP128-24)
VALVE BRACKET
#10-24 1 3/4" TRUSS SCREW
SIDE BURNER GRILL
42
47
43
48
NO TOOLS REQUIRED!
AUCUN OUTIL N'EST NÉCESSAIRE!
TANK NOT
INCLUDED
RÉSERVOIR
MODEL EA34552
NON COMPRIS
info
ITEM # PART # QTY DESCRIPTION
NO PCE. NO QTE
1 SM52-1B 1 COUVERCLE ADVANTIS
2 SP28-19 1 POIGNÉE
3 SP8-14 2 JOINT (SAC SP130-24)
4 SP15-16 2 ÉCROU NO 10-24 (SAC SP130-24)
5 SP60-18 2 ÉCROU À OREILLES NO 10-24 (SAC SP130-24)
6 SP23A-30 1 INDICATEUR DE TEMPÉRATURE
7 SP34-16 1 ÉCROU DU THERMOMÈTRE
8 SP4-15 1 PINCE DU COUVERCLE (SAC SP128-24)
9 SP129-3 1 GRILLE-RÉCHAUD
10 SP143-3 2 GRILLES EN FONTE ÉMAILLÉE
11 SP55-9 1 UNE BARRE INTELLIGENTE
12 SM202A-12 1 BRÛLEUR "H" EN INOX
13 SP40-20 1 GARNITURE DU BRÛLEUR
14 SP25-16 2 ÉCROU DE LA BASE (SAC SP128-24)
15 SM45-2B 1 BASE
16 SP6-15 1 PINCE DU BAC À GRAISSE
17 SM32A-31B 1 CONSOLE
18 1 DÉCALCOMANIE DE LA CONSOLE
19 SP7-7 2 BOUTON
20 SP33-20 1 L'ALLUMEUR ROTATIF
21 SP5A-20 1 BOUTON À L'ALLUMEUR ROTATIF
22 SP2-21 4 VIS DE TYPE C NO 8-32 X 3/8 PO
23 SP47-18 2 VERROU DE FIXATION DE LA CONSOLE (SAC SP128-24)
24 SM149-4 1 SUPPORT DE LA SOUPAPE DU TUYAU DU RÉGULATEUR
25 SM405-42B 1 CADRE GAUCHE
26 SM406-42B 1 CADRE DROIT
27 1 PLAQUE SIGNALÉTIQUE SÉRIE
28 SM48-8B 1 SUPPORT TRANSVERSAL
29 SP49-18 1 BOULON À TÊTE PLATE (SAC SP128-24)
30 SP48-18 1 ÉCROU DU RÉSERVOIR (SAC SP128-24)
31 SP26-16 2 ÉCROU À OREILLES SUPPORT TRANSVERSAL
32 SP21-6 1 SUPPORT DU RÉSERVOIR (SAC SP128-24)
33 SP15-22 2 ROUE
34 SP11-32 2 ESSIEU (SAC SP128-24)
35 SP28-15 2 VERROU D'ESSIEU (SAC SP128-24)
36 SP7-33B 2 EMBOUT DE PIED
37 SP19-33P 1 EMBOUT DE DROIT
38 SM41-9B 1 PANNEAU AVANT
39 SP18-33P 1 EMBOUT DE GAUCHE
40 SP51-9B 1 ÉTAGÈRE GAUCHE EN RÉSINE
SM410-42B 1 SUPPORT DU BRÛLEUR LATÉRAL
41 SM41A-2B 1 BASE DU BRÛLEUR LATÉRAL
42 SP48-9B 1 GARNITURE DU BRÛLEUR LATÉRAL
43 SP37-21 2 VIS NO 8-18 X 1/2 PO
44 1 DÉCALCOMANIE DU BRÛLEUR LATERAL
45 SP9-7 1 BOUTON DU BRÛLEUR LATERAL
46 SP52A-12 1 BRÛLEUR LATERAL
47 SP18-16 2 ÉCROU À OREILLES NO 10-24 (SAC SP128-24)
48 SP22-6 1 SUPPORT DU SOUPAPE
49 SP69-18 1 VIS À TÊTE BOMBÉE NO 10-24 1 3/4 PO
(BAG PACK SP128-24)
50 SP135-3 1 GRILLE DU BRÛLEUR LATERAL
THIS GRILL IS FOR
OUTDOOR USE ONLY

Caution:

Read and follow all Safety Statements,
Assembly Instructions, and Use and
Care Manual Directions before
attempting to assemble and cook.
Installer / assembler:
Leave these instructions with consumer.
To Consumer:
Keep this manual for future reference.
! WARNING
• Failure to follow all manufacturer's
instructions could result in serious
personal injury and/or property
damage.
! CAUTION
• Some parts may contain sharp edges
-especially as noted in manual!
Wear protective gloves if necessary.
CET APPAREIL NE DOIT ÊTRE
UTILISÉ QU'À L'EXTÉRIEUR
Attention: Lisez et observez les
consignes de sécurité, les instructions
de montage et les directives du manuel
TANK NOT
d'usage et d'entretien avant de
INCLUDED
procéder au montage et à l'utilisation
RÉSERVOIR
NON COMPRIS
de l'appareil.
À l'intention de l'installateur / monteur:
Laissez ces directives au
consommateur.
Au consommateur:
Conservez ce manuel pour
utilisation ultérieure.
! AVERTISSEMENT
• Le simple fait de ne pas suivre toutes
les instructions du fabricant peut
causer de graves blessures et/ou des
dommages à la propriété.
! ATTENTION
TEL. 1-800-387-8643
FAX 1-888-801-7772 • Certaines pièces peuvent présenter
des arêtes vives - surtout là où le
www.fiestabbq.com
manuel le souligne. Au besoin, portez
des gants.
FIESTA BARBEQUES™ LIMITED
2 Walker Drive, Brampton, Ontario L6T 5E1
