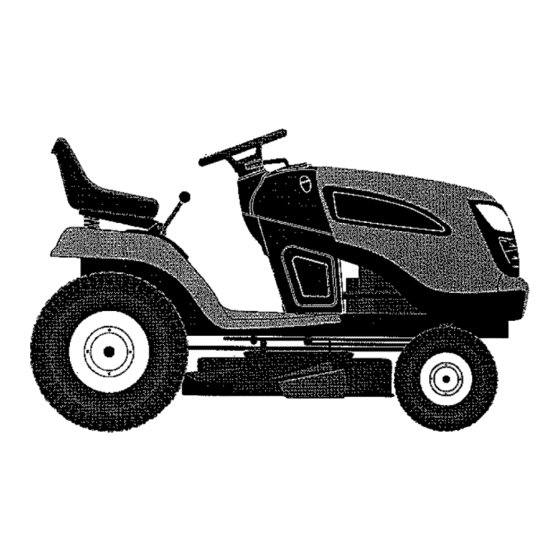

Craftsman 917.28851 Operator's Manual

21.0 hp 42" mower electric start automatic transmission
Hide thumbs Also See for 917.28851:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Operator's
Manual
CRRFrSMRM °
LAW
21.0 HR*
TRACTO
42" Mower
Electric Start
Automatic
Transmission
Model No.
917.28851
• EspaSol, p. 35
This product has a low emission
engine
which operates
differently
from
previously
built
engines.
Before
you start the
engine,
read and understand
this Owner's
Manual.
IMPORTANT:
Read and follow all Safety
Rules and Instructions
before
operating
this equipment.
For answers to your questions
about this product, Call:
1-800-659-5917
SEARS Craftsman
Help Line
5 am - 5 pro, Mon- Sat
Gasoline
containing
up to 10% ethanol
(EIO) is acceptable
for use in this machine.
The use of any gasoline exceeding
10% ethanol
(EIO) will void the product warranty.
Esta maquina
puede utilizar
gasolina
con un contenido de hasta el 10% de etanol
(EIO).
El uso de una gasolina
que supere
el 10% de etanol
(EIO) anular_
la garantia
del producto.
SEARS,
ROEBUCKAND
CO., HOFFMAN
ESTATES,
IL 60179
U.S.A.
Visit our Craftsman
website:www.sears.com/craftsman
*As rated by the engine manufacturer
441296
