Закрутите два винта кронштейна
Шаг 3
заднего разъема USB 3.0.

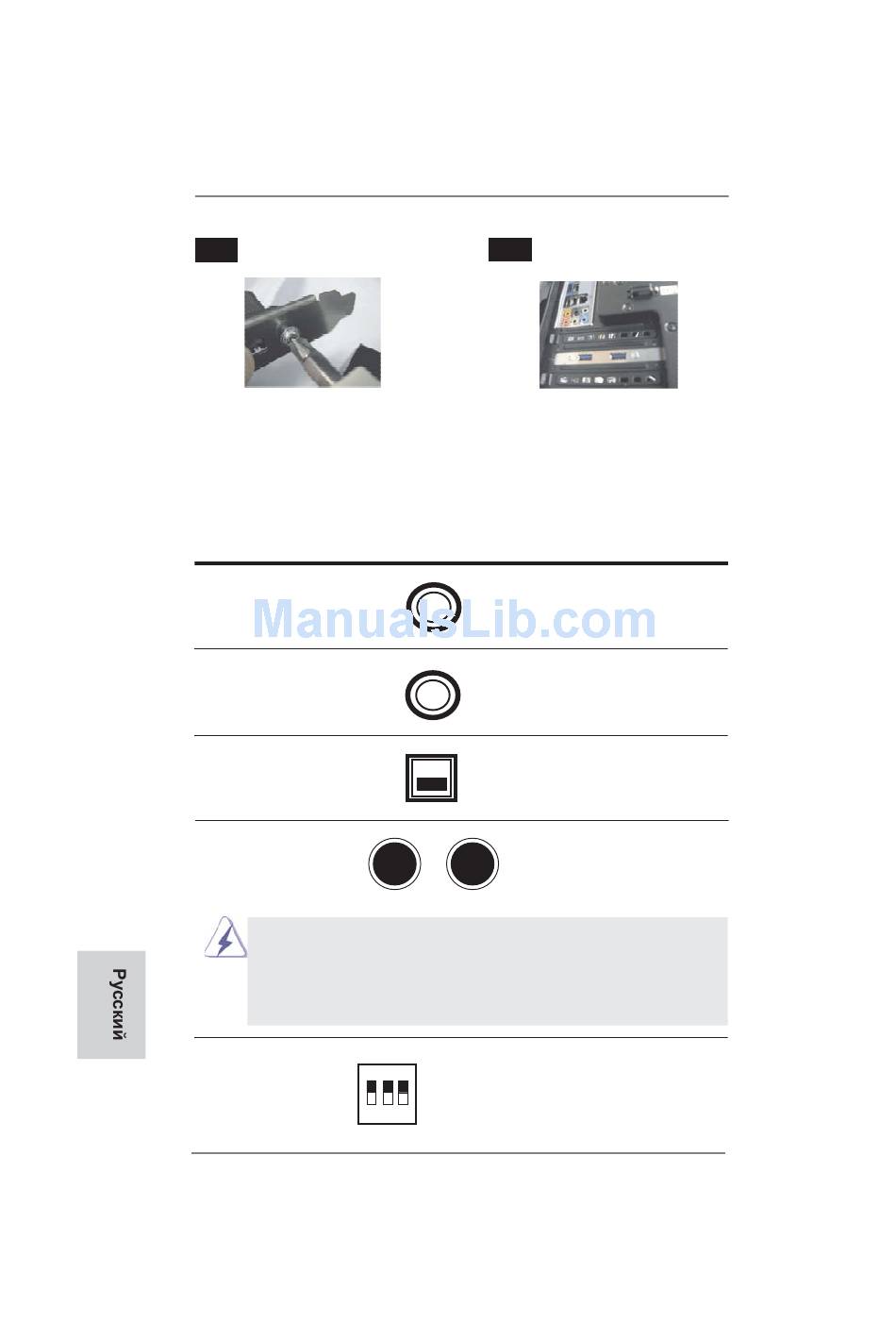

1.5 Быстрое переключение
На системной плате установлено 6 логических переключателей: переключатель питания,
переключатель сброса и переключатель очистки CMOS, которые позволяют пользователю
быстро включить/выключить систему или сбросить систему и очистить CMOS; кнопки
+ / - ускорения OC позволяют пользователю быстро и легко отрегулировать частоту
OC; переключатель включения/выключения PCIe предоставляет пользователю три
переключателя для включения или отключения слотов шины PCIE одним нажатием.
Power Switch
(PWRBTN)
(см. стр. 2, п. 27)
Reset Switch
(RSTBTN)
(см. стр. 2, п. 28)
Clear CMOS Switch
(CLRCBTN)
(см. стр. 3, п. 14)
Кнопки + / - ускорения OC
(MINUS1, см. стр. 2, п. 10)
(PLUS1, см. стр. 2, п. 11)
Этот разгон поведение зависит от конфигурации системы, такие как
памяти, способности, охлаждения и т.д. разгон может повлиять на вашей
системе стабильность, или даже привести к повреждению компонентов и
устройств. Мы не ответственность за возможные повреждения в
результате оверклокинга.
Переключатель включения/
выключения PCIe
(SWITCH1)
(см. стр. 2, п. 9)
162
Шаг 4
Power
Reset
clr
CMOS
-
+
1: PCIE2
ON
2: PCIE4
3: PCIE5
1 2 3
ASRock Z77 OC Formula Motherboard
Вставьте кронштейн заднего
разъема USB 3.0 в корпус.
Кнопка Power Switch позволяет
быстро включить или выключить
систему.
Кнопка Reset Switch позволяет
быстро перезагрузить систему.
Кнопка Clear CMOS Switch
позволяет быстро сбросить
установки CMOS.
Кнопки + / - ускорения разгона
позволяют пользователю быстро
и легко отрегулировать частоту
разгона в ускорения OC.
Переключатель включения/
отключения шины PCIe позволяет
включать и отключать
соответствующие разъемы
PCIE x16. При выходе из строя
