Intel D915GMH Product Manual
Simplified chinese manual product guide
Hide thumbs
Also See for D915GMH:
- Technical product specification (100 pages) ,
- Specification (12 pages) ,
- Product manual (80 pages)
Subscribe to Our Youtube Channel
Related Manuals for Intel D915GMH
Summary of Contents for Intel D915GMH

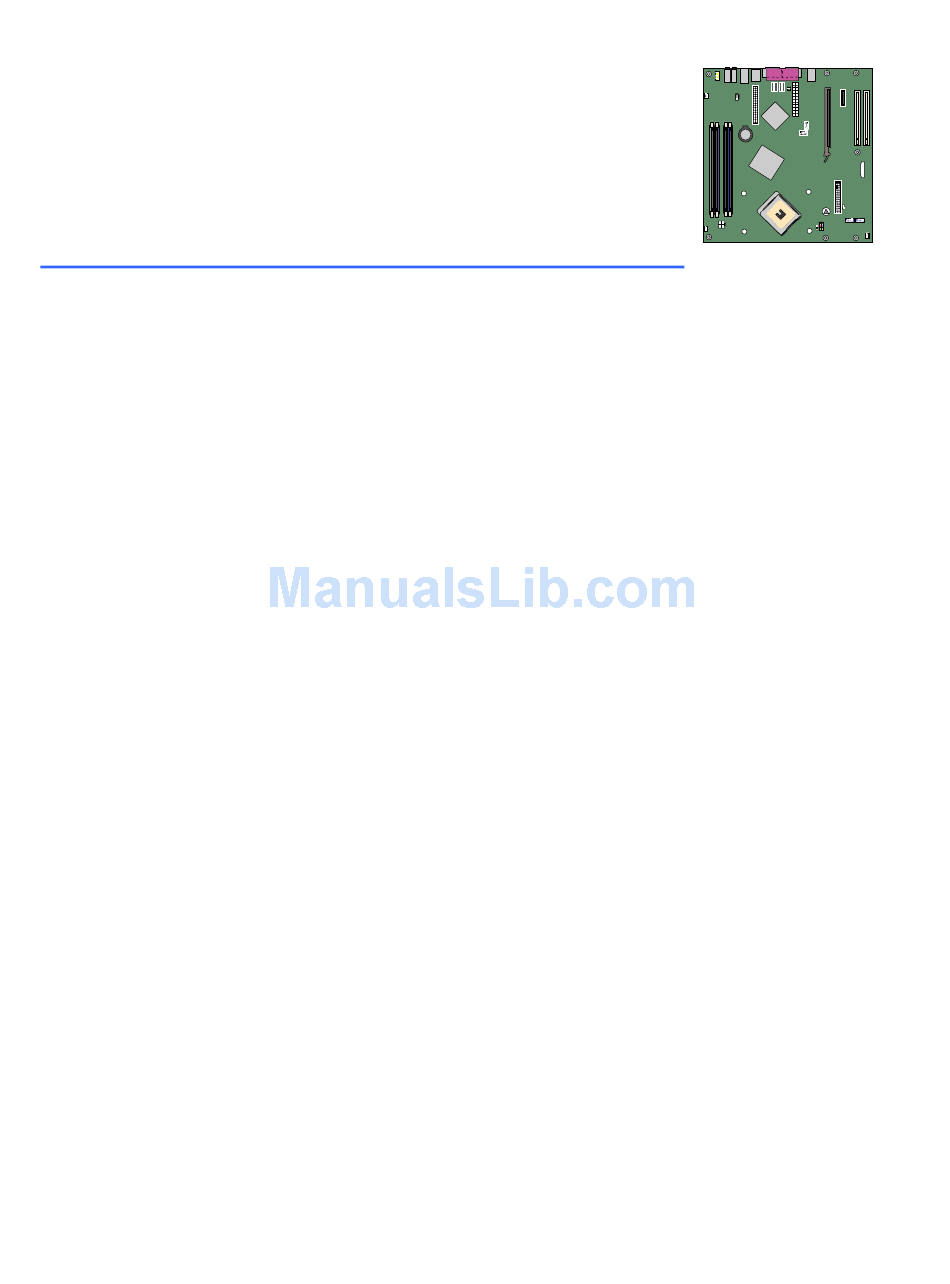

- Page 1 桌面主板 桌面主板 桌面主板 桌面主板 ® Intel D915GMH 产品指南 产品指南 产品指南 产品指南 平衡技术扩展 平衡技术扩展 平衡技术扩展 平衡技术扩展 (BTX) 形状参数板 形状参数板 形状参数板 形状参数板...
- Page 2 任何知识产权许可。除 Intel 在其产品的销售条款和条件中声明的责任之外，Intel 概不承担任何其它责任。并且，Intel 对 Intel 产品的销售和／或使用不作任何明示或暗示的担保，包括对产品的特定用途适用性、适销性或对任何专利权、版权或其它知识 产权的侵权责任等，均不作担保。Intel 产品并非设计用于医疗、救生或维生等用途。Intel 可能随时对产品规格及产品描述作 出修改，恕不另行通知。 桌面主板 D915GMH 可能包含某些设计缺陷或错误，一经发现将收入勘误表，并因此可能导致产品与已出版的规格有所 差异。如客户索取，可提供最新的勘误表。 在订购产品之前，请您与当地的 Intel 销售处或分销商联系，以获取最新的规格说明。 本文档中提及的含有订购号的文档以及其它 Intel 文献可通过访问 Intel Corporation 的万维网站点获得，网址是： http://www.intel.com/，或致电 1-800-548-4725 查询。 Intel、Pentium 和 Celeron 是 Intel Corporation 或其子公司在美国及其它国家的注册商标。 * 其它名称和品牌分别为其相应所有者的财产。 Copyright © 2004, Intel Corporation. 保留所有权利。...
- Page 3 前言 前言 前言 前言 本《产品指南》为您提供有关 Intel 桌面主板 D915GMH 的板面布局、组件安装、BIOS ® 更新和规范要求等方面的信息。 适用读者 适用读者 适用读者 适用读者 本《产品指南》旨在供合格的技术人员使用。本指南并非适用于一般读者。 文档结构 文档结构 文档结构 文档结构 本《产品指南》包括以下各章内容： 桌面主板功能：概述产品的功能与特性。 安装和更换桌面主板组件：提供有关安装本桌面主板及其它硬件组件的指导。 BIOS：提供有关更新 BIOS 的指导。 可信平台模块（可选）：提供有关设置 Trusted Platform Module（可信平台模块） 的信息。 桌面主板资源：提供有关连接器和桌面主板资源的信息。 错误消息和指示信号：提供有关 BIOS 错误消息和笛音码的说明。 符合标准与规范：提供有关安全标准和 EMC 规范及产品认证等信息。 体例 体例...
- Page 4 Intel 桌面主板 桌面主板 桌面主板 桌面主板 D915GMH 产品指南 产品指南 产品指南 产品指南 术 术 术 术 语 语 语 语 下表列出了本产品指南中常用的一些术语及其说明。 术语 术语 说明 说明 术语 术语 说明 说明 千兆字节（1,073,741,824 字节） 千兆赫（十亿赫兹） 千字节（1024 字节） 兆字节（1,048,576 字节） 兆位（1,048,576 位） Mbit 兆赫（百万赫兹） 包装盒内容 包装盒内容...
-
Page 5: Table Of Contents
BIOS ...........................19 串行 ATA 和 IDE 自动配置..................19 PCI 和 PCI Express 自动配置..................19 安全口令........................19 机箱开启..........................20 电源管理功能........................20 ACPI...........................20 电源连接器 .........................20 风扇连接器 .........................20 风扇速度控制（Intel Intel 精确冷却技术）） ...20 ® （ Precision Cooling Technology 挂起到 RAM（瞬时可用计算机技术）.................21 USB 唤醒........................22 PS/2 键盘／鼠标唤醒....................22 PME# 唤醒支持 ......................22 扬声器 ..........................22 电池.............................22 实时时钟..........................22... - Page 6 设置 BIOS 配置跳线块......................48 清除口令..........................49 背面板连接器........................50 更换电池..........................52 3 BIOS ® Express BIOS Update Utility（Intel 快速 BIOS 更新实用程序）更新 BIOS ..57 使用 Intel 使用 Iflash Memory Update Utility（Iflash 内存更新实用程序）更新 BIOS ......58 获取 BIOS 更新文件 ....................58 更新 BIOS ........................58 恢复 BIOS ........................59 4 可信平台模块（可选）...
- Page 7 符合标准与规范 符合标准与规范 符合标准与规范 安全规范..........................75 欧盟符合标准声明........................75 产品生态声明........................76 EMC（电磁兼容性）规范 ....................77 产品认证标志（桌面主板级）....................78 图 图 图 图 图 1. 桌面主板 D915GMH 组件 ..................12 图 2. 备用电源指示灯位置 ....................21 图 3. 安装 I/O 防护板......................26 图 4. 桌面主板 D915GMH 安装孔位置................27 图 5. 抬起插座拉杆 ......................28 图 6. 抬起压板并注意勿触碰插座触点................28 图...
- Page 8 表 表 表 表 表 1. 功能摘要 ........................9 表 2. 制造选项 ........................11 表 3. 桌面主板 D915GMH 组件 ..................13 表 4. 桌面主板 D915GMH 内存配置 .................15 表 5. RJ-45 10/100 以太网 LAN 连接器 LED 指示灯............17 表 6. RJ-45 10/100/1000 千兆位以太网 LAN 连接器 LED 指示灯 ........18 表...
-
Page 9: 制造选项
1 桌面主板功能 桌面主板功能 桌面主板功能 桌面主板功能 本章简要描述 Intel 桌面主板 D915GMH 的主要功能和特性。表 1 总结了本桌面主板的主要 ® 功能。 表 表 表 表 1. 功能摘要 功能摘要 功能摘要 功能摘要 uBTX 结构（10.5 英寸 X 10.4 英寸） 形状参数 形状参数 形状参数 形状参数 处理器 处理器 处理器 处理器 支持采用 LGA775 封装的 Intel ®... - Page 10 • 用于监视风扇活动的三个风扇感测输入 • 远程二极管温度感测 • Intel ® Precision Cooling Technology（Intel 精确冷却技术）风扇速度控制， 可根据处理器温度自动调节处理器风扇转速，并可根据系统温度自动调节机箱 风扇转速 • 用于检测超范围值的电压感测 安全（可选） 安全（可选） 安全（可选） 安全（可选） Trusted Platform Module（可信平台模块）（可选） 相关链接： ： ： ： 相关链接 相关链接 相关链接 有关 Intel 桌面主板 D915GMH 的更详尽信息，包括产品技术规格 (TPS)、BIOS 更新和设备 驱动程序等，请访问以下 Intel 万维网站点： http://support.intel.com/support/motherboards/desktop/...
-
Page 11: 桌面主板功能 桌面主板功能
桌面主板功能 桌面主板功能 桌面主板功能 桌面主板功能 制造选项 制造选项 制造选项 制造选项 表 2 显示了桌面主板 D915GMH 的制造选项。 表 表 表 表 2. 制造选项 制造选项 制造选项 制造选项 选项 选项 选项 选项 说明 说明 说明 说明 • Intel LAN 子系统 ® 82562EZ 每秒 10/100 Mbit 平台 LAN 连接 (PLC) 设备，附带 RJ-45 连接器... -
Page 12: 桌面主板组件
Intel 桌面主板 桌面主板 桌面主板 桌面主板 D915GMH 产品指南 产品指南 产品指南 产品指南 桌面主板组件 桌面主板组件 桌面主板组件 桌面主板组件 图 1 显示了桌面主板 D915GMH 主要组件的大致位置。 Line In RJ45 Intel 82801 (ICH) Intel 82915G (GMCH) OM17178 图 图 图 图 1. 桌面主板 桌面主板 D915GMH 组件 组件 桌面主板... - Page 13 桌面主板功能 桌面主板功能 桌面主板功能 桌面主板功能 表 表 表 表 3. 桌面主板 桌面主板 D915GMH 组件 桌面主板 桌面主板 组件 组件 组件 标签 标签 说明 说明 标签 标签 说明 说明 前面板音频接头连接器 机箱开启接头连接器 主电源连接器 (2x12) USB 接头连接器 PCI Express x1 连接器 PCI 总线附加卡连接器 PCI Express x16 连接器...
-
Page 14: 处理器
处理器 处理器 处理器 注意 注意 注意 注意 若未使用 BTX 电源系统，或未将 12 V (2x2) 处理器核心电压电源系统连接器连接到桌面 主板 D915GMH 上，则可能对桌面主板和／或电源系统造成损害。 桌面主板 D915GMH 支持安装一只采用 LGA775 封装的 Intel Pentium 4 处理器。桌面主板 上不包括处理器，须单独购买。处理器通过 LGA775 插座连接到 Intel 桌面主板上。 有关桌面主板 D915GMH 支持的处理器列表，请访问以下万维网站点： http://support.intel.com/support/motherboards/desktop/ 相关链接： 相关链接： 相关链接： 相关链接： 有关以下各项的详情，请访问以下所列链接或参阅本指南的相关章节：... -
Page 15: 主内存
主内存 主内存 注释 注释 注释 注释 为了完全符合所有适用的 Intel SDRAM 内存规范，应在本桌面主板上安装支持串行设备 ® 检测 (SPD) 数据结构的 DIMM 内存模块。如果您安装的内存模块不支持 SPD，开机时屏幕 上将显示一条说明此状况的消息。BIOS 会尝试配置内存控制器，以便正常运行。 本桌面主板 D915GMH 支持表 4 定义的双通道或单通道内存配置。 表 表 表 表 4. 桌面主板 D915GMH 内存配置 桌面主板 内存配置 桌面主板 桌面主板 内存配置 内存配置 内存速度 内存速度... -
Page 16: Intel 915G Express 芯片组
芯片组 ® Intel Intel 915G Express 芯片组包括以下设备： • 带有数字媒体接口的 Intel 82915G 图形和内存控制器枢纽 (GMCH) • Intel 82801FB I/O 控制器枢纽 (ICH6) 或 Intel 82801FR I/O 控制器枢纽 (ICH6R) • 固件枢纽 (FWH) 相关链接： ： ： ： 相关链接 相关链接 相关链接 有关 Intel 915G Express 芯片组的详情，请访问以下所列链接：... -
Page 17: 输入／输出 (I/O) 控制器
• 智能电源管理，包括可编程唤醒事件接口 • PCI 电源管理支持 LAN 子系统 子系统 子系统 子系统 LAN 与 Intel 82801FB (ICH6) 一起，提供了一个快速 PCI LAN 子系统。LAN 子系统提供 以下功能： • Intel 82562EZ 10/100 以太网 LAN 或 Marvell 10/100/1000 千兆位以太网 LAN • 支持 RJ-45 连接器并具备状态 LED 指示灯 • 可编程转接阈值... -
Page 18: 高速 Usb 2.0 支持
Intel 桌面主板 桌面主板 桌面主板 D915GMH 产品指南 桌面主板 产品指南 产品指南 产品指南 表 6 描述了当桌面主板接通电源且 10/100/1000 千兆位以太网 LAN 子系统正在工作时 指示灯的状态。 表 表 表 表 6. RJ-45 10/100/1000 千兆位以太网 千兆位以太网 千兆位以太网 LAN 连接器 千兆位以太网 连接器 连接器 LED 指示灯 连接器 指示灯 指示灯 指示灯 LED 指示灯颜色... -
Page 19: 扩展能力
桌面主板功能 桌面主板功能 桌面主板功能 桌面主板功能 扩展能力 扩展能力 扩展能力 扩展能力 本桌面主板支持以下各项： • 一块 PCI Express x16 附加卡 • 一块 PCI Express x1 附加卡 • 两块 PCI 总线附加卡 相关链接 相关链接： ： ： ： 相关链接 相关链接 有关安装 PCI Express x16 卡的详情，请参阅第 2 章第 38 页。 BIOS BIOS（基本输入输出系统）提供开机自检... -
Page 20: 机箱开启
电源连接器 本桌面主板有三个电源连接器。有关这些电源连接器的位置，请参见第 45 页图 22 和第 46 页图 23。 风扇连接器 风扇连接器 风扇连接器 风扇连接器 本桌面主板有一个 4 针处理器风扇接头连接器和两个 3 针机箱风扇接头连接器。有关这些 风扇接头连接器的位置，请参见第 44 页图 21。 风扇速度控制（ （ （ （ Intel ® Precision Cooling Technology 风扇速度控制 风扇速度控制 风扇速度控制 Intel 精确冷却技术 精确冷却技术 精确冷却技术）） 精确冷却技术 ））... -
Page 21: 挂起到 Ram（瞬时可用计算机技术
桌面主板功能 桌面主板功能 桌面主板功能 桌面主板功能 处理器一块提供的机箱风扇散热器时，建议启用处理器风扇速度控制功能（默认 BIOS 设置）。禁用机箱风扇速度控制功能也将使机箱风扇总以全速运行。如果连接到任何受控 机箱风扇接头连接器上的风扇是自控型的，那么，请禁用机箱风扇速度控制功能。 系统整体噪音的降低情况视系统配置和操作环境的不同而异。 挂起到 挂起到 RAM（瞬时可用计算机技术） （瞬时可用计算机技术） 挂起到 挂起到 （瞬时可用计算机技术） （瞬时可用计算机技术） 注意 注意 注意 注意 要启用瞬时可用计算机技术，电源系统的 5 V 备用线路必须能够提供充足的 +5 V 备用 电流。如果在应用瞬时可用计算机技术时不能提供充足的备用电流，可能会损坏电源 系统和／或影响 ACPI S3 睡眠状态功能。 注意 注意 注意 注意 本桌面主板使用的电源系统必须能够提供足够的备用电流以支持标准的瞬时可用（ACPI S3 睡眠状态）配置。如果用以支持来自 PCI 和／或 USB 总线的多个唤醒事件所需的备用电流 超出了电源系统的供电能力，则桌面主板可能会丢失存储在内存中的寄存器设置。... -
Page 22: Usb 唤醒
Intel 桌面主板 桌面主板 桌面主板 桌面主板 D915GMH 产品指南 产品指南 产品指南 产品指南 相关链接 相关链接： ： ： ： 相关链接 相关链接 有关本桌面主板备用电流要求的更详尽信息，请访问以下万维网站点并选择 Technical Documentation（技术文档）链接，参阅 TPS 说明： http://developer.intel.com/design/motherbd/ USB 唤醒 唤醒 唤醒 唤醒 注释 注释 注释 注释 USB 唤醒要求使用支持 USB 唤醒的 USB 外围设备。 USB 总线活动可将计算机从 ACPI S1 或 S3 状态唤醒。... -
Page 23: 安装和更换桌面主板组件 安装和更换桌面主板组件
2 安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 本章将告诉您如何： • 安装 BTX I/O 防护板 • 安装和拆卸桌面主板 • 安装和拆卸处理器及内存 • 安装和拆卸 PCI Express x16 卡 • 连接 IDE 和串行 ATA 电缆 • 连接内部接头连接器 • 设置音频子系统 • 连接风扇和电源电缆 • 连接其它连接器 • 设置 BIOS 配置跳线 • 清除口令... -
Page 24: 安装注意事项
Intel 桌面主板 桌面主板 桌面主板 桌面主板 D915GMH 产品指南 产品指南 产品指南 产品指南 安装注意事项 安装注意事项 安装注意事项 安装注意事项 当您安装并测试 Intel 桌面主板时，请遵守安装说明中的所有警告和注意事项。 为避免造成人身伤害，请注意： • 连接器上的尖锐引脚或插针 • 印刷电路组件上的尖锐引脚或插针 • 机箱的毛边和利角 • 高温组件（如处理器、稳压器和散热器等） • 可能引起短路的线缆破损 一些计算机操作和组装工作必须由合格的技术人员完成，并需遵守所有相关警告和注意 事项。 安装指导 安装指导 安装指导 安装指导 注意 注意 注意 注意 在安装本桌面主板组件时，请按照以下指导进行操作，以符合安全标准和规范要求。 阅读并遵守以下所有指导，以及随机箱和相关模块提供的说明。如果机箱说明与以下说明或... -
Page 25: Btx 机箱和组件认证
安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 BTX 机箱和组件认证 机箱和组件认证 机箱和组件认证 机箱和组件认证 确保 BTX 机箱和特定组件，如 BTX 电源系统、外围设备驱动器、缆线及电缆等，均符合 所在国家或当地市场规定的规格及标准。产品上的认证商认证标志是通过相应标准认证的 证明。典型的产品认证包括： • 在欧洲 在欧洲 在欧洲 在欧洲 CE 标志表明符合欧洲相关的所有要求。如果机箱和其它组件上没有相应的 CE 标志， 则应从供应商处获得由供应商签发的符合欧洲 EMC（电磁兼容性）规章和低电压规章 （如适用）的声明。此外，根据产品的功能，可能还需要获得其它标准符合声明，如符 合无线电和电信终端设备 (R&TTE) 规章的声明。 • 在美国 在美国 在美国 在美国 由国家认证测试实验室 (NRTL) – 如 UL、CSA 或 ETL – 签发的认证标志，表明符合 安全要求。缆线和电缆也必须通过... -
Page 26: 仅用于设计计划内的应用领域
Intel 桌面主板 桌面主板 桌面主板 D915GMH 产品指南 桌面主板 产品指南 产品指南 产品指南 仅用于设计计划内的应用领域 仅用于设计计划内的应用领域 仅用于设计计划内的应用领域 仅用于设计计划内的应用领域 所有 Intel 桌面主板均已经过评估测试，并认定为信息技术设备 (I.T.E.)，可安装于家用、 商用、学校、计算机房或类似场所的个人计算机中。本产品在其它应用领域或应用环境 （如医疗、工业、报警系统、测试设备等）下的适用性，尚待进一步鉴定。 相关链接： 相关链接： 相关链接： 相关链接： 有关符合规范及标准的详情，请参阅第 75 页附录 B。 安装 BTX I/O 防护板 安装 安装 安装 防护板 防护板 防护板 随本桌面主板提供了一块 BTX I/O 防护板，其尺寸与 ATX I/O 防护板有所不同。在机箱内... -
Page 27: 安装和拆卸桌面主板
以下步骤只允许由合格的技术人员完成。在执行此处描述的步骤之前，必须先断开计算机 以下步骤只允许由合格的技术人员完成。在执行此处描述的步骤之前，必须先断开计算机 以下步骤只允许由合格的技术人员完成。在执行此处描述的步骤之前，必须先断开计算机 电源。如果在打开计算机机箱之前没有断开计算机电源，则可能导致人身伤害或设备损坏。 电源。如果在打开计算机机箱之前没有断开计算机电源，则可能导致人身伤害或设备损坏。 电源。如果在打开计算机机箱之前没有断开计算机电源，则可能导致人身伤害或设备损坏。 电源。如果在打开计算机机箱之前没有断开计算机电源，则可能导致人身伤害或设备损坏。 注释 注释 注释 注释 有关标准和规范要求，请参阅附录 B。 BTX 机箱要求安装 D915GMH 桌面主板和电源系统。有关安装和拆卸桌面主板的说明， 请参阅 BTX 机箱手册。 图 4 显示了本桌面主板 D915GMH 上七个安装孔的位置。 OM17179 图 图 图 图 4. 桌面主板 桌面主板 桌面主板 D915GMH 安装孔位置 桌面主板 安装孔位置 安装孔位置 安装孔位置... -
Page 28: 安装和拆卸处理器
Intel 桌面主板 桌面主板 桌面主板 D915GMH 产品指南 桌面主板 产品指南 产品指南 产品指南 安装和拆卸处理器 安装和拆卸处理器 安装和拆卸处理器 安装和拆卸处理器 以下向您介绍如何将处理器安装到桌面主板上。 安装处理器 安装处理器 安装处理器 安装处理器 注意 注意 注意 注意 在安装或拆卸处理器之前，应确保已从计算机上拔下电源电缆，以切断交流电源；备用电源 LED 指示灯不应亮起（参见第 21 页图 2）。否则，可能会损坏处理器和桌面主板。 要安装处理器，请按以下说明操作： 1. 请遵守第 23 页“开始之前”中的注意事项。 2. 按下插座拉杆并使其离开插座，打开插座拉杆（参见图 5 中的 A 和 B）。... -
Page 29: 图 7. 拆卸插座保护罩
安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 4. 从压板上取下插座的塑料保护罩。请勿将插座保护罩丢弃。每当从插座中拆除 处理器后，总要把插座保护罩重新盖好（参见图 7 中的 E）。 OM17228 图 图 图 图 7. 拆卸插座保护罩 拆卸插座保护罩 拆卸插座保护罩 拆卸插座保护罩 5. 从处理器保护罩中取出处理器。只准握持处理器的边缘部位，小心不要触及处理器 的底部。请勿将处理器保护罩丢弃。每当从插座上拆除处理器后，总要把处理器放 回包装中（参见图 8）。 OM17213 图 图 图 图 8. 从处理器保护罩中取出处理器／注意勿触碰 从处理器保护罩中取出处理器／注意勿触碰 从处理器保护罩中取出处理器／注意勿触碰 从处理器保护罩中取出处理器／注意勿触碰... -
Page 30: 图 9. 安装处理器
Intel 桌面主板 桌面主板 桌面主板 D915GMH 产品指南 桌面主板 产品指南 产品指南 产品指南 6. 用拇指和食指握住处理器，握持方位如图 9 所示。确保手指对准插座上的切口（参见 图 9 中的 F）。使凹口（参见图 9 中的 G）与插座对齐（参见图 9 中的 H）。垂直向下 降低处理器，切勿使处理器在插座上倾斜或滑动。 OM17214 图 图 图 图 9. 安装处理器 安装处理器 安装处理器 安装处理器 7. 向下按压压板（图 10 中的 I），使其闭合，然后扳回并扣紧插座拉杆（图 10 中的 J）。... -
Page 31: 连接处理器风扇散热器电缆
安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 连接处理器风扇散热器电缆 连接处理器风扇散热器电缆 连接处理器风扇散热器电缆 连接处理器风扇散热器电缆 将处理器风扇散热器电缆连接到 4 针处理器风扇连接器上（参见图 11）。 OM17208 图 图 图 图 11. 将处理器风扇散热器电缆连接到 将处理器风扇散热器电缆连接到 将处理器风扇散热器电缆连接到 将处理器风扇散热器电缆连接到处理器风扇连接器上 处理器风扇连接器上 处理器风扇连接器上 处理器风扇连接器上 拆卸处理器 拆卸处理器 拆卸处理器 拆卸处理器 有关如何拆卸处理器风扇散热器和处理器的说明，请参阅处理器安装手册，或访问以下 Intel 万维网站点： http://support.intel.com/support/processors/pentium4/intnotes478.htm... -
Page 32: 安装和拆卸内存
注释 注释 注释 注释 为了完全符合所有适用的 Intel SDRAM 内存规范，应在本桌面主板上安装支持串行设备检测 (SPD) 数据结构的 DIMM 内存模块。有关 PC 串行设备检测规格的详情，请访问以下万维网 站点： http://www.intel.com/technology/memory/pcsdram/spec/ 在桌面主板 D915GMH 上具备四个 184 针 DDR DIMM 内存模块插座，在通道 A 和通道 B 上分别标示为 DIMM0（蓝色）和 DIMM1（黑色）。 双通道内存配置准则 双通道内存配置准则 双通道内存配置准则 双通道内存配置准则 在安装 DIMM 之前，请阅读并遵守以下准则以进行双通道配置。 两条或四条 DIMM 两条或四条... -
Page 33: 图 13. 双通道配置示例 2
安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 如果要使用更多条内存，则将另两个成对匹配的 DIMM 分别安装到通道 A 和通道 B 的 DIMM 1（黑色）插座内（参见图 13）。 通道 A 256 MB、 、 、 、 400 MHz DIMM 0 512 MB、 、 、 、 400 MHz DIMM 1 通道 B 256 MB、 、 、 、 400 MHz DIMM 0 512 MB、... -
Page 34: 安装 Dimm
Intel 桌面主板 桌面主板 桌面主板 D915GMH 产品指南 桌面主板 产品指南 产品指南 产品指南 安装 DIMM 安装 安装 安装 1. 请遵守第 23 页“开始之前”中的注意事项。 2. 关闭所有与计算机连接的外围设备。关闭计算机电源并断开交流电源电缆。 3. 拆下计算机箱盖，找到 DIMM 插座（参见图 15）。 DIMM 0 DIMM 1 DIMM 0 Intel 82801 (ICH) DIMM 1 82915P Intel (GMCH) OM17182 图... -
Page 35: 拆卸 Dimm
安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 拆卸 DIMM 拆卸 拆卸 拆卸 要拆卸 DIMM 内存模块，请按以下步骤操作： 1. 请遵守第 23 页“开始之前”中的注意事项。 2. 关闭所有与计算机连接的外围设备。关闭计算机电源。 3. 从计算机上拔下交流电源电缆。 4. 拆下计算机箱盖。 5. 轻轻地将 DIMM 插座两端的卡固销子向外推，使其张开。DIMM 会从插座中弹出。 6. 用手握住 DIMM 的边缘，将其从插座中取出，并放入防静电袋中。 7. 重新安装并连接您为方便在 DIMM 插座上操作而拆下或断开的部件。 8. 重新盖好计算机箱盖，然后重新连接好交流电源电缆。... -
Page 36: 安装和拆卸 Pci Express X16 卡
Intel 桌面主板 桌面主板 桌面主板 D915GMH 产品指南 桌面主板 产品指南 产品指南 产品指南 安装和拆卸 PCI Express x16 卡 卡 卡 卡 安装和拆卸 安装和拆卸 安装和拆卸 注意 注意 注意 注意 当在本桌面主板上安装任何 PCI Express x16 卡时，应首先确保 PCI Express x16 卡已完全 插入 PCI Express x16 连接器，然后才可打开系统电源。如果卡未完全插入 PCI Express 连接器，则可能导致在... -
Page 37: 连接 Ide 电缆
在已连接 ATAPI 主设备的同一条 IDE 电缆上，请不要连接另一个 ATA 设备作为从设备。 例如，在连接 ATAPI CD-ROM 驱动器的电缆上，不要再连接一个 ATA 硬盘驱动器作为从盘。 为确保电缆正常工作： • 请遵守第 23 页“开始之前”中的注意事项。 • 将电缆带有单连接器的一端连接到 Intel 桌面主板上（图 17 中的 A）。 • 将电缆带有相邻双连接器的一端连接到驱动器上（图 17 中的 B）。 OM17209 图 图 图 图 17. 连接 连接 连接 IDE 电缆... -
Page 38: 连接串行 Ata (Sata) 电缆
Intel 桌面主板 桌面主板 桌面主板 D915GMH 产品指南 桌面主板 产品指南 产品指南 产品指南 连接串行 连接串行 ATA (SATA) 电缆 连接串行 连接串行 电缆 电缆 电缆 此 SATA 电缆（4 芯）支持串行 ATA 协议，并可将一个驱动器连接到桌面主板上。此电缆 的任何一端都可连接到 SATA 驱动器或桌面主板的连接器上。 要使电缆正常工作： 1. 请遵守第 23 页“开始之前”中的注意事项。 2. 将电缆的任何一端连接到桌面主板的连接器上（图 18 中的 A）。 3. 将电缆的另一端连接到驱动器上（图 18 中的 B）。... -
Page 39: 为 Raid 配置系统（可选
安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 为 为 为 为 RAID 配置系统（可选） 配置系统（可选） 配置系统（可选） 配置系统（可选） 为 为 为 为 Intel Matrix Storage Technology（ （ （ （ Intel 矩阵存储技术 矩阵存储技术） ） ） ） 配置 配置 BIOS 矩阵存储技术 矩阵存储技术 配置 配置 1. 组装您的系统，并连接两个 SATA 硬盘驱动器。... -
Page 40: 连接内部接头连接器
Intel 桌面主板 桌面主板 桌面主板 D915GMH 产品指南 桌面主板 产品指南 产品指南 产品指南 连接内部接头连接器 连接内部接头连接器 连接内部接头连接器 连接内部接头连接器 在将电缆连接到内部接头连接器之前，请先阅读并遵守第 23 页“开始之前”中的注意 事项。图 19 显示了内部接头连接器的位置。 Port1L Presence# Port1R Port2R Sense1_Ret Sense_Send Key (no pin) Port2L Sense2_Ret USB A USB B Key (no pin) Ground Ground... -
Page 41: 安装前面板音频连接器
安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 安装前面板音频连接器 安装前面板音频连接器 安装前面板音频连接器 安装前面板音频连接器 图 19 中的 E（第 40 页）显示了黄色前面板音频接头连接器的位置。表 7 显示了前面板音频 接头连接器的引脚分配。 表 表 表 表 7. 前面板音频接头连接器信号名称 前面板音频接头连接器信号名称 前面板音频接头连接器信号名称 前面板音频接头连接器信号名称 引脚 引脚 引脚 引脚 信号名称 信号名称 信号名称 信号名称 引脚 引脚 引脚 引脚 信号名称 信号名称 信号名称... -
Page 42: Ieee 1394 接头连接器（可选
Intel 桌面主板 桌面主板 桌面主板 桌面主板 D915GMH 产品指南 产品指南 产品指南 产品指南 IEEE 1394 接 接 接 接 头连接器（可选） 头连接器（可选） 头连接器（可选） 头连接器（可选） 图 19 中的 C（第 40 页）显示了可选蓝色 IEEE 1394 接头连接器的位置。表 8 列出了这些 接头连接器的引脚分配。 表 表 表 表 8. IEEE 1394 接头连接器信号名称... -
Page 43: 连接到灵活音频系统
安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 连接到灵活音频系统 连接到灵活音频系统 连接到灵活音频系统 连接到灵活音频系统 从 Intel Express Installer（Intel 快速安装程序）光盘上安装好 Realtek 音频驱动程序之后， 便可以启用多声道音效功能。 图 20 显示了背面板音频连接器的两种分配方案。下表列出了默认的连接器分配。如果使用 两只扬声器，请将其分别连接到 (B) 上。这些连接器通过音频驱动程序接口可实现任务再 分配功能。如果使用八只扬声器，请重新分配音频输入的任务，使其作为侧方左／右音频 输出。 OM17205 项目 项目 连接器分配 连接 器分配 项目 项目 连接 连接 器分配 器分配 音频线路输入（可通过任务再分配而作 为输出） 前方左／右音频输出 话筒输入（可通过任务再分配而作... -
Page 44: 连接风扇和电源电缆
Intel 桌面主板 桌面主板 桌面主板 桌面主板 D915GMH 产品指南 产品指南 产品指南 产品指南 连接风扇和电源电缆 连接风扇和电源电缆 连接风扇和电源电缆 连接风扇和电源电缆 连接风扇电缆 连接风扇电缆 连接风扇电缆 连接风扇电缆 图 21 显示了风扇接头连接器的位置。将处理器风扇散热器电缆连接到桌面主板上 的 4 针处理器风扇接头连接器上。将机箱风扇电缆连接到 3 针风扇接头连接器上。 OM17185 图 图 图 图 21. 风扇接头连接器位置 风扇接头连接器位置 风扇接头连接器位置 风扇接头连接器位置... -
Page 45: 连接电源电缆
安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 连接电源电缆 连接电源电缆 连接电源电缆 连接电源电缆 注意 注意 注意 注意 若未使用 BTX 电源系统，或未将 12 V (2x2) 处理器核心电压电源系统连接器连接到桌面 主板上，则可能对桌面主板和／或电源系统造成损害。 连接 连接 2x10 电源系统电缆 连接 连接 电源系统电缆 电源系统电缆 电源系统电缆 位于桌面主板上的 2x12 主电源连接器向后兼容采用 2x10 电源连接方式的 BTX 电源系统。 当采用功能消耗最高可达 75 瓦的 PCI Express 视频卡时，建议为采用 2x10 连接方式的 BTX 电源系统采用... - Page 46 Intel 桌面主板 桌面主板 桌面主板 D915GMH 产品指南 桌面主板 产品指南 产品指南 产品指南 连接 连接 2x12 电源系统电缆 连接 连接 电源系统电缆 电源系统电缆 电源系统电缆 如果您拥有 2x12 电源系统，请按以下指导操作。图 23 显示了电源连接器的位置。 2X12 OM17189 图 图 图 图 23. 连接 连接 连接 连接 2x12 电源系统电缆 电源系统电缆 电源系统电缆 电源系统电缆...
-
Page 47: 其它连接器
安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 其它连接器 其它连接器 其它连接器 其它连接器 图 24 显示了 PCI 总线附加卡连接器、PCI Express x1 附加卡连接器和软盘驱动器连接器的 位置。 OM17181 项目 项目 项目 项目 说明 说明 说明 说明 PCI Express x1 连接器 PCI 总线附加卡连接器 1（SMBus 连接） PCI 总线附加卡连接器 2（SMBus 连接） 软盘驱动器连接器 图 图 图 图 24. 其它连接器位置 其它连接器位置... -
Page 48: 设置 Bios 配置跳线块
Intel 桌面主板 桌面主板 桌面主板 D915GMH 产品指南 桌面主板 产品指南 产品指南 产品指南 设置 设置 BIOS 配置跳线块 设置 设置 配置跳线块 配置跳线块 配置跳线块 注意 注意 注意 注意 更改跳线之前，必须先关闭计算机电源，并从计算机上拔下电源电缆。若在计算机处于通电 状态下调整跳线，可能导致计算机运行不稳定。 图 25 显示了本桌面主板上 BIOS 配置跳线的位置。 OM17186 图 图 图 图 25. BIOS 配置跳线块位置 配置跳线块位置 配置跳线块位置... -
Page 49: 清除口令
安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 清除口令 清除口令 清除口令 清除口令 以下步骤假定桌面主板已安装到计算机中，而且配置跳线块已设置为正常模式。 1. 请遵守第 23 页“开始之前”中的注意事项。 2. 关闭所有与计算机连接的外围设备。关闭计算机电源。将计算机的电源电缆与交流电源 （墙壁电源插座或电源适配器）断开。 3. 拆下计算机箱盖。 4. 在桌面主板上找到配置跳线块（参见图 25）。 5. 如下图所示，让跳线接通 2-3 号针。 6. 重新盖好计算机箱盖，连接计算机电源电缆并启动计算机。 7. 计算机开始执行设置程序。设置程序显示 Maintenance（维护）菜单。 8. 用箭头键选择 Clear Passwords（清除口令）项。按 <Enter> 键，设置程序会显示一个弹 出式屏幕，要求您确认清除口令。选择 Yes（是）并按 <Enter> 键。设置程序再次显示 Maintenance（维护）菜单。... -
Page 50: 背面板连接器
Intel 桌面主板 桌面主板 桌面主板 D915GMH 产品指南 桌面主板 产品指南 产品指南 产品指南 背面板连接器 背面板连接器 背面板连接器 背面板连接器 注释 注释 注释 注释 位于背面板上的线路输出连接器仅设计用于为耳机或扩音扬声器供电。如果将无源 （无扩音）扬声器连接到此输出口上，可能会引起音质不佳。 图 26 显示了背面板连接器（有五个音频端口）的位置。 Line In RJ45 OM17200 图 图 图 图 26. 背面板连接器（有五个音频端口） 背面板连接器（有五个音频端口） 背面板连接器（有五个音频端口） 背面板连接器（有五个音频端口）... - Page 51 安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 图 27 显示了背面板连接器（有三个音频端口）的位置。 Line In RJ45 OM17201 图 图 图 图 27. 背面板连接器（有三个音频端口） 背面板连接器（有三个音频端口） 背面板连接器（有三个音频端口） 背面板连接器（有三个音频端口）...
-
Page 52: 更换电池
Intel 桌面主板 桌面主板 桌面主板 D915GMH 产品指南 桌面主板 产品指南 产品指南 产品指南 更换电池 更换电池 更换电池 更换电池 实时时钟和 CMOS 内存由一只币形电池 (CR2032) 提供电源。从计算机上拔下电源电缆后， 该电池的预计工作寿命为三年。计算机接通电源后，由电源系统产生的备用电流可延长电池 的工作时间。在 25 ºC 环境温度并应用 3.3 VSB 的情况下，时钟的误差为每年 ± 13 分钟。 当电压低于某一特定值时，CMOS RAM 中存储的 BIOS 设置值（如日期和时间等）可能会 不准确。更换电池时，应使用同类型的新电池。第 55 页图 28 显示了该电池的位置。... - Page 53 安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 AVVERTIMENTO Esiste il pericolo di un esplosione se la pila non viene sostituita in modo corretto. Utilizzare solo pile uguali o di tipo equivalente a quelle consigliate dal produttore. Per disfarsi delle pile usate, seguire le istruzioni del produttore. PRECAUCIÓN Existe peligro de explosión si la pila no se cambia de forma adecuada.
- Page 54 Intel 桌面主板 桌面主板 桌面主板 D915GMH 产品指南 桌面主板 产品指南 产品指南 产品指南 AWAS Risiko letupan wujud jika bateri digantikan dengan jenis yang tidak betul. Bateri sepatutnya dikitar semula jika boleh. Pelupusan bateri terpakai mestilah mematuhi peraturan alam sekitar tempatan. OSTRZEŻENIE Istnieje niebezpieczeństwo wybuchu w przypadku zastosowania niewłaściwego typu baterii. Zużyte baterie należy w miarę...
- Page 55 安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 СТОРОГА СТОРОГА СТОРОГА OСТОРОГА Використовуйте батареї правильного типу, інакше існуватиме ризик вибуху. Якщо можливо, використані батареї слід утилізувати. Утилізація використаних батарей має бути виконана згідно місцевих норм, що регулюють охорону довкілля. 要更换电池，请按以下步骤操作： 1. 请遵守“开始之前”中的注意事项（参阅第 23 页）。 2.
- Page 56 Intel 桌面主板 桌面主板 桌面主板 D915GMH 产品指南 桌面主板 产品指南 产品指南 产品指南...
-
Page 57: Bios
更新实用程序 更新实用程序） ） ） ） 更新 更新实用程序 更新 更新 更新 BIOS 使用 Intel Express BIOS Update Utility（Intel 快速 BIOS 更新实用程序）可在 Windows 环境下更新系统 BIOS。BIOS 文件包含在自动更新的实用程序中，该实用程序也包含 Intel Flash Memory Update Utility（Intel 快闪内存更新实用程序）功能，使用非常简便， ® 且配有基于 Windows 的安装向导。 要使用 Intel Express BIOS Update Utility（Intel 快速 BIOS 更新实用程序）来更新 BIOS，... -
Page 58: 使用 Iflash Memory Update Utility（Iflash 内存更新实用程序）更新 Bios
通过 BIOS 更新文件可将 BIOS 更新到新的版本。BIOS 更新文件是一个自解压的压缩 文件，其中包含更新 BIOS 所需的所有文件。BIOS 更新文件包括： • 新的 BIOS 文件 • BIOS 恢复文件 • Intel Flash Memory Update Utility（Intel 快闪内存更新实用程序） 您可从计算机供应商处获得 BIOS 更新文件，也可访问以下 Intel 万维网站点并导航到 桌面主板 D915GMH 页面进行下载： http://support.intel.com/support/motherboards/desktop 导航至 D915GMH 页面，单击 “[ ” ， view Latest BIOS updates 最新... -
Page 59: 恢复 Bios
BIOS 恢复 BIOS 恢复 恢复 恢复 一般而言，在更新 BIOS 过程中很少会发生中断。但是，若一旦出现中断，则可能损坏 BIOS。如果更新失败，请按以下步骤恢复 BIOS。以下步骤使用设置程序的恢复模式。 有关设置程序模式的更多详情，请参阅第 48 页。 注释 注释 注释 注释 由于启动块程序区内只有很少的程序码，所以无法支持视频显示。在此过程中，屏幕上将 看不到任何显示。您需要通过倾听扬声器并观察软盘驱动器 LED 指示灯来监视此过程。 1. 关闭计算机电源，断开计算机电源电缆，并断开所有外部连接的外围设备。 2. 拆下计算机箱盖，在桌面主板上找到配置跳线块（参见图 25）。 3. 如下图所示，取下所有跳线连接，将设置程序设为恢复模式。 4. 将 BIOS 更新启动软盘插入驱动器 A。 5. 盖好计算机箱盖，连接好电源电缆并打开计算机电源以启动计算机。恢复过程需要几 分钟时间。 6. 倾听扬声器： • 通电后，驱动器... - Page 60 Intel 桌面主板 桌面主板 桌面主板 D915GMH 产品指南 桌面主板 产品指南 产品指南 产品指南...
-
Page 61: 可信平台模块（可选） 可信平台模块（可选
• Microsoft Windows 2000 Professional (SP4) 或 Microsoft Windows XP Professional (SP1) 操作系统 • 要求采用 NTFS 文件系统 • Microsoft Internet Explorer* 5.5 或更高版本 • Adobe* Acrobat* 5.0 或更高版本（包括在 Intel Express Installer（Intel 快速安装程序） 光盘中） 潜在数据丢失警告 潜在数据丢失警告 潜在数据丢失警告 潜在数据丢失警告 注意 注意 注意... -
Page 62: 安全注意事项
Intel 桌面主板 桌面主板 桌面主板 D915GMH 产品指南 桌面主板 产品指南 产品指南 产品指南 安全 安全注意事项 安全 安全 注意事项 注意事项 注意事项 安全性与计算机维护的其它方面一样，也需要预先计划。对于安全性而言，其独特性在于要 明辨哪些人是友善的“朋友”，而哪些人是有敌意的访问者。TPM 为系统所有人／用户提 供保护其信息免受恶意破坏的保护机制。TPM 通过有效地在数据上“加锁”的方式提供这 种保护。与现实生活中的锁类似，如果丢失了密钥或／组合密钥，则不仅恶意访问者而且 资产所有人／用户也都不能取用资产（即访问数据）。 TPM 提供了两类密钥：可迁移密钥和非可迁移密钥。可迁移密钥设计用于保护可在多平台 上使用（即解密）的数据。这种密钥的优点是可以将关键数据复制（备份并恢复）到另一个 平台上使用。这种密钥的目的之一是为用户提供便利（有些用户使用多个平台，或者数据需 要供使用不同平台的多个用户使用）。这种密钥的另一个优点是可以将数据从一个发生故障 的平台备份并恢复到一个新的平台上。然而，可迁移密钥可能无法提供特定应用所需的适当 保护级别（例如用户希望将数据限定只在一个平台上使用）。这就需要非可迁移密钥。 非可迁移密钥自身带有一个使用缺陷，虽然密钥可以备份和恢复（即在硬盘发生故障时保护 数据），但在系统或 TPM 发生故障时它却不能保护数据。非可迁移密钥的本质是，它可用 于一个并且只能用于一个 TPM。如果系统或 TPM 发生故障，所有非可迁移密钥以及与它们 关联的所有数据将不可访问，而且无法恢复。... -
Page 63: 紧急恢复文件备份步骤
可信平台模块（可选） 可信平台模块（可选） 可信平台模块（可选） 可信平台模块（可选） 紧急恢复文件备份步骤 紧急恢复文件备份步骤 紧急恢复文件备份步骤 紧急恢复文件备份步骤 紧急恢复标记文件 (SPEmRecToken.xml) 必须保存或分开存储在可移动媒体上（如软盘、 USB 驱动器、可刻录光盘、快擦写存储媒体等）。一旦保存好此文件，应将可移动媒体 存放在安全位置。切勿在硬 切勿在硬盘驱动器上保存任何紧急恢复标记文件的副本 盘驱动器上保存任何紧急恢复标记文件的副本，或将其包括在 切勿在硬 切勿在硬 盘驱动器上保存任何紧急恢复标记文件的副本 盘驱动器上保存任何紧急恢复标记文件的副本 任何硬盘驱动器映像备份中。如果在系统中留有一份紧急恢复标记文件的副本，它可能会 泄露可信平台模块和平台的保密数据。 完成 Infineon Security Platform User Initialization Wizard（Infineon 安全平台用户初始化 向导）后，应将紧急恢复存档文件 (SPEmRecArchive.xml) 复制到可移动媒体上，并存 放在一个安全位置。如果更改了任何密码或添加了新用户，应重复此步骤。 硬盘驱动器映像备份步骤 硬盘驱动器映像备份 步骤 硬盘驱动器映像备份 硬盘驱动器映像备份 步骤 步骤... -
Page 64: 启用可信平台模块
Intel 桌面主板 桌面主板 桌面主板 D915GMH 产品指南 桌面主板 产品指南 产品指南 产品指南 启用可信平台模块 启用可信平台模块 启用可信平台模块 启用可信平台模块 系统在出厂时默认禁用可信平台模块功能，以便系统所有人／最终客户可初始化 TPM， 并配置所有安全性密码。所有人／最终客户应执行以下步骤以启用 TPM。 1. 当计算机显示启动屏幕（或开机自检屏幕）时，按 <F2> 键进入 BIOS 设置程序。 2. 使用箭头键转到 Advanced Menu（高级菜单），在此菜单下，选择 Peripheral Configuration（外围设备配置）。然后按键盘上的 <Enter> 键。 3. 选择 Trusted Platform Module（可信平台模块）并按 <Enter> 键，然后选择 Enabled（启用）... -
Page 65: 恢复步骤
可信平台模块（可选） 可信平台模块（可选） 可信平台模块（可选） 可信平台模块（可选） 15. 按照屏幕提示操作，创建存档和恢复密钥文件，并记录下这些文件的保存位置。密钥存 档文件应保存在可移动媒体上，不使用时应将其存放在一个安全位置。 16. 创建并记录用于保护密钥档案的密码。 17. 提供 TPM 所有人密码以允许 Key Transfer Manager（密钥转移管理器）创建存档文件和 恢复密钥文件。 18. 配置 Key Transfer Manager（密钥转移管理器）完成时，它会在任务栏中放置一个图标， 并自动备份所有与 EMBASSY Trust Suite（EMBASSY 可信套件）关联的新密钥和更新 密钥。如果在生成新密钥时手边没有包含存档文件的可移动媒体，必须在稍后拿来可移 动媒体时以手动方式使用 Key Transfer Manager（密钥转移管理器）备份密钥。 19. 所有与 Infineon Security Platform（Infineon 安全平台）软件关联的密码（所有人、紧急 恢复标记和用户密码）以及与 Wave Systems EMBASSY Trust Suite（Wave Systems EMBASSY 可信套件）和... - Page 66 Intel 桌面主板 桌面主板 桌面主板 D915GMH 产品指南 桌面主板 产品指南 产品指南 产品指南 要求 要求 要求 要求 • Emergency Recovery Archive（紧急恢复存档）（使用 Infineon Security Platform Initiation Wizard（Infineon 安全平台初始化向导）创建） • Emergency Recovery Token（紧急恢复标记）（使用 Infineon Security Platform Initiation Wizard（Infineon 安全平台初始化向导）创建） • Emergency Recovery Token Security Password（紧急恢复标记安全密码）（使用 Infineon Security Platform Initiation Wizard（Infineon 安全平台初始化向导）创建）...
-
Page 67: 清除可信平台模块所有权
可信平台模块（可选） 可信平台模块（可选） 可信平台模块（可选） 可信平台模块（可选） 清除可信平台模块所有权 清除可信平台模块所有权 清除可信平台模块所有权 清除可信平台模块所有权 警告 警告 警告 警告 在连接或断开电缆、安装或拆卸任何桌面主板组件之前，请首先断开桌面主板的交流 在连接或断开电缆、安装或拆卸任何桌面主板组件之前，请首先断开桌面主板的交流 在连接或断开电缆、安装或拆卸任何桌面主板组件之前，请首先断开桌面主板的交流 在连接或断开电缆、安装或拆卸任何桌面主板组件之前，请首先断开桌面主板的交流 电源。否则，可能会导致人身伤害或 电源。否则，可能会导致人身伤害或 电源。否则，可能会导致人身伤害或 电源。否则，可能会导致人身伤害或损坏设备。即使在关闭前面板电源开关以后， 损坏设备。即使在关闭前面板电源开关以后， 损坏设备。即使在关闭前面板电源开关以后， 损坏设备。即使在关闭前面板电源开关以后， 桌面主板上的某些电路仍可能继续带电。 桌面主板上的某些电路仍可能继续带电。 桌面主板上的某些电路仍可能继续带电。 桌面主板上的某些电路仍可能继续带电。 注意 注意 注意 注意 如果清除 如果清除 TPM 所有权，则使用 所有权，则使用 TPM 的任何程序加密的数据均将不可访问。 的任何程序加密的数据均将不可访问。执行数据 如果清除 如果清除... - Page 68 Intel 桌面主板 桌面主板 桌面主板 D915GMH 产品指南 桌面主板 产品指南 产品指南 产品指南...
-
Page 69: 桌面主板资源 内存映射
5 桌面主板资源 桌面主板资源 桌面主板资源 桌面主板资源 内存映射 内存映射 内存映射 内存映射 表 表 表 表 12. 系统内存映射 系统内存映射 系统内存映射 系统内存映射 地址范围（十进制） 地址范围（十进制） 地址范围（十六进制） 地址范围（十六进制） 大小 大小 说明 说明 地址范围（十进制） 地址范围（十进制） 地址范围（十六进制） 地址范围（十六进制） 大小 大小 说明 说明 扩展内存 1024 K - 4194304 K 100000 - FFFFFFFF 4095 MB 运行时... - Page 70 Intel 桌面主板 桌面主板 桌面主板 D915GMH 产品指南 桌面主板 产品指南 产品指南 产品指南 中断 中断 中断 中断 表 表 表 表 14. 中断 中断 中断 中断 IRQ（ （ （ （ 中断请求 中断请求 中断请求 中断请求） ） ） ） 系统资源 系统资源 系统资源 系统资源 I/O 通道检查...
-
Page 71: A 错误消息和指示信号 错误消息和指示信号
A 错误消息和指示信号 错误消息和指示信号 错误消息和指示信号 错误消息和指示信号 桌面主板 D915GMH 通过以下两种方式报告 POST 错误： • 发出笛音码声音信号 • 在显示器上显示错误消息 BIOS 笛音码 笛音码 笛音码 笛音码 在开机自检 (POST) 期间，如果视频配置发生错误（视频卡出现故障或未安装视频卡）， 或外部 ROM 模块没有正确地校验归零，则 BIOS 也会发出笛音信号（一个长音后跟两个 短音）。表 15 列出了 BIOS 的各种笛音码。 表 表 表 表 15. 笛音码 笛音码 笛音码... -
Page 72: Bios 错误消息
Intel 桌面主板 桌面主板 桌面主板 桌面主板 D915GMH 产品指南 产品指南 产品指南 产品指南 BIOS 错误消息 错误消息 错误消息 错误消息 如果 POST（开机自检）期间发生可恢复的错误，BIOS 将显示描述该问题的错误消息。 表 16 对 BIOS 错误消息的含义进行了说明。 表 表 表 表 16. BIOS 错误消息 错误消息 错误消息 错误消息 错误消息 错误消息 说明 说明 错误消息 错误消息 说明... - Page 73 错误消息和指示信号 错误消息和指示信号 错误消息和指示信号 错误消息和指示信号 表 表 表 表 16. BIOS 错误消息 错误消息 错误消息 错误消息（续） 错误消息 错误消息 说明 说明 错误消息 错误消息 说明 说明 上次启动后内存容量减少。如果未曾拆卸内存，可能内存已损坏。 Memory Size Decreased （内存容量减少） 上次启动后内存容量增加。如果未曾添加内存，可能系统出现 Memory Size Increased （内存容量增加） 问题。 上次启动后内存容量发生变化。如果未曾添加或拆卸内存，可能 Memory Size Changed （内存容量发生变化） 内存已损坏。 系统找不到可以启动的设备。 No Boot Device Available （没有可用的启动设备）...
- Page 74 Intel 桌面主板 桌面主板 桌面主板 桌面主板 D915GMH 产品指南 产品指南 产品指南 产品指南...
-
Page 75: B 符合标准与规范 符合标准与规范
本附录包括桌面主板 D915GMH 符合的以下规范、规章和标准信息： • 安全规范 • 欧盟符合标准声明 • 产品生态声明 • 电磁兼容性 (EMC) 规范 • 产品认证标志 安全规范 安全规范 安全规范 安全规范 桌面主板 D915GMH 若以正确方式安装于兼容的主机系统中，将符合表 17 所列的所有安全 规范。 表 表 表 表 17. 安全规范 安全规范 安全规范 安全规范 规范 规范 标题 标题 规范 规范 标题 标题... -
Page 76: 产品生态声明
Intel 桌面主板 桌面主板 桌面主板 D915GMH 产品指南 桌面主板 产品指南 产品指南 产品指南 Dansk Dette produkt er i overensstemmelse med det europæiske direktiv 89/336/EEC & 73/23/EEC. Dutch Dit product is in navolging van de bepalingen van Europees Directief 89/336/EEC & 73/23/EEC. Suomi Tämä tuote noudattaa EU-direktiivin 89/336/EEC & 73/23/EEC määräyksiä. -
Page 77: Emc（电磁兼容性）规范
符 符 符 符 合标准与规范 合标准与规范 合标准与规范 合标准与规范 （电磁兼容性）规范 （电磁兼容性）规范 （电磁兼容性）规范 EMC（电磁兼容性）规范 桌面主板 D915GMH 若以正确方式安装于兼容的主机系统中，将符合表 18 所列的所有电磁 兼容性 (EMC) 规范。 表 表 表 表 18. （电磁兼容性）规范 （电磁兼容性）规范 （电磁兼容性）规范 EMC（电磁兼容性）规范 规范 规范 标题 标题 规范 规范 标题 标题 FCC B 类... -
Page 78: 产品认证标志（桌面主板级
标志 标志 标志 标志 UL 美国／加拿大共同认可组件标志。包括 Intel 桌面主板的相关 UL 文件号： E210882（位于组件一面）。 B 类设备 FCC 合格声明徽标；包括 Intel 名称和型号 D915GMH（位于组件 一面）。 CE 标志。声明符合欧盟 (EU) EMC 规章 (89/336/EEC) 和低电压规章 (73/23/EEC)（位于组件一面）。CE 标志也应显示在包装盒上。 澳大利亚通信管理局 (ACA) C 勾号标志。包括相关 Intel 供应商代码 N-232。 C 勾号标志也应显示在包装盒上。 印刷电路板制造商认可标志：包括独特效果的 UL 认证制造商徽标和易燃性...
