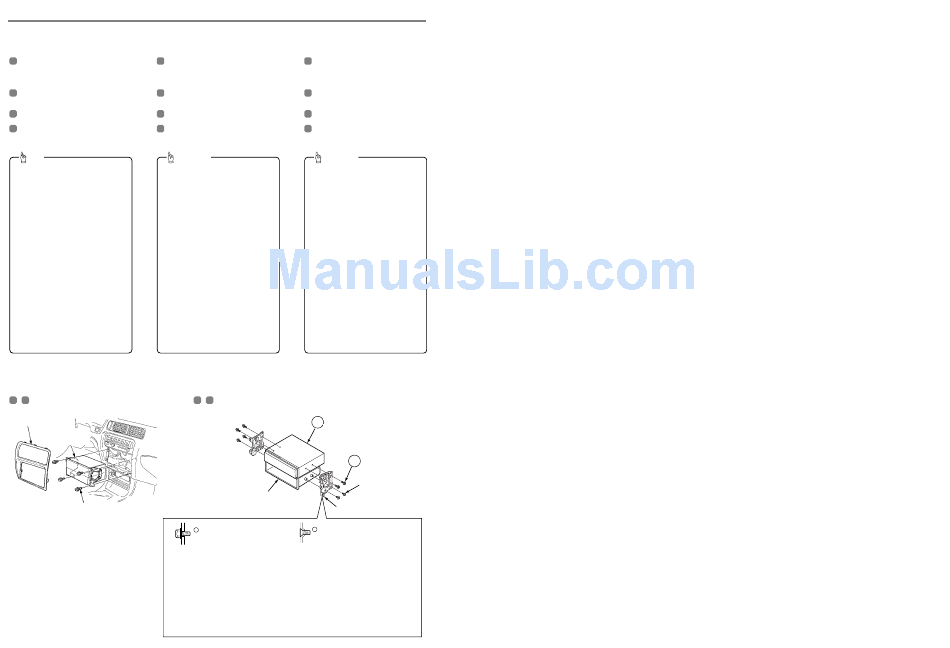

Eclipse CD7200 mkII Installation Manual page 4

If installing the main unit Si se instala la unidad
using the side brackets of principal con los soportes
the vehicle laterales del vehículo
1 Remove the pocket and any other 1 Quite la cavidad y cualquier otro
accessories from the center cluster to accesorio del grupo central para hacer
make room for the main unit. lugar para la unidad principal.
2 Remove the mounting brackets for the 2 Quite los soportes de montaje de la
pocket. cavidad.
3 Attach the brackets to the main unit. 3 Fije los soportes a la unidad principal.
4 4
Install the main unit in the vehicle. Instale la unidad principal en el vehículo.
Tip Consejo
• • Ate cuidadosamente todo exceso de
• • Carefully bind any excess length of wire
cable conectado a la unidad principal
that is connected to the main unit and
y asegúrelo a un área de espacio
secure it to an area of empty space in the
vacío en el vehículo para que no se
vehicle so that it does not dislodge or
desplace ni interfiera con la unidad
interfere with the main unit or vehicle-side
principal ni con el equipo lateral del
equipment. If the wires are not handled
vehículo. Si no manipula
correctly, operating problems or short-
correctamente los cables, pueden
circuits may occur, and this may result in
the danger of fire or other accidents. ocasionarse problemas operativos o
• • Connect all wires before installing the cortocircuitos que podrían generar
main unit. peligros de incendio u otros
accidentes.
• • Be sure to use the supplied accessory
• • Conecte todos los cables antes de
mounting screws (Red: M5 x 8) as the
instalar la unidad principal.
mounting screws. If any other screws are
• • Asegúrese de utilizar los tornillos de
used, they may damage the inside of the
montaje adicionales incluidos (Rojo: M5 x
main unit.
8) como los tornillos de montaje. Si utiliza
• • Be careful not to forcefully push on the
cualquier otro tornillo, podría dañar el
main unit's display or buttons during
interior de la unidad principal.
installation. This may result in damage to
• • Tenga cuidado de no empujar
the main unit.
violentamente la pantalla de la unidad
principal ni los botones durante la
instalación. Esto puede dañar la unidad
principal.
1 2
Center cluster panel /
Panel del grupo central /
Panneau combiné central
Pocket, etc /
Cavidad, etc. /
Poche, etc.
Mounting bolts /
Pernos de montaje /
Boulons de montage
Si vous installez l'unité
principale à l'aide des
supports latéraux du véhicule
1 Retirez la poche et les autres
accessoires du panneau combiné
central pour dégager de l'espace pour
l'unité principale.
2 Retirez les supports de montage de la
poche.
3 Fixez les supports sur l'unité principale.
4
Installez l'unité principale dans le
véhicule.
Conseil
• • Attachez soigneusement toute
longueur excessive de cordon
connecté à l'unité principale, et fixez-
la dans une zone d'espace libre dans
le véhicule, afin que le cordon ne se
détache pas ou ne gêne pas l'unité
principale ou l'équipement du côté
véhicule. Si vous ne manipulez pas
correctement les cordons, des
anomalies de fonctionnement ou des
court-circuits risqueront de se
produire, ce qui pourrait causer un
incendie ou d'autres accidents.
• • Connectez tous les câbles avant
d'installer l'unité principale.
• • Veillez à utiliser les vis de montage
d'accessoires fournies (rouges : M5 x 8)
comme vis de montage. Si vous utilisez
d'autres vis, elles risqueront
d'endommager l'intérieur de l'unité
principale.
• • Lors de l'installation, veillez à ne pas
appliquer une force excessive sur les
touches ou sur l'affichage de l'unité
principale. Vous risqueriez d'endommager
l'unité principale.
3 4
1
6 x 4
Screw x 4 /
Tornillo x 4 /
Vis x 4
Pocket / Cavidad / Poche
Mounting bracket / Soporte de montaje /
Support de montage
Hexagonal head bolt (Red:M5 x 8) x 4 7 Flat head screw (Red:M5x8) x 4
6
Perno de cabeza hexagonal Tornillo de cabeza plana
(Rojo:M5x8) x 4 (Rojo:M5x8) x 4
Boulon à tête hexagonale Vis à tête plate
(Rouge:M5x8) x 4
(Rouge:M5x8) x 4
Select the screws in accordance with the shapes of the screw holes in the
mounting bracket.
Seleccione los tornillos de acuerdo con las formas de los agujeros para tornillos
en el soporte de montaje.
Sélectionnez les vis correspondant aux formes des trous de vis du support de
montage.
