Page 1 Teileliste und Näheinrichtungen Spare Parts list and Sewing Equipment Postfach 17 03 51, D-33703 Bielefeld Potsdamer Straße 190, D-33719 Bielefeld Telefon: + 49 (0) 5 21 / 9 25-00 • Telefax: + 49 (0) 5 21 / 9 25 24 35 • www.duerkopp-adler.com Teile-/Part-No.:0791 558808 Ausgabe / Edition: 01/03...
Page 2: Table Of Contents
Teileliste und Näheinrichtungen Spare Parts list and Sewing Equipment Inhaltsverzeichnis/Contents Tafel/Table Kl. 558 -331391 1 - 14, 15, 23, 30 - 34 -341391 1 - 14, 17, 24, 30 - 34 -211241 1 - 14, 17, 21, 25, 30 - 34 -231391 1 - 14, 15, 23, 25, 30 - 34 -241291...
Page 4 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 1 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Grundtyp Basic type 10038 0558 000076 VERST.HEBEL V 10039 9203 003961 ZYL.SCHRAUBE 10003 0558 000011 FUEHRUNG K 10040 9201 112868 6KT SCHRAUBE 10004...
Page 5 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 2 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination (MIT POS 72) 10076 0558 000152 BOLZEN 10077 0911 000668 GEWINDESTIFT 10078 0211 000085 DOCHTHALTER 10079 0558 000157 SCHEIBE 10080 9352 000120...
Page 7 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 1 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Grundtyp Basic type 10144 0558 010412 WINKEL 10145 9330 000088 SCHEIBE 10109 0578 000231 FADENHEBEL K 10146 0558 010415 ROLLENBOLZEN K (MIT POS 2,3) (MIT POS 37)
Page 8 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 2 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 10181 0024 000080 A SCHEIBE 10182 9201 112868 6KT.SCHR: 10183 0558 000425 SCHRAUBE 10184 9231 110108 6KT MUTTER 10185 0558 000421 SCHALTHEBEL K...
Page 10 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Grundtyp Basic type 10248 (MIT POS. 58, 72) 10249 0558 000288 RIEMENSCHEIBE K 10213 0558 000116 OBERWELLE 10250 0558 200271 HANDRAD 10214...
Page 12 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Grundtyp Basic type 10314 0558 000392 KULISSENSTEIN 10315 0558 000393 SCHEIBE 10279 0558 000301 A HEBEL K 10316 0558 000395 TRANSP.HEBEL K 10280...
Page 14 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Grundtyp Basic typ 10386 9330 000108 SCHEIBE 10387 0558 003829 A DREHFEDER K 10351 0558 000441 DREIARMHEBEL K (MIT POS.
Page 16 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Grundtyp Basic type 10452 0558 001253 LASCHE 10453 0911 000339 FL.RD.SCHR. 10417 0578 000573 SCHNEIDBALKEN K 10454 0578 001515 ANSCHLAG (MIT POS.
Page 18 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Grundtyp Basic typ 558 -41291,-51301 10479 0558 006011 GRUNDPLATTE K (mit Pos. 2 - 13) 10481 0558 006012 PLATTE V 10482 9203 100631...
Page 20 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Grundtyp Basic type 10552 1001 000194 SPANSTIFT 10553 0557 000315 FEDER 10517 0558 000521 STOFFTRAGEPLATTE V 10554 0557 000326 ZUGFEDER (MIT POS 2, 3, 4 ) 10555...
Page 22 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Grundtyp Basic type 10611 0558 000660 A SCHLAUCH 10612 0556 005040 GEWINDESTIFT 10576 0558 001874 WELLE 10613 9203 113701 FLACHKOPFSCHR.
Page 24 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Grundtyp Basic type 10680 9201 113267 6KT.SCHR. 10681 0244 000604 A SCHEIBE 10645 0558 000753 STEUERKURVENGEH. K 10682 0558 000008 BOLZEN (MIT POS 2)
Page 26 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 1 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Grundtyp Basic type 10730 0558 000915 BLATTFEDER 10731 0558 000916 BLATTFEDER 10695 0558 000864 SCHNECK.WELLE 10732 9202 003178 ZYL.SCHR.
Page 27 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 2 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 10767 0558 000866 SPERRGETR.RAD K ** (MIT POS.69) 10769 0557 001526 BLATTFEDER ** 10770 0557 001528 ROLLE ** 10771 0223 000646 GEW.STIFT **...
Page 29 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Grundtyp Basic type (MIT POS.39) 10822 9205 102783 GEWINDESTIFT 10786 0558 000841 SCHLIESSHEBEL 10823 0558 000976 STELLRING 10787 0558 000843 LAGERBOLZEN 10824...
Page 31 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Grundtyp Basic type 10887 0558 003709 ROLLE K 10888 0244 000700 GEWINDESTIFT 10852 0578 006303 ANTRIEBSHEBEL 10889 9330 000127 SCHEIBE 10853 0558 001033...
Page 33 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Grundtyp Basic type 10903 0558 006156 HEBEL K (MIT POS.2) 10905 0244 000700 GEW.STIFT 10906 0558 007266 BUCHSE 10907 Z151 000109 MUTTER...
Page 35: Greiferbock
Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 1 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Greiferbock 10966 0557 000600 A NADELSCHUTZ Kl. 558-331391 Cl. 558-331391 10967 0558 001157 LASCHE Kl. 558-231391 Cl. 558-231391 10968 0211 000447 FLACHKOPFSCHR.
Page 36 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 2 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 11003 0557 000548 SICHERUNGSBLECH 11040 0911 000339 LINSENSCHRAUBE 11004 9203 003958 ZYL-SCHRAUBE 84 11041 0578 001855 OELLEDER 11005 0223 000648 GEWINDESTIFT 11042...
Page 38 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 1 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Greiferbock 11080 0558 001617 VLIESSTOFF Kl. 558-251301 Cl. 558-251301 11081 0558 001618 FILZTEIL 11082 9203 003048 ZYL-SCHRAUBE 84 11046 0558 006182 GREIFERBOCK K.
Page 39 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 2 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 11117 (BIS 30.06.1996) 11118 0902 000423 SCHRAUBE 11119 0556 000855 SCHEIBE 11120 0557 000579 SPINDEL V 11121 0558 001217 STIRNRAD 11122 0558 001132...
Page 41 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 1 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Greiferbock 11164 (MIT POS.32) Kl. 558-341391 Cl. 558-341391 11165 9400 000371 ZYL.SCHR. Kl. 558-211000; -241291 Cl. 558-211000; -241291 11166 0558 001617 VLIESSTOFF...
Page 42 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 2 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 11201 0933 022567 SCHRAUBE 11238 0558 001217 STIRNRAD 11202 0558 006211 MITNEHMER 11239 0558 001132 ANTRIEBSSPINDEL 11203 9203 003668 ZYL.SCHR.
Page 44 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 1 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Greiferbock 11282 0558 001617 VLIESSTOFF Kl. 558-221301 Cl. 558-221301 11283 0558 001618 FILZTEIL 11284 0739 000297 ZYL-SCHRAUBE 84 11248 0558 006182 GREIFERBOCK K.
Page 45 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 2 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 11319 0558 008000 STIFT 11356 0265 008555 GREIFRING 11320 0558 007987 B BOLZEN K 11357 9231 000388 6KT.MUTTER 11321 (MIT POS 89 90 59) 11358...
Page 47: Sockel
Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Sockel Socket 11371 0557 001554 GUMMIPUFFER 11372 9202 023288 ZYL-SCHRAUBE 84 11373 9202 003367 ZYL.SCHR. 11374 9330 300027 SCHEIBE 11375 0578 001565...
Page 49: Schutzhauben
Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Schutzhauben Protective hood 11397 0558 001311 SCHUTZHAUBE K 11398 (MIT POS.2-5,10) 11399 0570 001224 BLATTFEDER 11400 0570 001228 GEW.PLATTE 11401 9203 003678...
Page 51: Klammerplatten
Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Klammerplatten 11467 0558 006121 DECKBLECH V Kl. 558-211241 Cl. 558-211241 11468 0558 006128 A DECKPLATTE V 11469 9203 313658 SENKSCHR.
Page 53 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Klammerplatten 11513 0558 007871 LASCHE V Kl. 558-221301 Cl. 558-221301 11514 0558 007876 ROLLE 11515 0558 007878 HEBEL V 11479 0558 007823 KLAMMERPLATTE K...
Page 55 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Klammerplatten Kl. 558-331391 Cl. 558-331391 Kl. 558-231391; -251301 Cl. 558-231391; -251301 11549 0558 007221 KLAMMERPLATTE, LI K 11550 (MIT POS.
Page 57 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 1 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Klammerplatten (FÜR KL. 558 -241291) Kl. 558-241291 Cl. 558-241291 (FÜR KL. 558-341391) Kl. 558-341391 Cl. 558-341391 11617 5580 004555 KLAMMERPLATTE (FÜR KL.
Page 58 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 2 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination (FUER LAENGENPAK.L1) 11653 0558 008859 UNTERMESSER 11654 (FUER LAENGENPAK.L2) 11655 0558 008869 UNTERMESSER (FUER LAENGENPAK.L3) 11657 0558 008879 UNTERMESSER (FUER LAENGENPAK.L4) 11659...
Page 60: Steuerscheiben
Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Steuerscheiben Control cam ****** FÜR KL.558-331391 (ab 01.02.2003) (from 01.02.2003) 11686 0558 003744 STEUERSCHEIBE K * ****** FÜR KL.558-341391 (MIT POS.2,3,5) (ab 01.02.2003) (from 01.02.2003)
Page 62 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Teile für Motoraufhängung Parts for mounting bracket (50 HZ 1650 STICHE) 11763 0558 001479 RIEMENSCHEIBE K 11727 0558 001393 LAGERBOCK (MIT POS.23)50mm 11728...
Page 64: Beipack
Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Beipackteile Accessories parts 11798 OAPP 000303 SCHUTZHUELLE 11799 OAPP 000053 SCHRAUBENDREHER 11800 OAPP 000056 SCHRAUBENDREHER 11801 0558 001709 SCHRAUBENDREHER 11802 0558 001710...
Page 66 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Beipackteile Accessories parts 11854 0077 110230 ZENTRIERSTUECK 11855 0791 001140 WINKEL 11819 0557 010125 SCHALTHEBEL K 11856 0911 000695 KONUS (MIT POS.
Page 68: Bausatz, Oberer Gimpenfaden
Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Bausatz oberer Gimpenfaden Kit for gimpe 11906 0557 002349 GIMPENF.(FLACHGIMP.) 11907 0557 002348 GIMPENF.(RUNDGIMPE) 11871 0578 005101 BAUSATZ K OB GIMPENF. 11908 0558 004267 ANSCHLAG...
Page 70: Oberfadenfänger
Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 1 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Oberfadenfänger Needle thread catcher 11965 0650 000072 SCHEIBE Kl. 558-331391; -341391, Cl. 558-331391; -341391 11966 9357 000070 SICH.SCHEIBE Kl.
Page 71 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 2 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 12002 Z100 011259 UEBERW.MUTTER 12003 Z100 011260 KAPPE...
Page 73: Verteiler, Schalter
Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Verteiler-Schalter Distributor-Switch 12041 0558 010177 SCHUTZBUEGEL Kl. 558-331391; -341391 Cl. 558-331391; -341391 12042 0558 010178 BLATTFEDER Kl. 558-211141; -221301; -231391; Cl. 558-211141; -221301; -2313 (nur für -221301) Kl.
Page 75: Steuerkasten
Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Steuerkasten Control box Kl. 558-331391; -341391 Cl. 558-331391; -341391 Kl. 558-211241;-221301;-241291; Cl. 558-211241;-221301;-24129 Kl. 558-251301 Cl. 558-251301 12061 0558 010202 STEUERGERAET K 12062...
Page 77: Anschläge
Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Anschläge Limit stops 12121 0933 063984 SCHRAUBE 12086 0558 001731 ANSCHLAG,K (MIT POS.2-11) 12088 0558 001733 GRUNDPLATTE 12089 0558 001734 SKALA 12090...
Page 79 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Nähleuchten und Lehren Sewing leutes and gauges 12159 0558 001526 WINKEL 12160 9203 003653 ZYL.SCHR. 12124 9822 510001 NÄHLEUCHTE 12161 9330 000088...
Page 81 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 1 von/ of 9 Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel 12166 0002 007504 9500 12203 0216 001146 12240 0430 277360 005, 015 12277 0557 000329 12167 0018 000149 A 12204 0217 000775 12241...
Page 82 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 2 von/ of 9 Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel 12314 0557 001414 12351 0558 000016 12388 0558 000188 12425 0558 000316 12315 0557 001526 12352 0558 000021 12389 0558 000189 12426...
Page 83 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 3 von/ of 9 Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel 12462 0558 000494 12499 0558 000676 12536 0558 000884 12573 0558 001021 008, 012 12463 0558 000495 12500 0558 000681 12537 0558 000892...
Page 84 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 4 von/ of 9 Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel 12610 0558 001213 12647 0558 001584 12684 0558 001891 12721 0558 006012 015, 016, 017, 018 12611 0558 001217 12648 0558 001591 12685...
Page 85 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 5 von/ of 9 Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel 12758 0558 006176 12795 0558 007272 12832 0558 007892 12869 0558 008868 12759 0558 006182 016, 017, 018 12796 0558 007279 12833...
Page 86 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 6 von/ of 9 Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel 12906 0558 010087 12943 0558 010388 12980 0558 201223 13017 0578 000591 12907 0558 010097 12944 0558 010389 12981 0558 202025 13018...
Page 87 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 7 von/ of 9 Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel 13054 0578 004828 13091 0791 001086 13128 0933 050318 13165 9201 113277 004, 026 13055 0578 004829 13092 0791 001091 13129 0933 063984...
Page 88 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 8 von/ of 9 Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel 017, 022 001, 002, 003 13202 9203 001821 13235 9203 004278 13272 9205 102468 13306 9305 001650 008, 009 13203 9203 002421 13236...
Page 89 Tafel/ Table: Ausgabe/ Edition: 01/2003 Klasse/ Class: 0558 Seite/ Page: 9 von/ of 9 Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel 13338 9357 000050 13375 OAPP 000053 13339 9357 000060 002, 005, 011, 024 13376 OAPP 000056 014, 030 13340 9357 000070 13377...
Page 171 Ausgabe Näheinrichtungen 01.03 Blatt Fortsetzung Blatt Edition 558-300000 Sewing equipment Page Continued page Knopflochform Schneiden Obere Knopfloch- Schneid Schlei- Gimpenzuführung breite raum fenhub Buttonhole shape Cuts Nähgut Button- Cutting Loop Upper gimp hole width space stroke Material guide nach rund flach min.
Page 172 Einrichtungen der Blatt Fortsetzung Blatt Ausgabe 558-331391 01.03 Equipments of Page Continued page Edition E-Nr. / E-No. 578- E3309/18 E3309/24 Knopflochform Buttonhole shape Augengröße a 3,3 mm 3,3 mm Eye size 4,6 mm 4,6 mm Teile-Nr.: 0558 002259 0558 002259 Part-No.: Max.
Page 173 Einrichtungen der Blatt Fortsetzung Blatt Ausgabe 558-331391 01.03 Equipments of Page Continued page Edition E-Nr. / E-No. 578- E3311/6 E3311/8 E3311/10 E3311/12 E3311/14 E3311/16 Knopflochform Buttonhole shape Augengröße a 0 mm 0 mm 0 mm 0 mm 0 mm 0 mm Eye size 0 mm 0 mm...
Page 174 Einrichtungen der Blatt Fortsetzung Blatt Ausgabe 558-331391 01.03 Equipments of Page Continued page Edition E-Nr. / E-No. 578- E3311/18 E3311/20 E3311/22 E3311/24 E3311/26 E3311/28 Knopflochform Buttonhole shape Augengröße a 0 mm 0 mm 0 mm 0 mm 0 mm 0 mm Eye size 0 mm 0 mm...
Page 175 Einrichtungen der Blatt Fortsetzung Blatt Ausgabe 558-331391 01.03 Equipments of Page Continued page Edition E-Nr. / E-No. 578- E3311/30 E3311/32 E3311/34 Knopflochform Buttonhole shape Augengröße a 0 mm 0 mm 0 mm Eye size 0 mm 0 mm 0 mm Teile-Nr.: Teile-Nr.: 0558 002251...
Page 176 Einrichtungen der Blatt Fortsetzung Blatt Ausgabe 558-331391 01.03 Equipments of Page Continued page Edition E-Nr. / E-No. 578- E3312/10 E3312/12 E3312/14 E3312/16 E3312/18 E3312/20 E3312/22 Knopflochform Buttonhole shape 2,4 mm 1) 2,4 mm 1) 2,4 mm 1) 2,4 mm 1) 2,4 mm 1) 2,4 mm 1) 2,4 mm 1)
Page 177 Einrichtungen der Blatt Fortsetzung Blatt Ausgabe 558-331391 01.03 Equipments of Page Continued page Edition E-Nr. / E-No. 578- E3312/24 E3312/26 E3312/28 E3312/30 E3312/32 E3312/34 E3312/38 Knopflochform Buttonhole shape 2,4 mm 1) 2,4 mm 1) 2,4 mm 1) 2,4 mm 1) 2,4 mm 1) 2,4 mm 1) 2,4 mm 1)
Page 178 Einrichtungen der Blatt Fortsetzung Blatt Ausgabe 558-331391 01.03 Equipments of Page Continued page Edition E-Nr. / E-No. 578- E3327/10 E3327/12 E3327/14 E3327/16 E3327/18 E3327/20 E3327/22 Knopflochform Buttonhole shape 2,4 mm 1) 2,4 mm 1) 2,4 mm 1) 2,4 mm 1) 2,4 mm 1) 2,4 mm 1) 2,4 mm 1)
Page 179 Einrichtungen der Blatt Fortsetzung Blatt Ausgabe 558-331391 01.03 Equipments of Page Continued page Edition E-Nr. / E-No. 578- E3327/24 E3327/26 E3327/28 E3327/30 E3327/32 E3327/34 E3327/38 Knopflochform Buttonhole shape 2,4 mm 1) 2,4 mm 1) 2,4 mm 1) 2,4 mm 1) 2,4 mm 1) 2,4 mm 1) 2,4 mm 1)
Page 180 Einrichtungen der Blatt Fortsetzung Blatt Ausgabe 558-331391 01.03 Equipments of Page Continued page Edition E-Nr. / E-No. 578- E3328/16 E3328/18 E3328/20 Knopflochform Buttonhole shape Augengröße a 3,3 mm 3,3 mm 3,3 mm Eye size 4,4 mm 4,4 mm 4,4 mm Teile-Nr.: Teile-Nr.: 0558 002259...
Page 181 Einrichtungen der Blatt Fortsetzung Blatt Ausgabe 558-331391 01.03 Equipments of Page Continued page Edition E-Nr. / E-No. 578- E3334/10 E3334/12 E3334/14 E3332/16 E3334/18 E3334/20 E3334/22 Knopflochform Buttonhole shape Augengröße a 2,4 mm 2,4 mm 2,4 mm 2,4 mm 2,4 mm 2,4 mm 2,4 mm Eye size...
Page 182 Einrichtungen der Blatt Fortsetzung Blatt Ausgabe 558-341391 01.03 Equipments of Page Continued page Edition E-Nr. / E-No. 578- E3407/L1 E3407/L2 Knopflochform Buttonhole shape Augengröße a 3,3 mm 3,3 mm Eye size 4,6 mm 4,6 mm Teile-Nr.: 0558 002259 0558 002259 Part-No.: Max.
Page 183 Einrichtungen der Blatt Fortsetzung Blatt Ausgabe 558-341391 01.03 Equipments of Page Continued page Edition E-Nr. / E-No. 578- E3407/L3 Knopflochform Buttonhole shape Augengröße a 3,3 mm Eye size 4,6 mm Teile-Nr.: 0558 002259 Part-No.: Max. Schnittlän- Max. Schnittlän- 22; 6 mm 24;...
Page 184 Einrichtungen der Blatt Fortsetzung Blatt Ausgabe 558-341391 01.03 Equipments of Page Continued page Edition E-Nr. / E-No. 578- E3414/L1 E3414/L2 Knopflochform Buttonhole shape 2,4 mm 1) 2,4 mm 1) Augengröße a Augengröße a 3,3 mm 2) 3,3 mm 2) Eye size Eye size 3,9 mm 1) 3,9 mm 1)
Page 185 Einrichtungen der Blatt Fortsetzung Blatt Ausgabe 558-341391 01.03 Equipments of Page Continued page Edition E-Nr. / E-No. 578- E3414/L3 E3414/L4 Knopflochform Buttonhole shape 2,4 mm 1) Augengröße a 2,4 mm1) 3,3 mm 2) 3,3 mm 1) Eye size 3,9 mm 1) 3,9 mm 1) 4,6 mm 2) 4,6 mm 1)
Page 186 Einrichtungen der Blatt Fortsetzung Blatt Ausgabe 558-341391 01.03 Equipments of Page Continued page Edition E-Nr. / E-No. 578- E3417/L1 E3417/L2 Knopflochform Buttonhole shape Augengröße a Augengröße a 3,3 mm 3,3 mm Eye size Eye size 4,6 mm 4,6 mm 0558 002259 0558 002259 Teile-Nr.: Teile-Nr.:...
Page 187 Einrichtungen der Blatt Fortsetzung Blatt Ausgabe 558-341391 01.03 Equipments of Page Continued page Edition E-Nr. / E-No. 578- E3431/L1 E3431/L2 Knopflochform Buttonhole shape Augengröße a Augengröße a 3,3 mm 3,3 mm Eye size Eye size 4,6 mm 4,6 mm 0558 002259 0558 002259 Teile-Nr.: Teile-Nr.:...
Page 188 Einrichtungen der Blatt Fortsetzung Blatt Ausgabe 558-341391 01.03 Equipments of Page Continued page Edition E-Nr. / E-No. 578- E3431/L1 E3431/L2 Knopflochform Buttonhole shape Augengröße a Augengröße a 3,3 mm 3,3 mm Eye size Eye size 4,6 mm 4,6 mm 0558 002259 0558 002259 Teile-Nr.: Teile-Nr.:...
Page 189 Einrichtungen der Blatt Fortsetzung Blatt Ausgabe 558-341391 01.03 Equipments of Page Continued page Edition E-Nr. / E-No. 578- E3437/L1 E3437/L2 Knopflochform Buttonhole shape Augengröße a Augengröße a 2,4 mm 2,4 mm Eye size Eye size 3,9 mm 3,9 mm 0558 002257 0558 002257 Teile-Nr.: Teile-Nr.:...

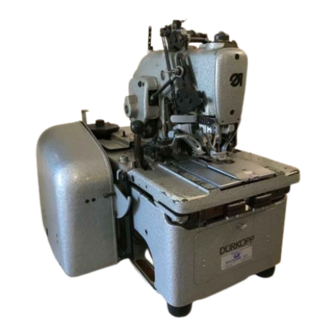

Duerkopp Adler 558 Spare Parts
