Portable Document Format (PDF) de pe situl Web de suport Lenovo de la http://www.lenovo.com/support. Situl Web de suport Lenovo furnizează, de asemenea, acest ThinkCentre Ghid pentru măsuri de siguranţă şi garanţie şi Ghidul utilizatorului ThinkCentre în alte limbi. Service-ul şi modernizările Nu încercaţi să...
Evitarea apariţiei electricităţii statice Electricitatea statică, altfel nepericuloasă pentru dumneavoastră, poate deteriora grav părţile componente şi opţiunile calculatorului. Manevrarea necorespunzătoare a părţilor componente sensibile la electricitatea statică poate duce la deteriorarea acestora. Când despachetaţi o opţiune sau un CRU, nu deschideţi ambalajul antistatic al părţii componente decât dacă...
pentru o perioadă îndelungată. În timpul operării normale, calculatorul, adaptorul de alimentare şi multe accesorii produc o anumită cantitate de căldură. În urma unui contact prelungit cu corpul, poate apărea o senzaţie neplăcută sau chiar o arsură a pielii. • Nu încărcaţi bateria şi nu folosiţi calculatorul, adaptorul de alimentare sau accesoriile lângă materiale inflamabile sau în medii explozive.
În componentele care au ataşată această etichetă sunt prezente niveluri periculoase de tensiune, curent sau energie. Aceste componente nu conţin elemente care să poată fi reparate. Dacă suspectaţi că există o problemă legată de una dintre aceste părţi, consultaţi un specialist în service. Curăţarea şi întreţinerea Păstraţi curat calculatorul şi spaţiul de lucru.

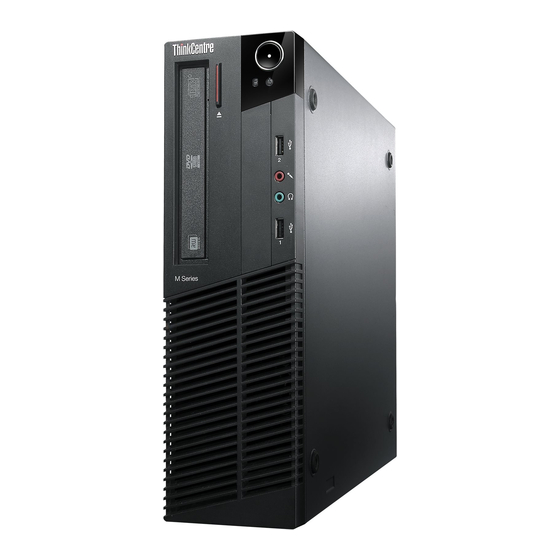

Capitolul 1. Privire generală asupra produsului Acest capitol prezintă informaţii despre caracteristicile calculatorului, specificaţii, programe preinstalate oferite de Lenovo şi locaţiile conectorilor şi ale părţilor componente pe placa sistem şi unităţile interne. Caracteristici Această secţiune conţine informaţii despre caracteristicile calculatorului. Informaţiile următoare acoperă...
Page 16
• Secure Managed Client (SMC) (anumite modele) Anumite calculatoare sunt clienţi pentru soluţia SMC - Storage Array, ceea ce înseamnă că nu au unităţi HDD interne şi nici software preinstalat oferit de Lenovo. • Smart Performance Choice Smart Performance Choice permite funcţionarea calculatorului dumneavoastră să funcţioneze la o performanţă...
Page 17
Caracteristici de intrare/ieşire (I/E) • Port serial cu 9 pini (unul standard şi unul opţional) • Opt conectori Universal Serial Bus (USB) (doi pe panoul din faţă şi şase pe panoul din spate) • Un conector Ethernet • Un conector DisplayPort •...
Sistemele de operare prezentate aici sunt certificate sau testate pentru compatibilitate în momentul tipăririi acestei publicaţii. Este posibil ca după apariţia acestei publicaţii Lenovo să anunţe şi alte sisteme de operare compatibile cu calculatorul dumneavoastră. Această listă poate suferi modificări. Pentru a determina dacă un sistem de operare a fost certificat sau testat pentru compatibilitate, vizitaţi situl Web al furnizorului sistemului de operare respectiv.
Privire generală asupra software-ului În această secţiune este prezentat software-ul oferite de Lenovo pe calculatoarele care au o unitate HDD internă şi un sistem de operare de la Lenovo. Software-ul livrat de Lenovo Lenovo vă furnizează următoarele programe, pentru a vă ajuta să îmbunătăţiţi productivitatea şi să reduceţi costul pe care îl implică...
Lenovo Solution Center Notă: În funcţie de data la care a fost produs calculatorul, acesta este preinstalat cu Lenovo Solution Center sau Lenovo ThinkVantage Toolbox pentru diagnosticare. Pentru informaţii suplimentare despre programul Lenovo ThinkVantage Toolbox, vedeţi „Lenovo ThinkVantage Toolbox“ la pagina 114.
ThinkVantage Rescue and Recovery înainte de activarea funcţiilor acestuia. Pentru a instala programul ThinkVantage Rescue and Recovery, procedaţi în felul următor: 1. Faceţi clic pe Start ➙ Toate programele ➙ Lenovo ThinkVantage Tools şi faceţi dublu clic pe Enhanced Backup and Restore.
Localizarea conectorilor din faţa calculatorului Figura 1 „Locaţiile conectorilor din faţă“ la pagina 8 arată unde se află conectorii din faţa calculatorului. Figura 1. Locaţiile conectorilor din faţă Buton de ejectare/închidere unitate optică Conector USB (port USB 2) Comutator alimentare Conector microfon Indicator activitate unitate HDD Conector cască...
Page 23
Figura 2. Locaţiile conectorilor din spate Conector cordon de alimentare Slot placă PCI Express x1 Port serial (port serial 1) Conectori USB sloturi placă PCI (2) Conector monitor VGA Port serial opţional (port serial 2) Conector DisplayPort Sloturi opritor de cablu (2) Conectori USB (porturi USB de la 3 la 8) Conector Ethernet Conector microfon...
Page 24
Conector Descriere Conector microfon Îl folosiţi pentru a ataşa un microfon la calculator atunci când doriţi să înregistraţi sunete sau dacă folosiţi un software de recunoaştere a vorbirii. Port serial Este folosit pentru a ataşa un modem extern, o imprimantă serială sau alte dispozitive ce utilizează...
Localizarea componentelor Figura 3 „Locaţiile componentelor“ la pagina 11 arată locaţiile diverselor componente ale calculatorului dumneavoastră. Pentru a deschide capacul calculatorului, vedeţi „Deschiderea capacului calculatorului“ la pagina 32. Figura 3. Locaţiile componentelor Ansamblu radiator şi ventilator Ansamblu ventilator de sistem Ansamblu sursă...
Localizarea părţilor componente pe placa sistem Figura 4 „Locaţiile părţilor componente pe placa sistem“ la pagina 12 indică locaţiile părţilor componente pe placa sistem. Figura 4. Locaţiile părţilor componente pe placa sistem Conector alimentare cu 4 pini Conector eSATA Microprocesor Conector ventilator alimentare Conector ventilator microprocesor Conector pe panoul din faţă...
Eticheta cu tipul de maşină şi modelul Calculatorul dumneavoastră este identificat de eticheta cu tipul de maşină şi modelul. Când contactaţi Lenovo pentru ajutor, tipul de maşină şi informaţiile de model ajută tehnicienii de suport să identifice calculatorul şi să asigure service mai rapid.
Page 28
Următoarele sunt exemple de etichete cu tipul de maşină şi modelul. Figura 6. Eticheta cu tipul de maşină şi modelul ThinkCentre Ghidul utilizatorului...
Unde se află discurile mele de recuperare? Lenovo vă oferă un program cu care puteţi crea discuri de recuperare. Pentru detalii despre crearea discurilor de recuperare, vedeţi „Crearea mediilor de recuperare“ la pagina 73. În plus, în cazul unei defectări a discului, puteţi solicita discuri Product Recovery de la Lenovo Customer Support Center.
„Software-ul pentru amprentă digitală“ la pagina 5. Pentru a accesa ThinkVantage Fingerprint Software şi a utiliza cititorul de amprentă, procedaţi în felul următor: • În sistemul de operare Windows 7, faceţi clic pe Start ➙ All Programs ➙ Lenovo ThinkVantage Tools ➙ Fingerprint Reader.
Despre sunetul calculatorului dumneavoastră Dacă pe calculatorul dumneavoastră este instalat din fabrică un adaptor audio de înaltă performanţă, conectorii audio de pe placa de sistem din partea din spate a calculatorului sunt în mod normal dezactivaţi; utilizaţi conectorii disponibili pe adaptorul audio. Fiecare soluţie audio oferă...
o unitate care poate înregistra pe DVD, aceasta poate înregistra de asemenea şi pe DVD-R, DVD-RW, DVD-RAM tipul II, CD-RW standard şi de viteză ridicată şi discuri CD-R. Folosiţi următoarele indicaţii când utilizaţi unitatea DVD: • Nu aşezaţi calculatorul într-o locaţie în care unitatea este expusă la următoarele: - Temperatură...
În cazul în care calculatorul este livrat cu o unitate care poate înregistra pe DVD, puteţi utiliza unitatea pentru a înregistra CD-uri sau DVD-uri. Pentru a înregistra un CD sau DVD, procedaţi în felul următor: 1. Faceţi clic pe Start ➙ All Programs ➙ Corel DVD MovieFactory Lenovo Edition. 2. Urmaţi instrucţiunile de pe ecran.
Următoarele subiecte vă oferă informaţii despre aranjarea spaţiului de lucru, setarea echipamentului calculatorului şi stabilirea unor obiceiuri de muncă sănătoase: Lenovo se angajează să ofere persoanelor cu dizabilităţi acces mai bun la informaţii şi tehnologie. Prin urmare, următoarele informaţii oferă asistenţă utilizatorilor cu deficienţe de auz, văz sau mobilitate pentru a se bucura la maxim de utilizarea calculatorului.
Reglaţi monitorul astfel încât partea de sus a ecranului să fie la nivelul ochilor sau puţin mai jos. Amplasaţi monitorul la distanţă confortabilă, de obicei 51-61 cm (20-24 inch), şi poziţionaţi-l astfel încât să-l puteţi vedea fără a trebui să vă răsuciţi corpul. De asemenea, aşezaţi la îndemână celelalte echipamente pe care le folosiţi des, cum ar fi telefonul sau mouse-ul.
De asemenea, înregistrarea calculatorului permite Lenovo să vă notifice despre posibile informaţii tehnice şi modernizări. Când vă înregistraţi calculatorul, informaţiile sunt introduse într-o bază de date care permite Lenovo să vă contacteze în cazul unei retrageri de pe piaţă sau al unei probleme grave. În plus, anumite locaţii oferă...
Dacă relocaţi calculatorul într-o ţară sau regiune care utilizează un tip diferit de priză electrică faţă de cea utilizată în prezent, va trebui să achiziţionaţi fie adaptor pentru mufă, fie un cablu de alimentare nou. Puteţi comanda cabluri de alimentare direct de la Lenovo. Pentru informaţii privind cablul de alimentare și codurile de piese, accesaţi: http://www.lenovo.com/powercordnotice...
şi este operat cu o cheie. Prin blocarea cu cablu se blochează de asemenea butoanele care permit deschiderea capacului calculatorului. Acest tip de blocare este identic cu cel folosit pe multe alte calculatoare notebook. Puteţi să comandaţi un cablu de blocare integrat direct de la Lenovo, căutând Kensington la: http://www.lenovo.com/support...
dată când încercaţi să accesaţi unitatea HDD. Pentru informaţii suplimentare, vedeţi „Parola de HDD (Hard Disk Password)“ la pagina 82. • Administrator Password: Setarea unei parole de administrator împiedică utilizatorii neautorizaţi să modifice setările de configurare. Dacă sunteţi responsabil pentru setările de configuraţie ale mai multor calculatoare, poate fi necesar să...
Security Solution nu este disponibil pe sistemul dumneavoastră. Pentru a configura circuitul de securitate, trebuie să descărcaţi cea mai recentă versiune a programului Client Security Solution de pe situl Web Lenovo. Pentru a descărca programul Client Security Solution, accesaţi http://www.lenovo.com/support. Apoi urmaţi instrucţiunile de pe ecran.
Page 43
Lenovo oferă o versiune completă de software antivirus pe calculatorul dumneavoastră, cu un abonament gratuit pentru 30 de zile. După 30 de zile, trebuie să vă reînnoiţi licenţa pentru a primi în continuare actualizările programului antivirus. Notă: Fişierele de definiţie pentru viruşi trebuie menţinute actualizate pentru a vă proteja împotriva noilor viruşi.
Atenţie: Nu deschideţi calculatorul sau nu încercaţi să reparaţi înainte de a citi şi înţelege „Informaţii importante privind măsurile de siguranţă“ la pagina vii. Note: 1. Folosiţi numai părţi componente furnizate de Lenovo. 2. Când instalaţi sau înlocuiţi o opţiune, folosiţi instrucţiunile corespunzătoare din această secţiune, împreună cu instrucţiunile care însoţesc opţiunea.
Deschiderea capacului calculatorului Atenţie: Nu deschideţi calculatorul sau nu încercaţi să reparaţi înainte de a citi şi înţelege „Informaţii importante privind măsurile de siguranţă“ la pagina vii. Această secţiune conţine instrucţiuni pentru deschiderea capacului calculatorului. PRUDENŢĂ: Înainte de a deschide capacul calculatorului, opriţi calculatorul şi aşteptaţi 3-5 minute să...
Page 47
3. Scoateţi masca frontală prin eliberarea celor trei urechi din plastic de pe masca frontală şi pivotând masca spre exterior pentru a o scoate din calculator. Figura 9. Înlăturarea măştii frontale Capitolul 5. Instalarea sau înlocuirea hardware-ului...
4. Pentru a reinstala masca frontală, aliniaţi cele trei urechi din material plastic de pe latura de jos a măştii faţă cu orificiile corespondente din şasiu, apoi pivotaţi masca spre interior până când se fixează în poziţie. Figura 10. Reinstalarea măştii frontale Ce se face în continuare: •...
6. Pivotaţi în sus locaşul de unitate optică, pentru a avea acces la componentele plăcii de sistem şi la cabluri. Vedeţi „Înlocuirea unităţii optice“ la pagina 55. Instalarea sau înlocuirea unei plăci PCI Atenţie: Nu deschideţi calculatorul sau nu încercaţi să reparaţi înainte de a citi şi înţelege „Informaţii importante privind măsurile de siguranţă“...
Page 50
b. Dacă placa este fixată în poziţie cu un zăvor de prindere, apăsaţi zăvorul de prindere , pentru a-l dezangaja. Apucaţi placa şi scoateţi-o cu grijă din slot. 5. Scoateţi noua placă PCI din ambalajul său de protecţie antistatică. 6. Instalaţi placa în slotul corespunzător de pe placa sistem şi rotiţi dispozitivul de fixare în poziţia închis. Vedeţi „Localizarea părţilor componente pe placa sistem“...
Instalarea sau înlocuirea unui modul de memorie Atenţie: Nu deschideţi calculatorul sau nu încercaţi să reparaţi înainte de a citi şi înţelege „Informaţii importante privind măsurile de siguranţă“ la pagina vii. Această secţiune conţine instrucţiuni pentru instalarea sau înlocuirea unui modul de memorie. Acest calculator are patru sloturi pentru a instala sau înlocui module DDR3 UDIMM, care asigură...
Page 52
• Dacă înlocuiţi un modul de memorie vechi, deschideţi clemele de prindere şi, cu grijă, scoateţi din slot modulul de memorie. Figura 13. Înlăturarea unui modul de memorie • Dacă instalaţi un modul memorie, deschideţi clemele de prindere ale slotului de memorie în care doriţi să...
10. Poziţionaţi noul modul de memorie deasupra slotului de memorie. Asiguraţi-vă că decuparea de pe modulul de memorie se aliniază corect cu cheia slotului de pe placa sistem. Împingeţi modulul de memorie drept în slotul de memorie, până când clemele de prindere se închid. Figura 15.
4. Scoateţi vechea baterie. Figura 16. Scoaterea bateriei vechi 5. Instalaţi o baterie nouă. Figura 17. Instalarea unei baterii noi 6. Închideţi capacul calculatorului şi conectaţi cablurile. Vedeţi „Finalizarea înlocuirii părţilor componente“ la pagina 72. Notă: Când este pornit calculatorul prima dată după înlocuirea bateriei, este posibil să fie afişat un mesaj de eroare.
Page 55
2. Deschideţi capacul calculatorului. Vedeţi „Deschiderea capacului calculatorului“ la pagina 32. 3. Deconectaţi cablul ansamblului radiatorului şi ventilatorului de la conectorul ventilatorului microprocesorului de pe placa sistem. Vedeţi „Localizarea părţilor componente pe placa sistem“ la pagina 12. 4. Urmaţi această secvenţă pentru a înlătura cele patru şuruburi care fixează ansamblul radiator şi ventilator pe placa sistem: a.
Page 56
6. Scoateţi cele două şuruburi care fixează conducta radiatorului şi a ventilatorului. Apoi scoateţi conducta radiatorului şi ventilatorului din ansamblul radiator şi ventilator defect. Figura 19. Scoaterea conductei radiatorului şi ventilatorului 7. Poziţionaţi noul ansamblu radiator şi ventilator pe placa sistem astfel încât cele patru şuruburi să fie aliniate cu orificiile corespunzătoare din placa sistem.
10. Coborâţi şi poziţionaţi conducta radiatorului şi ventilatorului pe partea de sus a ansamblului radiator ventilator până când se aliniază cele două găuri de şurub din conducta radiatorului şi ventilatorului cu cele din ansamblul radiator şi ventilator. Montaţi cele două şuruburi pentru a fixa conducta radiatorului şi a ventilatorului.
Page 58
PERICOL Părţi în mişcare periculoase. Feriţi-vă degetele şi alte părţi ale corpului. PRUDENŢĂ: Nu înlăturaţi niciodată capacul sursei de alimentare sau al altei părţi componente pe care este ataşată următoarea etichetă. În componentele care au ataşată această etichetă sunt prezente niveluri periculoase de tensiune, curent sau energie.
Page 59
5. Demontaţi cele două şuruburi care fixează conducta radiatorului şi ventilatorului şi apoi scoateţi conducta radiatorului şi ventilatorului din carcasă. Figura 21. Scoaterea conductei radiatorului şi ventilatorului Capitolul 5. Instalarea sau înlocuirea hardware-ului...
Page 60
6. Pivotaţi unitatea optică în sus şi deconectaţi cablurile ansamblului sursă de alimentare de la toate unităţile şi de la conectorii de alimentare şi de pe placa sistem. Figura 22. Conectorii de alimentare de pe placa sistem Notă: De asemenea, este posibil să eliberaţi cablurile ansamblului sursă de alimentare din unele cleme şi legături de cablu care fixează...
Page 61
Apoi, montaţi cele trei şuruburi pentru a fixa ansamblul sursă de alimentare. Notă: Folosiţi numai şuruburi furnizate de Lenovo. Figura 24. Instalarea ansamblului sursă de alimentare Capitolul 5. Instalarea sau înlocuirea hardware-ului...
10. Conectaţi cablurile noului ansamblu sursă de alimentare la placa sistem şi la toate unităţile. Vedeţi „Localizarea părţilor componente pe placa sistem“ la pagina 12. 11. Coborâţi şi poziţionaţi conducta radiatorului şi ventilatorului pe partea de sus a ansamblului radiator ventilator până...
Page 63
1. Scoateţi din unităţi toate mediile de stocare şi apoi opriţi toate dispozitivele ataşate şi calculatorul. Apoi, scoateţi toate cordoanele de alimentare din prizele electrice şi deconectaţi toate cablurile care sunt conectate la calculator. 2. Deschideţi capacul calculatorului. Vedeţi „Deschiderea capacului calculatorului“ la pagina 32. 3.
Page 64
Note: a. Este posibil ca microprocesorul şi soclul dumneavoastră să arate altfel decât cele din ilustraţie. b. Notaţi orientarea microprocesorului în soclu. Puteţi să folosiţi ca reper micul triunghi din colţul microprocesorului sau orientarea crestăturilor de pe microprocesor. Veţi avea nevoie de această informaţie atunci când veţi instala noul microprocesor pe placa sistem.
12. Remontaţi ansamblul radiator şi ventilator şi conducta radiatorului aşa cum se arată în imagine. Vedeţi „Înlocuirea ansamblului radiatorului şi ventilatorului“ la pagina 40. Figura 29. Reinstalarea ansamblului radiator şi ventilator şi a conductei radiatorului 13. Reconectaţi toate cablurile care au fost deconectate de la placa de sistem. Ce se face în continuare: •...
Page 66
1. Instalaţi unitatea SSD în unitatea de conversie a memoriei. Apoi, instalaţi cele 4 şuruburi care fixează unitatea SSD în unitatea de stocare a memoriei. Figura 30. Instalarea unităţii SSD în unitatea de conversie a memoriei 2. Pentru a instala noua unitate SSD cu unitatea de conversie a memoriei în colţarul unităţii HDD de 3,5 inchi, curbaţi colţarul şi aliniaţi pinul , pinul , pinul...
Ce se face în continuare: • Pentru a lucra cu altă componentă hardware, mergeţi la secţiunea corespunzătoare. • Pentru a termina instalarea sau înlocuirea, mergeţi la „Finalizarea înlocuirii părţilor componente“ la pagina 72. Înlocuirea unităţii HDD Atenţie: Nu deschideţi calculatorul sau nu încercaţi să reparaţi înainte de a citi şi înţelege „Informaţii importante privind măsurile de siguranţă“...
Page 68
5. Deconectaţi cablul de semnale şi cablul de alimentare de la unitatea HDD şi scoateţi-o complet din şasiu. 6. Curbaţi clemele de prindere aşa cum se arată pentru a scoate unitatea HDD din colţar. Figura 33. Înlăturarea unităţii HDD din colţar 7.
9. Introduceţi cele două cleme de prindere ale colţarului unităţii HDD în orificiile corespondente de pe partea laterală a locaşului unităţii optice şi apoi pivotaţi în jos unitatea HDD şi colţarul până când colţarul unităţii HDD se fixează în poziţie. Figura 34.
Page 70
5. Apăsaţi elementul de prindere albastru pentru a pivota în sus locaşul de unitate optică. Figura 35. Pivotarea locaşul de unitate optică 6. Deconectaţi cablurile de semnale şi de alimentare din spatele unităţii optice. ThinkCentre Ghidul utilizatorului...
Page 71
7. Apăsaţi elementul de blocare a unităţii optice şi glisaţi unitatea afară, prin spatele ansamblului locaş de unitate. Figura 36. Înlăturarea vechii unităţi optice 8. Instalaţi elementul de prindere a unităţii optice pe partea laterală a noii unităţi. Figura 37. Instalarea elementului de prindere a unităţii optice Capitolul 5.
9. Glisaţi noua unitate optică în locaş până când se fixează în poziţie. Figura 38. Instalarea unei noi unităţi optice 10. Conectaţi cablul de semnale şi cablul alimentare în spatele noii unităţi optice. Ce se face în continuare: • Pentru a lucra cu altă componentă hardware, mergeţi la secţiunea corespunzătoare. •...
Page 73
3. Înlăturaţi masca frontală. Vedeţi „Scoaterea şi punerea la loc a măştii frontale“ la pagina 32. 4. Localizaţi locaşul pentru cititorul de card. Vedeţi „Localizarea unităţilor interne“ la pagina 13. Notă: Poate fi nevoie să îndepărtaţi capacul metalic al locaşului cititorului de card. 5.
Page 74
7. Montaţi şurubul pentru a fixa colţarul cititorului de carduri pe carcasă. Figura 40. Montarea şurubului care fixează cititorul de carduri 8. Pivotaţi locaşul unităţii optice în sus şi conectaţi cablul cititorului de carduri la unul din conectorii USB pe placa de sistem. Vedeţi „Localizarea părţilor componente pe placa sistem“ la pagina 12. 9.
Page 75
Înlocuirea cititorului de card Pentru a înlocui cititorul de card, procedaţi în felul următor: 1. Scoateţi din unităţi toate mediile de stocare şi apoi opriţi toate dispozitivele ataşate şi calculatorul. Apoi, scoateţi toate cordoanele de alimentare din prizele electrice şi deconectaţi toate cablurile care sunt conectate la calculator.
Page 76
9. Montaţi colţarul cititorului de carduri în carcasă. Apoi împingeţi colţarul spre stânga pentru a alinia orificiul de şurub de pe colţar cu orificiul corespunzător de pe carcasă. Figura 43. Instalarea cititorului de card ThinkCentre Ghidul utilizatorului...
10. Montaţi şurubul pentru a fixa colţarul cititorului de carduri pe carcasă. Figura 44. Montarea şurubului care fixează cititorul de carduri 11. Pivotaţi locaşul unităţii optice în sus şi reconectaţi cablul cititorului de carduri la unul din conectorii USB pe placa de sistem. Vedeţi „Localizarea părţilor componente pe placa sistem“ la pagina 12. 12.
Page 78
5. Detaşaţi din conectorul de ventilator de pe placa sistem cablul ansamblului ventilator al sistemului. Vedeţi „Localizarea părţilor componente pe placa sistem“ la pagina 12. 6. Ansamblul ventilator sistemului este ataşat la şasiu prin patru pufere de cauciuc. Înlăturaţi ansamblul ventilator sistem prin tăierea puferelor de cauciuc şi ridicarea ansamblului ventilator sistem afară...
8. Ataşaţi cablul noului ansamblu ventilator sistem la conectorul ventilatorului sistemului de pe placa sistem. Vedeţi „Localizarea părţilor componente pe placa sistem“ la pagina 12. 9. Reinstalaţi unitatea HDD. Vedeţi „Înlocuirea unităţii HDD“ la pagina 53. Ce se face în continuare: •...
5. Demontaţi şurubul care fixează colţarul ansamblului audio şi USB din faţă. Apoi, înlăturaţi de pe carcasă colţarul ansamblului audio şi USB din faţă. Figura 47. Înlăturarea ansamblului audio şi USB din faţă 6. Îndepărtaţi cele două şuruburi care fixează ansamblul audio şi USB frontal de colţar. Apoi, înlăturaţi ansamblul audio şi USB din faţă...
Page 81
Notă: Difuzorul intern este disponibil doar pe unele modele. Pentru a înlocui difuzorul intern, procedaţi în felul următor: 1. Opriţi calculatorul şi scoateţi toate cordoanele de alimentare din prizele electrice. 2. Deschideţi capacul calculatorului. Vedeţi „Deschiderea capacului calculatorului“ la pagina 32. 3.
Page 82
6. Îndepărtaţi şuruburile care fixează comutatorul pentru prezenţa capacului (comutator de intruziune) şi scoateţi comutatorul pentru prezenţa capacului de pe carcasă. Figura 49. Scoateţi comutatorul prezenţă capac ThinkCentre Ghidul utilizatorului...
Page 83
7. Împingeţi spre exterior difuzorul intern prin gaura pentru a-l decupla de la cele două urechi din metal de pe carcasă. Apoi, glisaţi difuzorul intern spre dreapta pentru a-l înlătura de pe şasiu. Figura 50. Înlăturarea difuzorului intern 8. Aliniaţi noul difuzor intern cu cele două cleme de metal de pe carcasă şi glisaţi difuzorul aşa cum se arată...
Page 84
Figura 51. Instalarea noului difuzor intern 9. Reconectaţi cablul difuzorului intern la placa sistem. Vedeţi „Localizarea părţilor componente pe placa sistem“ la pagina 12. 10. Plasaţi comutatorul pentru prezenţa capacului astfel încât gaura şurubului din comutatorul pentru prezenţa capacului să fie aliniată cu orificiul corespunzător de pe carcasă. ThinkCentre Ghidul utilizatorului...
11. Montaţi şurubul care fixează comutatorul pentru prezenţa capacului pe carcasă. Figura 52. Remontarea comutatorului prezenţă capac 12. Pentru a reinstala masca frontală, aliniaţi cele trei urechi de pe latura de jos a măştii cu orificiile corespondente din şasiu şi apoi pivotaţi masca spre interior până când se fixează în poziţie. Ce se face în continuare: •...
8. Pentru a actualiza configuraţia, vedeţi Capitolul 7 „Folosirea programului Setup Utility“ la pagina 81. Notă: În cele mai multe zone din lume, Lenovo cere returnarea Customer Replaceable Unit (CRU-ului) defect. Veţi primi informaţii referitoare la aceasta odată cu CRU-ul sau câteva zile după ce aţi primit CRU-ul.
Rescue and Recovery înainte de activarea funcţiilor acestuia. Pentru a instala programul Rescue and Recovery, procedaţi în felul următor: a. Faceţi clic pe Start ➙ Toate programele ➙ Lenovo ThinkVantage Tools şi faceţi dublu clic pe Enhanced Backup and Restore.
• Pentru a crea medii de recuperare în sistemul de operare Windows 7, faceţi clic pe Start ➙ All Programs ➙ Lenovo ThinkVantage Tools ➙ Factory Recovery Disks. Apoi urmaţi instrucţiunile de pe ecran. • Pentru a crea discuri Product Recovery în sistemul de operare Windows Vista, faceţi clic pe Start ➙...
• Pentru a realiza o operaţie de salvare de rezervă folosind programul Rescue and Recovery în sistemul de operare Windows 7, procedaţi în felul următor: 1. De pe desktop-ul Windows, faceţi clic pe Start ➙ All Programs ➙ Lenovo ThinkVantage Tools ➙ Enhanced Backup and Restore. Se deschide programul Rescue and Recovery.
• Salvarea fişierelor de pe unitatea HDD sau dintr-o copie de rezervă: Spaţiul de lucru Rescue and Recovery vă permite să localizaţi fişiere pe unitatea HDD şi să le transferaţi pe o unitate din reţea sau alt mediu de înregistrare, cum ar fi un dispozitiv USB sau un disc. Această soluţie este disponibilă chiar dacă nu aţi creat o copie de rezervă...
• Pentru a crea un mediu de recuperare pe sistemul de operare Windows 7, procedaţi în felul următor: 1. De pe desktop-ul Windows, faceţi clic pe Start ➙ All Programs ➙ Lenovo ThinkVantage Tools ➙ Enhanced Backup and Restore. Se deschide programul Rescue and Recovery.
Reinstalarea aplicaţiilor preinstalate Această secţiune conţine instrucţiuni pentru reinstalarea aplicaţiilor preinstalate. Pentru a reinstala anumite aplicaţii preinstalate de pe calculatorul dumneavoastră Lenovo, procedaţi în felul următor: 1. Porniţi calculatorul. 2. Folosiţi Windows Explorer sau My Computer pentru a afişa structura de directoare a unităţii dumneavoastră...
• Pentru a reinstala cele mai multe dintre programele comerciale disponibile, vedeţi sistemul de ajutor Microsoft Windows pentru informaţii detaliate. • Pentru a reinstala anumite aplicaţii preinstalate de Lenovo, procedaţi în felul următor: 1. Porniţi calculatorul. 2. Folosiţi Windows Explorer sau My Computer pentru a afişa structura de directoare a unităţii dumneavoastră...
Page 94
Este important să creaţi un mediu de salvare şi un set de medii de recuperare cât mai curând posibil şi să le păstraţi într-un loc sigur pentru utilizare ulterioară. ThinkCentre Ghidul utilizatorului...
Considerente privind parola O parolă poate fi orice combinaţie de până la 64 caractere alfabetice şi numerice. Din motive care ţin de securitate, se recomandă folosirea unei parole puternice, care nu poate fi compromisă cu uşurinţă. Pentru a seta o parolă puternică, folosiţi următoarele indicaţii: •...
Notă: O parolă poate fi orice combinaţie de până la 64 caractere alfabetice şi numerice. Pentru informaţii suplimentare, vedeţi „Considerente privind parola“ la pagina 82. Ştergerea parolelor pierdute sau uitate (curăţarea memoriei CMOS) Această secţiune conţine instrucţiuni pentru ştergerea parolelor pierdute sau uitate, de exemplu parola de utilizator.
Selectarea unui dispozitiv de pornire În cazul în care calculatorul dumneavoastră nu porneşte conform aşteptărilor de pe un dispozitiv cum ar fi unitatea de disc sau unitatea HDD, faceţi una dintre următoarele pentru a selecta dispozitivul de pornire dorit. Selectarea unui dispozitiv de pornire temporar Folosiţi această...
8. Apăsaţi F10 pentru a salva modificările şi a ieşi din programul Setup Utility. Când vi se cere, apăsaţi Enter pentru a confirma ieşirea. Notă: Când modul de conformare ErP este activat, puteţi activa calculatorul optând pentru una din următoarele variante: •...
Ieşirea din programul Setup Utility După ce aţi terminat de vizualizat şi de modificat setările, apăsaţi Esc pentru a reveni în meniul principal al programului Setup Utility. Poate fi necesar să apăsaţi tasta Esc de mai multe ori. Faceţi una dintre următoarele: •...
Este posibil ca Lenovo să aducă modificări sau îmbunătăţiri codului POST şi BIOS. Când apar actualizări, ele sunt făcute disponibile ca fişiere descărcabile de pe situl Web Lenovo, de la http://www.lenovo.com.
Actualizarea (flash) BIOS-ului din sistemul de operare Notă: Deoarece Lenovo îmbunătăţeşte continuu situl Web, conţinutul paginii Web poate fi modificat fără notificare, inclusiv conţinutul la care se face referire în procedura următoare. Pentru a actualiza (flash) BIOS-ul din sistemul de operare, procedaţi în felul următor: 1.
Obţinerea celor mai recente drivere de dispozitiv pentru calculatorul dumneavoastră Puteţi descărca şi instala drivere de dispozitiv actualizate de pe situl Web Lenovo procedând în felul următor: Atenţie: Nu descărcaţi drivere de dispozitiv actualizate de pe situl Web Windows Update. Driverele de dispozitive oferite pe situl Web Windows nu au fost testate de Lenovo şi utilizarea acestora poate cauza...
Programul System Update vă ajută să păstraţi actualizate programele software de pe calculatorul dumneavoastră. Pachetele de actualizare sunt stocate pe serverele Lenovo şi pot fi descărcate de pe situl Web Lenovo de suport. Pachetele de actualizare conţin aplicaţii, drivere de dispozitiv, flash-uri BIOS sau actualizări de software.
• Nu aşezaţi obiecte pe monitor şi nu acoperiţi niciunul dintre ventilatoare sau calculatorul. Acestea asigură fluxul de aer necesar pentru a preveni supraîncălzirea calculatorului. • Păstraţi băuturile şi alimentele departe de toate piesele calculatorului. Particulele de mâncare şi picăturile pot face ca tastatura şi mouse-ul să...
şi ce aţi făcut pentru a le rezolva sau orice probleme minore pe care le-aţi întâmpinat. Un jurnal vă poate ajuta sau poate ajuta un tehnician Lenovo pentru a determina dacă o problemă este legată de o modificare hardware, software sau de altă acţiuni realizată.
Sistemul dumneavoastră de operare poate avea un program de copiere de siguranţă pe care îl puteţi utiliza. Lenovo furnizează programul Rescue and Recovery pentru a putea copia şi restabili datele. Vedeţi „Realizarea operaţiilor de salvare de rezervă...
Notă: Dacă nu puteţi rezolva problema, apelaţi la service. Dacă aveţi nevoie de lista cu numerele de telefon pentru service şi suport, consultaţi ThinkCentre - Ghid pentru măsuri de siguranţă şi garanţie, publicaţie pe care o primiţi împreună cu calculatorul, sau vizitaţi situl Web Lenovo de suport, la http://www.lenovo.com/support/phone.
Support Center. Vedeţi Capitolul 11 „Obţinerea informaţiilor, ajutorului şi service-ului“ la pagina 117 pentru informaţii suplimentare. • Dacă nu puteţi rula programele de diagnosticare, contactaţi Lenovo Customer Support Center. Vedeţi Capitolul 11 „Obţinerea informaţiilor, ajutorului şi service-ului“ la pagina 117 pentru informaţii suplimentare.
8. Dacă nici una dintre aceste acţiuni nu corectează problema, solicitaţi asistenţă tehnică. Vedeţi Capitolul 11 „Obţinerea informaţiilor, ajutorului şi service-ului“ la pagina 117 pentru informaţii suplimentare. Depanare Utilizaţi informaţiile de depanare pentru a găsi soluţii la probleme cu simptome clare. Dacă...
Page 112
• Dacă difuzoarele externe au un dispozitiv de control al volumului, verificaţi ca acesta să nu fie setat prea jos. • Faceţi dublu clic pe pictograma difuzor din zona de notificare Windows. Se deschide o fereastră principală de control al volumului. Verificaţi ca setarea Mute să nu fie bifată şi ca setările să nu fie prea joase. •...
• Asiguraţi-vă că aplicaţia sau jocul DOS este configurat(ă) pentru utilizarea emulării SoundBlaster Pro sau SoundBlaster. Consultaţi documentaţia furnizată împreună cu aplicaţia sau jocul pentru instrucţiuni despre setările cardului de sunet. • Dacă aceste acţiuni nu corectează problema, rulaţi programe de diagnostic (vedeţi „Programele de diagnosticare“...
vizualizarea şi modificarea secvenţei de pornire. Reţineţi că pentru unele modele secvenţa de pornire este setată permanent şi nu poate fi modificată. Dacă aceste acţiuni nu corectează problema, rulaţi programe de diagnostic (vedeţi „Programele de diagnosticare“ la pagina 113 pentru instrucţiuni). Dacă aveţi nevoie de asistenţă tehnică, vedeţi Capitolul 11 „Obţinerea informaţiilor, ajutorului şi service-ului“...
Dacă aceste acţiuni nu corectează problema, rulaţi programe de diagnostic (vedeţi „Programele de diagnosticare“ la pagina 113 pentru instrucţiuni). Dacă aveţi nevoie de asistenţă tehnică, vedeţi Capitolul 11 „Obţinerea informaţiilor, ajutorului şi service-ului“ la pagina 117. Redarea este foarte înceată sau în salturi Simptom: Redarea este foarte înceată...
Page 116
• „Cititorul de amprentă nu funcţionează“ la pagina 103 • „Tastatura fără fir nu funcţionează“ la pagina 103 Nu funcţionează unele sau toate tastele de pe tastatură Simptom: Nu funcţionează unele sau toate tastele de pe tastatură. Acţiuni: • Verificaţi dacă aţi conectat în siguranţă cablul tastaturii la conectorul corect de pe calculator. •...
Acţiune: Mişcarea necontrolată a indicatorului mouse-ului este cauzată, în mod obişnuit, de acumularea de mizerie, uleiuri sau alte substanţe pe bila din interiorul mouse-ului. Curăţaţi mouse-ul. Vedeţi „Mouse-ul optic“ la pagina 91 pentru instrucţiuni. Cititorul de amprentă nu funcţionează Simptom: Cititorul de amprentă nu funcţionează. Acţiune: Funcţionarea necorespunzătoare a cititorului de amprentă...
Page 118
Monitorul funcţionează când porniţi calculatorul, dar se opreşte după o perioadă de inactivitate Simptom: Monitorul funcţionează când porniţi calculatorul, dar se opreşte după o perioadă de inactivitate. Acţiune: Calculatorul este probabil setat pentru economisire de energie, cu ajutorul funcţiilor de gestionare a alimentării.
În sistemul de operare Windows 7, faceţi clic pe Start ➙ Control Panel ➙ Hardware and Sound ➙ Adjust screen resolution ➙ Advanced Settings. Apoi faceţi clic pe fişa Monitor şi selectaţi o nouă rată de reîmprospătare. • Pentru informaţii suplimentare despre setările monitorului, vedeţi sistemul de ajutor sau documentaţia sistemului dumneavoastră...
Page 120
Cablul de reţea trebuie conectat în siguranţă atât la conectorul Ethernet de pe calculator, cât şi conectorul RJ45 de pe hub. Distanţa maximă permisă de la calculator la hub este de 100 de metri. Dacă aţi conectat cablul şi distanţa este în limite acceptabile, dar problema persistă, încercaţi un cablu diferit. •...
Page 121
Acţiuni: • Încercaţi un alt cablu. • Asiguraţi-vă că partenerul de legătură este setat la negociere automată. • Asiguraţi-vă că utilizaţi un comutator compatibil 802.3ab (gigabit cu cupru). O problemă LAN fără fir Simptom: Nu puteţi să vă conectaţi folosind placa încorporată de reţea fără fir. Acţiuni: •...
Windows 7 şi Windows Vista poate fi salvat ca fişier cu extensia .contact. Probleme de opţiune Utilizaţi aceste informaţii pentru a diagnostica probleme privind opţiunile de hardware Lenovo care nu dispun de propriile informaţii de depanare. Selectaţi simptomul din lista următoare: •...
Dacă aceste acţiuni nu corectează problema, rulaţi programe de diagnostic (vedeţi „Programele de diagnosticare“ la pagina 113 pentru instrucţiuni). Dacă aveţi nevoie de asistenţă tehnică, vedeţi Capitolul 11 „Obţinerea informaţiilor, ajutorului şi service-ului“ la pagina 117. Probleme de performanţă şi blocare Problemele de performanţă...
Page 124
7. În zona Programs and Features faceţi clic pe butonul Clean up. 8. Se afişează o listă de aplicaţii instalate. Selectaţi aplicaţia pe care doriţi să o eliminaţi. Faceţi clic pe Uninstall/Change şi apoi clic pe Continue. • Pe sistemul de operare Windows 7, procedaţi în felul următor: 1.
2. Faceţi clic pe Start ➙ Computer. 3. Faceţi clic dreapta pe unitatea C, apoi faceţi clic pe Properties. 4. Faceţi clic pe fişa Tools. 5. Faceţi clic pe Defragment Now, apoi clic pe Continue. 6. Faceţi clic pe Defragment Now din nou pentru a porni procesul de defragmentare. Memorie insuficientă...
• Dacă dispozitivul serial este o imprimantă, asiguraţi-vă că hârtia este încărcată corect. • Verificaţi dacă software-ul livrat cu dispozitivul serial este instalat corect. Consultaţi documentaţia dispozitivului serial. • Asiguraţi-vă că adaptorul pentru port serial, dacă aţi adăugat unul, este instalat corespunzător şi aşezat ferm.
Note: 1. În funcţie de data la care a fost produs calculatorul, acesta este preinstalat cu Lenovo Solution Center sau Lenovo ThinkVantage Toolbox pentru diagnosticare. Pentru informaţii suplimentare despre programul Lenovo ThinkVantage Toolbox, vedeţi Lenovo ThinkVantage Toolbox. Pentru informaţii suplimentare despre Lenovo Solution Center, vedeţi „Lenovo Solution Center“...
Pentru a rula programul Lenovo Solution Center pe sistemul de operare Windows 7, faceţi clic pe Start ➙ All Programs ➙ Lenovo ThinkVantage Tools ➙ System Health and Diagnostics. Urmaţi instrucţiunile de pe ecran.
Page 129
1. Descărcaţi o imagine CD/DVD de boot cu autopornire (numită şi imagine ISO) a programului de diagnosticare, de la: http://www.lenovo.com/support 2. Folosiţi orice software de ardere CD/DVD pentru a crea un disc de diagnosticare cu imaginea ISO. Rularea programului de diagnosticare de pe un disc de diagnosticare Această...
Lenovo ThinkVantage Tools Programul Lenovo ThinkVantage Tools vă indică o mulţime de surse de informaţii şi asigură un acces uşor la diverse unelte, pentru a vă face munca mai simplă şi mai sigură. Notă: Programul Lenovo ThinkVantage Tools este disponibil numai pe calculatoarele care sunt dotate cu o unitate HDD internă, sistemul de operare Windows 7 şi programe software furnizate de Lenovo.
şi aprofundaţi toate informaţiile privind măsurile de siguranţă. Situl Web Lenovo (http://www.lenovo.com) Situl Web Lenovo oferă informaţii actualizate şi servicii, pentru a vă ajuta să cumpăraţi, să modernizaţi şi să întreţineţi calculatorul. De asemenea, puteţi să faceţi următoarele: •...
Engineering Change (EC) corespunzătoare hardware-ului dumneavoastră. Următoarele elemente nu sunt acoperite de garanţie: • Înlocuirea sau folosirea unor părţi componente care nu sunt fabricate pentru sau de Lenovo sau pentru care Lenovo nu acordă garanţie • Identificarea surselor de probleme software •...
(service în garanţie internaţional) şi pentru a vedea o listă cu ţările unde este disponibil service-ul, vizitaţi http://www.lenovo.com/support, faceţi clic pe Warranty şi urmaţi instrucţiunile de pe ecran. Pentru asistenţă tehnică la instalarea pachetelor de service (Service Packs) sau pentru întrebări legate de ele pentru produsul preinstalat Microsoft Windows, vizitaţi situl Web Microsoft Product Support Services,...
în medii specifice şi sunt furnizate în scop ilustrativ. Rezultatele obţinute în alte medii de funcţionare pot fi diferite. Lenovo poate utiliza sau distribui oricare dintre informaţiile pe care le furnizaţi, în orice mod pe care îl consideră adecvat, fără ca aceasta să implice vreo obligaţie pentru dumneavoastră.
Mărci comerciale Următorii termeni sunt mărci comerciale deţinute de Lenovo în Statele Unite, în alte ţări sau ambele: Lenovo Logo-ul Lenovo Rescue and Recovery ThinkCentre ThinkVantage Microsoft, Windows şi Windows Vista sunt mărci comerciale deţinute de grupul de companii Microsoft.
Corporation prevede altceva. Este interzisă reproducerea sau dezasamblarea. Observaţii privind emisiile electronice Informaţiile următoare se referă la PC-urile Lenovo cu tipul de maşină 4466, 4471, 4474, 4477, 4480, 4485, 4496, 4498, 4503, 4512, 4514, 4518, 4554, 7005, 7023, 7033, 7035, 7072, 7079 şi 7177.
Page 138
Um dieses sicherzustellen, sind die Geräte wie in den Handbüchern beschrieben zu installieren und zu betreiben. Des Weiteren dürfen auch nur von der Lenovo empfohlene Kabel angeschlossen werden. Lenovo übernimmt keine Verantwortung für die Einhaltung der Schutzanforderungen, wenn das Produkt ohne Zustimmung der Lenovo verändert bzw.
Geräte der Klasse B. Dieses Gerät ist berechtigt, in Übereinstimmung mit dem Deutschen EMVG das EG-Konformitätszeichen - CE - zu führen. Verantwortlich für die Konformitätserklärung nach Paragraf 5 des EMVG ist die Lenovo (Deutschland) GmbH, Gropiusplatz 10, D-70563 Stuttgart. Informationen in Hinsicht EMVG Paragraf 4 Abs. (1) 4: Das Gerät erfüllt die Schutzanforderungen nach EN 55024 und EN 55022 Klasse B.
Lenovo îi încurajează pe proprietarii echipamentelor IT să-şi recicleze cu responsabilitate echipamentele de care nu mai au nevoie. Lenovo oferă o varietate de programe şi servicii pentru a-i asista pe proprietarii de echipamente la reciclarea produselor IT. Pentru informaţii privind reciclarea produselor Lenovo, vizitaţi: http://www.lenovo.com/recycling...
Dacă doriţi să o înlocuiţi cu una nouă, luaţi legătura cu vânzătorul sau apelaţi la un serviciu de reparaţii oferit de Lenovo. Dacă aţi înlocuit bateria cu litiu singur şi doriţi să o aruncaţi pe cea veche, izolaţi-o prin învelire cu o bandă din vinil, luaţi legătura cu vânzătorul şi urmaţi instrucţiunile acestuia. Dacă...
şi tratarea bateriilor şi acumulatorilor. Participarea clienţilor este importantă pentru a reduce la minim potenţialele efecte ale bateriilor şi acumulatorilor asupra mediului şi sănătăţii umane datorită potenţialei existenţe a substanţelor periculoase. Pentru colectarea şi tratarea corespunzătoare, vizitaţi: http://www.lenovo.com/lenovo/environment Anexa C. Informaţii privind WEEE şi reciclarea...
Index creare şi folosirea unui mediu de salvare acces creare şi folosire componentele plăcii sistem şi unităţi medii de recuperare actualizare (flash) BIOS finalizarea instalării programe de sistem cumpărare servicii suplimentare actualizare (flash) BIOS curăţarea unui mouse optic administrator, parolă Customer Support Center ajutor obţinere...
Page 146
(POST) Productivity Center, ThinkVantage lansarea programului Setup Utility programe de diagnosticare, folosire Lenovo Solution Center programe, actualizare sistem Lenovo ThinkVantage Toolbox programul Setup Utility, lansare Lenovo ThinkVantage Tools Lenovo Welcome 5, 117...
Page 147
cumpărare suplimentare setare parolă setări modificare vizualizare Setup Utility Setup Utility, ieşire sistem gestionare programe software recuperare software antivirus spaţiu de lucru, salvare de rezervă spaţiul de lucru Rescue and Recovery specificaţii fizice subsistem audio subsistem video Ş ştergerea unei parole tastatură, înlocuire ThinkVantage Productivity Center unitate HDD, înlocuire...
