Localizando Peças na Placa-mãe

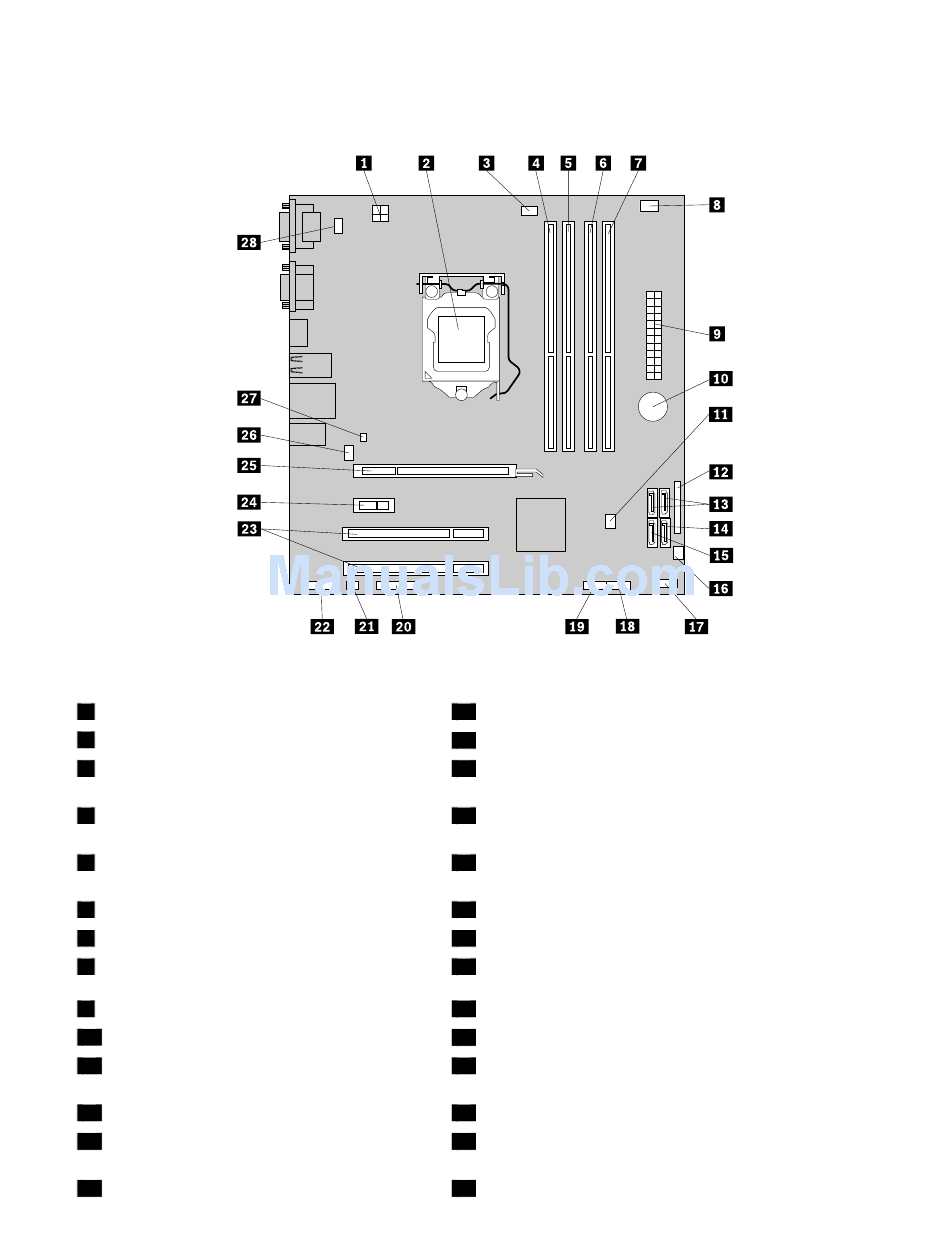

A Figura 4 "Locais das Peças na Placa-mãe" na página 13 mostra os locais das peças na placa-mãe.
Figura 4. Locais das Peças na Placa-mãe
1
Conector de energia de 4 pinos
2
Microprocessador
3
Conector do ventilador do microprocessador
4
Slot de memória 1 (DIMM1)
5
Slot de memória 2 (DIMM2)
6
Slot de memória 3 (DIMM3)
7
Slot de memória 4 (DIMM4)
8
Conector de sensor térmico
9
Conector de energia de 24 pinos
10
Bateria
11
Jumper de Limpeza de CMOS (Complementary
Metal Oxide Semiconductor) /Recuperação
12
Conector paralelo
13
Conectores SATA 1 e 2 (conectores SATA 3.0)
14
Conector SATA 3 (conector SATA 2.0)
15
Conector eSATA
16
Conector do ventilador de energia
17
Conector do painel frontal (para conectar os indicadores
de LED e o botão liga/desliga)
18
Conector USB frontal 1 (para conectar a porta USB 1 e 2
no painel frontal)
19
Conector USB frontal 2 (para conectar dispositivos USB
adicionais)
20
Conector serial (COM2)
21
Conector do alto-falante interno
22
Conector de áudio frontal
23
Slots de placa PCI (2)
24
Slot da placa PCI Express x1
25
Slot da placa gráfica PCI Express x16
26
Conector de ventilador do sistema
27
Sensor de abertura da tampa (Conector do sensor de
intrusão)
28
Conector do teclado PS/2 e do mouse
.
