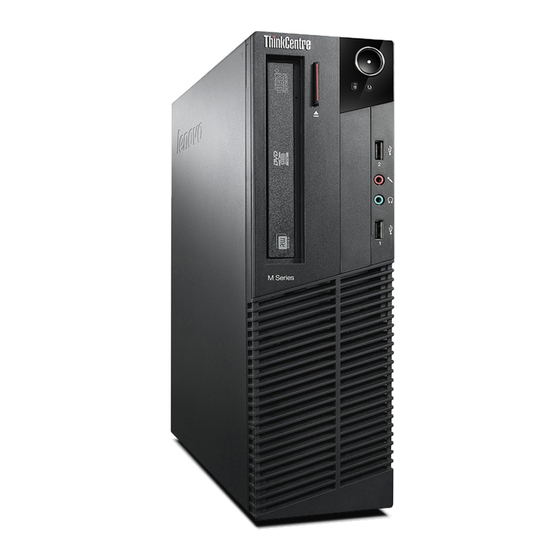

Page 1 ThinkCentre 用户指南机器类型：2756、2800、2929、2932、2934、2941、2945、2961、 2982、2988、2993、2996、3181、3183、3185、3187、3198、3202、 3207、3209、3214、3218、3224、3227、3306、3393 和 3395...
Page 2 第第第第三三三三版版版版 (2012 (2012 (2012 (2012 年年年年 5 5 5 5 月月月月 ) ) ) ) Copyright Copyright Lenovo Lenovo 2012. 2012. © Copyright Copyright Lenovo Lenovo 2012. 2012. 有限权利声明：如果数据或软件依照通用服务管理（GSA）合同提供，则其使用、复制或披露将受到 GS-35F-05925 号合同的约束。...
Page 3: Table Of Contents
使用和了解防火墙 ... . . Lenovo 提供的软件 ... . 保护数据免遭病毒侵害 ...
Page 4 查看并更改设置 ....Lenovo Solution Center ... . 使用密码 ....
Page 6 iv iv iv iv ThinkCentre 用户指南...
Page 7: 重重重重要要要要安安安安全全全全信信信信息息息息
全全全全和和和和保保保保修修修修指指指指南南南南》》》》中中中中的的的的安安安安全全全全信信信信息息息息。。。。阅阅阅阅读读读读和和和和了了了了解解解解这这这这些些些些安安安安全全全全信信信信息息息息可可可可降降降降低低低低人人人人身身身身伤伤伤伤害害害害和和和和产产产产品品品品损损损损坏坏坏坏的的的的风风风风险险险险。。。。如果没有这份《安全和保修指南》，可从 Lenovo 支持 Web 站点 http://www.lenovo.com/support 获取可移植 ®...
Page 8: 电源线和电源适配器
• 从防静电包装中取出静电敏感部件后尽量立即安装，不要放下部件。如果不能直接安装，请将防静电包装放在光滑的水平面上，然后再将部件放在包装上。 • 请勿将部件放置在计算机外盖或其他金属表面上。电源线和电源适配器仅使用产品制造商提供的电源线和电源适配器。电源线应该通过安全审核。在德国，其规格应该是 H05VV-F，3G，0.75 mm 或更高。在其他国家或地区，应使用相应的适用类型。切勿将电源线缠绕在电源适配器或其他物体上。否则会绷紧电源线，从而导致电源线磨损、破裂或起褶。这样会造成安全隐患。请始终正确布置电源线，使电源线不会被踩到、绊倒他人或被物体压住。避免电源线和电源适配器接触到液体。例如，请勿将电源线或电源适配器放在水池、水盆、盥洗室附近，或者放在用液体清洁剂清洗过的地板上。液体会引起短路，尤其是在因误用而绷紧电源线或使电源适配器受到挤压时。液体还会导致电源线终端和/或电源适配器的连接器终端逐渐腐蚀，并最终导致过热。始终以正确的顺序连接电源线和信号电缆并确保所有电源线接头牢固且完全地插入插座。请勿使用交流电输入引脚处出现腐蚀迹象，或者交流电输入引脚处或其他地方出现过热迹象（例如变形的塑料）的电源适配器。请勿使用任一端电气触点有腐蚀或过热迹象的电源线，也不要使用任何有受损迹象的电源线。延长线和相关设备确保所用延长线、电涌保护器、不间断电源和接线板的额定参数可以满足产品的电气要求。切勿让这些设备超负荷运转。如果使用了接线板，其负载不应超出接线板的输入额定值。如有关于电源负载、电源要求和输入额定值方面的疑问，请咨询电工以获取更多信息。插头和插座如果计算机设备要使用的插座（电源插座）有损坏或腐蚀迹象，请在合格的电工将其更换后再使用。请勿弯曲或改动插头。如果插头损坏，请联系制造商以获取替换品。请勿让您的产品与其他功耗较大的家用或商用设备共用电源插座；否则，不稳定的电压可能会损坏您的计算机、数据或连接的设备。有些产品装配有单相三线插头。这种插头仅适用于接地的电源插座。它是一种安全装置。请勿通过将其插入非接地的插座使它失去安全保护作用。如果您无法将插头插入插座，请联系电工以获取经过批准的插座适配器或用提供这种安全功能的插座更换原来的插座。切勿使电源插座超负荷运转。系统总负载不应超过分支电路额定值的 80%。如有关于电源负载和分支电路额定值的问题，请咨询电工以获取更多信息。确保您使用的电源插座已正确连线、易于操作并且位置紧靠设备。请勿完全拉直电源线以免使之绷紧。确保电源插座可以为您要安装的产品提供正确的电压和电流。将设备与电源插座连接或断开连接时谨慎操作。 vi vi vi vi ThinkCentre 用户指南...
Page 9: 外接设备
• 请勿在家具内存放或操作计算机，因为这会增加计算机过热的危险。 • 进入计算机的气流温度不应超过 35°C（95°F）。 • 请勿安装空气过滤设备。它们可能会妨碍正常散热。运行环境您的计算机最佳运行环境为温度 10°C 到 35°C（50°F 到 95°F），湿度 35% 到 80%。如果您的计算机的存储或运输环境温度低于 10°C（50°F），请先将其慢慢升到 10°C 到 35°C（50°F 到 95°F）的最佳运行温度，然后再使用计算机。在极端情况下此过程可能会需要两个小时。如果在计算机尚未升至最佳运行温度时就使用，可能会对计算机造成不可修复的损坏。尽量将计算机放在气流畅通的干燥避光环境中。请将电风扇、无线电、大功率扬声器、空调和微波炉等电器远离计算机放置，因为这些设备发出的强磁场会损坏显示器和硬盘驱动器上的数据。请勿将饮料放在计算机或所连接的设备之上或旁边。如果液体溅落到计算机或连接的设备上，或落入其中，可能会引起短路或其他损坏。请勿在键盘上方进食或吸烟。微粒落入键盘会造成损坏。 vii vii vii vii © Copyright Lenovo 2012...
Page 10: 调制解调器安全信息
调制解调器安全信息警警警警告告告告：：：：为为为为了了了了减减减减少少少少发发发发生生生生火火火火灾灾灾灾的的的的风风风风险险险险，，，，请请请请仅仅仅仅使使使使用用用用由由由由 Underwriters Underwriters Underwriters Laboratories...
Page 12 • 可存储开机自检（POST）硬件测试结果 • 桌面管理界面（DMI）桌面管理界面提供了一种通用的途径，供用户访问计算机各方面的信息，这些信息包括处理器类型、安装日期、连接的打印机和其他外围设备、电源以及维护历史记录。 • Intel Standard Manageability Intel Standard Manageability 是一种硬件和固件技术，它在计算机中内置某些功能，使公司可更方便、成本更低地监视、维护、更新、升级和修复这些计算机。 • Intel 矩阵存储管理器 Intel 矩阵存储管理器是一种设备驱动程序，通过它可在特定的 Intel 芯片主板上支持 SATA RAID 5 阵列和 SATA RAID 10 阵列，从而提高硬盘性能。 • 预引导执行环境（PXE）预引导执行环境是一种使用网络接口启动计算机的环境，该网络接口独立于数据存储设备（如硬盘驱动器）或所安装的操作系统。 • Intelligent Cooling Engine (ICE) Intelligent Cooling Engine 是一种系统散热管理解决方案，计算机通过它可提高在运行时的散热和静音性...
Page 13 已已已已进进进进行行行行兼兼兼兼容容容容性性性性验验验验证证证证或或或或测测测测试试试试的的的的操操操操作作作作系系系系统统统统（随机型而异） • Linux ® • Microsoft Windows XP Professional SP 3 此处列出的操作系统将在本出版物印刷时进行兼容性验证或测试。本手册出版后，Lenovo 可能还会确定其他操作系统与您的计算机兼容。此列表可能会经常更改。要确定某个操作系统是否经过了兼容性验证或测试，请查看该操作系统供应商的 Web 站点。 3 3 3 3 第 1 章 . 产品概述...
Page 14: 软件概述
– 电压下限：最小：100 伏交流电最大：127 伏交流电输入频率范围：50 到 60 赫兹 – 电压上限：最小：200 伏交流电最大：240 伏交流电输入频率范围：50 到 60 赫兹软件概述计算机随附了一个预装的操作系统和几个由 Lenovo 提供的软件程序。 Lenovo 提供的软件以下软件程序由 Lenovo 提供，用于帮助您提高工作效率并降低与计算机维护相关的费用。随计算机一起提供的程序软件可能会因计算机型号和预装的操作系统而有所不同。 Lenovo ThinkVantage Tools Lenovo ThinkVantage Tools 程序为您提供了大量信息源，使您可以方便地使用多种工具，从而帮助您更轻 ® 松、更安全地工作。 4 4 4 4...
Page 15: Product Recovery
要访问 Lenovo ThinkVantage Tools 程序，请单击开开开开始始始始 ➙ ➙ ➙ ➙ 所所所所有有有有程程程程序序序序 ➙ ➙ ➙ ➙ Lenovo Lenovo Lenovo Lenovo ThinkVantage...
Page 16: Adobe Reader
注注注注：：：：如果 Lenovo ThinkVantage Tools 程序中的增增增增强强强强的的的的备备备备份份份份和和和和还还还还原...
Page 17: 找到计算机正面的接口、控件和指示灯
位置本节提供的信息可帮助您找到计算机正面和背面的接口、主板上的各种部件以及计算机中的组件和内置驱动器。找到计算机正面的接口、控件和指示灯第 7 页图 1 “正面接口、控件和指示灯的位置” 显示了计算机正面的接口、控件和指示灯的位置。图 1. 正面接口、控件和指示灯的位置光盘驱动器弹出/关闭按钮 USB 2.0 接口（USB 端口 2）麦克风接口电源开关硬盘驱动器活动指示灯耳机接口电源指示灯 USB 2.0 接口（USB 端口 1） 7 7 7 7 第 1 章 . 产品概述...
Page 18: 找到计算机背面接口
找到计算机背面接口第 8 页图 2 “背面接口的位置” 显示了计算机背面接口的位置。计算机后部的某些接口标记了颜色，这可以帮助您确定将各个电缆连接到计算机的位置。图 2. 背面接口的位置电源线接口 PCI Express x16 显卡插槽串口（串口 1） PCI Express x1 卡插槽 VGA 显示器接口 PCI 卡插槽（2 个） DisplayPort 接口可选串口（串口 2） USB 3.0 接口（USB 端口 5 到 8）电缆锁插槽 (2) USB 2.0 接口（USB 端口...
Page 19 接接接接口口口口描描描描述述述述以太网接口用于连接以太网电缆，以便接入局域网（LAN）。注注注注：：：：要在 FCC B 类限制下对计算机进行操作，请使用 5 类以太网电缆。麦克风接口当您要录音或者使用语音识别软件时，用于将麦克风与计算机相连。串口用于连接外置调制解调器、串行打印机或使用 9 引脚串口的其他设备。 PS/2 键盘接口（选配）用于连接使用...
Page 20: 找到组件
找到组件第 10 页图 3 “部件位置” 显示了计算机中各个组件的位置。要打开计算机外盖，请参阅第 27 页 “打开计算机外盖”。图 3. 部件位置散热器和风扇组合件系统风扇组合件电源组合件内置扬声器（某些型号安装）内存条外盖存在感知开关（机箱入侵感应开关）（某些型号安装）光盘驱动器硬盘驱动器（或固态驱动器）前置音频和 USB 组合件 PCI 卡（某些型号安装）前挡板散热器风扇通风槽找到主板上的部件注注注注：：：：计算机会随附以下某一主板。 10 10 10 10 ThinkCentre 用户指南...
Page 21 第 11 页图 4 “主板部件位置”显示某种类型的主板上各个部件的位置。图 4. 主板部件位置 4 引脚微处理器电源接口连接 LED 指示灯和电源开关的前面板接口微处理器清除 CMOS（互补金属氧化物半导体）/恢复跳线微处理器风扇接口前置 USB 接口 1（用于连接前挡板上的 USB 端口 1 和 2）内存插槽 1（DIMM 1）电池内存插槽 2（DIMM 2）正面 USB 接口 2（用于连接其他 USB 设备）内存插槽 3（DIMM 3）串行（COM2）接口...
Page 22 第 12 页图 5 “主板部件位置”显示另一类型的主板上各个部件的位置。图 5. 主板部件位置 4 引脚微处理器电源接口连接 LED 指示灯和电源开关的前面板接口微处理器清除 CMOS（互补金属氧化物半导体）/恢复跳线微处理器风扇接口前置 USB 接口 1（用于连接前挡板上的 USB 端口 1 和 2）内存插槽 1（DIMM 1）电池内存插槽 2（DIMM 2）正面 USB 接口 2（用于连接其他 USB 设备）内存插槽 3（DIMM 3）串行（COM2）接口...
Page 23: 找到内置驱动器
找到内置驱动器内置驱动器是您的计算机用来读取和存储数据的设备。您可以添加驱动器，从而增加计算机的存储容量，使计算机能够读取其他类型的介质。内置驱动器安装在托架中。在本手册中，这些托架称为托架 1、托架 2 等等。计算机在出厂时安装了以下驱动器： • 托架 1 中的光盘驱动器 • 托架 3 中的 3.5 英寸硬盘驱动器或 2.5 英寸固态驱动器安装或更换内置驱动器时，请记下在各个托架中安装或更换的驱动器的类型和大小，并将电缆正确连接到已安装好的驱动器上。有关如何为计算机安装或更换内置驱动器的说明，请参阅第 27 页第 5 章 “安装或更换硬件”中的相应部分。第 13 页图 6 “驱动器托架位置” 显示了驱动器托架的位置。图 6. 驱动器托架位置托架 1 - 光盘驱动器托架（安装了光盘驱动器）托架...
Page 24: 机器类型和型号标签
机器类型和型号标签通过机器类型和型号标签可识别计算机。与 Lenovo 联系请求帮助时，机器类型和型号信息可帮助支持人员识别计算机，从而提供更快速的服务。以下是机器类型和型号标签的示例。图 7. 机器类型和型号标签 14 14 14 14 ThinkCentre 用户指南...
Page 25: 第第第第 2 2 2 2 章章章章使使使使用用用用计计计计算算算算机机机
第 2 章使用计算机本章提供有关使用某些计算机组件的信息。常见问题以下提示将帮助您优化对计算机的使用。有没有其他语言的用户指南？ Lenovo 支持 Web 站点 http://www.lenovo.com/ThinkCentreUserGuides 上提供多种语言的用户指南。恢复光盘在哪里？ Lenovo 提供一个程序，通过该程序可创建恢复光盘。有关创建恢复光盘的详细信息，请参阅第 83 页 “制作恢复盘”。此外，如果硬盘发生故障，可从 Lenovo 客户支持中心订购 Product Recovery 光盘。有关联系客户支持中心的信息，请参阅第 117 页第 11 章 “获取信息、帮助和服务”。在使用 Product Recovery 光盘之前，请参阅光盘随附的文档。注注注注意意意意：：：： Product Recovery 光盘套装可能包含多张光盘。确保准备好所有这些光盘，然后再开始恢复过程。在...
Page 26: 使用蓝色 Thinkvantage 按键
要打开 ThinkVantage Fingerprint Software 程序并使用指纹识别器，请单击开开开开始始始始 ➙ ➙ ➙ ➙ 所所所所有有有有程...
Page 27: 从桌面设置音量
从桌面设置音量可通过任务栏（位于 Windows 桌面的右下角）中的音量图标访问桌面音量控件。单击音量图标，然后上下移动滑块以控制音量，或单击静静静静音音音音图标以关闭声音。如果任务栏中没有音量图标，请参阅第 17 页 “将音量图标添加到任务栏”。将音量图标添加到任务栏要在 Windows 7 操作系统上将音量图标添加到任务栏，请执行以下操作： 1. 在 Windows 桌面上，单击开开开开始始始始 ➙ ➙ ➙ ➙ 控控控控制制制制面面面面板板板板 ➙ ➙ ➙ ➙ 外外外外观观观观和和和和个个个个性性性性化化化化。 2.
Page 28: 播放 Cd 或 Dvd
1. 单击开开开开始始始始 ➙ ➙ ➙ ➙ 所所所所有有有有程程程程序序序序 ➙ ➙ ➙ ➙ Corel Corel Corel Corel DVD DVD MovieFactory MovieFactory MovieFactory MovieFactory Lenovo Lenovo Lenovo Lenovo Edition Edition Edition Edition。...
Page 29: 第第第第 3 3 3 3 章章章章您您您您与与与与计计计计算算算算机机机
辅助功能和舒适性良好的人体工程学坐姿对于充分利用个人计算机和避免产生不适非常重要。请合理安排您的工作空间以及您使用的设备，以适合您的个人需求以及您所从事的工作的种类。此外，在您使用计算机时，良好的工作习惯可以最大限度地提高工作效率和舒适感。下列主题提供了有关如何安排工作区、如何设置计算机设备，以及如何培养健康的工作习惯的信息： Lenovo 致力于帮助有障碍的人士更方便地使用信息和技术。因此，以下信息提供了能帮助那些在听觉、视觉和行动方面有限制的用户最有效地利用他们的计算机体验的方法。辅助技术使用户能以最适合的方式访问信息。操作系统中已提供部分此类技术，并可通过供应商购买或通过万维网 http://www.lenovo.com/healthycomputing 获取其他技术安排工作空间为了最大程度地利用您的计算机，请根据您的需要和工作性质，安排好使用的设备和工作区域。舒适是最为重要的，但光源、空气流通和电源插座的位置也会影响您的工作空间安排。舒适虽然没有任何一种工作姿势能够完全适用于每个人，但是下面提供的一些指导原则可帮助您找到最适合的姿势。长时间保持同一坐姿会引起疲劳。椅子的靠背和座垫应单独调整并使其提供良好的支撑。座位的前部应为弧形，以减轻对大腿的压力。调整座位，使大腿与地板平行，并且双脚平放在地板或搁脚板上。使用键盘时，请让前臂与地板保持平行并且手腕放在舒适的位置。轻轻敲击键盘并让手和手指放松。通过调整键盘支撑脚的位置来调整键盘角度，尽量提高操作的舒适度。调整显示器以使屏幕的顶部与视线平齐，或略低于视平线。将显示器放在舒适的视距内，通常是 51 到 61 厘米（20 到 24 英寸），并且把它放在无需转动身体即可看到的位置。另外，请将其他常用设备（例如，电话或鼠标）放到方便使用的位置。 19 19 19 19 © Copyright Lenovo 2012...
Page 30: 眩光与照明
• 请保持电源线和电缆布放整洁，并远离走道和其他可能会偶尔踢到线缆的区域。有关电源线的更多信息，请参阅第 vi 页 “电源线和电源适配器”。注册计算机注册计算机后，相关信息将输入数据库，这样 Lenovo 可在召回或出现其他重大问题时与您取得联系。向 Lenovo 注册计算机后，致电 Lenovo 寻求帮助时将获得更快速的服务。此外，某些地区还扩充了为注册用户提供的特权和服务。要向 Lenovo 注册计算机，请执行以下操作之一： • 将计算机连接到因特网，然后通过预装的 Lenovo Product Registration 程序注册计算机。该程序将在您使用计算机一段时间后自动启动。请按照屏幕上的说明注册计算机。 • 访问 http://www.lenovo.com/register 并按照屏幕上的说明注册计算机。将计算机带往其他国家或地区将计算机带往其他国家或地区时，必须考虑当地的电气标准。本节提供有关下列内容的信息： • 第 20 页 “电压选择开关” • 第 21 页 “替换电源线”...
Page 31: 替换电源线
Web 站站站站点点点点或或或或参参参参考考考考其其其其他他他他为为为为旅旅旅旅行行行行者者者者提提提提供供供供的的的的资资资资料料料料。。。。如果计算机带有电压选择开关，必须将开关设置为与电源插座的可用电压相匹配。电压选择开关设置不当可能会导致计算机故障，甚至可能造成永久性损坏。请先确认电压选择开关已设置为与电源插座的可用电压相匹配，然后再将计算机连接到电源插座。如果计算机不带电压选择开关，请查看计算机底部的额定电压标签，并注意以下事项： • 如果额定电压标签所显示的是一个范围（“100-127 V”或“200-240 V”），请务必确保电源插座所提供的电压与计算机标签上的额定电压相匹配。如果不匹配，在未使用变压器之类的外部设备的情况下，请勿尝试将计算机连接到电源插座。 • 如果额定电压标签显示的是双范围（“100-127 V”和“200-240 V”），这表示该计算机适合在全球各地运行，无论在哪个国家或地区连接这些计算机，计算机都将自动调整以匹配电源插座的输出电压。替换电源线如果将计算机带往某个国家或地区，当地使用的电源插座类型与您当前使用的类型不同，则必须购买电源插头适配器或新的电源线。可直接从 Lenovo 订购电源线。有关电源线的信息和部件号，请访问： http://www.lenovo.com/powercordnotice 21 21 21 21 第 3 章 . 您与计算机...
Page 32 22 22 22 22 ThinkCentre 用户指南...
Page 33: 第第第第 4 4 4 4 章章章章安安安安全全全全性性性
2. 按 F1 键进入 Setup Utility 程序。然后按 F10，保存并退出 Setup Utility 程序。此后将不再显示错误消息。 • 可启用和禁用设备和 USB 接口有关更多信息，请参阅第 91 页 “启用或禁用设备”。 • 集成的指纹识别器（某些机型配备）根据计算机的型号，键盘有可能集成指纹识别器。事先注册指纹并将其与开机密码和/或硬盘密码相关联后，用手指擦过识别器上方即可启动计算机、登录系统和进入 Setup Utility 程序，无须输入密码。因此，指纹身份验证可代替密码，从而使用户访问变得更加简单和安全。 • 启动顺序控制有关更多信息，请参阅第 91 页 “选择或更改启动设备顺序”。 • 无键盘或鼠标的启动计算机可在不连接键盘或鼠标的情况下登录操作系统。 • 受信平台模块（TPM）受信平台模块是一个安全的加密处理器，其中可存储加密密钥，用于保护计算机中存储的信息。 23 23 23 23 © Copyright Lenovo 2012...
Page 34: 连接集成钢缆锁
连接集成钢缆锁可以使用集成的钢缆锁（有时叫作 Kensington 锁）将计算机固定于书桌、工作台或其他非永久固定物上。钢缆锁连接到计算机背面一个集成钢缆锁插槽中，可以使用钥匙打开该锁。钢缆锁也锁住了用来打开计算机外盖的按钮。这与许多笔记本电脑所使用锁的类型相同。可通过在 http://www.lenovo.com/support 搜索 Kensington ，直接从 Lenovo 订购集成钢缆锁。图 8. 集成钢缆锁使用密码可通过 Microsoft Windows 操作系统和计算机的 BIOS 设置多种密码，以帮助防止未经授权使用计算机。 BIOS 密码可使用 BIOS Setup Utility 程序设置密码，防止未经授权访问计算机和数据。您可以使用以下类型的密码： • Power-On Password：设置 Power-On Password 后，每次开启计算机时都会提示输入有效密码。只有输入有效密码，才能使用计算机。有关更多信息，请参阅第 90 页 “Power-On Password”。...
Page 35: Windows 密码
序的帮助系统。计算机上预装的 Windows 操作系统提供 Windows 防火墙。有关使用 Windows 防火墙的详细信息，请参阅第 117 页 “帮助和支持”。保护数据免遭病毒侵害计算机预装了反病毒程序，可帮助防止、检测和清除病毒。 Lenovo 在计算机上提供了具有 30 天免费使用期的完整版反病毒软件。30 天后，必须续订许可证以继续接收反病毒软件更新。注注注注：：：：为免遭新病毒的侵害，必须将病毒定义文件保持最新。有关如何使用反病毒软件的更多信息，请参阅反病毒软件的帮助系统。 25 25 25 25 第 4 章 . 安全性...
Page 36 26 26 26 26 ThinkCentre 用户指南...
Page 37: 第第第第 5 5 5 5 章章章章安安安安装装装装或或或或更更更更换换换换硬硬硬硬件件件
• 请勿将部件放置在计算机外盖或其他金属表面上。安装或更换硬件本节说明如何为您的计算机安装或更换硬件。您可以通过安装或更换硬件来增强计算机的功能和维护计算机。注注注注意意意意：：：：打开计算机或尝试进行任何修理之前，请先阅读并了解第 v 页 “重要安全信息”。注注注注：：：： 1. 请仅使用 Lenovo 提供的计算机部件。 2. 安装或更换选件时，请使用本节中的相应说明以及随选件附带的说明。安装外部选件您可以将外部选件（如外部扬声器、打印机或扫描仪）连接到计算机。对于某些外部选件，除了进行物理连接外，还必须安装附加软件。安装外部选件时，请参阅第 7 页 “找到计算机正面的接口、控件和指示灯”...
Page 38: 卸下和重新安装前挡板
1. 从驱动器中取出所有介质，然后关闭计算机和所有连接的设备。 2. 从电源插座中拔出所有电源线。 3. 拔出电源线、输入/输出电缆以及任何其他与计算机相连的电缆。请参阅第 7 页 “找到计算机正面的接口、控件和指示灯”和第 8 页 “找到计算机背面接口”。 4. 卸下固定计算机外盖的所有锁设备，如集成钢缆锁。请参阅第 24 页 “连接集成钢缆锁”。 5. 按住计算机背面的外盖松开按钮，将计算机外盖向上旋转。图 9. 打开计算机外盖卸下和重新安装前挡板注注注注意意意意：：：：打开计算机或尝试进行任何修理之前，请先阅读并了解第 v 页 “重要安全信息”。本节说明如何卸下和重新安装前挡板。...
Page 39 3. 松开前挡板顶部的三个塑料卡口并向外转动前挡板来卸下前挡板，以将其从计算机卸下。图 10. 卸下前挡板 29 29 29 29 第 5 章 . 安装或更换硬件...
Page 40: 操作主板组件和驱动器
4. 要重新安装前挡板，请将前挡板底部的其他三个塑料卡口与机箱中相应的孔对齐，然后向内转动前挡板，直至其咬合就位。图 11. 重新安装前挡板下一步： • 要对其他硬件进行操作，请转至相应章节。 • 要完成安装或更换，请转至第 81 页 “完成部件更换”。操作主板组件和驱动器注注注注意意意意：：：：打开计算机或尝试进行任何修理之前，请先阅读并了解第 v 页 “重要安全信息”。本部分说明了如何操作主板组件和驱动器。要操作主板组件和驱动器，请执行以下操作： 1. 从驱动器中取出所有介质，然后关闭所有连接的设备和计算机。然后从电源插座中拔出所有电源线，并拔下连接到计算机的所有电缆。 2. 打开计算机外盖。请参阅第 27 页 “打开计算机外盖”。 3.
Page 41: 安装或更换内存条
安装或更换内存条注注注注意意意意：：：：打开计算机或尝试进行任何修理之前，请先阅读并了解第 v 页 “重要安全信息”。本部分说明了如何安装或更换内存条。计算机有 4 个插槽可供安装或更换 DDR3 UDIMM，最大可提供 32 GB 系统内存。安装或更换内存条时，请使用 2 GB、4 GB 或 8 GB DDR3 UDIMM 的任意组合，最大可安装 32 GB。下表提供了有关内存条安装规则的信息，在安装或卸下内存条时，应考虑这些信息。“X”标记指示在不同情况下应安装内存条的内存插槽。数字 1、2、3、4 标明安装顺序。要找到内存条插槽，请参阅第 10 页 “找到主板上的部件”。...
Page 42: 安装或更换 Pci 卡
• 如果要安装内存条，请打开想要在其中安装内存条的内存插槽的固定夹。图 13. 打开固定夹 10. 将新内存条放置在内存插槽上。确保内存条上的槽口与主板上的插槽引脚正确对齐。将内存条笔直向下推入插槽直到固定夹合上。图 14. 安装内存条下一步： • 要对其他硬件进行操作，请转至相应章节。 • 要完成安装或更换，请转至第 81 页 “完成部件更换”。安装或更换 PCI 卡注注注注意意意意：：：：打开计算机或尝试进行任何修理之前，请先阅读并了解第 v 页 “重要安全信息”。本部分说明了如何安装或更换...
Page 43 4. 根据安装还是更换 PCI 卡，执行以下操作之一： • 如果要安装 PCI 卡，请卸下相应的金属插槽外盖。 • 如果要更换旧的 PCI 卡，请捏住目前安装在插槽中的旧卡，轻轻地将其从插槽中拉出。图 15. 卸下 PCI 卡注注注注：：：： a. 卡紧紧地插在卡插槽内。如有必要，轻轻地交替拽卡的两侧，直至将其从插槽中拉出。 b. 如果卡被固定锁固定，那么请按下卡的固定锁（如图所示）以松开滑锁。握住卡，轻轻地将其从插槽中拉出。 5. 从防静电包装中取出新 PCI 卡。 33 33 33 33 第 5 章 . 安装或更换硬件...
Page 44: 安装或更换读卡器
6. 将新卡安装到主板上相应的卡插槽中，然后将卡的固定器旋转到闭合位置。请参阅第 10 页 “找到主板上的部件”。图 16. 安装 PCI 卡下一步： • 要对其他硬件进行操作，请转至相应章节。 • 要完成安装或更换，请转至第 81 页 “完成部件更换”。安装或更换读卡器注注注注意意意意：：：：打开计算机或尝试进行任何修理之前，请先阅读并了解第 v 页 “重要安全信息”。本节说明如何安装或更换读卡器。注注注注：：：：仅某些机型配备读卡器。对于新安装，请参阅第 34 页 “安装读卡器”。对于替换，请参阅第 37 页 “更换读卡器”。...
Page 45 5. 将新读卡器装入读卡器支架中。然后安装两个螺钉，将读卡器固定到支架上。 6. 将读卡器支架装到机箱上。然后，向左推动支架，将支架中的螺钉孔与机箱上对应的孔对齐。图 17. 安装读卡器 35 35 35 35 第 5 章 . 安装或更换硬件...
Page 46 7. 安装螺钉，将新读卡器支架固定到机箱上。图 18. 安装用于固定读卡器的螺钉 8. 将读卡器电缆连接到主板上的一个 USB 接口。请参阅第 10 页 “找到主板上的部件”。 9. 向下旋转光盘驱动器托架，直至其固定到位。 10. 重新安装前挡板。请参阅第 28 页 “卸下和重新安装前挡板”。注注注注：：：：可能必须从前挡板卸下读卡器外盖。要卸下读卡器外盖，请向外转动保护读卡器外盖的两个固定夹，然后使读卡器外盖与前挡板完全脱离。图 19. 卸下读卡器外盖下一步： • 要对其他硬件进行操作，请转至相应章节。 • 要完成安装或更换，请转至第 81 页 “完成部件更换”。 36 36 36 36 ThinkCentre 用户指南...
Page 47 更换读卡器要更换读卡器，请执行以下操作： 1. 从驱动器中取出所有介质，然后关闭所有连接的设备和计算机。然后从电源插座中拔出所有电源线，并拔下连接到计算机的所有电缆。 2. 打开计算机外盖。请参阅第 27 页 “打开计算机外盖”。 3. 卸下前挡板。请参阅第 28 页 “卸下和重新安装前挡板”。 4. 找到读卡器的驱动器托架。请参阅第 13 页 “找到内置驱动器”。 5. 向上旋转光盘驱动器托架，然后从主板上的 USB 接口中拔下读卡器电缆。请参阅第 10 页 “找到主板上的部件”。 6. 卸下用于固定读卡器支架的螺钉。然后，从机箱上卸下读卡器支架。图 20. 卸下用于固定读卡器的螺钉 7. 卸下用于将读卡器固定到其支架的两个螺钉。然后，从支架上卸下有故障的读卡器。 8. 将新读卡器装入支架，然后安装两个螺钉，将读卡器固定到支架上。 37 37 37 37 第...
Page 48 9. 将读卡器支架装到机箱上。然后，向左推动支架，将支架中的螺钉孔与机箱上对应的孔对齐。图 21. 安装读卡器 38 38 38 38 ThinkCentre 用户指南...
Page 49: 安装或更换 Msata 固态驱动器
10. 安装螺钉，将新读卡器支架固定到机箱上。图 22. 安装用于固定读卡器的螺钉 11. 将读卡器电缆重新连接到主板上的一个 USB 接口。请参阅第 10 页 “找到主板上的部件”。 12. 向下旋转光盘驱动器托架，直至其固定到位。 13. 重新安装前挡板。请参阅第 28 页 “卸下和重新安装前挡板”。下一步： • 要对其他硬件进行操作，请转至相应章节。 • 要完成安装或更换，请转至第 81 页 “完成部件更换”。安装或更换 mSATA 固态驱动器注注注注意意意意：：：：打开计算机或尝试进行任何修理之前，请先阅读并了解第 v 页 “重要安全信息”。本节说明如何安装或更换...
Page 50 3. 卸下前挡板。请参阅第 28 页 “卸下和重新安装前挡板”。 4. 找到 mSATA 固态驱动器托架。请参阅第 13 页 “找到内置驱动器”。注注注注：：：：可能必须卸下 mSATA 固态驱动器托架的金属外盖。 5. 将 mSATA 固态驱动器插入存储转换装置上的微型 PCI Express 插槽中，然后向下按 mSATA 固态驱动器。图 23. 将 mSATA 固态驱动器装入存储转换装置中 6. 安装两个螺钉，将 mSATA 固态驱动器固定在存储转换装置上。图...
Page 51 图 25. 将 mSATA 固态驱动器装入存储转换装置中 8. 将固定 mSATA 固态驱动器存储转换装置的螺钉装入机箱中。 41 41 41 41 第 5 章 . 安装或更换硬件...
Page 52 图 26. 安装固定 mSATA 固态驱动器存储转换装置的螺钉 9. 将信号电缆和电源线连接到 mSATA 固态驱动器。 10. 向下旋转光盘驱动器托架，直至其固定到位。 11. 重新安装前挡板。请参阅第 28 页 “卸下和重新安装前挡板”。下一步： • 要对其他硬件进行操作，请转至相应章节。 • 要完成安装或更换，请转至第 81 页 “完成部件更换”。更换 mSATA 固态驱动器要更换 mSATA 固态驱动器，请执行以下操作： 1. 从驱动器中取出所有介质，然后关闭所有连接的设备和计算机。然后从电源插座中拔出所有电源线，并拔下连接到计算机的所有电缆。 2. 打开计算机外盖。请参阅第 27 页 “打开计算机外盖”。 3. 卸下前挡板。请参阅第 28 页 “卸下和重新安装前挡板”。 4.
Page 53 图 27. 卸下 mSATA 固态驱动器存储转换装置 8. 从存储转换装置上卸下固定 mSATA 固态驱动器的两个螺钉。图 28. 卸下固定 mSATA 固态驱动器的螺钉 43 43 43 43 第 5 章 . 安装或更换硬件...
Page 54 9. 从存储转换装置上的微型 PCI Express 插槽中卸下 mSATA 固态驱动器。图 29. 卸下 mSATA 固态驱动器 10. 要安装新的 mSATA 固态驱动器，请将 mSATA 固态驱动器插入存储转换装置上的微型 PCI Express 插槽中，然后向下按 mSATA 固态驱动器。图 30. 将 mSATA 固态驱动器装入存储转换装置中 11. 安装两个螺钉，将 mSATA 固态驱动器固定在存储转换装置上。图 31. 安装固定 mSATA 固态驱动器的螺钉 44 44 44 44 ThinkCentre 用户指南...
Page 55 12. 将 mSATA 固态驱动器存储转换装置插入机箱中。然后，向左推动转换装置，将转换装置中的螺钉孔与机箱上对应的孔对齐。图 32. 将 mSATA 固态驱动器装入存储转换装置中 45 45 45 45 第 5 章 . 安装或更换硬件...
Page 56: 更换电池
13. 将固定 mSATA 固态驱动器存储转换装置的螺钉装入机箱中。图 33. 安装固定存储转换装置的螺钉 14. 将信号电缆和电源线连接到 mSATA 固态驱动器。 15. 向下旋转光盘驱动器托架，直至其固定到位。 16. 重新安装前挡板。请参阅第 28 页 “卸下和重新安装前挡板”。下一步： • 要对其他硬件进行操作，请转至相应章节。 • 要完成安装或更换，请转至第 81 页 “完成部件更换”。更换电池注注注注意意意意：：：：打开计算机或尝试进行任何修理之前，请先阅读并了解第 v 页 “重要安全信息”。您的计算机具有特殊类型的存储器，它保持日期、时间和内置功能的设置，如并口的指定（配置）。电池使...
Page 57: 安装固态驱动器
2. 打开计算机外盖。请参阅第 27 页 “打开计算机外盖”。 3. 找到电池。请参阅第 10 页 “找到主板上的部件”。 4. 卸下旧电池。图 34. 卸下旧电池 5. 安装新电池。图 35. 安装新电池 6. 合上计算机外盖，然后连接电缆。请参阅第 81 页 “完成部件更换”。注注注注：：：：更换电池后首次开启计算机时，可能会显示一条错误消息。这是更换电池后的正常现象。 7. 开启计算机和所有连接的设备。 8. 使用 Setup Utility 程序来设置日期、时间以及所有密码。请参阅第 89 页第 7 章 “使用 Setup Utility 程序”。...
Page 58 1. 将固态驱动器装入适配器中。然后，安装四个螺钉，将固态驱动器固定到适配器上。图 36. 将固态驱动器装入适配器中 2. 要将固态驱动器连同适配器装入 3.5 英寸硬盘驱动器支架中，请弯曲支架，然后将支架上的定位销、定位销、定位销和定位销与适配器中对应的孔对齐。图 37. 将固态驱动器连同适配器装入硬盘驱动器支架中 3. 将信号电缆和电源线连接到固态驱动器。 4. 将固态驱动器装入硬盘驱动器托架中。请参阅第 49 页 “更换硬盘驱动器”。下一步： • 要对其他硬件进行操作，请转至相应章节。 • 要完成安装或更换，请转至第 81 页 “完成部件更换”。 48 48 48 48 ThinkCentre 用户指南...
Page 59: 更换硬盘驱动器
更换硬盘驱动器注注注注意意意意：：：：打开计算机或尝试进行任何修理之前，请先阅读并了解第 v 页 “重要安全信息”。本部分说明了如何更换硬盘驱动器。注注注注：：：：您的计算机可能会配备 2.5 英寸固态驱动器，具体取决于您的机型。要安装固态驱动器，请参阅第 47 页 “安装固态驱动器”。要更换硬盘驱动器，请执行以下操作： 1. 关闭计算机并从电源插座中拔下所有电源线。 2. 打开计算机外盖。请参阅第 27 页 “打开计算机外盖”。 3.
Page 60 6. 如图所示，松开固定夹，从支架取下硬盘驱动器。图 39. 从支架中卸下硬盘驱动器 7. 要将一个新的硬盘驱动器安装到支架中，请弯曲支架，并将支架上的定位销、定位销、定位销和定位销与硬盘驱动器上对应的孔对齐。重重重重要要要要：：：：不要碰到硬盘驱动器底部的电路板。 8. 将信号电缆和电源线连接到新的硬盘驱动器。 50 50 50 50 ThinkCentre 用户指南...
Page 61: 更换光盘驱动器
9. 将硬盘驱动器支架的两个固定夹插入光盘驱动器托架两侧对应的孔中，然后将硬盘驱动器和支架向下旋转，直至硬盘驱动器支架固定到位。图 40. 安装硬盘驱动器下一步： • 要对其他硬件进行操作，请转至相应章节。 • 要完成安装或更换，请转至第 81 页 “完成部件更换”。更换光盘驱动器注注注注意意意意：：：：打开计算机或尝试进行任何修理之前，请先阅读并了解第 v 页 “重要安全信息”。本部分说明了如何更换光盘驱动器。要更换光盘驱动器，请执行以下操作： 1. 关闭计算机并从电源插座中拔下所有电源线。 2. 打开计算机外盖。请参阅第 27 页 “打开计算机外盖”。 3.
Page 62 5. 按蓝色固定夹，向上旋转光盘驱动器托架。图 41. 旋转光盘驱动器托架 6. 从光盘驱动器后部断开信号电缆和电源线。 52 52 52 52 ThinkCentre 用户指南...
Page 63 7. 按下光盘驱动器锁，将光盘驱动器从驱动器托架组合件后面滑出。图 42. 卸下旧的光盘驱动器 8. 在新的光盘驱动器侧面安装光盘驱动器固定器。图 43. 安装光盘驱动器固定器 53 53 53 53 第 5 章 . 安装或更换硬件...
Page 64: 更换散热器和风扇组合件
9. 将新的光盘驱动器滑入驱动器托架中，直至其咬合就位。图 44. 安装新的光盘驱动器 10. 将信号电缆和电源线连接到光盘驱动器的背面。下一步： • 要对其他硬件进行操作，请转至相应章节。 • 要完成安装或更换，请转至第 81 页 “完成部件更换”。更换散热器和风扇组合件注注注注意意意意：：：：打开计算机或尝试进行任何修理之前，请先阅读并了解第 v 页 “重要安全信息”。本部分说明了如何更换散热器和风扇组合件。警警警警告告告告：：：：散...
Page 65 4. 按照以下顺序卸下将散热器和风扇组合件固定到主板上的 4 个螺钉： a. 部分卸下螺钉，再完全卸下螺钉，然后完全卸下螺钉。 b. 部分卸下螺钉，再完全卸下螺钉，然后完全卸下螺钉。注注注注：：：：小心地从主板卸下 4 个螺钉，以避免可能对主板造成的损坏。4 个螺钉无法从散热器和风扇组合件卸下。图 45. 用于固定散热器和风扇组合件的螺钉 5. 将有通风槽的散热器和风扇组合件从主板中提出。注注注注：：：： a.
Page 66 6. 向外旋转两个用于固定散热器风扇通风槽的塑料固定夹。然后，从有故障的散热器和风扇组合件卸下散热器风扇通风槽。图 46. 卸下散热器风扇通风槽 7. 将新的散热器和风扇组合件放到主板上，使 4 个螺钉与主板上的对应孔对齐。确保正确放置新的散热器和风扇组合件，以使您可轻松地将新的散热器和风扇组合件电缆连接到主板上的微处理器风扇接口。 8. 按照以下顺序安装用于固定新的散热器和风扇组合件的 4 个螺钉，如第 55 页图 45 “用于固定散热器和风扇组合件的螺钉”所示： a. 部分拧紧螺钉，再完全拧紧螺钉，然后完全拧紧螺钉。 b. 部分拧紧螺钉，再完全拧紧螺钉，然后完全拧紧螺钉。 9. 将新的散热器和风扇组合件电缆连接到主板上的微处理器风扇接口。请参阅第 10 页 “找到主板上的部件”。 56 56 56 56 ThinkCentre 用户指南...
Page 67: 更换电源组合件
10. 放下散热器风扇通风槽，将其放在散热器和风扇组合件顶部，直至其固定到位。图 47. 安装散热器风扇通风槽下一步： • 要对其他硬件进行操作，请转至相应章节。 • 要完成更换，请转至第 81 页 “完成部件更换”。更换电源组合件注注注注意意意意：：：：打开计算机或尝试进行任何修理之前，请先阅读并了解第 v 页 “重要安全信息”。本部分说明了如何更换电源组合件。虽然在断开电源线后计算机内已没有可动部件，但是为安全起见且遵守美国优力安全认证公司（Underwriters Laboratories，UL）认证，仍需注意以下警告。警警警警告告告告：：：： 57 57 57 57 第...
Page 68 危危危危险险险险的的的的可可可可动动动动部部部部件件件件。。。。请请请请勿勿勿勿用用用用手手手手指指指指或或或或身身身身体体体体其其其其他他他他部部部部位位位位与与与与其其其其接接接接触触触触。。。。警...
Page 69 6. 向上旋转光盘驱动器，然后从所有驱动器和主板上的电源接口、和上拔下电源组合件电缆。图 49. 主板上的电源接口注注注注：：：：您还可能需要解开将电缆固定到机箱的一些电缆绑扎带或线卡，松开电源组合件电缆。确保记下电缆布放的情况，然后再拔下电缆。 7. 在计算机背面，卸下用于固定电源组合件的三个螺钉。向下按压电源夹以松开电源组合件，然后将电源组合件滑到计算机正面。将电源组合件从计算机中提出。图 50. 卸下电源组合件 8. 确保更换的新电源组合件正确。 59 59 59 59 第 5 章 . 安装或更换硬件...
Page 70 9. 将新的电源组合件安装到机箱中，使新的电源组合件的螺钉孔与机箱背面的对应孔对齐。然后安装三个螺钉以将新电源组合件固定到位。注注注注：：：：只能使用由 Lenovo 提供的螺钉。图 51. 安装电源组合件 10. 将新的电源组合件电缆连接到所有驱动器和主板。请参阅第 10 页 “找到主板上的部件”。 60 60 60 60 ThinkCentre 用户指南...
Page 71: 更换微处理器
11. 放下散热器风扇通风槽，将其放在散热器和风扇组合件顶部，直至其固定到位。图 52. 安装散热器风扇通风槽下一步： • 要对其他硬件进行操作，请转至相应章节。 • 要完成更换，请转至第 81 页 “完成部件更换”。更换微处理器注注注注意意意意：：：：打开计算机或尝试进行任何修理之前，请先阅读并了解第 v 页 “重要安全信息”。本部分说明了如何更换微处理器。警警警警告告告告：：：：散...
Page 72 5. 抬起小手柄，打开固定器，以便可以操作微处理器。图 53. 操作微处理器 6. 垂直向上提起微处理器，然后将其从微处理器插座中取出。图 54. 卸下微处理器注注注注：：：： a. 您的微处理器和插座可能看起来与图示不同。 62 62 62 62 ThinkCentre 用户指南...
Page 73 b. 注意插座中微处理器的方向。您可以看到在微处理器一角上有一个小三角或者注意到微处理器上标示方向的槽口。这在将新的微处理器安装到主板上时非常重要。 c. 只接触微处理器的侧面。请勿触摸底部金色的接触面。 d. 在微处理器插座裸露时，请勿将任何物件掉在插座上面。插座引脚必须尽可能保持清洁。 7. 确保小手柄处于抬起位置，并且微处理器固定器完全打开。 8. 卸下用于保护新微处理器上金色接触面的保护外盖。 9. 握住新微处理器的侧面，将微处理器一角上的小三角与微处理器插座一角上相应的小三角对齐。 10. 将新微处理器笔直放入主板上的微处理器插座中。图 55. 安装微处理器 11. 放下小手柄，合上微处理器固定器，使其锁定到位，从而将新微处理器固定在插座中。 63 63 63 63 第 5 章 . 安装或更换硬件...
Page 74: 更换外盖存在感知开关
12. 重新安装有风扇通风槽的散热器和风扇组合件，如图所示。请参阅第 54 页 “更换散热器和风扇组合件”。图 56. 重新安装有风扇通风槽的散热器和风扇组合件 13. 重新连接从系统板上断开连接的所有电缆。下一步： • 要对其他硬件进行操作，请转至相应章节。 • 要完成更换，请转至第 81 页 “完成部件更换”。更换外盖存在感知开关注注注注意意意意：：：：打开计算机或尝试进行任何修理之前，请先阅读并了解第 v 页 “重要安全信息”。本节说明如何更换外盖存在感知开关（机箱入侵感应开关）。要更换外盖存在感知开关，请执行以下操作： 1. 关闭计算机并从电源插座中拔下所有电源线。 2.
Page 75 6. 卸下用于固定外盖存在感知开关的螺钉，然后从机箱卸下外盖存在感知开关。图 57. 卸下外盖存在感知开关 7. 放置新的外盖存在感知开关，使外盖存在感知开关中的螺钉孔与机箱中对应的孔对齐。 65 65 65 65 第 5 章 . 安装或更换硬件...
Page 76: 更换内置扬声器
8. 安装螺钉，将外盖存在感知开关固定到机箱上。图 58. 安装新的外盖存在感知开关 9. 将外盖存在感知开关电缆重新连接到主板上。请参阅第 10 页 “找到主板上的部件”。 10. 重新安装前挡板。请参阅第 28 页 “卸下和重新安装前挡板”。下一步： • 要对其他硬件进行操作，请转至相应章节。 • 要完成安装或更换，请转至第 81 页 “完成部件更换”。更换内置扬声器注注注注意意意意：：：：打开计算机或尝试进行任何修理之前，请先阅读并了解第 v 页 “重要安全信息”。本部分说明如何更换内置扬声器。...
Page 77 3. 卸下前挡板。请参阅第 28 页 “卸下和重新安装前挡板”。 4. 找到内置扬声器。请参阅第 10 页 “找到组件”。 5. 从主板上的内置扬声器接口拔下内置扬声器电缆。请参阅第 10 页 “找到主板上的部件”。 6. 卸下外盖存在感知开关（机箱入侵感应开关）。请参阅第 64 页 “更换外盖存在感知开关”。 7. 向外推内置扬声器，使其穿过孔，从而脱离机箱上的两个金属卡口。然后，向右滑动内置扬声器，将其从机箱中卸下。图 59. 卸下内置扬声器 8. 将新的内置扬声器与机箱中的两个金属夹对齐，然后滑动扬声器直至其固定到位，如图所示。 67 67 67 67 第 5 章 . 安装或更换硬件...
Page 78: 更换正面音频和 Usb 组合件
图 60. 安装新的内置扬声器 9. 将内置扬声器的电缆重新连接到主板上。请参阅第 10 页 “找到主板上的部件”。 10. 重新安装外盖存在感知开关。请参阅第 64 页 “更换外盖存在感知开关”。 11. 重新安装前挡板。请参阅第 28 页 “卸下和重新安装前挡板”。下一步： • 要对其他硬件进行操作，请转至相应章节。 • 要完成安装或更换，请转至第 81 页 “完成部件更换”。更换正面音频和 USB 组合件注注注注意意意意：：：：打开计算机或尝试进行任何修理之前，请先阅读并了解第 v 页 “重要安全信息”。本节说明如何更换正面音频和...
Page 79: 更换系统风扇组合件
3. 卸下前挡板。请参阅第 28 页 “卸下和重新安装前挡板”。 4. 向上旋转光盘驱动器托架，然后从主板上拔下前置音频和 USB 组合件电缆，同时留意电缆的布线。请参阅第 10 页 “找到主板上的部件”。 5. 卸下用于固定前置音频和 USB 组合件支架的螺钉。然后，从机箱上卸下前置音频和 USB 组合件支架。图 61. 卸下正面音频和 USB 组合件 6. 卸下用于将前置音频和 USB 组合件固定到其支架的两个螺钉。然后，从支架中卸下有故障的前端音频和 USB 组合件。 7. 将新的前置音频和 USB 组合件安装到支架中，然后安装刚才卸下的两个螺钉，将前置音频和 USB 组合件固定到支架。 8. 将前置音频和 USB 组合件支架安装到机箱中，然后将支架中的螺钉孔与机箱上对应的孔对齐。 9.
Page 80 要更换系统风扇组合件，请执行以下操作： 1. 从驱动器中取出所有介质，然后关闭所有连接的设备和计算机。然后从电源插座中拔出所有电源线，并拔下连接到计算机的所有电缆。 2. 打开计算机外盖。请参阅第 27 页 “打开计算机外盖”。 3. 卸下前挡板。请参阅第 28 页 “卸下和重新安装前挡板”。 4. 找到系统风扇组合件。请参阅第 10 页 “找到组件”。 5. 卸下硬盘驱动器。请参阅第 49 页 “更换硬盘驱动器”。 6. 向上旋转光盘驱动器托架，然后卸下散热器风扇通风槽，以更方便操作系统风扇组合件电缆。请参阅第 54 页 “更换散热器和风扇组合件”。 7. 从主板上的系统风扇接口拔下系统风扇组合件电缆。请参阅第 10 页 “找到主板上的部件”。 8. 系统风扇组合件由 4 个橡胶垫架连接到机箱。破坏或割断橡胶垫架，然后从机箱中轻轻地拉出系统风扇组合件，从而将其卸下。注注注注：：：：新的系统风扇组合件将贴上 4 个新的橡胶垫架。图...
Page 81: 更换 Wifi 装置
10. 拉动橡胶垫架的尖端，直至系统风扇组合件固定到位。图 63. 安装系统风扇组合件 11. 将系统风扇组合件电缆连接到主板上的系统风扇接口。请参阅第 10 页 “找到主板上的部件”。 12. 向下旋转光盘驱动器托架。重新安装散热器风扇通风槽。请参阅第 54 页 “更换散热器和风扇组合件”。 13. 重新装回硬盘驱动器。请参阅第 49 页 “更换硬盘驱动器”。 14. 重新安装前挡板。请参阅第 28 页 “卸下和重新安装前挡板”。下一步： • 要对其他硬件进行操作，请转至相应章节。 • 要完成安装或更换，请转至第 81 页 “完成部件更换”。更换 WiFi 装置注注注注意意意意：：：：打开计算机或尝试进行任何修理之前，请先阅读并了解第 v 页 “重要安全信息”。本节说明如何更换...
Page 82 • 第 72 页 “卸下 WiFi 适配器卡” • 第 73 页 “卸下 WiFi 卡模块” • 第 74 页 “安装 WiFi 装置” 卸下 WiFi 适配器卡要卸下 WiFi 适配器卡，请执行以下操作： 1. 关闭计算机并从电源插座中拔下所有电源线。 2. 打开计算机外盖。请参阅第 27 页 “打开计算机外盖”。 3. 如果您的计算机配备支持蓝牙功能的 WiFi 卡模块，请断开蓝牙电缆与 WiFi 适配器卡的连接。图...
Page 83 5. 捏住插槽中当前安装的 WiFi 适配器卡，然后轻轻地从插槽中拉出它。图 65. 卸下 WiFi 适配器卡注注注注：：：：卡紧紧地插在卡插槽内。如有必要，轻轻地交替拽卡的两侧，直至将其从插槽中拉出。卸下 WiFi 卡模块要卸下 WiFi 卡模块，请执行以下操作： 1. 从计算机上卸下 WiFi 适配器卡，然后从 WiFi 卡模块上拔下正面和背面 WiFi 天线电缆。图 66. 卸下 WiFi 天线电缆 73 73 73 73 第...
Page 84 2. 卸下将 WiFi 卡模块固定到 WiFi 适配器卡的两个螺钉。图 67. 卸下固定 WiFi 卡模块的螺钉 3. 从微型 PCI Express 插槽中向外拉动 WiFi 卡模块，以将其从 WiFi 适配器卡中取出。图 68. 卸下 WiFi 卡模块安装 WiFi 装置要安装 WiFi 装置，请执行以下操作： 74 74 74 74 ThinkCentre 用户指南...
Page 85 1. 将 WiFi 卡模块插入微型 PCI Express 插槽中，然后安装两个螺钉，将 WiFi 卡模块固定到 WiFi 适配器卡上。图 69. 安装 WiFi 卡模块 2. 将正面天线电缆和背面天线电缆连接到 WiFi 卡模块。图 70. 连接 WiFi 天线电缆 75 75 75 75 第 5 章 . 安装或更换硬件...
Page 86: 安装或卸下背面 Wifi 天线
3. 将 WiFi 适配器卡装入主板上的 PCI Express x1 插槽中。请参阅第 10 页 “找到主板上的部件”。 4. 如果已安装的 WiFi 卡模块支持蓝牙功能，请使用蓝牙电缆将 WiFi 适配器卡上的蓝牙接口连接到主板上的 USB 接口。 5. 将卡闩锁旋转至闭合位置以固定 WiFi 适配器卡。图 71. 安装 WiFi 适配器卡下一步： • 要对其他硬件进行操作，请转至相应章节。 • 要完成安装或更换，请转至第 81 页 “完成部件更换”。安装或卸下背面 WiFi 天线注...
Page 87 图 72. 安装背面 WiFi 天线下一步： • 要对其他硬件进行操作，请转至相应章节。 • 要完成安装或更换，请转至第 81 页 “完成部件更换”。卸下背面 WiFi 天线要卸下背面 WiFi 天线，请执行以下操作： 1. 关闭计算机并从电源插座中拔下所有电源线。 2. 拉直背面 WiFi 天线，以使其更容易缠绕。 77 77 77 77 第 5 章 . 安装或更换硬件...
Page 88: 安装或卸下正面 Wifi 天线
3. 握住背面 WiFi 天线较粗的一端，然后从计算机背面拧松 WiFi 天线的螺钉。图 73. 卸下背面 WiFi 天线下一步： • 要对其他硬件进行操作，请转至相应章节。 • 要完成安装或更换，请转至第 81 页 “完成部件更换”。安装或卸下正面 WiFi 天线注注注注意意意意：：：：打开计算机或尝试进行任何修理之前，请先阅读并了解第 v 页 “重要安全信息”。本节说明如何安装或卸下正面 WiFi 天线。安装正面...
Page 89 图 74. 撕下保护不干胶标签的纸张 6. 将正面天线插入前面板中，如下所示。然后，将正面天线电缆穿过前面板中的孔。图 75. 安装正面 WiFi 天线 79 79 79 79 第 5 章 . 安装或更换硬件...
Page 90 7. 将正面天线电缆连接到 WiFi 卡模块。 8. 重新装回硬盘驱动器。请参阅第 49 页 “更换硬盘驱动器”。下一步： • 要对其他硬件进行操作，请转至相应章节。 • 要完成安装或更换，请转至第 81 页 “完成部件更换”。卸下正面 WiFi 天线要卸下正面 WiFi 天线，请执行以下操作： 1. 关闭计算机并从电源插座中拔下所有电源线。 2. 打开计算机外盖。请参阅第 27 页 “打开计算机外盖”。 3. 卸下前挡板。请参阅第 28 页 “卸下和重新安装前挡板”。 4. 卸下硬盘驱动器。请参阅第 49 页 “更换硬盘驱动器”。 5.
Page 91: 更换键盘或鼠标
6. 如果有集成钢缆锁，请所上计算机。 7. 将外接电缆和电源线重新连接到计算机上。请参阅第 8 页 “找到计算机背面接口”。 8. 要更新配置，请参阅第 89 页第 7 章 “使用 Setup Utility 程序”。注注注注：：：：在全球大多数地区，Lenovo 要求客户退还有问题的客户可更换部件（CRU）。关于回收的信息将随附于 CRU 或在收到 CRU 的几天后获得该信息。 81 81 81 81 第 5 章 . 安装或更换硬件...
Page 92 获取设备驱动程序您可以从 http://www.lenovo.com/support 获取操作系统中未预装的设备驱动程序。在设备驱动程序文件的自述文件中提供了安装指示信息。 82 82 82 82 ThinkCentre 用户指南...
Page 93: 第第第第 6 6 6 6 章章章章恢恢恢恢复复复复信信信信息息息
1. 本章介绍的恢复信息仅适用于安装了 Rescue and Recovery 程序或 Product Recovery 程序的计算机。如果 Lenovo ThinkVantage Tools 程序中的增增增增强强强强的的的的备备备备份份份份和和和和还还还还原原原原图标是灰色的，则表明您需要先手动安装 Rescue and Recovery 程序才能启用其功能。要安装...
Page 94: 执行备份和恢复操作
要在 Windows 7 操作系统上使用 Rescue and Recovery 程序来执行备份操作，请执行以下操作： 1. 在 Windows 桌面上，单击开开开开始始始始 ➙ ➙ ➙ ➙ 所所所所有有有有程程程程序序序序 ➙ ➙ ➙ ➙ Lenovo...
Page 95: 使用 Rescue And Recovery 工作空间
有关从 Rescue and Recovery 工作空间执行恢复操作的更多信息，请参阅第 85 页 “使用 Rescue and Recovery 工作空间”。使用 Rescue and Recovery 工作空间 Rescue and Recovery 工作空间位于硬盘驱动器上受保护的隐藏区域，该区域独立于 Windows 操作系统运行。这样，即使在 Windows 操作系统无法启动的情况下您也能够执行恢复操作。您可以从 Rescue and Recovery 工作空间执行以下恢复操作： • 从硬盘驱动器或备份中抢救文件：Rescue and Recovery 工作空间使您能够在硬盘驱动器中找到文件，并将它们转移到网络驱动器或其他可刻录介质（如 USB 设备或光盘）中。即使您没有备份文件或自从上一次备份操作以来对文件进行了更改，该解决方案也是可用的。也可以从位于本地硬盘驱动器、USB 设备或网络驱动器上的...
Page 96: 制作挽救介质
要在 Windows 7 操作系统上制作挽救介质，请执行以下操作： 1. 在 Windows 桌面上，单击开开开开始始始始 ➙ ➙ ➙ ➙ 所所所所有有有有程程程程序序序序 ➙ ➙ ➙ ➙ Lenovo...
Page 97: 重新安装软件程序
文件并通常会解决您可能在该程序上遇到的任何问题。要删除系统中的某个程序，请参阅 Microsoft Windows 帮助系统以获取详细信息。要重新安装程序，请执行以下某一操作：注注注注：：：：重新安装程序的方法因程序而异。请参阅程序随附的文档，查看该程序是否有特殊的安装说明。 • 要在系统中重新安装大多数商用程序，请参阅 Microsoft Windows 帮助系统以获取更多信息。 • 要重新安装所选的 Lenovo 预装的应用程序，请执行以下操作： 1. 开启计算机。 2. 转至 C:\SWTOOLS 目录。 3. 打开 APPS 文件夹。APPS 文件夹内有几个按照计算机上安装的各种应用程序命名的子文件夹。 4. 打开相应的应用程序子文件夹。 5. 在应用程序子文件夹中，找到 SETUP.EXE 文件或其他相应的 EXE 文件进行安装。双击该文件，并...
Page 98: 解决恢复问题
解决恢复问题如果无法访问 Rescue and Recovery 工作空间或 Windows 环境，请执行以下某项操作： • 使用挽救介质来启动 Rescue and Recovery 工作空间。请参阅第 85 页 “制作和使用挽救介质”。 • 其他所有恢复方法均告失败而您需要将硬盘驱动器复原到出厂缺省设置时使用恢复盘。请参阅第 83 页 “制作和使用恢复盘”。注注注注：：：：如果无法从挽救介质或恢复盘访问 Rescue and Recovery 工作空间或 Windows 环境，那么可能是没有将急救设备（内置硬盘驱动器、光盘、USB 硬盘驱动器或其他外部设备）设置为启动设备顺序中的第一个引导设备。首先必须确保在 Setup Utility 程序中将挽救设备设置为启动设备顺序中的第一个引导设备。请参阅第 91 页...
Page 99: 启动 Setup Utility 程序
Setup Utility 程序菜单列出了有关系统配置的各项内容。要查看或更改设置，请启动 Setup Utility 程序。请参阅第 89 页 “启动 Setup Utility 程序”。然后，按照屏幕上的说明进行操作。可使用键盘或鼠标在 BIOS 菜单选择中导航。每个屏幕底部都显示了用来执行各种任务的键。使用密码通过使用 Setup Utility 程序，您可以设置密码以防止未经授权人员访问您的计算机和数据。您可以使用以下类型的密码： • Power-On Password • Administrator Password • Hard Disk Password 您不必设置任何密码即可使用计算机。但是，使用密码可以提高计算的安全性。如果您决定设置密码，请阅读以下内容。 89 89 89 89 © Copyright Lenovo 2012...
Page 100: 密码注意事项
密码注意事项密码可以是最多 64 个字母字符和数字字符的任意组合。为保证安全，建议使用不易破解的密码。要设置不易破解的密码，请遵循以下准则： • 至少包含八个字符 • 必须至少包含一个字母字符和一个数字字符 • Setup Utility 程序密码和硬盘密码不区分大小写 • 不是您的姓名或用户名 • 不是常用词或常用名称 • 与您先前使用的密码有明显不同 Power-On Password 设置 Power-On Password 后，每次开启计算机时都会提示输入有效密码。只有输入有效密码才能使用计算机。 Administrator Password 设置 Administrator Password 可防止未经授权的用户更改配置设置。如果您负责维护若干台计算机的配置设置，那么可能需要设置 Administrator Password。设置 Administrator Password 后，每当尝试访问 Setup Utility 程序时都会提示您输入有效密码。只有输入有效密码才能访问...
Page 101: 启用或禁用设备
1. 从驱动器中取出所有介质，然后关闭所有连接的设备和计算机。然后从电源插座中拔出所有电源线，并拔下连接到计算机的所有电缆。 2. 打开计算机外盖。请参阅第 27 页 “打开计算机外盖”。 3. 找到主板上的“清除 CMOS/恢复”跳线。请参阅第 10 页 “找到主板上的部件”。 4. 将跳线从标准位置（引脚 1 和 2）改到维护位置（引脚 2 和 3）。 5. 合上计算机外盖，然后连接电源线。请参阅第 81 页 “完成部件更换”。 6. 开启计算机，使其保持开机状态大约 10 秒钟。然后，按住电源开关 5 秒钟来关闭计算机。 7. 重复步骤 1 到步骤 3。 8. 将“清除 CMOS/恢复”跳线移回标准位置（引脚 1 和 2）。 9.
Page 102: 启用 Erp 遵从方式
1. 启动 Setup Utility 程序。请参阅第 89 页 “启动 Setup Utility 程序”。 Startup Startup 2. 在 Setup Utility 程序主菜单中，选择 Startup Startup。 3. 选择设备的 Primary Startup Sequence、Automatic Startup Sequence 和 Error Startup Sequence。阅读屏幕右侧显示的信息。 4. 按 F10 键，保存更改并退出 Setup Utility 程序。请参阅第 93 页 “退出 Setup Utility 程序”。启用...
Page 103: Ice 散热警报
1. 启动 Setup Utility 程序。请参阅第 89 页 “启动 Setup Utility 程序”。 2. 在 Setup Utility 程序主菜单中，选择 Power Power Power Power。 3. 选择 Intelligent Intelligent Intelligent Intelligent Cooling Cooling Cooling Cooling Engine Engine Engine Engine (ICE) (ICE) (ICE) (ICE)。随后将显示 Intelligent Cooling Engine (ICE) 窗口。 4.
Page 104 94 94 94 94 ThinkCentre 用户指南...
Page 105: 第第第第 8 8 8 8 章章章章更更更更新新新新系系系系统统统统程程程程序序序
按 Y 键，然后输入序列号再按 Enter 键。 5. 当系统提示您更改机器类型和型号时，建议您不要通过按 N 键进行更改。但是，如果您确实想要更改机器类型和型号，按 Y 键，然后输入机器类型和型号再按 Enter 键。 6. 按照屏幕上的指示信息进行操作以完成更新。更新完成后，从光盘驱动器中取出光盘。从操作系统更新 BIOS 注注注注：：：：由于 Lenovo 会对其 Web 站点进行持续改进，因此对于 Web 页面内容的更改，恕不另行通知，其中包括以下过程中引用的内容。要从操作系统更新 BIOS，请执行以下操作： 1. 访问 http://www.lenovo.com/support。 Download...
Page 106: 从 Post/Bios 更新故障中恢复
4. 在 Quick Quick Quick Quick Path Path Path Path（快速通道）字段中输入您计算机的 4 位机器类型，然后单击 Find Find Find Find My My Product Product Product Product（查找我的产品）。 BIOS 5. 单击 BIOS BIOS BIOS。 6. 找到要下载的 BIOS 版本。 Click Click files files 7. 单击 Click Click for for files files（单击显示文件）。随后将显示所有可用文件。...
Page 107: 第第第第 9 9 9 9 章章章章预预预预防防防防出出出出现现现现问问问问题题题
• 第 97 页 “更新操作系统” • 第 97 页 “使用 System Update” 获取计算机最新的设备驱动程序注注注注：：：：由于 Lenovo 会对其 Web 站点进行持续改进，因此对于 Web 页面内容的更改，恕不另行通知，其中包括以下过程中引用的内容。可通过执行以下操作，从 Lenovo Web 站点下载和安装更新的设备驱动程序：注注注注意意意意：：：：请不要从 Windows Update Web 站点下载更新的设备驱动程序。Windows Web 站点上提供的设备驱动...
Page 108: 清洁与维护
个更新按重要、推荐和可选进行归类，以帮助您了解其重要性。您可以完全控制下载和安装哪些更新。选择您想要的更新程序包之后，System Update 程序会自动下载并安装更新，而不需要您进行任何干预。大多数 Lenovo 计算机上都预装了 System Update 程序，而且该程序随时可运行。唯一的先决条件是必须具有活动的互联网链接。您可以手工启动该程序，或者使用调度功能使该程序按指定的时间间隔自动搜索更新。您也可以根据严重性（重要更新、重要和推荐更新，或所有更新）预先定义要搜索的计划更新，以使供您选择的列表仅包含自己感兴趣的那些更新类型。如果计算机随附了 System Update 程序，可通过完成以下过程打开该程序： 1. 单击开开开开始始始始 ➙ ➙ ➙ ➙ Lenovo Lenovo Lenovo Lenovo ThinkVantage ThinkVantage ThinkVantage ThinkVantage Tools Tools Tools Tools。...
Page 109: 良好的维护习惯
键盘要清洁计算机键盘，请执行以下操作： 1. 在无尘的软布上涂一些异丙醇。 2. 用这块布擦拭每个键的表面。逐个擦拭每个键；如果同时擦拭多个键，布可能会钩住相邻的键，很可能会将其损坏。确保没有液体滴到按键上或按键之间。 3. 要清除键下方的碎屑或灰尘，可使用洗耳球配合刷子或吹风机的冷风。注注注注：：：：请勿直接向显示屏或键盘上喷洒清洁剂。光电鼠标本节说明如何清洁光电鼠标。光电鼠标使用一个发光二极管（LED）和一个光学传感器进行指针导航。如果使用光电鼠标时屏幕上的指针不能平稳滑动，则可能需要清洁该鼠标。要清洁光电鼠标，请执行以下操作： 1. 关闭计算机。 2. 从计算机上断开鼠标电缆。 3. 将鼠标倒置，查看镜头。 a. 如果镜头上有污迹，则使用普通棉签轻轻地清洁该区域。 b. 如果镜头中有碎屑，则轻轻地将碎屑吹离该区域。 4. 检查要使用鼠标的表面。如果鼠标下方有非常复杂的图画或图案，数字信号处理器（DSP）可能难以确定鼠标位置的变化。 5. 将鼠标电缆重新连接到计算机。 6. 重新开启计算机。显示屏幕...
Page 110: 移动计算机
息，请参阅第 83 页 “制作和使用恢复盘”。 • 制作挽救介质。有关使用急救介质（如 CD 或 DVD）从导致无法访问硬盘驱动器上的 Windows 环境或 Rescue and Recovery 工作空间的故障恢复的更多信息，请参阅第 85 页 “制作和使用挽救介质”。移动计算机在移动计算机之前，请采取以下预防措施。 1. 备份硬盘驱动器上的所有文件和数据。市场上可购买到多种备份程序。您的操作系统也可能具有可使用的备份程序。Lenovo 提供 Rescue and Recovery 程序，帮助您备份和还原数据。有关更多信息，请参阅第 84 页 “执行备份和恢复操作”。 2. 从驱动器卸下所有介质（软盘、光盘和磁带等）。 3. 关闭计算机和连接的所有设备。您的硬盘驱动器自动将读/写磁头复位到非数据区。这会防止对硬盘驱动器造成损坏。 4. 拔出电源插座中的电源插头。 5. 首先拔掉接口处的通信电缆（例如调制解调器或网络电缆），然后从计算机上拔掉这些电缆的另一端。...
Page 111: 第第第第 10 10 10 10 章章章章故故故故障障障障诊诊诊诊断断断断和和和和诊诊诊诊断断断断程程程程序序序序
本章介绍诊断和解决计算机的各种问题。如果此处并未描述您的计算机所遇到的问题，请参阅第 117 页第 11 章 “获取信息、帮助和服务”以获取其他故障诊断资源。基本故障诊断下表提供的信息可帮助您诊断计算机问题。注注注注：：：：如果无法解决该问题，请将计算机送修。有关服务和支持电话号码的清单，请参阅计算机随附的《安全和保修指南》，或访问 Lenovo 支持 Web 站点 http://www.lenovo.com/support/phone。症症症症状状状状操操操操作作作作按下电源开关时，计算机不启请确保：...
Page 112: 故障诊断
单击开开开开始始始始 ➙ ➙ ➙ ➙ 控控控控制制制制面面面面板板板板 ➙ ➙ ➙ ➙ 系系系系统统统统和和和和安安安安全全全全 ➙ ➙ ➙ ➙ 系系系系统统统统 ➙ ➙ ➙ ➙ 系系系系统统统统保保保保护护护护 ➙ ➙ ➙ ➙ 系系系系统统统统还还还还原原原原。如果这些操作无法解决问题，那么继续进行下一步。 6. 运行诊断程序。有关更多信息，请参阅第 115 页 “Lenovo Solution Center”。 • 如果诊断程序检测到硬件故障，请联系 Lenovo 客户支持中心。有关更多信息，请参阅第 117 页第 11 章 “获取信息、帮助和服务”。 • 如果无法运行诊断程序，请联系 Lenovo 客户支持中心。有关更多信息，请参阅第 117 页第 11 章 “获取信息、帮助和服务”。 • 如果诊断程序没有检测到硬件故障，请继续进行下一步。 7. 用反病毒程序查看计算机是否感染了病毒。如果程序检测到病毒，请除去病毒。 8. 如果这些措施都无法解决问题，请寻求技术协助。有关更多信息，请参阅第 117 页第 11 章 “获取信...
Page 113 注注注注：：：：在外接音箱或耳机电缆连接到音频接口后，内置扬声器（如果存在）就被禁用。大多数情况下，如果其中一个扩展槽上安装了音频适配器，那么禁用内建在系统板上的音频功能；使用适配器上的音频插孔。 • 确保所运行的程序适用于 Microsoft Windows 操作系统。如果程序用于在 DOS 中运行，那么该程序不使用 Windows 声音功能并且必须配置为使用 SoundBlaster Pro 或 SoundBlaster 仿真。 • 验证音频设备驱动程序已正确安装。请参阅 Microsoft Windows 帮助系统以获取更多信息。如果这些措施无法解决问题，则运行 Lenovo Solution Center 程序。如果需要技术帮助，请参阅第 117 页第 11 章 “获取信息、帮助和服务”。音频光盘或支持自动播放的光盘插入驱动器后不自动播放症状：音频光盘或支持自动播放的光盘插入驱动器后不自动播放措施：请参阅第 104 页 “CD 问题”。...
Page 114: Cd 问题
• 确保 DOS 应用程序或游戏已配置为使用 SoundBlaster Pro 或 SoundBlaster 仿真。请参考应用程序或游戏随附的文档以获取有关进行声卡设置的说明。 • 如果这些措施无法解决问题，则运行 Lenovo Solution Center 程序。如果需要技术帮助，请参阅第 117 页第 11 章 “获取信息、帮助和服务”。 CD 问题从以下列表中选择症状： • 第 104 页 “音频光盘或支持自动播放的光盘插入 CD 驱动器后不自动播放” • 第 104 页 “CD 或 DVD 无法使用”...
Page 115 • 第 105 页 “出现光盘无效或未找到光盘消息” 黑屏而非 DVD 视频症状：黑屏而非 DVD 视频操作： • 重新启动 DVD 播放器程序。 • 关闭任何打开的文件，关闭计算机，然后重新启动计算机。 • 尝试更低的屏幕分辨率或色深。如果这些措施无法解决问题，则运行 Lenovo Solution Center 程序。如果需要技术帮助，请参阅第 117 页第 11 章 “获取信息、帮助和服务”。 DVD 电影不播放症状：DVD 影片不能播放。操作： • 确保光盘表面清洁且未擦伤。 • 检查光盘或包装以获得区域代码。可能所购买的光盘需要具有使用计算机时所在区域的代码。如果这些措施无法解决问题，则运行 Lenovo Solution Center 程序。如果需要技术帮助，请参阅第 117 页第...
Page 116: 间歇性问题
• 确保 DVD 光盘在驱动器中亮面朝下。 • 确保视频分辨率设置为低于 1152 x 864。 • 在除了 DVD-ROM 驱动器外还有 CD-ROM 驱动器或 CD-RW 驱动器的计算机上，确保 DVD 光盘位于标有“DVD”的驱动器中。如果这些措施无法解决问题，则运行 Lenovo Solution Center 程序。如果需要技术帮助，请参阅第 117 页第 11 章 “获取信息、帮助和服务”。间歇性问题症状：仅偶尔出现问题，难以重复该问题。操作： • 验证所有电缆和电线都已牢固连接到计算机和连接设备。 • 验证计算机开启时，风扇格栅未阻塞（在格栅周围有气流），并且风扇正在工作。如果气流受阻或风扇不工作，那么计算机可能出现过热。 • 如果安装了 SCSI 设备，请验证每个 SCSI 链中的最后一个外部设备已正确终止。（请参阅您的 SCSI 文...
Page 117: 显示器问题
• 验证鼠标或定位设备电缆已牢固地连接到计算机上的正确接口。根据鼠标的类型，鼠标电缆将连接到鼠标、串行或 USB 接口。某些键盘集成了 USB 接口，可用于 USB 鼠标或定位设备。 • 验证鼠标或定位设备的设备驱动程序已正确安装。 • 如果使用的是 USB 键盘或鼠标，请确认 BIOS 设置中启用了 USB 接口。请参阅第 91 页 “启用或禁用设备”。如果这些措施无法解决问题，则运行 Lenovo Solution Center 程序。如果需要技术帮助，请参阅第 117 页第 11 章 “获取信息、帮助和服务”。屏幕上的指针不随鼠标平稳滑动症状：屏幕上的指针随鼠标移动时不顺滑。措施：鼠标指针移动不稳定通常是鼠标内的小球上积聚了灰尘、油脂和其他污染物所致。清洁鼠标。有关说明，请参阅第 99 页 “光电鼠标”。...
Page 118 • 第 109 页 “图像脱色” 屏幕上显示的字符有误症状：屏幕上显示的字符有误。措施：将计算机送修。有关详细信息，请参阅第 117 页第 11 章 “获取信息、帮助和服务”。开启计算机后显示器工作正常，但计算机一段时间无操作后黑屏症状：开启计算机后显示器工作正常，但计算机一段时间无操作后黑屏。措施：可能是用电源管理功能将计算机设置为节能状态。如果启用了电源管理功能，那么禁用它或更改设置可能可以解决问题。如果这些措施无法解决问题，则运行 Lenovo Solution Center 程序。如果需要技术帮助，请参阅第 117 页第 11 章 “获取信息、帮助和服务”。开启计算机后显示器工作正常，但启动某些应用程序后黑屏症状：开启计算机后显示器工作正常，但启动某些应用程序后黑屏。操作： • 确保显示器信号电缆已牢固连接到显示器和计算机上的显示器接口。松脱的电缆能导致间歇性问题。 • 验证是否已安装了应用程序所必需的设备驱动程序。请参考受影响的应用程序的文档以查看是否需要设备驱动程序。如果这些措施无法解决问题，则运行 Lenovo Solution Center 程序。如果需要技术帮助，请参阅第 117 页第...
Page 119: 联网问题
如果这些操作都无法解决问题，那么显示器可能需要送去维修。有关详细信息，请参阅第 117 页第 11 章 “获取信息、帮助和服务”。图像脱色症状：图像颜色失真。措施：显示器可能受到附近设备干扰的影响。其他设备（例如变压器、电器、荧光灯和其他显示器）周围的磁场可能导致该问题。将荧光桌灯或任何产生磁场的设备移动到离显示器更远的地方。如果这样无法解决问题，则进行以下操作： 1. 关闭显示器。（在彩色显示器开启的时候移动它可能会导致屏幕色彩失真。） 2. 调整显示器与其他设备的距离，使其相距至少 305 毫米（12 英寸）。 3. 开启显示器。如果这些操作都无法解决问题，那么显示器可能需要送去维修。有关详细信息，请参阅第 117 页第 11 章 “获取信息、帮助和服务”。联网问题以下是最常见的联网问题。从以下列表中选择联网问题： • 第 109 页 “以太网问题” • 第 110 页 “无线 LAN 问题” •...
Page 120 3. 单击设设设设备备备备管管管管理理理理器器器器。如果提示您输入管理员密码或对密码进行确认，请输入密码或进行确认。 4. 如果网网网网络络络络适适适适配配配配器器器器下的适配器名称旁显示叹号标记，则可能所用驱动程序不正确或未启用驱动程序。要更新驱动程序，请右键单击突出显示的适配器。...
Page 121: 选件问题
注注注注：：：：如果计算机预装了 Windows 7 操作系统，则单击 Windows 通知区域中的显显显显示示示示隐隐隐隐藏藏藏藏的的的的图图图图标标标标。此时将显示...
Page 122: 性能低下和锁定问题
• 该选件可用于您的计算机。 • 您已按照选件随附的安装说明和计算机随附的安装说明进行了操作，并且所有选件文件（例如设备驱动程序，如有需要）都已正确安装。 • 您没有使其他已安装的选件或电缆松脱。 • 如果选件为适配器，您已提供了能使适配器正确运行的足够的硬件资源。请参阅适配器随附的文档（以及任何其他已安装适配器的文档）以确定每个适配器所需的资源。如果这些措施无法解决问题，则运行 Lenovo Solution Center 程序。如果需要技术帮助，请参阅第 117 页第 11 章 “获取信息、帮助和服务”。先前能工作的选件现在不起作用症状：以前能使用的选件现在不能使用。操作： • 验证所有选件硬件和电缆的连接都很牢固。 • 如果选件自己附带检测说明，那么请使用这些说明来检测该选件。 • 如果发生故障的选件是 SCSI 选件，请验证： – 所有外接 SCSI 选件的电缆都已正确连接。 – 每个 SCSI 链的最后一个选件或 SCSI 电缆的末端已正确终止。...
Page 123 6. 再次单击立立立立即即即即进进进进行行行行碎碎碎碎片片片片整整整整理理理理，开始整理磁盘碎片的过程。内存不足症状：内存不足通常，安装的内存越大，Windows 操作系统运行得越好。措施：安装额外的内存。有关购买内存的信息，请参阅第 117 页第 11 章 “获取信息、帮助和服务”。有关安装内存的详细步骤说明，请参阅第 31 页 “安装或更换内存条”。如果这些措施无法解决问题，则运行 Lenovo Solution Center 程序。如果需要技术帮助，请参阅第 117 页第 11 章 “获取信息、帮助和服务”。第 10 章 . 故障诊断和诊断程序...
Page 124: 打印机问题
操作： • 确保串行电缆牢固地连接到计算机上的串口并连接到串行设备。如果串行设备自带电源线，则确保将其连接到正确接地的电源插座。 • 如果串行设备自带开关，则确保其处于“打开”位置。 • 如果串行设备有“联机”开关，则确保其处于“联机”位置。 • 如果串行设备为打印机，则确保纸张正确装入。 • 验证串行设备随附的任何软件都已正确安装。请参考串行设备选件的文档。 • 确保串口适配器（如有添加）正确安装并固定到位。如果这些措施无法解决问题，则运行 Lenovo Solution Center 程序。如果需要技术帮助，请参阅第 117 页第 11 章 “获取信息、帮助和服务”。软件问题从以下列表中选择症状： • 第 114 页 “在使用排序功能时，日期无法以正确顺序排序” • 第 114 页 “软件无法如预期那样运行” 在使用排序功能时，日期无法以正确顺序排序症状：使用排序功能时，日期无法以正确顺序排序。措施：在 2000 年以前开发的某些软件总是假设年数据的前两位数字为 19，因而仅使用后两位数字对日期进...
Page 125: Usb 问题
• 如果 USB 设备有“联机”开关，则确保其处于“联机”位置。 • 如果 USB 设备为打印机，则确保纸张正确装入。 • 确保 USB 设备随附的任何设备驱动程序或其他软件已正确安装。请参考 USB 设备的文档。 • 拆离并重新连接 USB 接口以复位设备。如果这些措施无法解决问题，则运行 Lenovo Solution Center 程序以测试 USB 接口。如果 USB 设备随附自己的诊断程序，请对该 USB 设备运行那些诊断程序。如果需要技术帮助，请参阅第 117 页第 11 章 “获取信息、帮助和服务”。 Lenovo Solution Center 通过 Lenovo Solution Center 程序可排除和解决计算机问题。它集中了诊断测试、系统信息收集、安全状态和...
Page 126: Windows Vista
要在 Windows 7 操作系统上运行 Lenovo Solution Center 程序，请单击开开开开始始始始 ➙ ➙ ➙ ➙ 所所所所有有有有程程程程序序序序 ➙ ➙ ➙ ➙ Lenovo...
Page 127: 第第第第 11 11 11 11 章章章章获获获获取取取取信信信信息息息息、、、、帮帮帮帮助助助助和和和和服服服服务务务务
注注注注：：：：仅在预装了 Windows 7 操作系统的 Lenovo 计算机上配备 Lenovo ThinkVantage Tools 程序。要访问 Lenovo ThinkVantage Tools 程序，请单击开开开开始始始始 ➙ ➙ ➙ ➙ 所所所所有有有有程程程程序序序序 ➙ ➙ ➙ ➙ Lenovo...
Page 128: Lenovo 支持 Web 站点
• 硬硬硬硬件件件件维维维维修修修修 - 如果问题是在保硬件所致，则训练有素的服务人员提供相应级别的服务。 • 工工工工程程程程变变变变更更更更管管管管理理理理 - 产品售出后可能需要变更。Lenovo 或经销商将提供适用于您的硬件的选定工程变更（EC）。...
Page 129: 使用其他服务
请参阅计算机随附的《安全和保修指南》，以了解保修类型和期限的信息。您必须保留购货凭证以便享受保修服务。要获取您所在国家或地区的 Lenovo 支持电话号码列表，请访问 http://www.lenovo.com/support/phone 或参阅计算机随附的《安全和保修指南》。注注注注：：：：电话号码如有更改，恕不另行通知。如果未提供您所在国家或地区的电话号码，请致电 Lenovo 经销商或 Lenovo 销售代表。通话时请尽可能在计算机旁边。准备好以下信息： • 机器类型和型号 • 硬件产品的序列号 • 问题描述 • 任何错误消息的确切措辞 • 硬件和软件配置信息使用其他服务如果您携带计算机旅行或将计算机带到出售您的台式机或笔记本电脑的国家或地区，那么您的计算机将符合 “国际保修服务”，该服务将自动授予您在保修期间获得保修服务的权利。该服务将由授权进行保修服务的服务供应商来执行。服务方法和规程根据国家或地区而有所不同，某些服务可能并非在所有国家或地区都提供。“国际保修服务”通过服务国家或地区提供的服务方法（如维修站服务、送修服务或现场服务）提供。某些国家或地区的服务中心可能无法维修特定机型的所有型号。在某些国家或地区，可能会在服务时收取费用，且服务时将适...
Page 130 ThinkCentre 用户指南...
Page 131 保证，因此本条款可能不适用于您。本信息中可能包含技术方面不够准确的地方或印刷错误。此处的信息将定期更改；这些更改将编入本出版物的新版本中。Lenovo 可以随时对本出版物中描述的产品和/或程序进行改进和/或更改，而不另行通知。本文档中描述的产品并非旨在用于移植或其他生命支持的应用，在这些应用中的故障可能导致人身伤害或死亡。本文档中包含的信息并不影响或更改 Lenovo 产品规格或保修。本文档中的任何内容都不能作为 Lenovo 或第三方的知识产权下的明示或默示的许可或保证。本文档中包含的所有信息都是在特定的环境中获得并且作为插图显示。在其他操作环境中获得的结果可能会有所不同。 Lenovo 可以按它认为适当的任何方式使用或分发您所提供的任何信息而无须对您承担任何责任。本出版物中提供的对非 Lenovo Web 站点的任何引用都是为了方便起见，任何情况下都不作为对这些 Web 站点的公开支持。这些 Web 站点上的资料不属于本 Lenovo 产品的资料，并且使用这些 Web 站点时风险自担。此处包含的任何性能数据都是在受控环境中测得的。因此，在其他操作环境中获得的数据可能会有明显的不同。有些测量可能是在开发级的系统上进行的，因此不保证与一般可用系统上进行的测量结果相同。此外，有些测量是通过推算而估计的。实际结果可能会有差异。本文档的用户应当验证其特定环境的适用数据。商标下列术语是 Lenovo 在美国和/或其他国家或地区的商标： Lenovo Lenovo 徽标 Rescue and Recovery ThinkCentre ThinkVantage Microsoft、Windows 和...
Page 132 ThinkCentre 用户指南...
Page 133: 附附附附录录录录 A A A A 声声声声明明明明
附录 B 法规信息出口分类声明本产品受美国出口管理条例（EAR）的管制，其出口控制分类编号（ECCN）为 4A994.b。本产品可以再出口到 EAR E1 国家或地区列表中的所有禁运国家或地区以外的国家或地区。电子辐射声明以下信息适用于 Lenovo 个人计算机机器类型 2756、2800、2929、2932、2934、2941、2945、2961、2982、 2988、2993、2996、3181、3183、3185、3187、3198、3202、3207、3209、3214、3218、3224、3227、3306、 3393 和 3395。联邦通信委员会一致性声明依据 FCC 规则的第 15 部分，本设备经过测试，符合 B 类数字设备的限制。这些限制旨在提供合理的保护，以防安装于住宅的设备产生有害干扰。本设备生成、使用且会辐射射频能量，如果未按照说明来安装和使用本设备，那么可能导致对无线电通信的有害干扰。然而，不保证在特定的安装中将不会发生干扰。如果本设备确实对无线电或者电视机接收导致有害的干扰，该干扰可以通过将设备关闭并打开来确定，那么推荐用户通过一种或多种以下措施来尝试消除该干扰： • 重新定向或重新定位接收天线。 • 增加设备和接收器之间的间隔。 • 设备不能与接收器连接到同一个电源插座中。 • 向授权经销商或者服务代表咨询以获得帮助。...
Page 134 Klasse Dieses Gerät ist berechtigt, in Übereinstimmung mit dem Deutschen EMVG das EG-Konformitätszeichen - CE - zu führen. Verantwortlich für die Konformitätserklärung nach Paragraf 5 des EMVG ist die Lenovo (Deutschland) GmbH, Gropiusplatz 10, D-70563 Stuttgart. Informationen in Hinsicht EMVG Paragraf 4 Abs. (1) 4: Das Ger Gerät ät ät er er erfüllt...
Page 135: 其他法规信息
Lenovo Lenovo 产产产产品品品品台台台台湾湾湾湾服服服服务务务务信信信信息息息息台台台台湾湾湾湾地地地地区区区区键键键键盘盘盘盘和和和和鼠鼠鼠鼠标标标标一一一一致致致致性性性性声声声声明明明明...
Page 136 ThinkCentre 用户指南...
Page 137: 有关欧洲指令 2002/96/Ec 的重要信息
设备的法规。此标签适用于各种产品，表示不要随意丢弃该产品，而应在使用期结束后依照 2002/96/EC 规范将其回收。根据 WEEE 规范的附件 IV，对于标有 WEEE 标记的电子电气设备（EEE），用户不得在其使用期结束后将其不加分类直接作为城市废物处理，而应依照适用的收集机制对 WEEE 进行回收、再利用和再生。另外由于 EEE 中可能存在有害物质，因此应尽可能降低 EEE 对环境和人类健康造成的任何潜在影响。有关其他 WEEE 信息，请转至：http://www.lenovo.com/recycling。回收信息 Lenovo 鼓励 IT 设备所有者在不再需要他们的设备时负责将其回收。Lenovo 提供多种计划和服务，以帮助设备所有者对他们的 IT 产品进行回收。有关回收 Lenovo 产品的信息，请访问： http://www.lenovo.com/recycling 收集和回收废弃的 Lenovo 计算机或显示器如果您是公司雇员，需要处理属于公司财产的 Lenovo 计算机或显示器，那么必须按照《资源有效利用促进法》的规定进行处理。计算机和显示器属于工业废弃物，应由当地政府认可的工业废弃物处理承包商予以妥善处理。按照《资源有效利用促进法》的规定，Lenovo Japan 将通过其 PC 收集和回收服务帮助用户收集、再利用和回...
Page 138: 巴西的回收信息
A Lenovo possui um canal específico para auxiliá-lo no descarte desses produtos. Caso você possua um produto Lenovo em situação de descarte, ligue para o nosso SAC ou encaminhe um e-mail para: reciclar@lenovo.com, informando o modelo, número de série e cidade, a fim de enviarmos as instruções para o correto descarte do seu produto Lenovo.
Page 139 按照有关电池和废旧电池的欧洲指令 2006/66/EC，将电池或电池包装贴上标签。该指令确定了适用于整个欧盟的退还和回收废旧电池的框架。各种电池上均贴有此标签，表明根据该指令，电池在使用寿命过后不得丢弃，而是要回收。根据欧洲指令 2006/66/EC，电池要贴上标签，以表明在使用寿命过后应单独收集并回收电池。电池上的标签可能还包括电池中所含金属的化学符号（Pb 表示铅，Hg 表示汞，Cd 表示镉）。电池的用户不得将电池作为未经分类的城市垃圾进行处置，而必须使用向客户提供的有关退还、回收和处理电池的收集框架。为了将电池因可能存在危险物质而对环境和人类健康可能造成的任何影响降到最低，客户的参与很重要。有关正确的收集和处理方式，请访问： http://www.lenovo.com/recycling 附录 C. WEEE 和回收信息...
Page 140 ThinkCentre 用户指南...
Page 141: D Ek Bilgiler
附录 D Ek Bilgiler 1. İmalatçı ya da ithalatçı firmaya ilişkin bilgiler: Ürünün ithalatçı firması, Lenovo Technology B.V. Merkezi Hollanda Türkiye İstanbul Şubesi’dir. Adresi ve telefonu şöyledir: Uner Plaza Eski Üsküdar Yolu Erkut Sokak. No: 4 / 1 Kat: 3 Kozyatağı...
Page 142 13. İthal edilmiş mallarda, yurt dışındaki üretici firmanın unvanı ve açık adresi ile diğer erişim bilgileri (telefon, telefaks ve e-posta vb.): Lenovo (Singapore) Pte. Ltd. 151 Lorong Chuan No: 02-01 New Tech Park Singapore, 556741 Tel: 65-6827-1000 Faks: 65-6827-1100 ThinkCentre 用户指南...
Page 143: E Servis Istasyonlari
Bilgisayar T T T eknolojileri eknolojileri A.Ş. A.Ş. eksan Sist Bilgisayar eknolojileri A.Ş. Adresi: Oğuzlar Mah. 34 Sokak No: 14 Balgat Ankara Posta kodu: 06520 Web Adresi: http://www.destek.as/ Telefon: 312 295 21 28 Faks no: 312 295 21 20 © Copyright Lenovo 2012...
Page 144 P P P r r r obil obil obil Bilgi Bilgi İşlem Bilgi İşlem Dest İşlem Destek ek Dest ek ve ve ve Dan.San. Dan.San. Dan.San. ve ve ve T T T ic. ic. ic. A.Ş. A.Ş. A.Ş. Adresi: Teknoloji Geliştirme Bölgesi, ODTÜ Ofis Bina, Batı Cephe A-1 ODTÜ...
Page 145 ERZİNC ERZİNC ERZİNC AN Erzincan Erzincan Bigisayar Erzincan Bigisayar Bigisayar Adresi: Hükümet Caddesi, No:33/1 Erzincan Web Adresi: http://www.erzincanbilgisayar.com/ Telefon: 446 223 89 87 Faks no: 446 224 24 34 ERZURUM ERZURUM ERZURUM Şark Bilgisayar Bilgisayar Elektr Elektr onik onik San. San.
Page 146 IĞDIR IĞDIR IĞDIR Ebru Ebru Ebru Elektr Elektr onik Elektr onik ve ve onik ve Bilgisayar Bilgisayar Sist Bilgisayar Sistemleri Sist emleri emleri Adresi: Atatürk Caddesi, No:261 Iğdır Posta kodu: 76000 Web Adresi: http://www.ebruelektronik.com/ Telefon: 476 227 76 66 / 476 227 08 43 / 476 227 08 44 Faks no: 476 227 76 66 İS İS İST T T ANBUL ANBUL...
Page 147 Novat Novatek ek Novat ek Bilgisayar Bilgisayar Bilgisayar Sist Sist Sistemleri emleri San.ve emleri San.ve T T T ic.L San.ve ic.Ltd. ic.L td. Şti. Şti. Şti. Adresi: Raşit Rıza Sokak, Yıldırım İş Hanı, No: 1 Kat: 1 Mecidiyeköy İstanbul Posta Kodu: 80300 Web Adresi: http://www.novateknoloji.com/ Telefon: 212 356 75 77 Faks no: 212 356 75 88...
Page 148 IBM T T T ürk ürk L L L td. ürk td. Şti. Şti. Şti. Adresi: Ankara Asfaltı No: 7 Bayraklı İzmir Web Adresi: http://www.tr.ibm.com/ Telefon: 232 462 27 00 Faks no: 232 486 69 23 P P P r r r obil obil obil Bilgi Bilgi İşlem...
Page 149 ŞANLIURF ŞANLIURF ŞANLIURF A A A Bilban Bilban Bilgisayar Bilban Bilgisayar Eğitim Bilgisayar Eğitim T T T ic. ic. Eğitim ic. San. San. San. L L L td. td. Şti. Şti. Şti. Adresi: Kızılay İşhanı, Kat:1-2 Şanlıurfa Web Adresi: http://www.bilban.com.tr/ Telefon: 414 215 05 52 Faks no: 414 212 22 12 TRABZ...
Page 150 ThinkCentre 用户指南...
Page 152 廾商标开机, 密码囗开机自检（POST）固态驱动器，安装弓土引导块恢复基本故障诊断彳微处理器士更换声明心夂恢复备份和恢复操作从 POST/BIOS 更新失败中软件恢复介质，制作和使用夕外盖存在感知开关，更换手外部选件, 安装打开计算机外盖扩展大找到组件失败，从 POST/BIOS 恢复挽救介质, 制作和使用接口后部...
Page 154 钅钢缆锁，安全键盘, 更换键盘接口青静电敏感设备, 操作音音频子系统音频输入接口音频输出接口马驱动器托架规格驱动程序, 设备麦麦克风接口鼠鼠标, 更换鼠标接口 ThinkCentre 用户指南...

Lenovo ThinkCentre M82 User Manual

Quick Links

Related Manuals for Lenovo ThinkCentre M82

Summary of Contents for Lenovo ThinkCentre M82

This manual is also suitable for:

Table of Contents
