Positionen der Anschlüsse an der Rückseite des Computers
In Abbildung 2 „Positionen der Anschlüsse an der Rückseite" auf Seite 9 sind die Positionen der Anschlüsse
an der Rückseite des Computers dargestellt. Einige Anschlüsse an der Rückseite des Computers sind
farblich markiert. Diese Markierungen helfen Ihnen dabei, die Kabel den richtigen Anschlüssen am Computer
zuzuordnen.

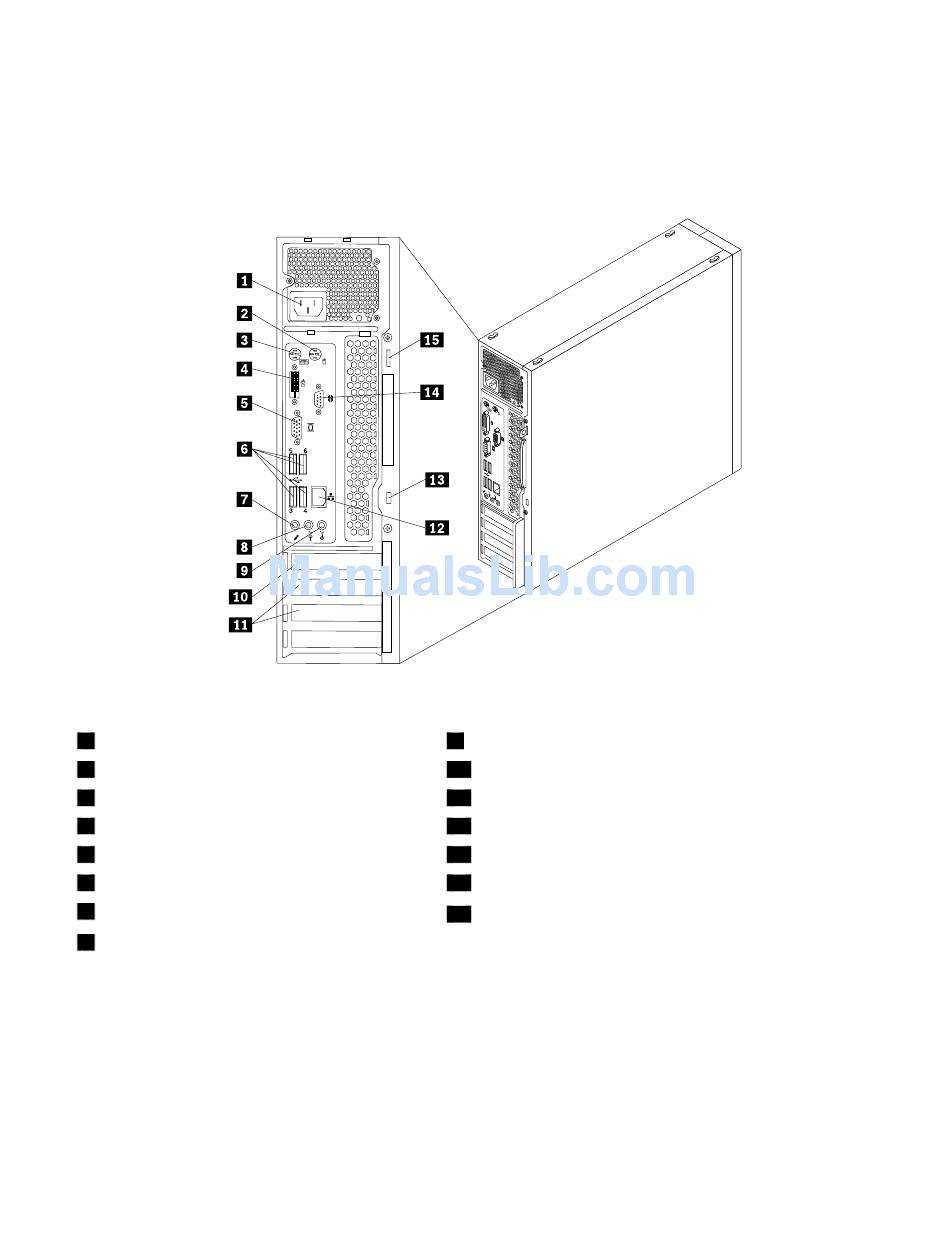

Abbildung 2. Positionen der Anschlüsse an der Rückseite
1
Netzkabelanschluss
2
PS/2-Mausanschluss
3
PS/2-Tastaturanschluss
4
DVI-Bildschirmanschluss
5
VGA-Bildschirmanschluss
6
USB-Anschlüsse (USB-Anschlüsse 3 bis 6)
7
Mikrofonanschluss
8
Audioausgangsanschluss
Anschluss
Audioeingangsanschluss
Audioausgangsanschluss
9
Audioeingangsanschluss
10
Steckplatz für PCI-Express-x16-Grafikkarte
11
PCI-Express-x1-Kartensteckplätze (2)
12
Ethernet-Anschluss
13
Schlitz für integrierte Kabelverriegelung (Kingston-Schloss)
14
Serieller Anschluss
15
Öse für ein Vorhängeschloss
Dient zum Empfangen von Audiosignalen von einer externen Audioeinheit, wie
z. B. einem Stereosystem. Wenn Sie eine externe Audioeinheit anschließen,
wird ein Kabel zwischen dem Audioausgangsanschluss der Einheit und dem
Audioeingangsanschluss des Computers angeschlossen.
Dient zum Senden von Audiosignalen vom Computer an externe Einheiten, wie z.
B. Stereolautsprecher mit eigener Stromversorgung (mit integrierten Verstärkern),
Kopfhörer, Multimediatastaturen oder den Audioeingangsanschluss an einem
Stereosystem oder einer anderen externen Aufzeichnungseinheit.
Beschreibung
