1.
Verwendung des Teilesatzes
2.
Komponenten des Teilesatzes
Ausgabe/Edition:
Änderungsindex
01.2009
Rev. index: 00.0
Anbauanleitung Bandzuführung
für Teilesatz 0176 590034
Fitting Instructions Tape Feeder
Kit 0176 590034
Der Teilesatz "Bandzuführung" ist für Kettenstichmaschinen der
Klasse 176 vorgesehen.

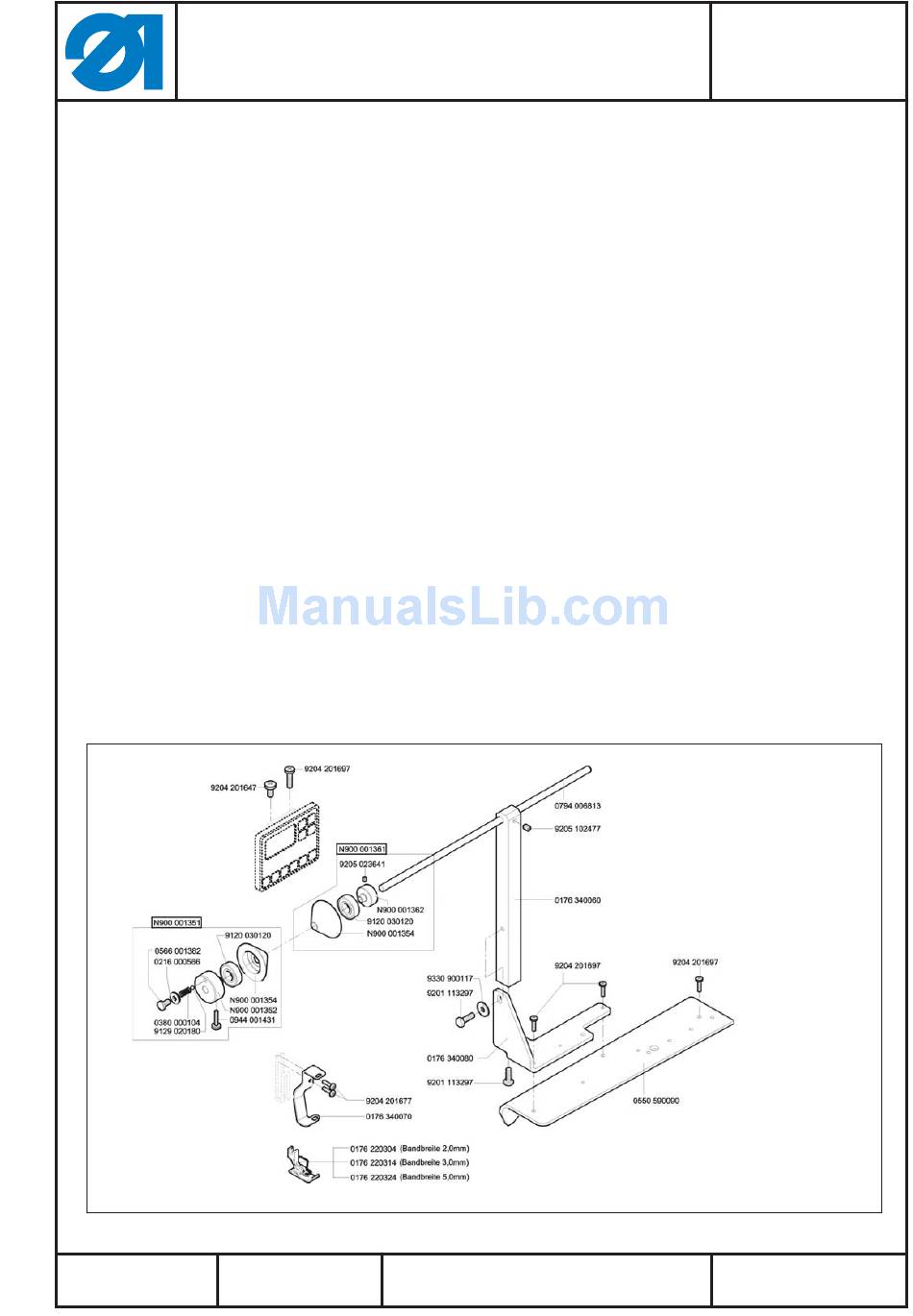

Der Teilesatz besteht aus folgenden Bauteilen:
–
1 x Armdeckel
–
1 x Befestigungswinkel kpl. bestehend aus:
1 x Befestigungswinkel (0176 340080)
1 x Block (0176 340060)
2 x Sechskantschraube M6 x 16 (9201 113297)
1 x Scheibe B 6,4 (9330 900117)
1 x Gewindestift M6 x 8H (9205 102477)
1 x Achse (0794 006813)
1 x Stellring mit Bremskone (N900 001351)
1 x Stellring (N900 001361)
–
1 x Lisierbandführung (0176 340070)
–
2 x Linsenschraube M4 x 12 H (9204 201677)
–
1 x Linsenschraube M4 x 6 H (9204 201647)
–
4 x Linsenschraube M4 x 16 H (9204 201697)
Printed in Germany
Teile-Nr./ Part-No.:
0791 176701
Blatt:
1 von 12
Sheet: 1 from 12
Advertisement
Related Manuals for Duerkopp Adler Tape Feeder
Summary of Contents for Duerkopp Adler Tape Feeder
- Page 1 Anbauanleitung Bandzuführung Teile-Nr./ Part-No.: für Teilesatz 0176 590034 Fitting Instructions Tape Feeder 0791 176701 Kit 0176 590034 Verwendung des Teilesatzes Der Teilesatz “Bandzuführung” ist für Kettenstichmaschinen der Klasse 176 vorgesehen. Komponenten des Teilesatzes Der Teilesatz besteht aus folgenden Bauteilen: – 1 x Armdeckel –...
- Page 2 Anbauanleitung Bandzuführung Teile-Nr./ Part-No.: für Teilesatz 0176 590034 Fitting Instructions Tape Feeder 0791 176701 Kit 0176 590034 Teilesatz montieren 3.1 Armdeckel tauschen – Armdeckel 1 abschrauben. – Stellung der Fadenführungen 2 merken. – Fadenführungen 2 abschrauben und am mitgelieferten neuen Kopfdeckel anschrauben.
- Page 3 Anbauanleitung Bandzuführung Teile-Nr./ Part-No.: für Teilesatz 0176 590034 Fitting Instructions Tape Feeder 0791 176701 Kit 0176 590034 3.2 Befestigungswinkel montieren – Befestigungswinkel 1 für die Bandhalterung mit zwei Schrauben M4 x 16 auf den Geräte-Armdeckel schrauben. 3.3 Winkel zur Lisierbandführung montieren –...
- Page 4 Anbauanleitung Bandzuführung Teile-Nr./ Part-No.: für Teilesatz 0176 590034 Fitting Instructions Tape Feeder 0791 176701 Kit 0176 590034 3.4 Stellringe der Lisierbandrollenaufnahme einstellen Die Lisierbandrolle 5 soll mittig zur Lisierbandführung 6 bzw. zur Nadel stehen. – Bremskone 3 von der Achse 2 abnehmen. –...
- Page 5 Anbauanleitung Bandzuführung Teile-Nr./ Part-No.: für Teilesatz 0176 590034 Fitting Instructions Tape Feeder 0791 176701 Kit 0176 590034 3.6 Bedienfeld montieren Falls die Nähmaschine mit dem optionalen Bedienfeld ausgestattet ist, kann das Bedienfeld mit dem Bedienfeldwinkel 1 mit zwei Schrauben 2 und 3 (M4x6H und M4x16H) auf dem Bandrollenwinkel 4 anschrauben.
- Page 6 Anbauanleitung Bandzuführung Teile-Nr./ Part-No.: für Teilesatz 0176 590034 Fitting Instructions Tape Feeder 0791 176701 Kit 0176 590034 Für Ihre Notizen: Ausgabe/Edition: Änderungsindex Blatt: 6 von 12 Printed in Germany Sheet: 6 from 12 01.2009 Rev. index: 00.0...
-
Page 7: Kit Components
Anbauanleitung Bandzuführung Teile-Nr./ Part-No.: für Teilesatz 0176 590034 Fitting Instructions Tape Feeder 0791 176701 Kit 0176 590034 1. Use of the kit The kit “tape feeder” is provided for the double-chainstitch machine class 176. 2. Kit Components The kit consists of the following components: –... - Page 8 Anbauanleitung Bandzuführung Teile-Nr./ Part-No.: für Teilesatz 0176 590034 Fitting Instructions Tape Feeder 0791 176701 Kit 0176 590034 3. Mounting the kit 3.1 Replace the arm cover – Unscrew and remove the arm cover 1. – Remember the position of the thread guides 2. –...
- Page 9 Anbauanleitung Bandzuführung Teile-Nr./ Part-No.: für Teilesatz 0176 590034 Fitting Instructions Tape Feeder 0791 176701 Kit 0176 590034 3.2 Mounting the bracket – Fix the bracket 1 for the tape reel holder to the arm cover of the machine using two screws M4 x 16. 3.3 Mounting the reinforcement tape guide –...
- Page 10 Anbauanleitung Bandzuführung Teile-Nr./ Part-No.: für Teilesatz 0176 590034 Fitting Instructions Tape Feeder 0791 176701 Kit 0176 590034 3.4 Setting the adjustment ring of the reinforcement tape roller support The reinforcement tape roller 5 should be aligned centred to the reinforcement tape guide and the needle. –...
- Page 11 Anbauanleitung Bandzuführung Teile-Nr./ Part-No.: für Teilesatz 0176 590034 Fitting Instructions Tape Feeder 0791 176701 Kit 0176 590034 3.6 Mounting the control panel If the sewing machine is equipped with the optional control panel, it is possible to fix the control panel with its bracket 1 to the tape roller bracket 4 using the two screws 2 and 3 (M4x6H and M4x16H).
- Page 12 Anbauanleitung Bandzuführung Teile-Nr./ Part-No.: für Teilesatz 0176 590034 Fitting Instructions Tape Feeder 0791 176701 Kit 0176 590034 For your notes: 12 von Ausgabe/Edition: Änderungsindex Blatt: Sheet: 12 from 12 Printed in Germany 01.2009 Rev. index: 00.0...
