- Page 1 英特尔® 台式机主板 DP67DE 产品指南...
- Page 2 修订记录 修订版 修订记录 日期 ® 台式机主板 DP67DE 产品指南》第一版 2010 年 10 月 -001 《英特尔 免责声明 ® 本文档提供有关英特尔 产品的信息。本文档并未授予任何知识产权的许可，并未以明示或暗示，或以禁止反言或其它方式授 予任何知识产权许可。除英特尔在其产品的销售条款和条件中声明的责任之外，英特尔概不承担任何其它责任。并且，英特尔 对英特尔产品的销售和／或使用不作任何明示或暗示的担保，包括对产品的特定用途适用性、适销性或对任何专利权、版权或 其它知识产权的侵权责任等，均不作担保。英特尔产品并非设计用于医疗、救生或维生等用途。英特尔可能随时对产品规格及 产品描述作出修改，恕不另行通知。 英特尔台式机主板 DP67DE 可能包含某些设计缺陷或错误，一经发现将收入勘误表，并因此可能导致产品与已出版的规格有 所差异。如客户索取，可提供最新的勘误表。 在订购产品之前，请您与当地的英特尔销售处或分销商联系，以获取最新的规格说明。 本文档中提及的含有订购号的文档以及其它英特尔文献可通过访问英特尔公司的万维网站点获得，网址是： http://www.intel.com/，或致电 1-800-548-4725 查询。 英特尔、英特尔酷睿和奔腾是英特尔公司在美国及其它国家／地区的商标。 * 其它名称和品牌分别为其相应所有者的财产。 版权所有 © 2010 年，英特尔公司。保留所有权利。...
- Page 3 前言 ® 台式机主板 DP67DE 的板面布局、组件安装、BIOS 更新和 本《产品指南》为您提供有关英特尔 规范要求等信息。 适用读者 本《产品指南》旨在供合格的技术人员使用。它并不面向一般读者。 仅用于设计计划内的应用领域 所有英特尔台式机主板均已经过评估测试，并认定为信息技术设备 (I.T.E.)，可安装于家用、商用、 学校、计算机房或类似场所的个人计算机 (PC) 中。本产品在其它 PC 或嵌入式非 PC 应用领域或 应用环境（如医疗、工业、报警系统、测试设备等）下的适用性，未经英特尔进一步鉴定，可能 不受支持。 文档结构 本《产品指南》包括以下各章内容： 台式机主板功能：概述产品的功能与特性 安装和更换台式机主板组件：提供有关安装本台式机主板及其它硬件组件的指导 更新 BIOS：提供有关更新 BIOS 的指导 错误消息和指示信号：提供有关 BIOS 错误消息和笛音码的说明 符合标准与规范：描述主板遵守的安全标准和 EMC（电磁兼容性）规章及产品认证 体例 本文档采用如下体例： 注意 注意提醒用户如何防止损坏硬件或丢失数据。 注释...
- Page 4 英特尔台式机主板 DP67DE 产品指南 术语 下表列出了本产品指南中常用的一些术语及其说明。 术语 说明 千兆字节（1,073,741,824 字节） 千兆赫（十亿赫兹） 千字节（1024 字节） 兆字节（1,048,576 字节） 兆位（1,048,576 位） 兆赫（百万赫兹）...
-
Page 5: Table Of Contents
目录 1 台式机主板功能 支持的操作系统 ....................11 台式机主板组件 ....................12 处理器.......................14 ® P67 Express 芯片组 ..................15 英特尔 主内存.......................15 图形支持 ......................16 音频子系统 ......................16 LAN 子系统 ......................17 USB 支持......................18 SATA 支持 ......................18 扩展功能 ......................18 旧式 I/O ......................19 BIOS ........................19 SATA 自动配置 ....................19 PCI*/PCI Express 自动配置................19 安全口令.....................20 硬件管理... - Page 6 使用 ISO Image BIOS（ISO 映像 BIOS）更新文件或 Intel Flash Memory Update ® Utility（英特尔 快闪内存更新实用程序）更新 BIOS ..........61 获取 BIOS 更新文件 ..................61 使用 Intel Flash Memory Update Utility（英特尔快闪内存更新实用程序）更新 BIOS ..61 使用 ISO Image BIOS（ISO 映像 BIOS）更新文件更新 BIOS.........62 恢复 BIOS ....................63 A 错误消息和指示信号 BIOS 错误代码 ....................65 BIOS 错误消息 ....................66 B 符合标准与规范...
- Page 7 17. 安装 PCI Express x16 图形卡 ................39 18. 拆卸 PCI Express x16 图形卡 ................40 19. 连接 SATA 驱动器...................41 20. 内置接头连接器 ....................42 21. 背面板音频连接器....................47 22. 机箱风扇接头连接器位置 ...................48 23. 连接电源系统电缆....................49 24. BIOS 配置跳线块位置 ..................50 25. 拆卸电池.......................57 26. 英特尔台式机主板 DP67DE 中国 RoHS 物质主动声明表..........72...
- Page 8 英特尔台式机主板 DP67DE 产品指南 表 1. 功能摘要......................9 2. 英特尔台式机主板 DP67DE 组件 .................13 3. 音频插孔任务重新分配支持.................17 4. LAN 连接器 LED 指示灯 ...................18 5. 前面板英特尔高保真音频信号名称 ................43 6. 前面板 AC ’97 音频接头连接器信号名称 ..............43 7. IEEE 1394a 接头连接器信号名称 ................43 8. 机箱开启接头连接器信号名称 ................44 9. 前面板 CIR 接收器（输入）接头连接器信号名称............44 10.
-
Page 9: 台式机主板功能
1 台式机主板功能 ® 台式机主板 DP67DE 的主要功能和特性。表 1 对本台式机主板的各主要 本章简要描述英特尔 功能进行了总结。 表 1. 功能摘要 microATX 规格（243.84 毫米［9.6 英寸］x 243.84 毫米［9.6 英寸］） 形状参数 ® 采用 LGA1155 插槽封装、具备集成内存控制器的英特尔 酷睿™ i7、 处理器 ® ® 酷睿™ i5、英特尔 酷睿™ i3 处理器 英特尔 ® ® P67 Express 芯片组，包含 Intel P67 Express Platform 芯片组... - Page 10 英特尔台式机主板 DP67DE 产品指南 表 1. 功能摘要（续） USB 支持： 外围设备接口 • 两个 USB 3.0 端口，通过叠层式背面板连接器实现 • 十四个 USB 2.0 端口： ― 六个端口通过叠层式背面板连接器实现 ― 八个前面板端口通过四个双端口内置接头连接器实现 串行 ATA 支持： • 两个串行 ATA (SATA) 每秒 6.0 Gb 端口 • 两个串行 ATA (SATA) 每秒 3.0 Gb 端口...
-
Page 11: 支持的操作系统
台式机主板功能 支持的操作系统 本台式机主板全面支持以下操作系统： • Microsoft Windows* 7 Ultimate 64 位版 • Microsoft Windows 7 Ultimate 32 位版 • Microsoft Windows 7 Home Basic 64 位版 • Microsoft Windows 7 Home Premium 64 位版 • Microsoft Windows 7 Home Premium 32 位版 •... -
Page 12: 台式机主板组件

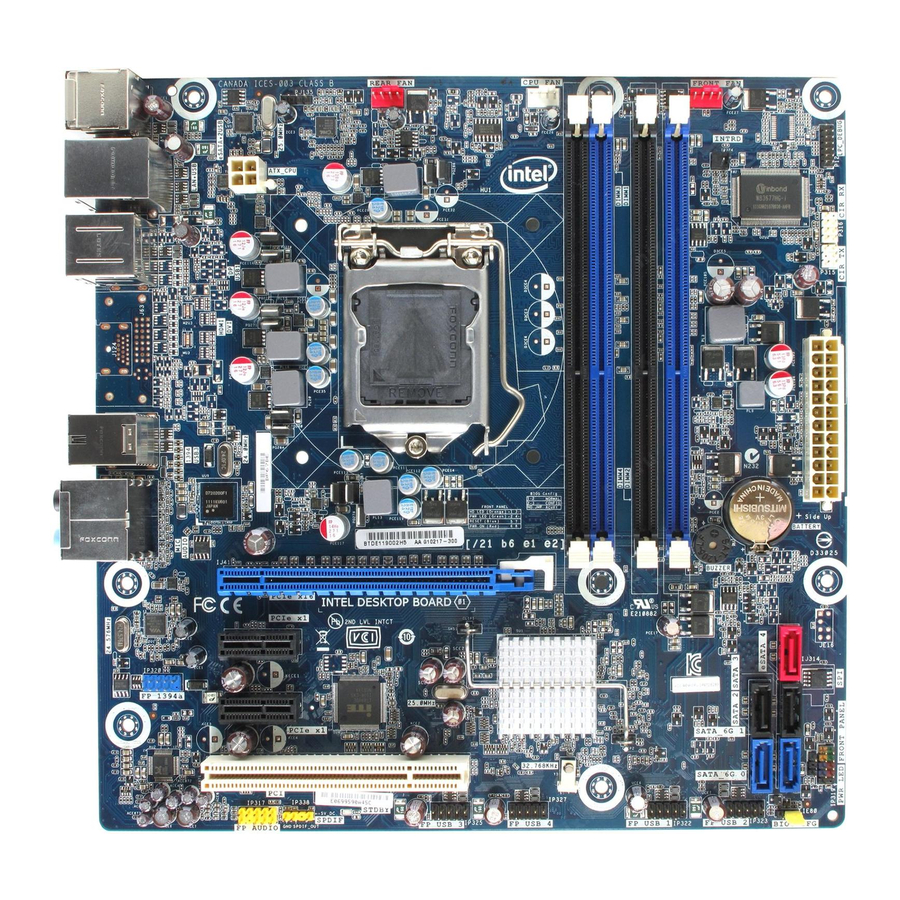

英特尔台式机主板 DP67DE 产品指南 台式机主板组件 图 1 显示了英特尔台式机主板 DP67DE 主要组件的大致位置。 图 1. 英特尔台式机主板 DP67DE 组件... - Page 13 台式机主板功能 表 2. 英特尔台式机主板 DP67DE 组件 标签 说明 常规 PCI 总线连接器 PCI Express 2.0 x1 附加卡连接器 IEEE 1394a 接头连接器 PCI Express 2.0 x1 附加卡连接器 PCI Express 2.0 x16 附加卡连接器 背面板连接器 12 V 处理器内核电压连接器（2 x 2 针） 机箱背面风扇接头连接器 处理器插槽 处理器风扇接头连接器 DDR3 DIMM 3 插槽...
-
Page 14: 处理器
• http://processormatch.intel.com 受支持的处理器 • http://www.intel.com/products/desktop/chipsets/inde 芯片组信息 x.htm • BIOS 和驱动程序更新 http://downloadcenter.intel.com/ • http://www.intel.com/support/go/buildit 集成信息 处理器 注意 若未使用恰当的电源系统，和／或未将 12 V（2 x 2 针）电源连接器连接到台式机主板上， 则可能对台式机主板造成损害或导致系统功能异常。 英特尔台式机主板 DP67DE 支持采用 LGA1155 插槽封装的英特尔酷睿 i7、英特尔酷睿 i5、 英特尔酷睿 i3 和英特尔奔腾处理器。台式机主板上不包括处理器，须单独购买。处理器通过 LGA1155 插槽连接到台式机主板上。 有关英特尔台式机主板 DP67DE 受支持处理器的详情，请访问 http://processormatch.intel.com。... -
Page 15: 英特尔 ® P67 Express 芯片组
台式机主板功能 ® P67 Express 芯片组 英特尔 英特尔 P67 Express 芯片组，包括 Intel P67 Platform Controller Hub（英特尔 P67 平台控制 器中枢，PCH），提供到处理器和 USB、SATA、LPC、音频、网络、显示器以及 PCI Express x1 接口的接口。英特尔 P67 PCH 是主板 I/O 通道的集中控制器。 主内存 注释 ® SDRAM 内存规范，应在本主板上安装支持串行设备检测 (SPD) 为了完全符合所有适用的英特尔 数据结构的 DIMM 内存模块。如果您安装的内存模块不支持 SPD，开机时屏幕上将显示一条说明此 状况的消息。BIOS 会尝试配置内存控制器，以便正常运行。... -
Page 16: 图形支持
英特尔台式机主板 DP67DE 产品指南 图形支持 本主板通过 PCI Express 2.0 x16 附加图形卡支持系统图形。 采用 LGA1155 插槽封装的英特尔酷睿 i7、英特尔酷睿 i5、英特尔酷睿 i3 和英特尔奔腾处理器 通过 PCI Express 2.0 x16 附加卡连接器支持分立附加图形卡。本主板支持以下 PCI Express 速率： • 2.5 GHz 的 PCI Express 2 频率，可产生每波道每个方向（每秒 500 MB）每秒 5.0 Gb 的速率。当操作于 x16 模式时，接口每个方向上的最高同时理论带宽速率为每秒 8 GB。... -
Page 17: Lan 子系统
LAN 子系统包括： • 英特尔 82579V 千兆位（每秒 10/100/1000 Mb）以太网 LAN 控制器 • 带有集成状态 LED 指示灯的 RJ-45 LAN 连接器 LAN 软件和驱动程序可访问 http://downloadcenter.intel.com/ 获得。 位于背面板上的 RJ-45 LAN 连接器内置有两个 LED 指示灯（参见图 2）。这两个 LED 指示灯 指示 LAN 的状态（如表 4 所示）。 图 2. LAN 连接器 LED 指示灯... -
Page 18: Usb 支持
共有 14 个 USB 2.0 端口（其中六个端口连接至背面板连接器（黑色），另外八个端口则连接至 四个板载接头连接器）。USB 2.0 端口具备高速、全速和低速功能。获得 USB 2.0 支持需要操作 系统和驱动程序都完全支持 USB 2.0 传输速率。 SATA 支持 英特尔台式机主板 DP67DE 提供两条板载每秒 6.0 Gb 串行 ATA (SATA) 通道和两条板载每秒 3.0 Gb SATA 通道。 另外，本主板还提供两条每秒 3.0 Gb 外置 SATA (eSATA) 通道（其中一条通过板载连接器实现， 而另一条则通过背面板连接器实现）。 扩展功能... -
Page 19: 旧式 I/O
台式机主板功能 旧式 I/O 本主板的旧式 I/O 控制器提供以下各项旧式功能与特性： • 低引脚计数 (LPC) 接口 • 消费类红外线 (CIR) 支持 • 串行 IRQ 接口，与支持常规 PCI 总线系统的串行化 IRQ 兼容 • 智能电源管理，包括可编程唤醒事件接口 BIOS Setup（设置）程序提供旧式 I/O 控制器的配置选项。 BIOS BIOS（基本输入输出系统）提供开机自检 (POST)、BIOS Setup（设置）程序以及 PCI Express 和 SATA 自动配置实用程序。BIOS 存储于串行外围设备接口 (SPI) 闪存设备中。 按照第... -
Page 20: 安全口令
管理员口令，普通用户在提示输入 Setup（设置）程序口令时按 <Enter> 键，可有限制地 访问 Setup（设置）程序。 • 如果同时设置了管理员口令和用户口令，则必须输入管理员口令或用户口令，才能进入 Setup （设置）程序。可查看和更改哪些 Setup（设置）程序选项取决于输入的是管理员口令还是 用户口令。 • 设置用户口令可对启动计算机的人员进行限制。在计算机启动之前将提示输入口令。如果只设置 了管理员口令，则计算机在启动时将不提示输入口令。如果同时设置了这两个口令，则可通过 输入任何一个口令来启动计算机。 有关复位口令的指导，请参阅第 51 页“清除口令”。 硬件管理 英特尔台式机主板 DP67DE 的硬件管理功能使主板兼容 Wired for Management (WfM) 规格。 本主板具备多种硬件管理功能，具体包括： • 风扇转速监测与控制 • 温度和电压监控 • 机箱开启检测 硬件监控和风扇转速控制 硬件监控和风扇转速控制的特性包括： • 智能风扇控制（由旧式 I/O 控制器提供），可提供噪音优化的温度管理。风扇转速控制器和... -
Page 21: 机箱开启
台式机主板功能 机箱开启 本主板支持机箱安全功能，可检测机箱盖是否被拆除。此安全功能通过机箱上可连接至台式机主板上 的机箱开启接头连接器的机械开关实现。有关机箱开启接头连接器的位置，请参见图 1。 电源管理 电源管理可以在几个级别上实现，包括通过高级配置与电源接口 (ACPI) 的软件支持和以下所列的 硬件支持： • 电源连接器 • 风扇接头连接器 • 局域网 (LAN) 唤醒功能 • 瞬时可用计算机技术（挂起到 RAM） • +5 V 备用电源 LED 指示灯 • USB 唤醒 • PCI Express WAKE# 信号支持 • CIR 唤醒 软件支持 ACPI（高级配置与电源接口） ACPI 允许操作系统直接控制计算机的电源管理和即插即用功能。要在台式机主板上使用... -
Page 22: 风扇接头连接器
英特尔台式机主板 DP67DE 产品指南 风扇接头连接器 风扇的功能／操作如下： • 主板处于 ACPI S0 状态时风扇打开。 • 计算机处于 ACPI S3、S4 或 S5 状态时风扇关闭。 • 各风扇接头连接器均连接至转速计输入端。 • 所有风扇接头连接器都支持封闭环路风扇控制，借此可调节风扇转速或按需要打开或关闭风扇。 • 所有风扇接头连接器都具备 +12 V 直流连接（使用 3 芯机箱风扇时最高为直流 12 V）。 • 所有风扇接头连接器都受脉冲宽度调制控制。 • 机箱风扇接头连接器支持 3 芯风扇的线性风扇控制。 本台式机主板具备 4 针处理器风扇接头连接器和两个与 4 芯及 3 芯机箱风扇兼容的 4 针机箱风扇... -
Page 23: 备用电源指示灯位置
台式机主板功能 +5 V 备用电源 LED 指示灯 注意 如果交流电源已关闭而备用电源指示灯仍亮起，请在安装或拆卸与主板连接的任何设备之前，先断开 电源电缆。否则可能会损坏主板和任何相连的设备。 当主板上仍存在备用电源时，即使计算机看起来好像处于关闭状态，台式机主板的备用电源指示灯 （如图 3 所示）将依然亮起。换言之，当该绿色 LED 指示灯亮起时，备用电源在内存模块插槽和 PCI Express 连接器处依然存在。 图 3. 备用电源指示灯位置 有关台式机主板备用电流要求的更详尽信息，请参阅站点 http://support.intel.com/support/motherboards/desktop/ 上的 Technical Product Specification《产品技术规格》。... -
Page 24: Usb 唤醒
英特尔台式机主板 DP67DE 产品指南 USB 唤醒 注释 USB 唤醒要求使用支持 USB 唤醒的 USB 外围设备和支持 USB 唤醒的操作系统。 USB 总线活动可将计算机从 ACPI S3 状态唤醒。 PCI Express WAKE# 信号唤醒支持 当核实在 PCI Express 总线附加卡上有 WAKE# 信号后，计算机将从 ACPI S3、S4 或 S5 状态唤醒。 CIR 唤醒 消费类红外线 (IR) 设备活动可将计算机从 ACPI S3 状态唤醒。... -
Page 25: 安装和更换台式机主板组件
2 安装和更换台式机主板组件 本章将告诉您如何： • 安装 I/O 防护板 • 安装和拆卸台式机主板 • 安装和拆卸处理器 • 安装和拆卸内存 • 安装和拆卸 PCI Express x16 卡 • 连接 SATA 驱动器 • 连接到内置接头连接器 • 连接到音频系统 • 连接机箱风扇和电源系统电缆 • 设置 BIOS 配置跳线 • 清除口令 • 更换电池 开始之前 注意 本章描述的过程假定您已熟悉有关个人计算机的常见技术术语，并假定您熟悉使用和调整电子设备 所需的安全惯例和规章要求。... -
Page 26: 安装注意事项
英特尔台式机主板 DP67DE 产品指南 安装注意事项 当您安装并测试英特尔台式机主板时，请遵守安装说明中的所有警告和注意事项。 为避免造成人身伤害，请注意： • 连接器上的尖锐引脚或插针 • 印刷电路组件上的尖锐引脚或插针 • 机箱的毛边和利角 • 高温组件（如处理器、稳压器和散热器等） • 可能引起短路的线缆破损 一些计算机操作和组装工作必须由合格的技术人员完成，并需遵守所有相关警告和注意事项。 防止电源系统过载 不要让电源系统的输出承受过载负荷。为避免电源系统过载，应确保计算机中所有模块的电流负载 总和小于每个电源系统输出电路的输出电流额定值与台式机主板电源损耗充分净空值之和。 遵守安全与规范要求 仔细阅读并遵守本部分所列的以及随机箱和相关模块提供的各项说明。如果您违反了以下指导以及 由机箱和模块供应商提供的指导，必将增大危险性及违反地方法规及规章的可能性。如果机箱说明与 以下说明或相关模块的说明不一致，请与供应商联系，以决定采用何种方法才能保证您的计算机符合 安全和规章要求。 有关本台式机主板符合标准与规范的详情，请参阅附录 B。... -
Page 27: 安装 I/O 防护板
安装和更换台式机主板组件 安装 I/O 防护板 随本台式机主板提供了一块 I/O 防护板。在机箱内安装此防护板后，可阻挡无线电射频的传播， 保护内置组件不受灰尘和异物侵害，并可使机箱内的气流保持畅通。 在向机箱中安装本台式机主板之前，应先安装 I/O 防护板。如图 4 所示，将防护板放入机箱内。 将防护板按入到位，使其紧密牢固地就位。如果防护板不适合机箱的尺寸，请从机箱供应商处获取 尺寸合适的防护板。 图 4. 安装 I/O 防护板... -
Page 28: 安装和拆卸台式机主板
英特尔台式机主板 DP67DE 产品指南 安装和拆卸台式机主板 注意 以下步骤只允许由合格的技术人员完成。在执行此处描述的步骤之前，必须先断开计算机电源。 如果在打开计算机机箱之前没有断开计算机电源，则可能导致人身伤害或设备损坏。 有关安装和拆卸本台式机主板的说明，请参阅机箱手册。 图 5 显示了英特尔台式机主板 DP67DE 安装螺丝孔的位置。 图 5. 英特尔台式机主板 DP67DE 安装螺丝孔位置... -
Page 29: 安装和拆卸处理器
安装和更换台式机主板组件 安装和拆卸处理器 以下向您介绍如何将处理器安装到台式机主板上。 安装处理器 注意 在安装或拆卸处理器之前，应确保已从计算机上拔下电源电缆，以切断交流电源；备用电源 LED 指示灯不应亮起（参见第 23 页图 3）。否则，可能会损坏处理器和台式机主板。 要安装处理器，请按以下说明操作： 1. 请遵守第 25 页“开始之前”中的注意事项。 2. 按下插槽拉杆并使其脱离插槽，打开处理器插槽拉杆（图 6 中的 A 和 B）。 图 6. 松脱插槽拉杆... -
Page 30: 抬起压板
英特尔台式机主板 DP67DE 产品指南 3. 转动插槽拉杆，将压板从插槽上抬起（图 7 中的 A）。确保压板处于完全打开位置 （图 7 中的 B），注意不要损坏其附近组件。切勿触碰插槽触点。 图 7. 抬起压板... -
Page 31: 从处理器保护罩中取出处理器
安装和更换台式机主板组件 4. 从处理器保护罩中取出处理器。只可握持处理器的边缘部位，小心不要触碰处理器的底部 （参见图 8）。 注释 请勿将处理器保护罩丢弃。每当从插槽中拆除处理器后，总要把处理器保护罩重新盖好。 图 8. 从处理器保护罩中取出处理器 5. 按图 9 所示的方位用拇指和食指握住处理器，使您的手指与插槽的手指切口对齐。确保处理器 插针 1 指示标记（金色三角）与插槽上的插针 1 倒角对齐（图 9 中的 B），并且处理器上的 凹口与插槽上的凸块对齐（图 9 中的 C）。垂直向下降低处理器，切勿使处理器在插槽上倾斜 或滑动（图 9 中的 A）。 图 9. 安装处理器... -
Page 32: 将压板固定到位
英特尔台式机主板 DP67DE 产品指南 7. 小心翼翼地扣合插槽拉杆（图 10 中的 A），期间请确保扣合拉杆时，将压板的前部边缘 滑入带肩螺丝帽的下方。将插槽拉杆卡扣到压板的锁口中（图 10 中的 C、D）。插槽拉杆 （图 10 中的 B）将弹出，如图所示。 图 10. 将压板固定到位 8. 捡起插槽保护罩，并将其从台式机主板上取走。 注释 请勿将插槽保护罩丢弃；保存好以备后用。每当从插槽中拆除处理器后，总要把插槽保护罩 重新盖好。... -
Page 33: 安装处理器风扇散热器
安装和更换台式机主板组件 安装处理器风扇散热器 英特尔台式机主板 DP67DE 带有处理器风扇散热器安装孔。有关将处理器风扇散热器安装到台式 机主板上的说明，请参阅盒装处理器手册或盒装散热解决方案手册。 连接处理器风扇散热器电缆 将处理器风扇散热器电源电缆连接到 4 针处理器风扇接头连接器上（参见图 11）。建议采用带有 4 针连接器的风扇，如图 11 所示。 图 11. 将处理器风扇散热器电源电缆连接到处理器风扇接头连接器上 拆卸处理器 有关如何拆卸处理器风扇散热器和处理器的说明，请参阅处理器安装手册。... -
Page 34: 安装和拆卸系统内存
英特尔台式机主板 DP67DE 产品指南 安装和拆卸系统内存 台式机主板 DP67DE 具备四个 240 针 DDR3 DIMM 插槽，分别布置在两条通道（A 和 B）内。 双通道内存配置准则 在安装 DIMM 之前，请阅读并遵守以下各项准则以进行双通道内存配置。 两条或四条 DIMM 将速度和容量都相互匹配的一对 DIMM（参见图 12）分别安装到通道 A (DIMM 1) 和通道 B (DIMM 2) 的蓝色插槽内。 图 12. 两条 DIMM 下双通道内存配置示例 如果要使用更多条内存，则将另一对相互匹配的 DIMM（参见图 13）分别安装到通道 A (DIMM 3) 和通道... -
Page 35: 三条 Dimm
安装和更换台式机主板组件 三条 DIMM 如果您希望在双通道配置中使用三条 DIMM，请将速度和容量彼此相等的一对匹配 DIMM 分别安装 到通道 A 的 DIMM 1 和 DIMM 3 中。而将与已安装在通道 A 中的两条 DIMM 速度相等但容量等 于两者容量之和的另一条 DIMM 安装到通道 B 的 DIMM 2 或 DIMM 4 中（图 14）。 图 14. 三条 DIMM 下双通道内存配置示例 注释 如采用任何其它方式配置内存，均会导致单通道内存操作。... -
Page 36: 安装 Dimm
英特尔台式机主板 DP67DE 产品指南 安装 DIMM 为确保使用正确的 DIMM，请将 DIMM 插入图 15 所示的 DDR3 DIMM 插槽内。所有的小凹口 应与 DDR3 DIMM 插槽上的凹口对齐。 图 15. 使用 DDR3 DIMM... -
Page 37: 安装 Dimm
安装和更换台式机主板组件 要安装 DIMM 内存模块，请按以下步骤操作： 1. 请遵守第 25 页“开始之前”中的注意事项。 2. 关闭所有与计算机连接的外围设备。关闭计算机电源并断开交流电源电缆。 3. 拆下计算机箱盖，找到 DIMM 插槽（参见图 16）。 4. 如果 PCI Express x16 连接器中安装有全高 PCI Express 图形卡，请将此卡拆下， 以方便对 DIMM 插槽的操作。 图 16. 安装 DIMM 5. 确保 DIMM 插槽两端的卡固销子向外推移到张开状态。 6. 用手握住 DIMM 的边缘，将其从防静电袋中取出。 7. 将 DIMM 放置在插槽上。将 DIMM 底部边缘的小凹口与插槽上的卡固销子对齐 （参见图... -
Page 38: 拆卸 Dimm
英特尔台式机主板 DP67DE 产品指南 拆卸 DIMM 要拆卸 DIMM 内存模块，请按以下步骤操作： 1. 请遵守第 25 页“开始之前”中的注意事项。 2. 关闭所有与计算机连接的外围设备。关闭计算机电源。 3. 从计算机上拔下交流电源电缆。 4. 拆下计算机箱盖。 5. 如果 PCI Express x16 连接器中安装有全高 PCI Express 图形卡，请将此卡拆下，以方便对 DIMM 的操作。 6. 轻轻地将 DIMM 插槽两端的卡固销子向外推，使其张开。DIMM 会从插槽中弹出。 7. 用手握住 DIMM 的边缘，将其从插槽中取出，并放入防静电袋中。 8. 重新装回 PCI Express 图形卡（如在第 5 步中已拆下），并重新连接好为方便您对 DIMM 进行操作而拆下或断开的任何其它部件。... -
Page 39: 安装 Pci Express X16 图形卡
安装和更换台式机主板组件 要安装 PCI Express x16 图形卡，请按以下说明操作： 1. 请遵守第 25 页“开始之前”中的注意事项。 2. 将卡放入 PCI Express x16 连接器（图 17 中的 A），向下推压卡的边缘，直到它完全 卡入连接器，使卡的固定槽口完全与围绕连接器上固定架的卡固销子卡扣啮合。 3. 用螺丝（图 17 中的 B）将卡的金属支架固定到机箱的背面板上。 4. 按制造商的说明将显示器连接到图形卡上。 图 17. 安装 PCI Express x16 图形卡... -
Page 40: 拆卸 Pci Express X16 图形卡
英特尔台式机主板 DP67DE 产品指南 拆卸 PCI Express x16 图形卡 要将 PCI Express x16 图形卡从连接器上拆卸下来，请按以下说明操作： 1. 请遵守第 25 页“开始之前”中的注意事项。 2. 断开图形卡背面板连接器上的显示器电缆。 3. 从卡的金属支架上卸下螺丝（图 18 中的 A），使卡从机箱背面板上松脱。 4. 使用铅笔尖或类似物品，向下推压凹口中的卡弹出拉杆（图 18 中的 B）。这将从连接器 (C) 中将卡释放。 5. 将卡垂直向上拉出，将其拆下。 图 18. 拆卸 PCI Express x16 图形卡... -
Page 41: 连接 Sata 驱动器
安装和更换台式机主板组件 连接 SATA 驱动器 请使用随带的 SATA 电缆连接内置 SATA 驱动器。使用每条电缆均可将一个内置 SATA 驱动器连 接到台式机主板的 SATA 连接器上。蓝色 SATA 连接器支持每秒 6.0 Gb 和速度更低的 SATA 设备，而黑色 SATA 连接器则支持每秒 3.0 Gb 和速度更低的 SATA 设备。红色 SATA 连接器 支持每秒 3.0 Gb 和速度更低的 SATA 设备，而且可用于连接到背面板上的 eSATA 端口适配器 托架上（未提供）。 要使电缆正常工作： 1. -
Page 42: 连接到内置接头连接器
英特尔台式机主板 DP67DE 产品指南 连接到内置接头连接器 在将电缆连接到任何内置接头连接器上之前，请首先阅读并遵守第 25 页“开始之前”中的 注意事项。图 20 显示了英特尔台式机主板 DP67DE 各内置接头连接器和连接器的位置。 图 20. 内置接头连接器... -
Page 43: 前面板音频接头连接器
安装和更换台式机主板组件 前面板音频接头连接器 前面板音频接头连接器，如图 20 中的 A 所示，支持英特尔高保真 (HD) 音频和 AC ’97 音频。 表 5 列出了高保真音频的引脚分配和信号名称，而表 6 则列出了 AC ’97 音频的引脚分配和信号 名称。 表 5. 前面板英特尔高保真音频信号名称 引脚 信号名称 引脚 信号名称 PORT 1L (Microphone)（话筒） GND（接地） PORT 1R (Microphone)（话筒） PRESENCE# PORT 2R (Headphone)（耳机） SENSE1_RETURN SENSE_SEND KEY（无引脚）... -
Page 44: 机箱开启接头连接器
英特尔台式机主板 DP67DE 产品指南 机箱开启接头连接器 图 20 中的 C 显示了机箱开启接头连接器的位置。此接头连接器可连接至机箱上的机械开关， 以检测机箱盖是否被拆除。当安装机箱盖时，此开关应处于打开位置，当拆除时，应处于关闭位置。 表 8 列出了机箱开启接头连接器的引脚分配和信号名称。 表 8. 机箱开启接头连接器信号名称 引脚 说明 接地 Intruder# 消费类 IR (CIR) 接头连接器 本台式机主板具备两个 CIR 接头连接器：接收器或输入接头连接器（图 20 中的 D）和输出或 发射器接头连接器（图 20 中的 E）。接收器接头连接器由符合 Microsoft CIR 规范的过滤转化 红外输入和“学习”红外输入组成。学习输入是一种高通输入，计算机可借此“学习”说其它用 户远程设备的红外通信语言。发射器接头连接器由两个输出端口组成，计算机可借此仿真“学到的” 红外命令，以对外置电子硬件进行控制。... -
Page 45: 备用前面板电源 Led 指示灯接头连接器
安装和更换台式机主板组件 表 10. 背面板 CIR 发射器（输出）接头连接器信号名称 引脚 信号名称 引脚 信号名称 Emitter Out 1（发射器输出 1） Emitter Out 2（发射器输出 2） Ground（接地） Key（无引脚） Jack Detect 1（插孔检测 1） Jack Detect 2（插孔检测 2） 备用前面板电源 LED 指示灯接头连接器 图 20 中的 F 显示了备用前面板电源 LED 指示灯接头连接器的位置。该接头连接器的引脚 1 和 3 复制了前面板接头连接器引脚... -
Page 46: 前面板 Usb 2.0 接头连接器
英特尔台式机主板 DP67DE 产品指南 前面板 USB 2.0 接头连接器 图 20 中的 H 显示了前面板 USB 2.0 接头连接器的位置，而表 13 则列出了其引脚分配和信号 名称。 表 13. USB 2.0 接头连接器信号名称 引脚 信号名称 引脚 信号名称 Power（电源）(+5 V) Power（电源）(+5 V) Ground（接地） Ground（接地） No Connection（未连接） 注释 如果计算机系统带有连接 USB 端口的非屏蔽电缆，即使该电缆并未连接任何设备或仅连接了低速 USB 设备，亦可能不符合 FCC B 类要求。请使用符合全速 USB 设备要求的屏蔽电缆。... -
Page 47: 连接到音频系统
安装和更换台式机主板组件 连接到音频系统 ® ® 从 Intel Express Installer（英特尔 快速安装程序）数字化视频光盘完成 Realtek 音频驱动 程序的安装后，便可启用多声道音频功能。图 21 显示了背面板音频连接器。下表列出了默认的 连接器分配。 项目 说明 后方环绕 音频中心声道和 LFE（低音炮） S/PDIF 输出（光纤） 音频线路输入 话筒输入 前方扬声器（音频线路输出） 图 21. 背面板音频连接器 注释 背面板音频线路输出连接器仅设计为耳机或扩音扬声器提供电源。如果将无源（无扩音）扬声器连接 到此输出口上，可能会引起音质不佳。... -
Page 48: 连接机箱风扇和电源系统电缆
英特尔台式机主板 DP67DE 产品指南 连接机箱风扇和电源系统电缆 连接机箱风扇 将机箱风扇电缆连接到台式机主板上的机箱风扇接头连接器上。图 22 显示了机箱风扇接头连接器的 位置。 图 22. 机箱风扇接头连接器位置... -
Page 49: 连接电源系统电缆
安装和更换台式机主板组件 连接电源系统电缆 注意 若未使用恰当的电源系统，和／或未将 12 V（图 23 中的 A）电源连接器连接到台式机主板上， 则可能对台式机主板造成损害或导致系统功能异常。 图 23 显示了电源连接器的位置。此 2 x 12 针主电源连接器（图 23 中的 B）向后兼容采用 2 x 10 连接器的 ATX12V 电源系统。 注释 如果您的电源系统具备 2 x 10 主电源连接器，建议除非具备与电源系统的直接连接，否则不要安装 PCI Express x16 图形卡。 图 23. 连接电源系统电缆 1. 请遵守第 25 页“开始之前”中的注意事项。 2. -
Page 50: 设置 Bios 配置跳线
英特尔台式机主板 DP67DE 产品指南 设置 BIOS 配置跳线 注释 拆除跳线之前，必须先关闭计算机电源，并从计算机上拔下电源电缆。若在计算机处于通电状态下 拆除跳线，可能会导致计算机运行不稳定。 图 24 显示了本台式机主板上 BIOS 配置跳线块的位置。 图 24. BIOS 配置跳线块位置... -
Page 51: 清除口令
安装和更换台式机主板组件 此三针 BIOS 跳线块允许您通过 BIOS Setup（设置）程序对主板的配置进行设置。表 15 列出了 BIOS Setup（设置）程序各种模式下的跳线设置。 表 15. BIOS Setup（设置）程序各种模式下的跳线设置 跳线设置 模式 说明 BIOS 使用当前配置信息和口令来启动系统。 正常（默认）(1-2) 配置 (2-3) 开机自检 (POST) 运行后，BIOS 显示 Maintenance （维护）菜单。通过此菜单可清除口令。 BIOS 恢复 BIOS 更新失败情况下的数据。 恢复（无插接） 清除口令 以下步骤假定台式机主板已安装到计算机中，而且配置跳线块已设置为正常模式。 1. 请遵守第 25 页“开始之前”中的注意事项。 2. 关闭所有与计算机连接的外围设备。关闭计算机电源。将计算机的电源电缆与交流电源 （墙壁电源插座或电源适配器）断开。... -
Page 52: 更换电池
英特尔台式机主板 DP67DE 产品指南 7. 计算机开始执行 Setup（设置）程序。Setup（设置）程序显示 Maintenance（维护）菜单。 8. 用箭头键选择 Clear Passwords（清除口令）项。按 <Enter> 键，Setup（设置）程序会显 示一个弹出式屏幕，要求您确认清除口令。选择 Yes（是）并按 <Enter> 键。Setup（设置） 程序再次显示 Maintenance（维护）菜单。 9. 按 <F10> 键保存当前值并退出 Setup（设置）程序。 10. 关闭计算机电源。将计算机的电源电缆与交流电源断开。 11. 拆下计算机箱盖。 12. 要恢复正常操作，请按下图所示，让跳线接通 1-2 号针即可。 13. 重新盖好箱盖，连接好计算机电源电缆并启动计算机。 更换电池 实时时钟和 CMOS 内存由一只币形电池 (CR2032) 提供电源。在不将计算机插接到墙壁电源插座... - Page 53 安装和更换台式机主板组件 OBS! Det kan oppstå eksplosjonsfare hvis batteriet skiftes ut med feil type. Brukte batterier bør kastes i henhold til gjeldende miljølovgivning. VIKTIGT! Risk för explosion om batteriet ersätts med felaktig batterityp. Batterier ska kasseras enligt de lokala miljövårdsbestämmelserna. VARO Räjähdysvaara, jos pariston tyyppi on väärä.
- Page 54 英特尔台式机主板 DP67DE 产品指南 UPOZORNÌNÍ V případě výměny baterie za nesprávný druh může dojít k výbuchu. Je-li to možné, baterie by měly být recyklovány. Baterie je třeba zlikvidovat v souladu s místními předpisy o životním prostředí. Προσοχή Υπάρχει κίνδυνος για έκρηξη σε περίπτωση που η µπαταρία αντικατασταθεί από µία...
- Page 55 安装和更换台式机主板组件 UPOZORNENIE Ak batériu vymeníte za nesprávny typ, hrozí nebezpečenstvo jej výbuchu. Batérie by sa mali podľa možnosti vždy recyklovať. Likvidácia použitých batérií sa musí vykonávať v súlade s miestnymi predpismi na ochranu životného prostredia. POZOR Zamenjava baterije z baterijo drugačnega tipa lahko povzroči eksplozijo. Če je mogoče, baterije reciklirajte.
- Page 56 英特尔台式机主板 DP67DE 产品指南...
-
Page 57: 拆卸电池
安装和更换台式机主板组件 要更换电池，请按以下步骤操作： 1. 请遵守“开始之前”中的注意事项（参阅第 25 页）。 2. 关闭所有与计算机连接的外围设备。将计算机的电源电缆与交流电源（墙壁电源插座或电源 适配器）断开。 3. 拆下计算机箱盖。 4. 找到台式机主板上的电池（参见图 25）。 5. 用一把中号平头螺丝刀，轻轻地从电池座中撬起电池。注意电池上 “+” 极和 “-” 极的方向。 6. 将新电池按 “+” 极和 “-” 极方向正确地装入电池座。 7. 重新盖好计算机箱盖。 图 25. 拆卸电池... - Page 58 英特尔台式机主板 DP67DE 产品指南...
-
Page 59: 更新 Bios
Memory Update Utility（英特尔快闪内存更新实用程序）功能，使用非常简便，且配有基于 Windows 的安装向导。 要使用 Intel Express BIOS Update（英特尔快速 BIOS 更新）实用程序来更新 BIOS，请按以 下步骤操作： 1. 登录英特尔万维网站点的下载中心 http://downloadcenter.intel.com/。 2. 导航至 DP67DE 页面。单击 “BIOS Update”（BIOS 更新）链接，然后选择 Express BIOS Update（快速 BIOS 更新）文件。 3. 将此文件下载到硬盘上。（也可将此文件保存到可拆卸 USB 设备上。这在更新多个相同系统的 BIOS 时很方便。） 4. 关闭所有其它应用程序。此步骤是必需的。在出现最后一个 Express BIOS Update（快速... -
Page 60: 使用 F7 功能键更新 Bios
英特尔台式机主板 DP67DE 产品指南 使用 F7 功能键更新 BIOS 要使用这一 BIOS 更新方法： 1. 下载 Recovery BIOS (.BIO) 文件并将其保存到临时目录。 2. 将 .BIO 复制到 USB 闪盘（U 盘）。 3. 将闪盘插入目标计算机的 USB 端口。 4. 关闭目标计算机。 5. 启用 F7 键提示显示： a. 打开计算机。 b. 启动期间按 F2 键，进入 BIOS Setup（设置）程序。... -
Page 61: 使用 Iso Image Bios（Iso 映像 Bios）更新文件或 Intel Flash Memory Update Utility（英特尔 快闪内存更新实用程序）更新 Bios
（英特尔 您可使用本部分中的信息通过 Intel Flash Memory Update Utility（英特尔快闪内存更新实用 程序）或 ISO Image BIOS（ISO 映像 BIOS）更新文件更新 BIOS。 获取 BIOS 更新文件 使用 ISO Image BIOS（ISO 映像 BIOS）更新文件（推荐）或 Intel Flash Memory BIOS （英特尔快闪内存 BIOS）更新文件可将 BIOS 更新到新的版本。 ISO Image BIOS（ISO 映像 BIOS）更新文件是可启动光盘的一种标准映像文件，可用来创建 更新 BIOS 的可启动光盘。 Intel Flash Memory BIOS（英特尔快闪内存 BIOS）更新文件是一个压缩文件，其中包含更新... -
Page 62: 使用 Iso Image Bios（Iso 映像 Bios）更新文件更新 Bios
3. 将在要予以更新的计算机的光驱中所创建的光盘插入并重新启动系统。 4. 当 "Press ENTER to continue booting from CD-ROM"（按 ENTER 键继续从光盘启动） 提示在屏幕上出现时，请按 Enter 键。如果在 15 秒内未按任何键，那么系统将从硬盘驱动器 启动。 5. 当 "Welcome to the Intel Desktop Board BIOS Upgrade CD-ROM"（欢迎使用英特尔 台式机主板 BIOS 更新光盘）页面出现时，请按任意键确认 BIOS 更新操作。 6. 等待 BIOS 更新过程完成。 注意... -
Page 63: 恢复 Bios
恢复 BIOS 一般而言，在更新 BIOS 过程中很少会发生中断。但是，若一旦出现中断，则可能损坏 BIOS。 由于 BIOS 大小和恢复要求方面的原因，将需要使用根目录中存有 .BIO 文件的 CD-R。 您可从计算机供应商处获取 Recovery BIOS Update（恢复 BIOS 更新）文件，也可访问以下 英特尔万维网站点的下载中心并导航到英特尔台式机主板 DP67DE 页面进行下载： http://downloadcenter.intel.com。 在 DP67DE 页面上，单击 “BIOS Update”（BIOS 更新）链接，然后选择 Recovery BIOS Update（恢复 BIOS 更新）文件。 注释 有关更新英特尔台式机主板 BIOS 或更新失败时恢复 BIOS 的更详尽信息，请访问 http://support.intel.com/support/motherboards/desktop/sb/CS-022312.htm。... - Page 64 英特尔台式机主板 DP67DE 产品指南...
-
Page 65: A 错误消息和指示信号
A 错误消息和指示信号 英特尔台式机主板 DP67DE 通过以下两种方式报告 POST（开机自检）错误： • 发出笛音码声音信号和前面板电源 LED 指示灯闪烁 • 在显示器上显示错误消息 BIOS 错误代码 POST（开机自检）期间，每当发生可恢复错误时，BIOS 则致使主板扬声器发出笛音以及前面板 电源 LED 指示灯闪烁，以指示此问题的错误消息（参阅表 16 和表 17）。 表 16. BIOS 笛音码 类型 方式 频率／说明 F2 设置／F10 启动菜单 BIOS 接受键盘输入就绪时发出一声 0.5 秒的 932 Hz 提示 笛音。... -
Page 66: Bios 错误消息
英特尔台式机主板 DP67DE 产品指南 表 17. 前面板电源 LED 指示灯闪烁代码 类型 方式 说明 F2 设置／F10 启动菜单 无 提示 正在进行 BIOS 更新 更新开始时熄灭，然后亮起 0.5 秒，再后熄灭 0.5 秒。这一方式反复进行，直到 BIOS 更新 完成为止。 亮起-熄灭（各 0.5 秒）两次，然后暂停（熄灭） 视频错误 对于要求附加图形卡的处理器 3.0 秒，这一整体方式反复进行（闪烁和暂停）， （未安装附加图形卡） 直到切断系统电源为止。 亮起-熄灭（各 0.5 秒）三次，然后暂停（熄灭） 内存错误... -
Page 67: B 符合标准与规范
欧盟符合标准声明 • 产品生态声明 • 电磁兼容性 (EMC) 规章 • 产品认证 安全标准 英特尔台式机主板 DP67DE 若以正确方式安装于兼容的主机系统中，将符合表 19 所列的所有安全 标准。 表 19. 安全标准 规范 标题 CSA/UL 60950-1 Information Technology Equipment – Safety - Part 1: General Requirements（信息技术设备 – 安全性 – 第 1 部分：一般要求） （美国和加拿大）... -
Page 68: 欧盟符合标准声明
英特尔台式机主板 DP67DE 产品指南 欧盟符合标准声明 ® 台式机主板 DP67DE 产品 我们，即英特尔公司，基于独立承担责任的原则在此声明，本英特尔 符合获得 CE 标志认证的所有适用标准和基本要求，并符合欧盟委员会规章 2004/108/EC（电磁 兼容性规章）、2006/95/EC（低电压规章）和 2002/95/EC（ROHS 规章）的要求。 本产品上贴有 CE 标志，表示符合欧盟所有成员国的规章要求，可不受任何限制地在欧盟各国销售。 本产品符合欧盟规章 2004/108/EC、2006/95/EC 和 2002/95/EC 的规定和要求。 This product follows the provisions of the European Directives 2004/108/EC, 2006/95/EC and 2002/95/EC. Čeština Tento výrobek odpovídá požadavkům evropských směrnic 2004/108/EC, 2006/95/EC a 2002/95/EC. -
Page 69: 产品生态声明
产品生态声明 提供以下信息旨在确保本产品在全球范围内符合生态和环保要求及相关法规。 回收处理考虑因素 As part of its commitment to environmental responsibility, Intel has implemented the ® Intel Product Recycling Program to allow retail consumers of Intel’s branded products to return used products to selected locations for proper recycling. - Page 70 Français Dans le cadre de son engagement pour la protection de l'environnement, Intel a mis en œuvre le programme Intel Product Recycling Program (Programme de recyclage des produits Intel) pour permettre aux consommateurs de produits Intel de recycler les produits usés en les retournant à...
- Page 71 符合标准与规范 Portuguese Como parte deste compromisso com o respeito ao ambiente, a Intel implementou o Programa de Reciclagem de Produtos para que os consumidores finais possam enviar produtos Intel usados para locais selecionados, onde esses produtos são reciclados de maneira adequada.
-
Page 72: 中国 Rohs
英特尔台式机主板 DP67DE 产品指南 中国 RoHS 英特尔台式机主板 DP67DE 产品符合中国 RoHS 的各项要求。 另外，中国信息产业部 (MII) 还规定，物质主动声明表 (SDT) 必须列于产品的用户文档中。 图 26 显示了英特尔台式机主板 DP67DE 的 SDT。 图 26. 英特尔台式机主板 DP67DE 中国 RoHS 物质主动声明表... -
Page 73: Emc（电磁兼容性）规章
无线电波法框架法）。（韩国） CNS 13438 Bureau of Standards, Metrology and Inspection（标准计量与检验局）。 （台湾） FCC 合格声明 本设备符合联邦规章法案 (FCC) 第 15 部分的要求。其操作符合以下两个条件：(1) 本设备不会 产生有害干扰；而且，(2) 本设备必须承受任何接收到的干扰，包括可能引起不良操作的干扰。 若您对本产品的电磁兼容性性能有任何疑问，请联络： Intel Corporation, 5200 N.E. Elam Young Parkway, Hillsboro, OR 97124 1-800-628-8686 本设备已经过测试，符合联邦规章法案 (FCC) 第 15 部分对 B 类数字设备的限制要求。这些限制 旨在提供合理的保护措施，以防止在居住区安装本设备时可能产生的有害干扰。本设备将产生、使用... -
Page 74: 加拿大通信部 (Canadian Department Of Communications) 符合标准声明
英特尔台式机主板 DP67DE 产品指南 并可能辐射无线电射频能。如果未按说明安装和使用本设备，可能会对无线电通信造成有害干扰。 然而，在特定条件下的正确安装并不保证不会产生此类干扰。如果本设备确实对无线电通信或电视 接收产生了有害干扰（通过关闭和打开本设备可判定有无干扰产生），用户可采取以下一种或几种 措施消除干扰： • 改变接收天线的方向或位置。 • 增大本设备与接收设备之间的距离。 • 将本设备和接收设备分别连接到归属于不同电路的电源插座中。 • 咨询经销商或经验丰富的无线电／电视技术人员，以寻求帮助。 未经英特尔公司明确许可，若对本设备作出任何修改或改动，用户可能丧失操作本设备的权利。 本设备经测试，符合家用或商用环境下的 FCC 标准。 加拿大通信部 (Canadian Department of Communications) 符合标准声明 本数字设备未超过对无线电噪声辐射的 B 类限制，此限制是加拿大通信部颁布的《无线电干扰 规则》(Radio Interference Regulations) 中对数字设备的限制性规定。 Le présent appareil numerique német pas de bruits radioélectriques dépassant les limites applicables aux appareils numériques de la classe B prescrites dans le... -
Page 75: 韩国 B 类设备声明
符合标准与规范 韩国 B 类设备声明 韩国 B 类设备声明译文：本设备为家用设备，并且已取得电磁合格登记，因此不仅可用于住宅 小区，而且可用于其他场所。 确保符合电磁兼容性 (EMC) 规范 在装配计算机之前，应确保电源系统和其它模块或外围设备（如适用）均已通过 B 类 EMC（电磁 兼容性）测试，并贴有相应标志。 在阅读主机机箱、电源系统及其它模块的安装指导时，请特别注意以下几点： • 产品认证证书及是否缺少此证书 • 外置 I/O 电缆屏蔽及滤波 • 安装、接地和固定要求 • 可能导致危险的连接器错误插接 如果在装配之前，发现电源系统及其它模块或外围设备（如适用）不符合 B 类 EMC（电磁兼容性） 规章的要求，则可能需要在一台新组装的典型计算机上进行 EMC（电磁兼容性）测试。... -
Page 76: 产品认证
英特尔台式机主板 DP67DE 产品指南 产品认证 台式机主板级认证 英特尔台式机主板 DP67DE 上贴有如表 21 所列的符合标准与规范标志。 表 21. 符合标准与规范标志 说明 标志 UL 美国／加拿大共同认可组件标志。包括英特尔台式机主板的相关 UL 文件号：E210882。 B 类设备 FCC 合格声明徽标。 CE 标志。声明符合欧盟 (EU) EMC（电磁兼容性）规章、低电压规章和 RoHS 规章。 澳大利亚通信管理局 (ACA) 和新西兰无线电频谱管理局 (NZ RSM) C 勾号 标志。包括与其相邻的英特尔供应商代码 N-232。 日本 VCCI（民间干扰控制委员会）合格标志。... -
Page 77: 机箱和组件级认证
美国能源部 (US Department of Energy) 一直会同美国环境保护局 (US Environmental Protection Agency) 联合对 ENERGY STAR（能源之星）的要求进行修订。英特尔直接与这 两家政府机构合作，共同确定了新的要求。本台式机主板满足 ENERGY STAR Program for Computers: Version 5.0 Category B（计算机能源之星计划：5.0 版类别 B）的各项要求。 有关 ENERGY STAR（能源之星）要求和建议配置的详情，请访问 http://www.intel.com/go/energystar。 另外，本台式机主板还满足以下各项国际要求： • 韩国 e-Standby 计划 • 欧盟耗能产品 (ErP) Lot 6 规章... - Page 78 英特尔台式机主板 DP67DE 产品指南...
