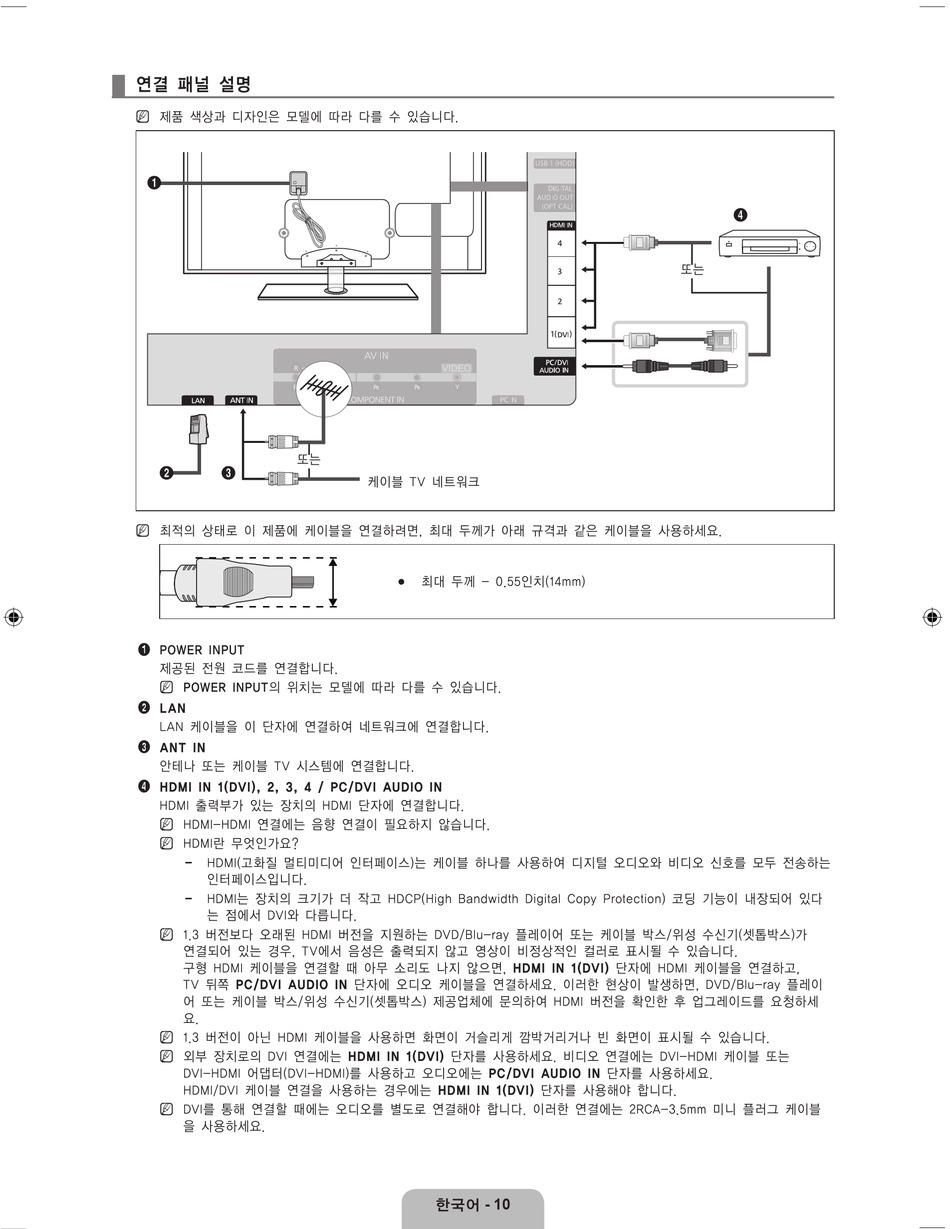

연결 패널 설명
N
제품 색상과 디자인은 모델에 따라 다를 수 있습니다.
1
2
3
N
최적의 상태로 이 제품에 케이블을 연결하려면, 최대 두께가 아래 규격과 같은 케이블을 사용하세요.
1 POwER INPUT
제공된 전원 코드를 연결합니다.
N
POwER INPUT의 위치는 모델에 따라 다를 수 있습니다.
2 LAN
LAN 케이블을 이 단자에 연결하여 네트워크에 연결합니다.
3 ANT IN
안테나 또는 케이블 TV 시스템에 연결합니다.
4 HDMI IN 1(DVI), 2, 3, 4 / PC/DVI AUDIO IN
HDMI 출력부가 있는 장치의 HDMI 단자에 연결합니다.
N
HDMI-HDMI 연결에는 음향 연결이 필요하지 않습니다.
N
HDMI란 무엇인가요?
HDMI(고화질 멀티미디어 인터페이스)는 케이블 하나를 사용하여 디지털 오디오와 비디오 신호를 모두 전송하는
인터페이스입니다.
HDMI는 장치의 크기가 더 작고 HDCP(High Bandwidth Digital Copy Protection) 코딩 기능이 내장되어 있다
는 점에서 DVI와 다릅니다.
N
1.3 버전보다 오래된 HDMI 버전을 지원하는 DVD/Blu-ray 플레이어 또는 케이블 박스/위성 수신기(셋톱박스)가
연결되어 있는 경우, TV에서 음성은 출력되지 않고 영상이 비정상적인 컬러로 표시될 수 있습니다.
구형 HDMI 케이블을 연결할 때 아무 소리도 나지 않으면, HDMI IN 1(DVI) 단자에 HDMI 케이블을 연결하고,
TV 뒤쪽 PC/DVI AUDIO IN 단자에 오디오 케이블을 연결하세요. 이러한 현상이 발생하면, DVD/Blu-ray 플레이
어 또는 케이블 박스/위성 수신기(셋톱박스) 제공업체에 문의하여 HDMI 버전을 확인한 후 업그레이드를 요청하세
요.
N
1.3 버전이 아닌 HDMI 케이블을 사용하면 화면이 거슬리게 깜박거리거나 빈 화면이 표시될 수 있습니다.
N
외부 장치로의 DVI 연결에는 HDMI IN 1(DVI) 단자를 사용하세요. 비디오 연결에는 DVI-HDMI 케이블 또는
DVI-HDMI 어댑터(DVI-HDMI)를 사용하고 오디오에는 PC/DVI AUDIO IN 단자를 사용하세요.
HDMI/DVI 케이블 연결을 사용하는 경우에는 HDMI IN 1(DVI) 단자를 사용해야 합니다.
N
DVI를 통해 연결할 때에는 오디오를 별도로 연결해야 합니다. 이러한 연결에는 2RCA-3.5mm 미니 플러그 케이블
을 사용하세요.
또는
케이블 TV 네트워크
최대 두께 - 0.55인치(14mm)
한국어 - 0
4
또는
