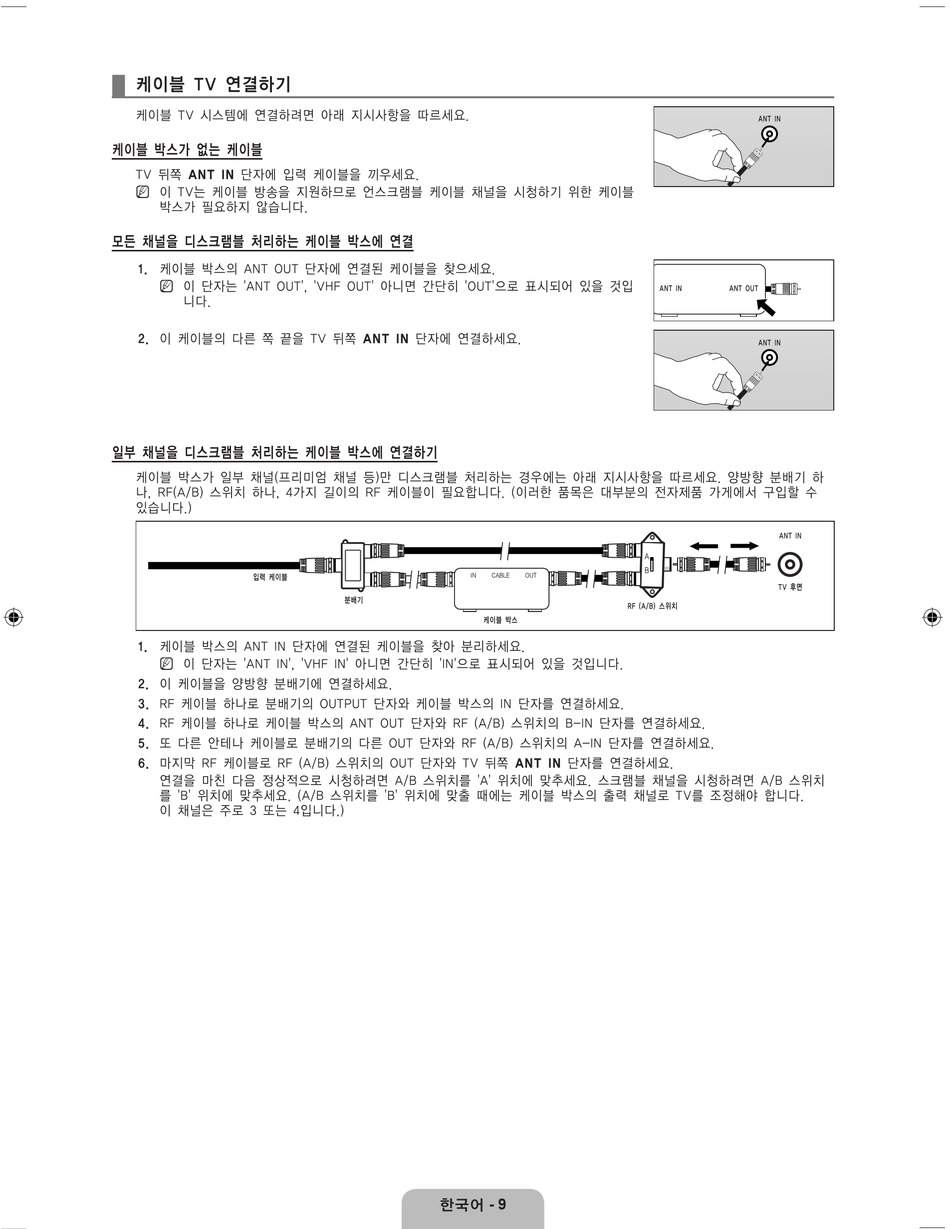

케이블 TV 연결하기
케이블 TV 시스템에 연결하려면 아래 지시사항을 따르세요.
케이블 박스가 없는 케이블
TV 뒤쪽 ANT IN 단자에 입력 케이블을 끼우세요.
N
이 TV는 케이블 방송을 지원하므로 언스크램블 케이블 채널을 시청하기 위한 케이블
박스가 필요하지 않습니다.
모든 채널을 디스크램블 처리하는 케이블 박스에 연결
1. 케이블 박스의 ANT OUT 단자에 연결된 케이블을 찾으세요.
N
이 단자는 'ANT OUT', 'VHF OUT' 아니면 간단히 'OUT'으로 표시되어 있을 것입
니다.
2. 이 케이블의 다른 쪽 끝을 TV 뒤쪽 ANT IN 단자에 연결하세요.
일부 채널을 디스크램블 처리하는 케이블 박스에 연결하기
케이블 박스가 일부 채널(프리미엄 채널 등)만 디스크램블 처리하는 경우에는 아래 지시사항을 따르세요. 양방향 분배기 하
나, RF(A/B) 스위치 하나, 4가지 길이의 RF 케이블이 필요합니다. (이러한 품목은 대부분의 전자제품 가게에서 구입할 수
있습니다.)
입력 케이블
1. 케이블 박스의 ANT IN 단자에 연결된 케이블을 찾아 분리하세요.
N
이 단자는 'ANT IN', 'VHF IN' 아니면 간단히 'IN'으로 표시되어 있을 것입니다.
2. 이 케이블을 양방향 분배기에 연결하세요.
3. RF 케이블 하나로 분배기의 OUTPUT 단자와 케이블 박스의 IN 단자를 연결하세요.
4. RF 케이블 하나로 케이블 박스의 ANT OUT 단자와 RF (A/B) 스위치의 B-IN 단자를 연결하세요.
5. 또 다른 안테나 케이블로 분배기의 다른 OUT 단자와 RF (A/B) 스위치의 A-IN 단자를 연결하세요.
6. 마지막 RF 케이블로 RF (A/B) 스위치의 OUT 단자와 TV 뒤쪽 ANT IN 단자를 연결하세요.
연결을 마친 다음 정상적으로 시청하려면 A/B 스위치를 'A' 위치에 맞추세요. 스크램블 채널을 시청하려면 A/B 스위치
를 'B' 위치에 맞추세요. (A/B 스위치를 'B' 위치에 맞출 때에는 케이블 박스의 출력 채널로 TV를 조정해야 합니다.
이 채널은 주로 3 또는 4입니다.)
분배기
케이블 박스
한국어 -
ANT IN
ANT IN
ANT OUT
ANT IN
ANT IN
TV 후면
RF (A/B) 스위치
