Insignia NS-LCD47HD-09 Téléviseur ACL HD de 47 po

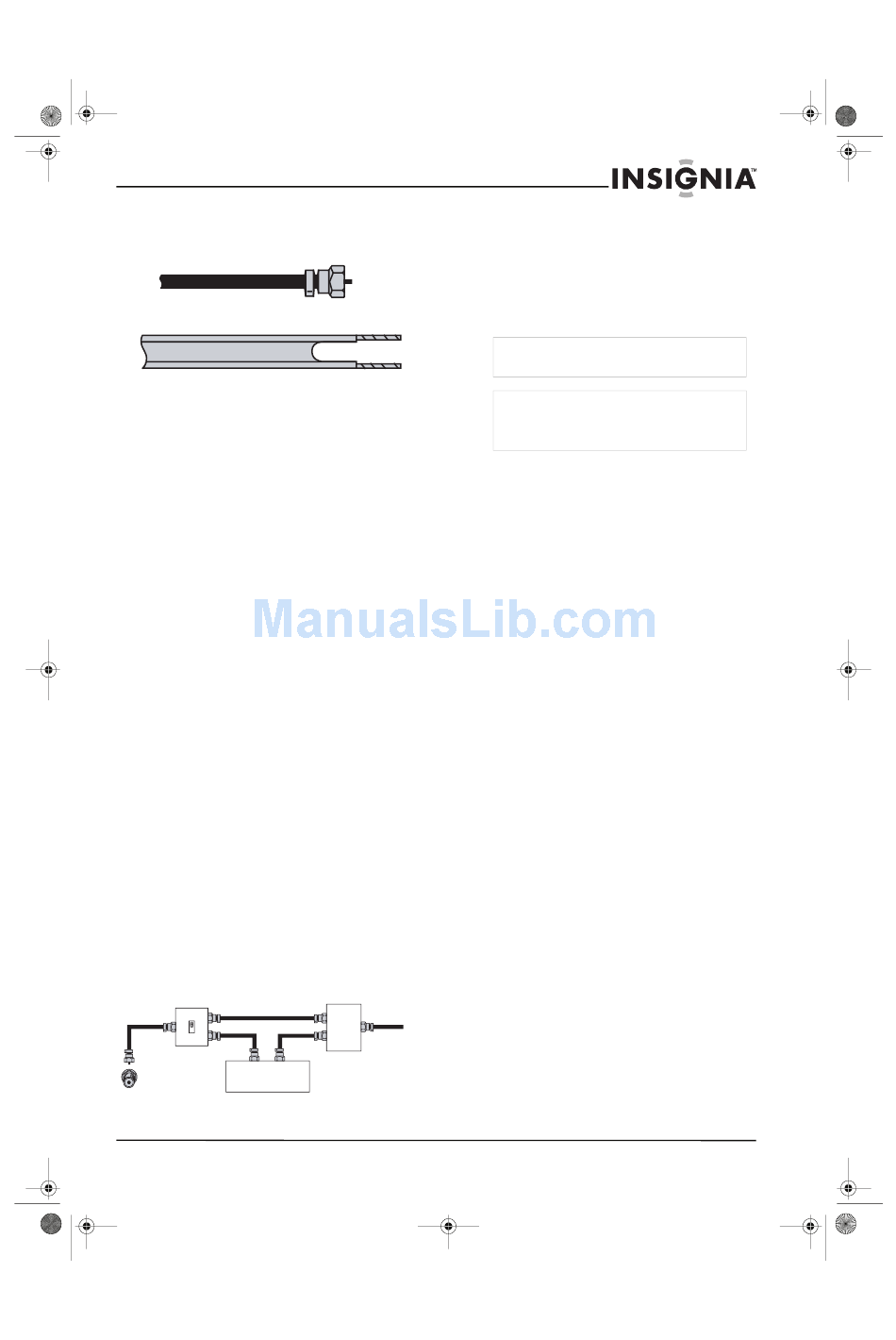

Connexion d'une antenne externe

Les câbles d'antenne sont de deux types :
75 ohms et 300 ohms.
75Câble de 75 ohms
300Câble de 300 ohms
• Si le câble d'antenne utilisé a un connecteur
de 75 ohms, le brancher sur la prise coaxiale
située au dos de l'appareil.
• Si le câble d'antenne utilisé est doté d'un
connecteur de 300 ohms, le brancher sur un
adaptateur de 300 à 75 ohms (non fourni),
connecter l'adaptateur à un câble de
75 ohms, puis brancher l'autre extrémité du
connecteur de 75 ohms sur la prise coaxiale
située au dos de l'appareil.
Connexion à la TV câblée
Le téléviseur est doté d'une prise de 75 ohms
pour le raccordement à la TV câblée.
Certains câblo-opérateurs brouillent les signaux
des canaux par abonnement. Pour visualiser ces
canaux, il faut obtenir un décodeur/décrypteur.
Le raccordement direct de la TV câblée au
téléviseur est possible même sans un
décodeur/décrypteur. Avec un
décodeur/décrypteur, le raccordement à la TV
câblée est possible en utilisant un interrupteur
RF (non fourni). Pour plus d'informations sur la
connexion d'un décodeur/décrypteur, contacter
le câblo-opérateur.
Pour le raccordement à la TV câblée sans
décodeur/décrypteur :
1 Brancher une extrémité d'un câble de
75 ohms sur la prise coaxiale au dos de
l'appareil.
2 Brancher l'autre extrémité sur la prise murale
de la TV câblée.
Pour le raccordement à la TV câblée avec un
décodeur/décrypteur :
• Se référer au schéma ci-après pour la
connexion d'un décodeur/décrypteur
(l'interrupteur RF et le répartiteur de signal
ne sont pas fournis).
Régler l'interrupteur RF en position A et
utiliser la télécommande de l'appareil pour
visualiser les canaux en clair. Régler
l'interrupteur RF en position B et utiliser les
commandes du décodeur/décrypteur pour
visualiser les canaux brouillés.
Interrupteur RF
A
B
Out (Sortie)
TV
Décodeur/décrypteur pour la TV câblée
Connexion à une source de signal externe
Répartiteur de signal à deux voies
In (Entrée)
www.insignia-products.com
Il est possible de connecter un lecteur de DVD
ou de VCD, un magnétoscope ou un décodeur
de différentes façons : avec des câbles
composites ou à composantes, un câble
S-Vidéo ou HDMI. Le câble S-Vidéo ne fournit
pas de son. Si un câble S-Vidéo est utilisé, des
câbles audio sont nécessaires pour la connexion
de la sortie audio.
Avertissement
Prendre soin d'éteindre et de débrancher le
téléviseur avant la connexion de périphériques.
Remarque
Pour obtenir une meilleure vidéo, utiliser la prise
S-Vidéo si la source a une connexion S-Vidéo.
Pour obtenir une vidéo optimale, utiliser la prise
HDMI si la source a une connexion HDMI.
Pour connecter l'appareil à une source de
signal externe :
1 Pour la vidéo composite : brancher le câble
audio/vidéo sur les prises d'entrée AUDIO L
(gauche), AUDIO R (droite) et VIDEO au dos
de l'appareil.
- OU -
Pour la S-Vidéo : brancher les câbles audio
tels que décrit ci-dessus, puis connecter une
extrémité du câble S-Vidéo à la prise S-Vidéo
au dos de l'appareil et l'autre extrémité à la
prise S-Vidéo de la source de signal externe.
- OU -
Pour la vidéo à composantes : brancher les
câbles vidéo Y, Pb et Pr ainsi que les câbles
Audio L (gauche) et Audio R (droite) sur les
prises d'entrée à composantes.
- OU -
Pour HDMI : brancher une extrémité d'un
câble HDMI au dos de l'appareil et l'autre
extrémité à une source de signal externe.
2 Allumer le téléviseur.
3 Appuyer de façon répétée sur INPUT
(Entrée) pour sélectionner la source de
signal externe souhaitée.
4 Mettre sous tension la source de signal
externe.
