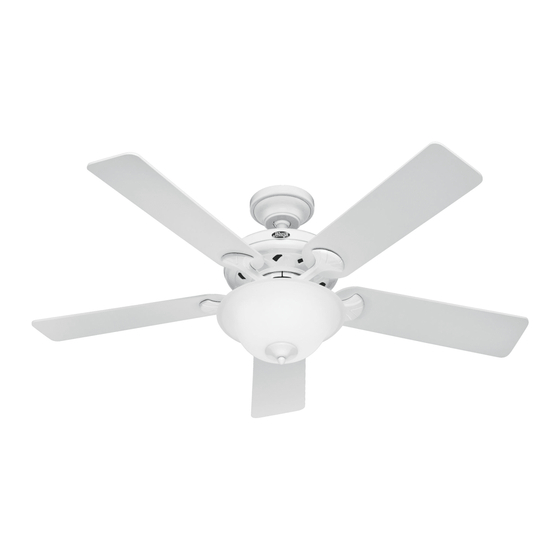

Hunter 22388 Manual De Usuario

Hunter 22388 Manual De Usuario

Owner's manual

Advertisement

Para sus registros y en caso que
requiera hacer efectiva su garantía
Para referencia, también adjunte su recibo o una
copia de su recibo al manual.
__________________________________________
Nombre de modelo
__________________________________________
Modelo Nº
__________________________________________
Fecha de compra
__________________________________________
Lugar de compra
Formulario# 42408-02
20100629
©2010 Hunter Fan Co.
Modelos TIPO 2
Modelos TIPO 2
Modelos TIPO 2
Manual de Installatión y Operatión

Advertisement

loading

Summary of Contents for Hunter 22388

  • Page 1 Para referencia, también adjunte su recibo o una copia de su recibo al manual. Manual de Installatión y Operatión __________________________________________ Nombre de modelo __________________________________________ Modelo Nº __________________________________________ Fecha de compra __________________________________________ Lugar de compra Formulario# 42408-02 20100629 ©2010 Hunter Fan Co.
  • Page 2: Table Of Contents

    Antes de instalar su ventilador, para sus registros y ayuda con la garantía, registre la información de la caja y la placa Hunter (ubicada en la parte superior del alojamiento del motor del ventilador). Precauciones y advertencias •...
  • Page 3 Sistema de soporte ventilador Hunter. Si no puede verifi car todos los ítems, prepare un nuevo sitio del ventilador para el ventilador como se describe en esta página.
  • Page 4 Ha preparado correctamente el sitio para el ventilador de techo. Para instrucciones electrical codes and ANSI/NFPA 70. If sobre su instalación, consulte el manual y continúe con 2 • Instalación de la placa de you are unfamiliar with wiring, use a techo. qualified electrician. 42408-02 • 06/29/10 • Hunter Fan Company...
  • Page 5 El sistema de montaje de 3 posiciones patentado por Hunter le proporciona una máxima flexibilidad y facilidad de instalación. Puede instalar su ventilador Hunter en tres maneras, dependiendo de la altura del techo y de sus preferencias: Perfil bajo, Estándar o Montaje en ángulo. Los pasos en este manual incluyen Caja instrucciones para los tres métodos de montaje Installer’s Choice.
  • Page 6: Preparándose

    • Taladrar agujeros e instalar tornillos para madera. • Identificar y conectar los alambres eléctricos. • Levantar 40 libras (18 Kg) Si necesita ayuda para instalar el ventilador, su representante de ventas Hunter puede recomendarle a un instalador o electricista calificado. Herramientas Necesitará...
  • Page 7: Instalación De La Placa De Techo

    Hacia el punto más alto del techo Tornillo de 3” Para techos inclinados: Asegúrese de orientar la placa de techo de modo que las dos pestañas estén señalando hacia el punto más alto del techo. 42408-02 • 06/29/10 • Hunter Fan Company...
  • Page 8: Montaje Del Ventilador

    ADVERTENCIA: El ventilador puede caer si no se ensambla como se indica en estas instrucciones de instalación. Paso 3-5 Pestañas de la placa de techo Tornillo #8-32 x 3/4” Ranuras de la campana 42408-02 • 06/29/10 • Hunter Fan Company...
  • Page 9 4-7. Separe los alambres, con los alambres puestos a tierra a un lado de la caja de salida y los alambres no puestos a tierra al otro lado de la caja de salida. 42408-02 • 06/29/10 • Hunter Fan Company...
  • Page 10: Instalación De La Campana Y Del Anillo De La Moldura De Campana

    2. Presione firmemente en los lados opuestos del anillo hacia la campana. Las pestañas se doblarán liberando el anillo de la moldura de la campana. Paso 5-4 Paso 5-3 Paso 5-5 42408-02 • 06/29/10 • Hunter Fan Company...
  • Page 11: Montaje De Las Aspas

    6 • Montaje de las aspas Los ventiladores Hunter usan varios estilos de soportes de aspa (elementos que fijan las aspas al ventilador). 6-1. Su ventilador puede incluir arandelas de caucho para las aspas. Si su Paso 6-1 (Detalle) ventilador tiene arandelas de caucho, introdúzcalas a mano en los agujeros en las aspas.
  • Page 12: Completando Su Instalación Con Un Artefacto De Iluminación O Sin Él

    7 • Completando su instalación con un artefacto de iluminación o sin él Su ventilador Hunter incluye un conjunto de artefacto de iluminación integrado y. una tapa de la caja del interruptor y un botón tapón opcionales. Esto le permite la opción de instalar el ventilador con el artefacto de iluminación O sin él.
  • Page 13 Si excede el límite de de la del Conector calcomanía sobre potencia MÁX. colocada en el portalámparas puede crear un riesgo de incendio o la operación incorrecta. Tornillo de montaje de la caja 42408-02 • 06/29/10 • Hunter Fan Company...
  • Page 14 60 vatios) a través de la cubierta ornamental y atornille esta Varilla metálica cubierta firmemente en el Disco metálico extremo de la varilla roscada. Pantalla de vidrio Placa de cubierta Conector Cubierta ornamental desmontable 42408-02 • 06/29/10 • Hunter Fan Company...
  • Page 15 7-21. Instale la tapa y el botón taponador en la caja inferior del interruptor. 7-22. Luego de que haya desinstalado el artefacto de iluminación, continúe con el paso 7-6. Pasos 7-17 – 7-19 Terminal simulado macho Terminal simulado hembra Tapa Botón de tapón Paso 7-21 42408-02 • 06/29/10 • Hunter Fan Company...
  • Page 16: Operación Y Limpieza De Su Techo

    Para cambiar la dirección del flujo de aire Apague el ventilador y deje que se detenga por completo. Deslice el interruptor de inversión en el ventilador a la posición opuesta. Vuelva a encender el ventilador. Interruptor de inversión 42408-02 • 06/29/10 • Hunter Fan Company...
  • Page 17: Localización De Fallas

    Si necesita repuestos o servicio, llame al 888-830-1326 o visite nuestro sitio web en http://www.hunterfan.com. Hunter Fan Company 7130 Goodlett Farms Pkwy. #400 Memphis, Tennessee 38016 42408-02 • 06/29/10 • Hunter Fan Company...
