RTH4300B
RTH4300B
Programmable Thermostat
Programmable Thermostat
Installation
Guide
69-1772ES

Advertisement

Chapters

loading

  Related Manuals for Honeywell RTH4300B1000

  Summary of Contents for Honeywell RTH4300B1000

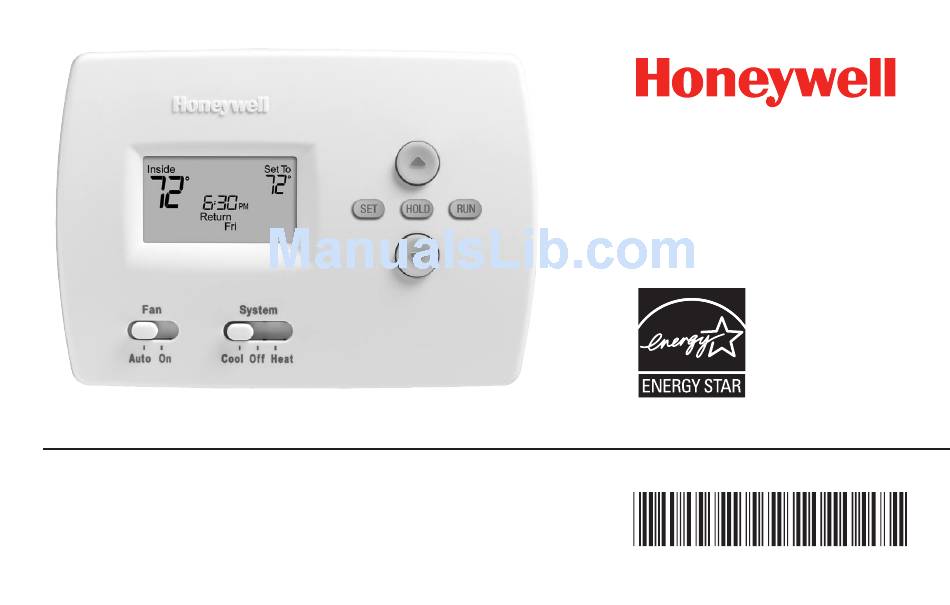

  • Page 1 Installation Guide RTH4300B RTH4300B Programmable Thermostat Programmable Thermostat 69-1772ES...
  • Page 2 Need Help? For assistance with this product please visit http://yourhome.honeywell.com or call Honeywell Customer Care toll-free at 1-800-468-1502 Read and save these instructions. ® U.S. Registered Trademark. Patents pending. Copyright © 2006 Honeywell International Inc. All rights reserved.
  • Page 3: Table Of Contents

    RTH4300B Programmable Thermostat Table of contents Getting started System setup Installation tips ........... 2 How to change settings......17 Pre-installation checklist ......3 Set system type ........18 Set heating cycle rate ......19 Old thermostat removal Set temperature display ......20 Remove old thermostat ......
  • Page 4: Installation Tips

    Installation Guide About your new thermostat Installation is easy — even if you’ve never done it before! Your new thermostat has been designed for fast, easy installation. Just follow the simple, step-by-step instructions in the following pages. Install in three simple steps •...
  • Page 5: Pre-Installation Checklist

    RTH4300B Programmable Thermostat About your new thermostat Pre-installation checklist Check to make sure your package includes the following items: Wall anchors and mounting screws (2 each) Quick Operating manual reference RTH4300B thermostat card (wallplate attached to back) Wire labels...
  • Page 6 Installation Guide About your new thermostat Pre-installation checklist Required tools & supplies • No. 2 Phillips screwdriver • Small pocket screwdriver • Drill • Drill bit (3/16” for drywall, 7/32” for plaster) • Hammer • Pencil • Electrical tape • Level (optional) •...
  • Page 7: Old Thermostat Removal

    RTH4300B Programmable Thermostat About your new thermostat Remove your old thermostat 1. Turn off power at heating/cooling system (or fuse/circuit-breaker panel). 2. Remove cover and thermostat, but leave wallplate with wires attached. Leave wallplate in place Is there a sealed tube containing mercury? If so, see inside front cover of this manual for proper disposal instructions.
  • Page 8 Installation Guide About your new thermostat Did you purchase right thermostat? Count wires to check. Count the number of wires coming out of the wall and attached to terminals in your old thermostat. If any of them are attached to a terminal marked “C” or “C1” do not count that wire in your total.
  • Page 9: Identify And Label Wires

    RTH4300B Programmable Thermostat Identify wires you will not use About your new thermostat If any wires are not attached to terminals in your old thermostat, do not connect them to your new thermostat. If a wire is attached to a terminal marked “C” or “C1,” disconnect it. You will not connect it to your new thermostat.
  • Page 10 Installation Guide About your new thermostat Label wires and remove old wallplate Use a screwdriver to disconnect wires one by one. As you disconnect each wire, wrap it with the label matching the letter on your old thermostat. (Adhesive labels are supplied in your thermostat package.) Remove the old wallplate only after all wires are labeled.
  • Page 11 RTH4300B Programmable Thermostat About your new thermostat Remove wallplate and install quick reference card Pull at bottom to remove Insert quick reference card after wallplate thermostat from wallplate. is mounted (see mounting instructions on page 11). HIPS PULL HERE Wallplate Thermostat...
  • Page 12: Wallplate Mounting

    Installation Guide About your new thermostat Mark wallplate mounting position 2. Level wallplate if desired 3. Mark positions of 1. Pull wires through (lay level across tabs). both screw holes. wallplate.
  • Page 13 RTH4300B Programmable Thermostat About your new thermostat Mount wallplate 1. Drill holes at pencil-marked locations: 3/16” holes for drywall 7/32” holes for plaster. 2. Use hammer to tap anchors into holes until flush with wall. 3. Place wallplate over anchors and insert screws. Check level if desired, then tighten screws.
  • Page 14: Wire Connections

    Installation Guide About your new thermostat Connect wires (typical installation) 1. Match each labeled wire with Remove metal jumper if you have both R and Rc wires. same letter on terminal. 2. Use a screwdriver to loosen screw terminals, insert wires, then tighten screws.
  • Page 15 RTH4300B Programmable Thermostat About your new thermostat Connect wires (less common wire designations) If labels do not match letters on the thermo- stat, check the chart at right and connect to terminal as shown here (see notes, below). If wires will be connected to both R and Rc terminals, remove metal jumper (see page 12).
  • Page 16: Battery Installation

    Installation Guide About your new thermostat Install batteries Install two fresh AA alkaline batteries in back of thermostat. After installation, batteries can be changed without removing the thermostat from the wall (see Operating Manual for more information). Back of thermostat...
  • Page 17: Set Fan Operation Switch

    RTH4300B Programmable Thermostat About your new thermostat Set fan operation switch Move the switch to the proper setting: F: For gas or oil heating systems, leave the fan operation switch in this factory-set position (for systems that control the fan in a call for heat).
  • Page 18: Thermostat Mounting

    Installation Guide About your new thermostat Mount thermostat and restore electrical power 1. Align the 4 tabs on the wallplate Wallplate with corresponding slots on the back of the thermostat, then push gently until the thermostat snaps into place. 2. Restore electrical power at the heating/cooling system, or at the Thermostat fuse/circuit-breaker panel.
  • Page 19: System Setup

    RTH4300B Programmable Thermostat About your new thermostat System setup (set thermostat to match your system) Next, you must set the thermostat to match the heating/cooling system in your home. Press and hold the buttons to enter system setup. Function Setting number Setup Press...
  • Page 20: Set System Type

    Installation Guide About your new thermostat Function 1: System type Press the button to select the type Setup of climate control system you have in your home: Heating & cooling: Gas, oil or electric heating with central air conditioning. Heat pump: Outside compressor provides both heating and cooling.
  • Page 21: Set Heating Cycle Rate

    RTH4300B Programmable Thermostat About your new thermostat Function 5: Heating cycle rate Press the button to select your heating sys- Setup tem and optimize its operation: Gas or oil furnace: Use this setting if you have a standard gas or oil furnace that is less than 90% efficient.
  • Page 22: Set Temperature Display

    Installation Guide About your new thermostat Function 14: Temperature display Press the button to select Fahrenheit or Setup Celsius temperature display: Fahrenheit temperature display (°F) Celsius temperature display (°C) Press to change setting. When finished, press the RUN but- ton or press and hold both buttons to exit and save changes...
  • Page 23: In Case Of Difficulty

    RTH4300B Programmable Thermostat About your new thermostat In case of difficulty If you have difficulty with your thermostat, please try the following suggestions. Most problems can be corrected quickly and easily. Display is blank • Check circuit breaker and reset if necessary. •...
  • Page 24 Installation Guide About your new thermostat In case of difficulty Temperature Make sure heating and cooling temperatures are set to acceptable ranges: settings do not • Heat: 40° to 90°F (4.5° to 32°C). change • Cool: 50° to 99°F (10° to 37°C). “Cool On”...
  • Page 25: Customer Assistance

    Customer assistance For assistance with this product, please visit Pull at bottom to remove http://yourhome.honeywell.com. thermostat Or call Honeywell Customer Care toll-free at from wallplate. 1-800-468-1502. To save time, please note your model number Turn thermostat and date code before calling.
  • Page 26: 1-Year Limited Warranty

    This warranty does not cover removal or reinstallation costs. This warranty shall not apply if it is shown by Honeywell that the defect or malfunction was caused by damage which occurred while the product was in the possession of a consumer.
  • Page 27 This warranty gives you specific legal rights, and you may have other rights which vary from state to state. If you have any questions concerning this warranty, please write Honeywell Customer Relations, 1985 Douglas Dr, Golden Valley, MN 55422 or call 1-800-468-1502. In Canada, write Retail Products ON15-02H, Honeywell Limited/ Honeywell Limitée, 35 Dynamic Drive, Toronto, Ontario...
  • Page 28 1985 Douglas Drive North 35 Dynamic Drive Golden Valley, MN 55422 Toronto, Ontario M1V 4Z9 http://yourhome.honeywell.com Printed in U.S.A. on recycled paper containing at least 10% post-consumer paper fibers. ® U.S. Registered Trademark. © 2006 Honeywell International Inc. 69-1772ES M.S. 08-06...
  • Page 29 Guía de instalación RTH4300B Termostato programable 69-1772ES...
  • Page 30 ¿Necesita asistencia? Para obtener asistencia relacionada con este producto, visite http://yourhome.honeywell.com o comuníquese con el número gratuito de servicio de atención al cliente de Honeywell, llamando al 1-800-468-1502 Lea y guarde estas instrucciones. ®...
  • Page 31 Termostato programable RTH4300B Acerca de su nuevo termostato Índice Inicio Configuración del sistema Consejos para la instalación ..... 2 Cómo cambiar las configuraciones ..17 Lista de control previo a la instalación ..3 Configuración del tipo de sistema ..18 Configuración de la velocidad del Extracción del viejo termostato ciclo térmico ..........
  • Page 32: Consejos Para La Instalación

    Guía de instalación Acerca de su nuevo termostato La instalación es fácil, aunque nunca antes lo haya hecho. Su nuevo termostato fue diseñado para una instalación más rápida y fácil. Simplemente siga las instrucciones paso a paso de las páginas siguientes. Instálelo en tres pasos •...
  • Page 33: Lista De Control Previo A La Instalación

    Termostato programable RTH4300B Acerca de su nuevo termostato Lista de control previo a la instalación Controle que el embalaje contenga los siguientes artículos: Anclas de expansión y tornillos de montaje Tarjeta de (2 de cada uno) Manual de referencia funcionamiento Termostato RTH4300B rápida (placa de pared sujeta...
  • Page 34 Guía de instalación Acerca de su nuevo termostato Lista de control previo a la instalación Herramientas y suministros necesarios • Destornillador Phillips N.º 2 • Destornillador de bolsillo • Taladro • Broca (3/16 de pulgada para tablaroca, 7/32 de pulgada para yeso) •...
  • Page 35: Quite El Viejo Termostato

    Termostato programable RTH4300B Acerca de su nuevo termostato Quite el viejo termostato 1. Corte la electricidad del sistema de calefacción y refrigeración (o del panel del interruptor de circuito/fusible). 2. Quite la cubierta y el termostato, y deje la placa para pared con los cables sujetos a ella.
  • Page 36 Guía de instalación Acerca de su nuevo termostato ¿Compró el termostato adecuado? Cuente los cables. Cuente el número de cables que salen de la pared y los terminales sujetos al viejo termostato. Si alguno de los cables está conectado a un terminal marcado con “C”...
  • Page 37: Identifique Y Coloque Etiquetas En Los Cables

    Termostato programable RTH4300B Identifique los cables que no usará Acerca de su nuevo termostato Si alguno de los cables no está conectado a en los terminales del viejo termostato, no lo conecte a su nuevo termostato. Si un cable está conectado en el terminal “C” o “C1”, desconéctelo. No lo conecte a su nuevo termostato.
  • Page 38 Guía de instalación Acerca de su nuevo termostato Coloque etiquetas en los cables y quite las viejas placas para pared Utilice un destornillador para desconectar los cables uno por uno. A medida que desconecta cada cable, colóquele la etiqueta que se corresponda con la letra del viejo termostato (el embalaje del termostato contiene etiquetas autoadhesivas).
  • Page 39 Termostato programable RTH4300B Acerca de su nuevo termostato Quite la placa de pared y coloque la tarjeta de referencia rápida. Hale de la parte inferior para quitar Introduzca la tarjeta de referencia luego el termostato de la placa para pared. de montar la placa para pared (consulte las instrucciones de montaje en la página 11).
  • Page 40: Montaje De La Placa Para Pared

    Guía de instalación Marque la posición de montaje de la placa para pared 2. Nivele la placa de pared si lo 3. Marque las 1. Hale los cables desea (coloque el nivel a lo posiciones de a través de la placa largo de las lengüetas).
  • Page 41 Termostato programable RTH4300B Acerca de su nuevo termostato Coloque la placa para pared 1. Realice los agujeros en los lugares marcados con lápiz: agujeros de 3/16” para tablarroca y agujeros de 7/32” para yeso. 2. Use el martillo para introducir lasanclas en los agujeros hasta que queden a ras de la pared.
  • Page 42: Conexión De Los Cables

    Guía de instalación Acerca de su nuevo termostato Conexión de los cables (instalación típica) 1. Una cada uno de los cables Quite el puente metálico si etiquetados con el terminal cuenta con los cables R y Rc. que tenga la misma letra. 2.
  • Page 43 Termostato programable RTH4300B Acerca de su nuevo termostato Conecte los cables (designaciones de cables menos comunes) Si las etiquetas no coinciden con las letras del termostato, controle el cuadro de la derecha y conecte el terminal como se ilustra aquí (vea las notas a continuación).
  • Page 44: Instalación De La Batería

    Guía de instalación Acerca de su nuevo termostato Instale las baterías Coloque dos baterías AA alcalinas en la parte posterior del termostato. Luego de la instalación, las baterías podrán reemplazarse sin necesidad de quitar el termostato de la pared (vea el Manual de funcionamiento para obtener más información).
  • Page 45: Ajuste De Funcionamiento Del Ventilador

    Termostato programable RTH4300B Acerca de su nuevo termostato Ajuste de funcionamiento del ventilador Fije el interruptor para su sistema: F: Para los sistemas de calefacción a gas o aceite, deje el interruptor de fun-cionamiento del ventilador en la posición original de fábrica (esta posición es para los sistemas que con- trolan el ventilador cuando hay demanda de calefacción).
  • Page 46: Montaje Del Termostato

    Guía de instalación Acerca de su nuevo termostato Monte el termostato y reanude el suministro de energía eléctrica 1. Alinee las 4 lengüetas de la placa Placa para pared con las ranuras de para pared la parte posterior del termostato y presione levemente hasta que el termostato encaje en su lugar.
  • Page 47: Configuración Del Sistema

    Termostato programable RTH4300B Acerca de su nuevo termostato Configuración del sistema (configure el termostato a fin de que se corresponda con su sistema) Luego, debe fijar el termostato para controlar el sistema de calefacción y enfriamien- to de su hogar. Mantenga presionados los botones para introducir la program- ación del sistema.
  • Page 48: Configuración Del Tipo De Sistema

    Guía de instalación Acerca de su nuevo termostato Función 1: Tipo de sistema Presione los botones para seleccionar el Setup tipo de sistema de control de clima de su hogar: Calefacción y refrigeración: Sistema de calefacción a gas, a aceite o eléctrico con aire acondicionado.
  • Page 49: Configuración De La Velocidad Del Ciclo Térmico

    Termostato programable RTH4300B Acerca de su nuevo termostato Función 5: Velocidad del ciclo térmico Presione los botones para seleccionar el Setup sistema de calefacción y optimizar la operación: Sistemas de calefacción a gas o a aceite: Use esta configuración si tiene un sistema de calefacción a gas o a aceite estándar de menos de un 90% de efectividad.
  • Page 50: Configuración De La Temperatura Que Se Muestra En La Pantalla

    Guía de instalación Acerca de su nuevo termostato Función 14: Visor de la temperatura Presione los botones para optar entre visu- Setup alizar la temperatura en grados Fahrenheit o en grados Celsius: Visualización de la temperatura en Fahrenheit (°F) Visualización de la temperatura en Celsius (°C) Presione para cambiar los ajustes.
  • Page 51: En Caso De Inconvenientes

    Termostato programable RTH4300B Acerca de su nuevo termostato En caso de inconvenientes Si tiene dificultades con el termostato, intente seguir las sugerencias que se indican a continuación. La mayoría de los problemas pueden corregirse rápida y fácilmente. El indicador • Controle el interruptor de circuito y, si es necesario, reinícielo. está...
  • Page 52 Guía de instalación Acerca de su nuevo termostato En caso de inconvenientes Los ajustes de Asegúrese de que las temperaturas de calefacción y enfriamiento esté dentro la temperatura de los rangos aceptables: no cambian • Heat: de 40 °F a 90 °F (de 4,5 °C a 32 °C). •...
  • Page 53: Asistencia Al Cliente

    O llame gratis al servicio de atención al cliente de Honeywell, al 1-800-468-1502. Voltee el termo- Para ahorrar tiempo, anote el número de mod- stato para encon- elo y el código de fecha antes de llamar.
  • Page 54: Garantía Limitada De 1 Año

    Acerca de su nuevo termostato Garantía limitada de 1 año Honeywell garantiza este producto, a excepción de la batería, por el término de un (1) año contra cualquier defecto de fabricación o de los materiales, a partir de la fecha de compra por parte del consumidor.
  • Page 55 Esta garantía le brinda derechos legales específicos, y usted podrá tener otros derechos que varían según el estado. Si tiene preguntas sobre la presente garantía, sírvase escribir a Honeywell Customer Relations, 1985 Douglas Dr, Golden Valley, MN 55422 o llamar al 1-800-468-1502.
  • Page 56 Golden Valley, MN 55422 Toronto, Ontario M1V4Z9 http://yourhome.honeywell.com Impreso en los EE. UU., en papel reciclado que contiene por lo menos un 10% de fibras de papel reciclable. ® Marca registrada de los EE. UU. © 2006, Honeywell International Inc. 69-1772ES M.S. 08-06...
