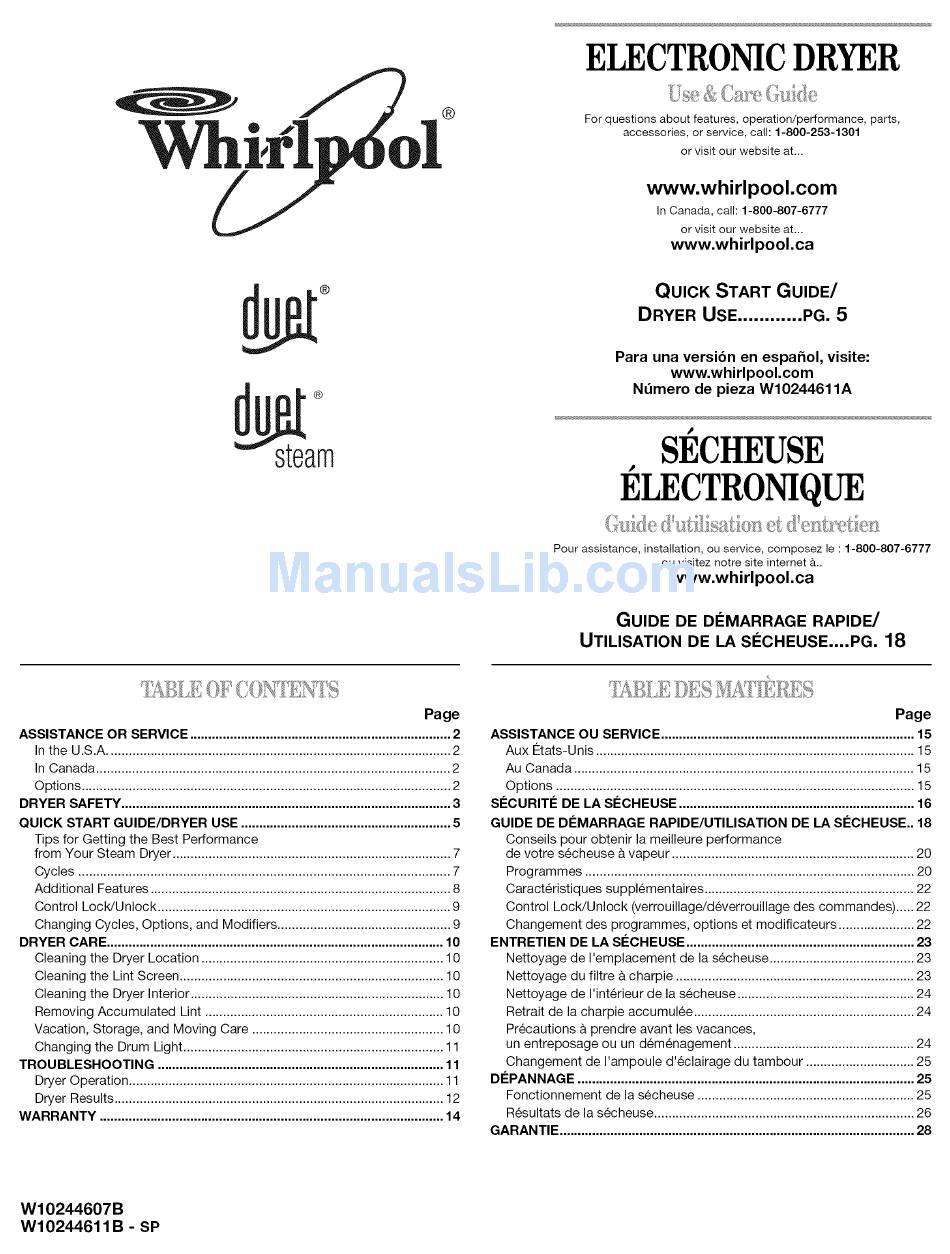

Whirlpool WED9610XW Use And Care Manual

Duet steam electronic dryer
Hide thumbs

Advertisement

Quick Links

®
ELECTRONIC DRYER
For questions about features, operation/performance, parts,
accessories, or service, call: 1-800-253-1301
or visit our website at...
www.whirlpool.com
In Canada, call: 1-800-807-6777
or visit our website at...
www.whirlpool.ca
QUICK START GUIDE/
DRYER USE ............ PG. 5
Para una versibn en espahol, visite:
www.whirlpool.com
Nt_mero de pieza W10244611A
SECHEUSE
ELECTRONIQUE
Pour assistance, installation, ou service, composez le : 1-800-807-6777
ou visitez notre site internet &..
www.whirlpool.ca
GUIDE DE DI_MARRAGE RAPIDE/
UTILISATION DE LA SI_CHEUSE .... PG. 18
LE0F C
8
Page
ASSISTANCE
OR SERVICE ........................................................................
2
In the U.S.A ...............................................................................................
2
In Canada ..................................................................................................
2
Options ......................................................................................................
2
DRYER SAFETY ...........................................................................................
3
QUICK START GUIDE/DRYER
USE ..........................................................
5
Tips for Getting the Best Performance
from Your Steam Dryer .............................................................................
7
Cycles .......................................................................................................
7
Additional Features ...................................................................................
8
Control Lock/Unlock .................................................................................
9
Changing Cycles, Options, and Modifiers ................................................
9
DRYER CARE .............................................................................................
10
Cleaning the Dryer Location ...................................................................
10
Cleaning the Lint Screen .........................................................................
10
Cleaning the Dryer Interior ......................................................................
10
Removing Accumulated
Lint ..................................................................
10
Vacation, Storage, and Moving Care .....................................................
10
Changing the Drum Light ........................................................................
11
TROUBLESHOOTING
...............................................................................
11
Dryer Operation .......................................................................................
11
Dryer Results ...........................................................................................
12
WARRANTY
...............................................................................................
14
Page
ASSISTANCE OU SERVICE ......................................................................
15
Aux I'--tats-Unis ........................................................................................
15
Au Canada ..............................................................................................
15
Options ...................................................................................................
15
SECURITE DE LA SECHEUSE .................................................................
16
GUIDE DE DEMARRAGE
RAPIDE/UTILISATION
DE LA SEOHEUSE.. 18
Conseils pour obtenir la meilleure performance
de votre s6cheuse & vapeur ...................................................................
20
Programmes ...........................................................................................
20
Caract6ristiques
suppl6mentaires
..........................................................
22
Control Lock/Unlock
(verrouillage/d6verrouillage
des commandes) ..... 22
Changement des programmes,
options et modificateurs
..................... 22
ENTRETIEN DE LA SEOHEUSE ...............................................................
23
Nettoyage de I'emplacement
de la s6cheuse ........................................
23
Nettoyage du filtre & charpie ..................................................................
23
Nettoyage de I'int@rieur de la s@cheuse .................................................
24
Retrait de la charpie accumul6e .............................................................
24
Precautions & prendre avant les vacances,
un entreposage ou un d6m_nagement
..................................................
24
Changement de I'ampoule d'6clairage du tambour .............................. 25
DEPANNAGE .............................................................................................
25
Fonctionnement
de la s6cheuse ............................................................
25
R6sultats de la s@cheuse ........................................................................
26
GARANTIE ..................................................................................................
28
W10244607B
W10244611 B - SP
