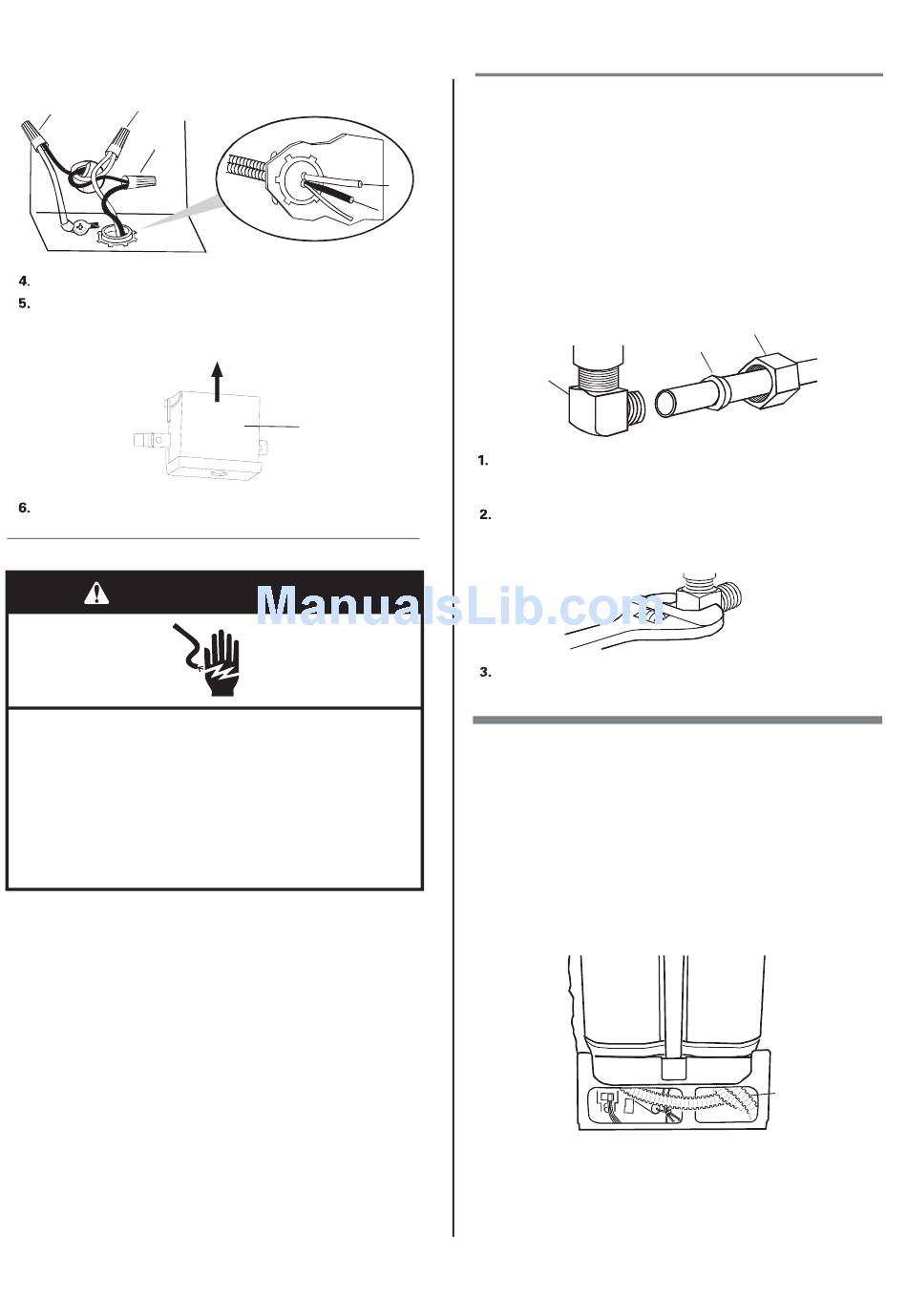

Raccorder À L'alimentation En Eau; Raccorder Au Dispositif De Vidange - Whirlpool WDF518SAAB Installation Instructions Manual

blanc
Terre
noir
Serrez les vis du connecteur de collier ou du connecteur de conduit.
Réinstallez le couvercle du boîtier de jonction à l'aide des câbles
situés à l'intérieur du boîtier de jonction.
Le couvercle doit se trouver hors du boîtier sur le côté gauche.
Assurez-vous qu'aucun câble n'est pincé par le couvercle.
Option 2, méthode du cordon d'alimentation
AVERTISSEMENT
Risque de choc électrique
Branchez dans une prise à 3 broches mise à la terre.
Ne retirez pas la broche de terre.
N'utilisez pas un adaptateur.
N'utilisez pas une rallonge électrique.
Le non-respect de ces consignes peut entraîner la mort, un
incendie ou un choc électrique.
Le cordon d'alimentation et les connexions doivent être conformes au
code national de l'électricité, section 422, et/ou aux codes et règlements
locaux. La longueur recommandée du cordon d'alimentation est de
54 po min. et 64 po max.
1. Déposez le couvercle du boîtier de jonction.
2. Raccordez le câble blanc (ou strié) du cordon d'alimentation
entrant au câble blanc du lave-vaisselle, le câble noir (ou lisse)
au câble noir et le câble de terre au câble vert du lave-vaisselle.
Utilisez les écrous de câble homologués UL et de taille appropriée
pour les connexions.
3. Replacez le couvercle du boîtier de jonction. Assurez-vous que les
câbles ne sont pas coincés sous le couvercle.
4. Branchez le cordon d'alimentation dans une prise à 3 broches mise
à la terre.
5. Vérifiez que le cordon d'alimentation ne touche pas le moteur du
lave-vaisselle ou la partie inférieure de la cuve du lave-vaisselle.
couvercle du boîtier
de jonction

Raccorder au dispositif de vidange

1. Pour aider à réduire les vibrations, acheminez le tuyau de vidange
2. Ne retirez pas la boucle de vidange du côté du lave-vaisselle.
3. Placez l'assiette sous l'extrémité du tuyau de vidange. L'assiette
Raccorder à l'alimentation en eau
Conseil pratique :
Raccords de compression :
a. Faites glisser l'écrou sur le tube en cuivre d'environ 1
po (2,5 cm).
b. Faites glisser la bague d'extrémité sur le tube. Ne
positionnez pas la bague d'extrémité au bout du tube.
c. Insérez le tube dans le coude jusqu'à la butée.
d. Faites glisser l'écrou et la bague d'extrémité vers l'avant
et amorcez l'écrou sur les filetages du coude. Faites preuve
de délicatesse lorsque vous manipulez et positionnez le tube
en cuivre car il se plie et s'enroule facilement.
bague d'extrémité
Coude
Pour éviter les vibrations pendant le fonctionnement, acheminez
la conduite d'alimentation en eau de manière qu'elle ne touche
pas la base du lave-vaisselle, le cadre ou le moteur.
Le tube en cuivre étant introduit dans le raccord de compression
jusqu'à la butée, utilisez une clé et serrez l'écrou du raccord de
compression vers le coude sur la valve d'arrivée d'eau. N'utilisez
pas de ruban Teflon ® avec les raccords de compression.
Placez un essuie-tout sous le coude. Mettez en marche
l'alimentation en eau et recherchez les fuites éventuelles.
pour éviter le contact avec le moteur, les ressorts de porte, la
conduite d'eau, le plancher ou le bord du trou où il passe à travers
l'armoire.
recueille toute l'eau du tuyau de vidange.
écrou
tuyau de
vidange
