Configuration requise pour la vidange

Utilisez le nouveau tuyau de vidange fourni avec votre lave-
vaisselle. S'il n'e st pas assez long, utilisez un nouveau tuyau de
vidange d'une longueur maximale de 10 pi (3,05 m) conforme à
toutes les normes actuelles de test AHAM/IAPMO, résistant à la
chaleur et aux détergents; utilisez u n tuyau de diamètre interne
5/8 po (1,5 8 cm) ou 7/8 po (2,2 cm)et un coupleur pour racco rder
les deux extrémités du tuyau. Sécu risez le raccordement à l'aide
de deux colliers
Raccordez le tuyau de vidange à l'entrée du té de vidage ou du
broyeur de déchets au-dessus du siphon dans la plomberie de
l'habitation et à 32 po (81,3 cm) minimum au-dessus du plancher.
Il est recommandé que le tuyau de vi dange, soit forme une boucle
et soit solidement fixé sous le compteur, ou qu'il soit raccordé à

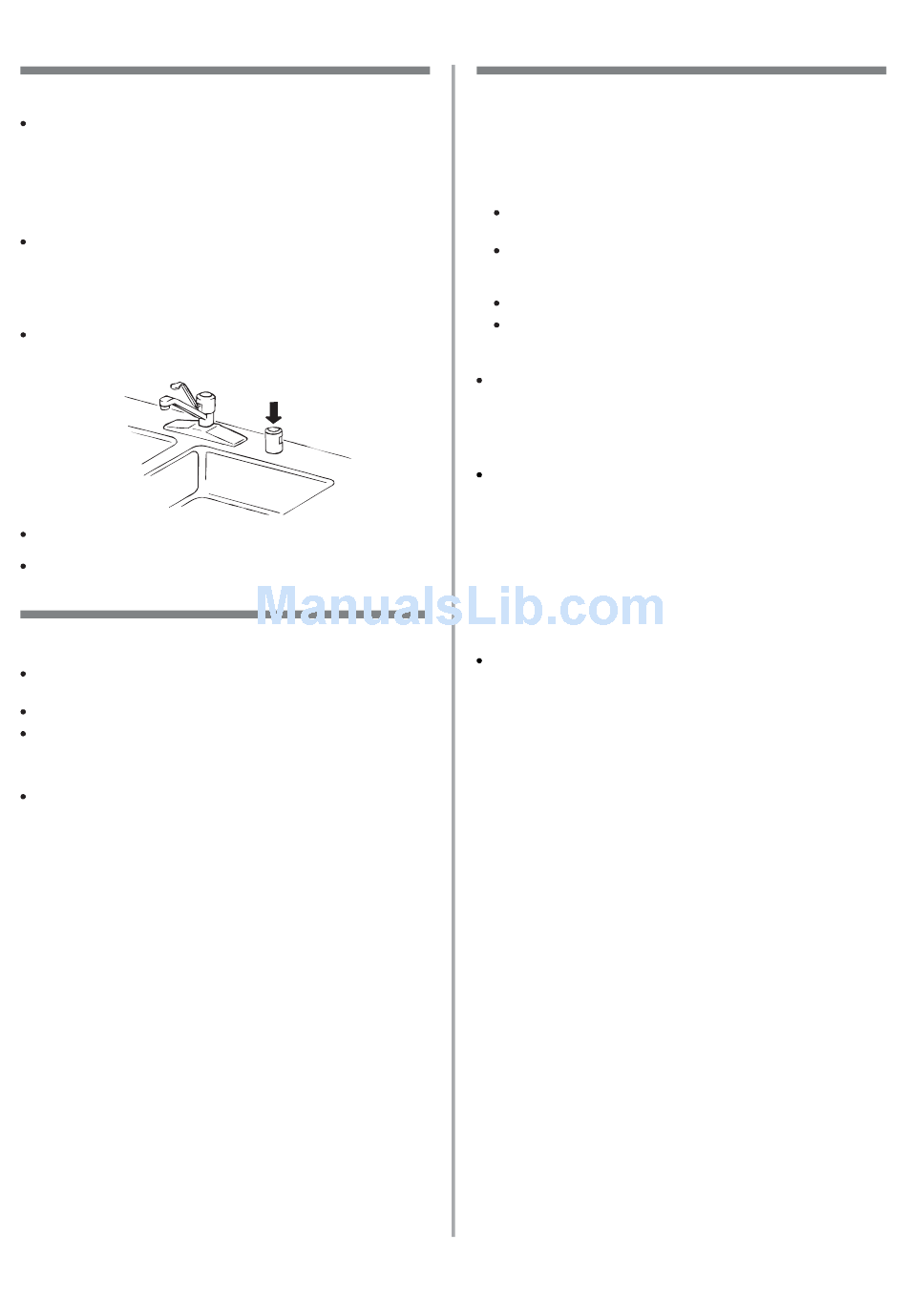

une coupure anti-retour.
Utilisez une coupure anti-retour si le tuyau de vidange est
raccordé à une plomberie d'habitation inférieure à 18 po (45,7 cm)
au-dessus du plancher.
Utilisez des raccords de conduite de vidange de diamètre
intérieur égal à 1/2 po minimum.
Ne raccordez pas les conduites de vidange provenant d'autres
dispositifs au tuyau de vidange du lav e-vaisselle.
Configuration requise pour l'alimentation
en eau
Une conduite d'eau chaude avec une pression d'eau de 20-120
psi (138-862 kPa).
Eau du lave-vaisselle à 120°F (49°C).
Tube en cuivre de diamètre extérieur 3/8 po avec un raccord de
compression ou une conduite de remplissage tressée flexible en
acier inoxydable (tube en plastique de 1/2 po minimum non
recommandé).
Un coude à 90° avec filetages externes de tuyau N.P.T de 3/8 po
à une extrémité.
Ne soudez pas à moins de 6 po (15,2 cm) de la valve d'arrivée d'eau.
5
Anti-retour.
Configuration requise pour l'électricité
Contactez un électricien qu alifié.
Assurez-vous que l'installation électrique soit adéquate et en
co nformité avec tous les codes et règlements nationaux et locaux.
Vous dev ez disposer des éléments suivants :
Alimentation élec trique de 120 volts, 60 Hz, courant alternatif
uniquement, 15 ou 20 ampères, protégée par fusible.
Le câblage doit être à 2 fils avec une m ise à la terre.
Nous recommandons
Un fusible temporisé o u un disjoncteur.
Un circuit distinct.
Si vous raccordez le lav e-vaisselle à l'aide d'un câblage direct :
Utilisez un câble flexible, blindé ou à blin dage non métallique,
en cuivre avec u n fil de mise à la terre conforme aux exigenc es
de câblage de v otre maison et aux codes et règ lemen ts locaux.
Si vous raccordez le lave-vaisselle à l'aide d'un cordon
d'alimentation :
Utilisez la trous se de cordon d'alim entation (pièce nu méro
431 7824) destin ée au x lave-vaisselle. La trous se comprend :
- Cordon d'alimentation à 3 câbles et 16 jauges homologué,
UL avec fiche de mise à la terre à 3 broches.
- Serre-câble Neer C-500 de 7/8 po.
- 3 connecteurs de câble.
- Oeillet, pièce numéro 3 02797
Respectez les consignes de la trousse pour l'installation du
cordon d'alimentation.
Le cordon d'alimentation doit être branché dans une prise à trois
broches, mise à la terre, située dans l'armoire à côté de
l'ouverture du lave-vaiss elle. La prise doit respecter tous les
codes et règlements locaux.
