Características

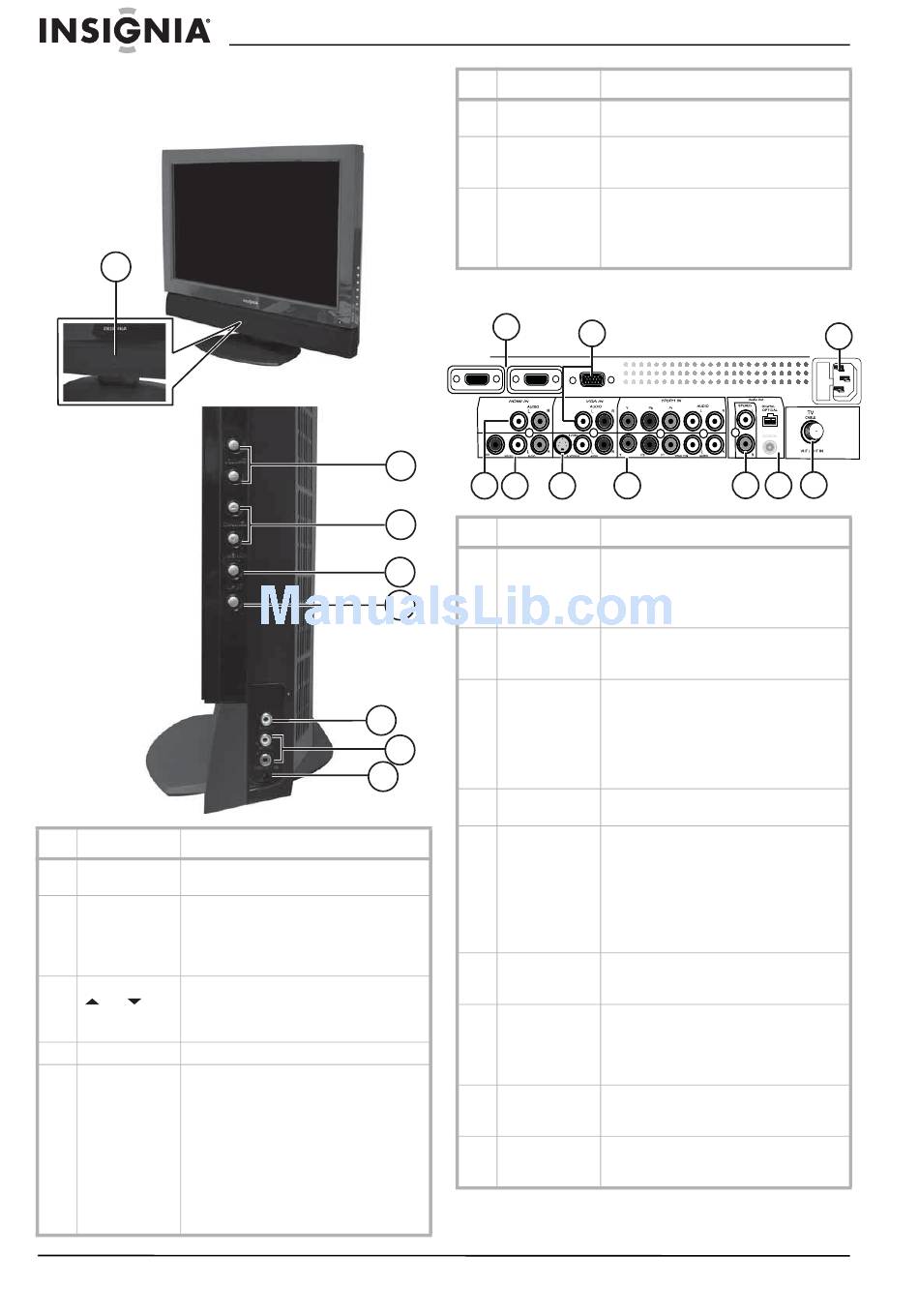

Vista frontal y lateral derecha

1
# Característica Descripción
1 Botón de Permite encender su televisor o ponerlo
ENCENDIDO en el modo de suspensión.
2 Botones VOL Permiten subir o bajar el volumen. En el
+/VOL – . modo de menú, funciona cómo la flecha
derecha e izquierda (respectivamente)
para ir al siguiente menú o al anterior, así
como para aumentar o reducir un ajuste.
3 Botones CH Permiten ir al siguiente canal superior o
inferior. En el modo de menú, funcionan
/CH
como la flecha hacia arriba y hacia abajo
(respectivamente).
4 Botón de MENÚ Permite mostrar el menú de pantalla.
5 Botón de Permite seleccionar entre las fuentes de
ENTRADA entrada disponibles. Las fuentes incluyen:
• TV (cable/aire)
• VIDEO1 (lateral)
• VIDEO2 (posterior)
• VIDEO3 (S-Video)
• VIDEO4 (YPbPr1)
• VIDEO5 (YPbPr2)
• VIDEO6 (HDMI)
• VIDEO7 (HDMI2)
• COMPUTADORA (VGA)
24
Televisor de Alta Definición 1080p con pantalla LCD de 42" Insignia NS-LCD42HD
2
3
4
5
6
7
8
www.insignia-products.com
# Característica Descripción
6 Toma de entrada Conecte la salida de video compuesto de
de video 1 una fuente de video externa en esta toma.
7 Tomas de Conecte la salida de audio (Izq./Der.) de
entrada de una fuente de audio externa en estas
audio (Izq./Der.) tomas.
8 Toma de Enchufe un conector de auriculares en
auriculares esta toma para escuchar la TV en los
auriculares. Insertar un conector de
auriculares silenciará los altavoces
integrados del televisor.
Vista del panel posterior
1
2
10 9 8 7
# Conexión Descripción
1 ENTRADA DE Se conecta a equipo de A/V digital que
HDMI (2) provee conectividad de HDMI. HDMI
acepta video mejorado de alta definición y
audio digital de dos canales en un solo
cable.
2 ENTRADA DE Se conecta a la salida de video (puerto
VGA VGA) y de audio (Izq./Der.) de su
computadora.
3 Compartimiento Conecte el enchufe de alimentación de CA
del enchufe de en un tomacorriente de pared. Si el
alimentación de televisor no enciende, revise el fusible
CA y del fusible para determinar si se quemó.
Reemplácelo si es necesario con un
fusible de acción retardada de 4 A, 250 (5
× 20 mm).
Conecte un cable de antena de 75 Ω o uno
4 ENTRADA DE
VHF/UHF de TV por cable a este conector.
5 Salida de audio La salida óptica de audio digital se
(óptica digital y conecta usando un cable óptico digital a
coaxial digital) un amplificador digital, para mejorar la
reproducción de sonido.
La salida coaxial de audio digital se
conecta usando un cable coaxial digital a
un amplificador digital, para mejorar la
reproducción de sonido.
6 Salida de audio Se conecta a un amplificador externo o a
(estéreo) un sistema de teatro en casa para una
reproducción de sonido mejorada.
7 YPbPr1 y Se conecta a la salida de video de
YPbPr2 componentes (Y=verde, Pb=azul y
Pr=rojo) y a la salida de audio
(Izq.=blanco y Der.=rojo) de un equipo de
A/V externo.
8 ENTRADA DE Se conecta a la salida de S-Video y de
S-VIDEO audio (Izq.=blanco y Der.=rojo) de un
equipo de A/V externo.
9 ENTRADA DE Se conecta a la salida de video compuesto
VIDEO 2 (amarillo) y de audio (Izq.=blanco y
Der.=rojo) de un equipo de A/V externo.
3
6 5 4
