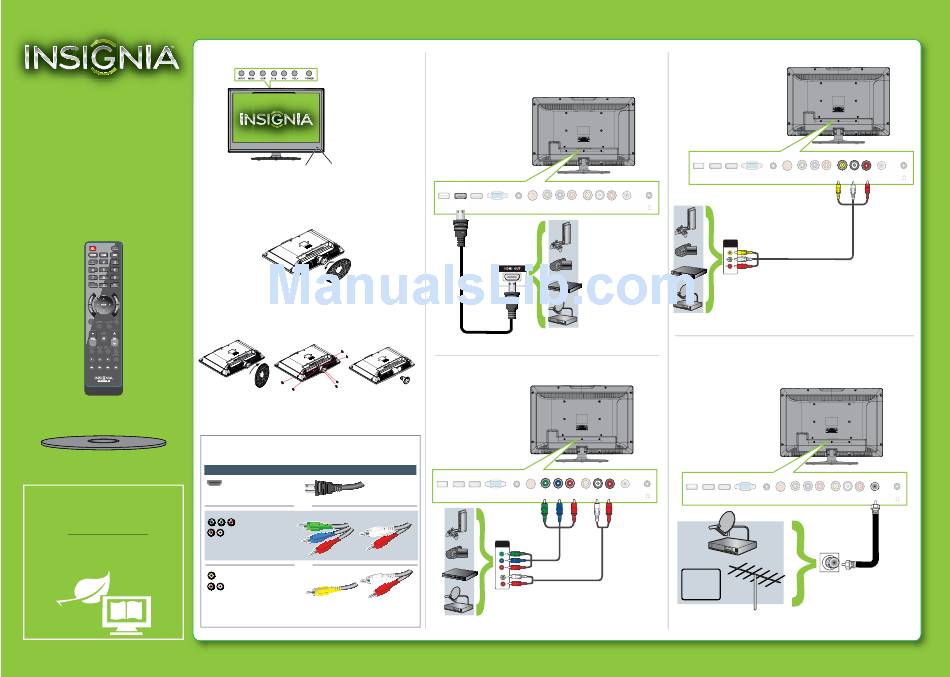

Insignia NS-24L240A13 Guía De Instalación Rápida

Televisor con pantalla LCD de 24", 1080p
GUÍA DE
INSTALACIÓN
RÁPIDA
NS-24L240A13
Gracias
por su compra de este televisor Insignia de alta calidad.
Esperamos que disfrute de la calidad y fiabilidad de este
producto por muchos años.
_______________________________
Control remoto y 2
pilas AAA
Base para televisor
¡NUESTRA PRIORIDAD,
LA ECOLOGÍA!
No le suministramos la Guía del usuario con el
producto, pero está disponible en línea.
Visite el sitio www.insigniaproducts.com, haga clic
en Support & Service (Asistencia y servicio), ingrese
el número de su modelo en el campo Product
Search (Búsqueda de producto) y haga clic en
Search (Búsqueda).
Vista frontal
Sensor del control Indicador de
remoto encendido
Instalación de la base
1 Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una superficie
acolchonada y limpia para protegerlo de daños y rayones.
2 Alinee la base con la columna y dele la vuelta en el sentido de la flecha hasta que se
encaje en su lugar.
Instalación de un soporte para montaje en pared
1 Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una superficie
acolchonada y limpia para protegerlo de daños y rayones.
2 Presione el botón "PUSH" y gire la base para removerla.
3 Remueva los seis tornillos que fijan la columna de la base y extraiga la columna.
4 Fije el soporte de montaje en pared a su televisor usando los agujeros de montaje en la
parte posterior de su televisor. Vea las instrucciones que vienen con el soporte de montaje
en pared para la información de cómo colgar correctamente su televisor.
Identificación de los cables
Su televisor cuenta con varios tipos de conexiones para la conexión de otros equipos. Para obtener
un video de óptima calidad, conecte un equipo a la mejor conexión disponible.
Tipo de conexión Calidad de video Conector del cable
HDMI video/audio Óptima
O
Mejor
Video de componentes
y audio analógico
O
Buena
Video compuesto
y audio analógico
Se puede usar una toma HDMI para conectar un equipo con DVI a su televisor. Necesitará usar un
adaptador HDMI a DVI en un extremo del cable HDMI que se conecta a la toma del equipo con DVI.
Conexión de un reproductor de DVD o de DVD
Blu-ray, un decodificador de cable, un receptor de
satélite, una videocámara o consola de videojuegos
Usando un cable de HDMI (óptima)
COMPONENT IN COMPONENT IN AV IN AV IN
PC / DVI PC / DVI DIGITAL DIGITAL
USB USB HDMI 1 HDMI 2 / DVI HDMI 2 / DVI VGA VGA
Y Y P P P P VIDEO VIDEO L - AUDIO - R L - AUDIO - R
AUDIO IN AUDIO IN OUTPUT OUTPUT B B R R
Nota: no se suministran los cables.
Usando cables de componentes (mejor)
COMPONENT IN AV IN
PC / DVI PC / DVI DIGITAL DIGITAL
USB USB HDMI 1 HDMI 1 HDMI 2 / DVI HDMI 2 / DVI VGA VGA
Y P B P R VIDEO VIDEO L - AUDIO - R
AUDIO IN AUDIO IN OUTPUT OUTPUT
AUDIO/VIDEO
OUT
Nota: no se suministran los cables.
Usando un cable compuesto (buena)
PC / DVI PC / DVI DIGITAL DIGITAL
USB USB HDMI 1 HDMI 1 HDMI 2 / DVI HDMI 2 / DVI VGA VGA
AUDIO IN AUDIO IN OUTPUT OUTPUT
ANT / CABLE ANT / CABLE
AUDIO/VIDEO
OUT
Nota: no se suministran los cables.
Conexión a una toma de pared de antena/TV por cable
Conecte un cable coaxial a la toma de antena/TV por cable (ANT/CABLE) en la parte
posterior de su televisor y a la toma de pared de antena/TV por cable.
COMPONENT IN COMPONENT IN
PC / DVI PC / DVI DIGITAL DIGITAL
ANT / CABLE ANT / CABLE
USB USB HDMI 1 HDMI 1 HDMI 2 / DVI HDMI 2 / DVI VGA VGA
Y Y
AUDIO IN AUDIO IN OUTPUT OUTPUT
CABLE
COMPONENT IN COMPONENT IN AV IN
Y Y P P P P VIDEO L - AUDIO - R ANT / CABLE ANT / CABLE
B B R R
AV IN AV IN
P P P P VIDEO VIDEO L - AUDIO - R L - AUDIO - R ANT / CABLE
B B R R
Nota: no se suministran los cables.
