Insignia NS-24L120A13 Manual D'installation Rapide

Téléviseur ACL de 24 po, 720p
GUIDE
D'INSTALLATION
RAPIDE
NS-24L120A13
Merci
d'avoir acheté ce téléviseur Insignia de qualité.
Nous espérons que vous apprécierez la qualité et la
fiabilité de ce produit pendant plusieurs années.
_______________________________
Télécommande avec
2 piles de type AAA
Socle du téléviseur
NOUS SOMMES POUR
L'ÉCOLOGIE!
Le Guide de l'utilisateur n'est pas livré avec
l'appareil, mais est disponible en ligne.
Allez sur le site www.insigniaproducts.com,
cliquez sur Support & Service (Assistance et
service), saisissez le numéro de modèle dans le
champ Product Search (Recherche du produit),
puis cliquez sur Search (Recherche).
Face avant
Capteur de télécommande Témoin de marche-arrêt

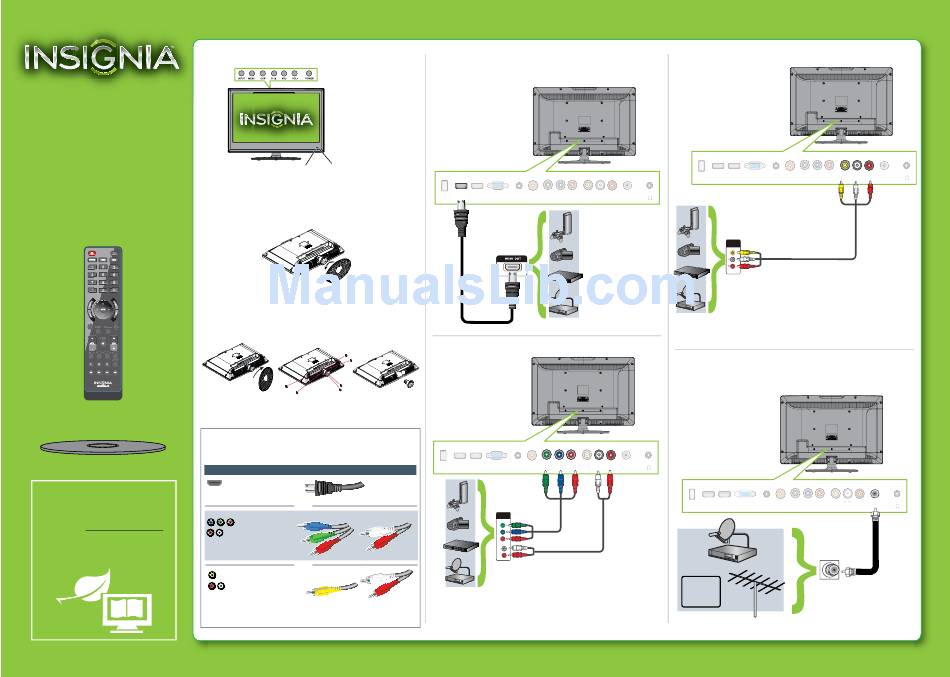

Installation du socle
1 Placer délicatement l'écran du téléviseur sur une surface propre et matelassée afin
de le protéger des rayures et des dégâts matériels.
2 Aligner le socle avec l'axe et tourner le socle dans le sens de la flèche jusqu'à
enclenchement.
Installation d'un support de montage mural
1 Placer délicatement l'écran du téléviseur sur une surface propre et matelassée afin
de le protéger des rayures et des dégâts matériels.
2 Appuyer et maintenir enfoncé le bouton poussoir « PUSH », puis faire pivoter le
socle pour le retirer.
3 Retirer les six vis de fixation de l'axe du socle, puis extraire l'axe.
4 Fixer le support de montage mural à l'aide des trous de montage au dos du
téléviseur. Afin d'accrocher le téléviseur correctement, consulter les instructions
fournies avec le support de montage mural.
Identification des câbles
Ce téléviseur a plusieurs types de connexions disponibles pour y connecter des périphériques.
Pour une qualité vidéo optimale, il faut connecter le périphérique à la meilleure connexion
disponible.
Type de connexion Qualité vidéo Connecteur de câble
HDMI (vidéo/audio) Optimale
OU
Meilleure
Vidéo à composantes
et audio analogique
OU
Bonne
Vidéo composite et
audio analogique
Il est possible d'utiliser une prise HDMI pour connecter un périphérique DVI au téléviseur. Il
faut toutefois utiliser un adaptateur HDMI vers DVI à l'extrémité du câble HDMI connecté à la
prise du périphérique DVI.
Connexion d'un lecteur DVD ou Blu-ray, d'un récepteur
câble ou satellite, d'un caméscope ou d'une console de
jeux vidéo
Utilisation d'un câble HDMI
(optimale)
COMPONENT IN COMPONENT IN AV IN AV IN
PC / DVI PC / DVI DIGITAL DIGITAL
USB USB HDMI 1 HDMI 2 / DVI HDMI 2 / DVI VGA VGA
Y Y P P P P VIDEO VIDEO L - AUDIO - R L - AUDIO - R
AUDIO IN AUDIO IN OUTPUT OUTPUT B B R R
Remarque : Les câbles ne sont pas inclus.
Utilisation de câbles à composantes (meilleure)
COMPONENT IN AV IN
PC / DVI PC / DVI DIGITAL DIGITAL
USB USB HDMI 1 HDMI 1 HDMI 2 / DVI HDMI 2 / DVI VGA VGA
Y P P VIDEO VIDEO L - AUDIO - R
AUDIO IN AUDIO IN OUTPUT OUTPUT B R
AUDIO/VIDEO
OUT
Remarque : Les câbles ne sont pas inclus.
Utilisation d'un câble composite (bonne)
PC / DVI PC / DVI DIGITAL DIGITAL
USB USB HDMI 1 HDMI 1 HDMI 2 / DVI HDMI 2 / DVI VGA VGA
AUDIO IN AUDIO IN OUTPUT OUTPUT
ANT / CABLE ANT / CABLE
AUDIO/VIDEO
OUT
Remarque : Les câbles ne sont pas inclus.
Connexion à la prise murale de l'antenne ou du câble
Connecter un câble coaxial à la prise d'antenne/câble (ANT/CABLE) au dos du téléviseur et
à la prise murale de l'antenne ou du câble.
ANT / CABLE ANT / CABLE
COMPONENT IN COMPONENT IN
PC / DVI PC / DVI DIGITAL DIGITAL
USB USB HDMI 1 HDMI 1 HDMI 2 / DVI HDMI 2 / DVI VGA VGA
Y Y
AUDIO IN AUDIO IN OUTPUT OUTPUT
CÂBLE
COMPONENT IN COMPONENT IN AV IN
Y Y P P P P VIDEO L - AUDIO - R ANT / CABLE ANT / CABLE
B B R R
P P B B P P R R VIDEO VIDEO L - AUDIO - R L - AUDIO - R ANT / CABLE
Remarque : Les câbles
ne sont pas inclus.
