Anbauanleitung für Teilesatz "Sauberer Nahtanfang"
Fitting Instruction for "Neat Seam Beginning"
1
Komponenten des Bausatzes
2
Kurzbeschreibung
Ausgabe/Edition:
Änderungsindex
06.2010
Rev. index: 00.0
0867 591004
0867 591004
Bevor Sie mit dem Einbau beginnen:
Bitte überprüfen Sie, ob alle Bauteile des Teilesatzes in dem
Lieferumfang enthalten sind.
Der Teilesatz 0867 591004 besteht aus folgenden Komponenten.
Bauteil
1 x Spannungsplatte
2 x Senkschraube M4 x 12
1 x Kabelbaum
1 x Halter M-Control
2 x Spanplattenschraube 3,5 x 17
3

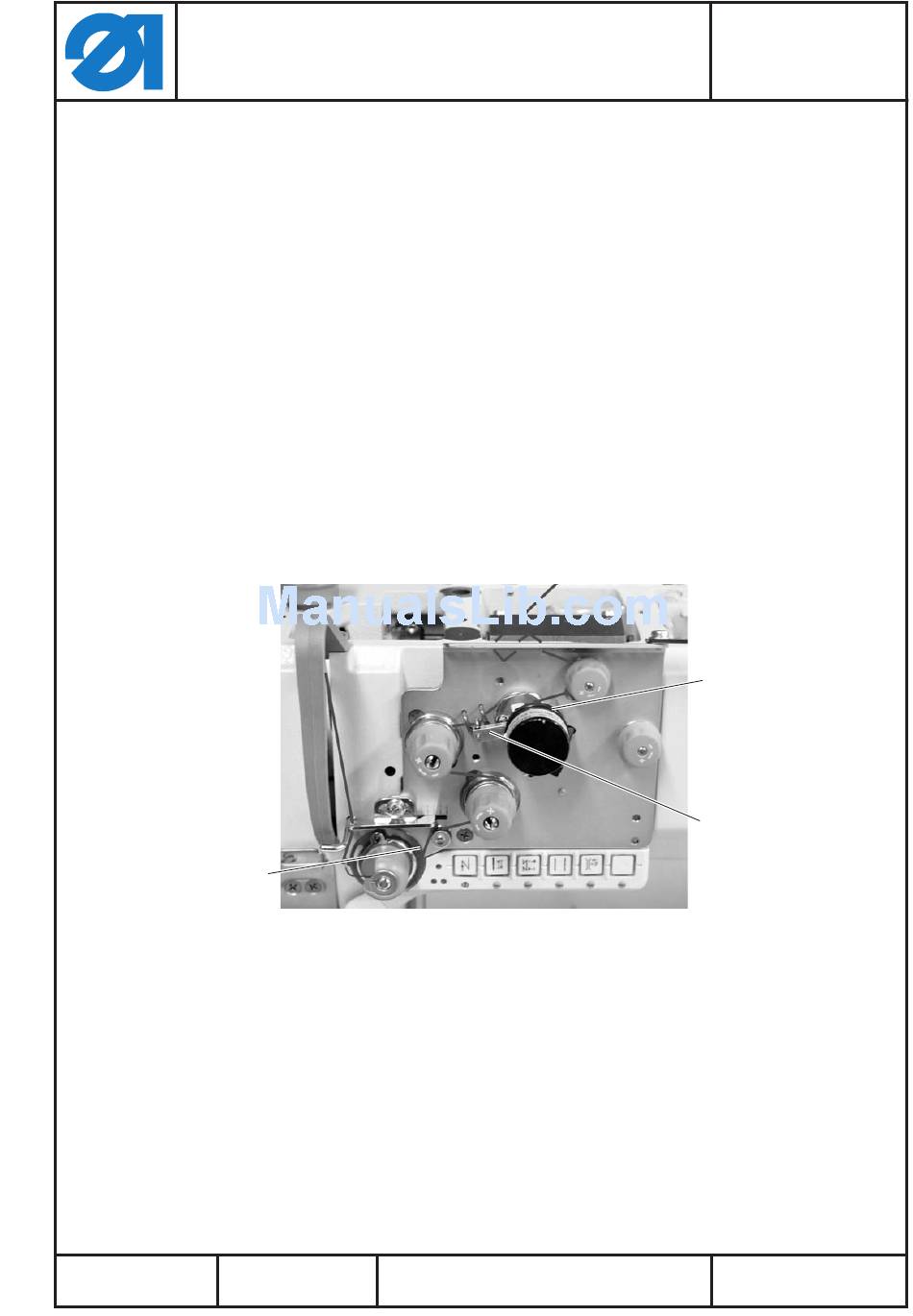

Der Teilesatz "Sauberer Nahtanfang" sorgt für einen kurzen und
sauber vernähten Nadelfaden am Nahtanfang.
Nach dem ersten Stich am Nahtanfang wird der Nadelfaden 3 von der
Fadenklemme 1 geklemmt und vom Fadenzieher 2 zurückgezogen, so
dass der Nadelfaden am Nahtanfang kurz aus dem Nähgut
heraussteht.
Die Länge des zurückgezogenen Nadelfadens kann eingestellt
werden.
Printed in Germany
Teile-Nr./ Part-No.:
0791 867708
Teilenummer
0867 591014
9225 201770
9870 867012
0867 490154
9207 170227
1
2
Blatt:
von
Sheet: 1
from 24
Advertisement
Related Manuals for DURKOPP ADLER 0791 867708
Summary of Contents for DURKOPP ADLER 0791 867708
- Page 1 Anbauanleitung für Teilesatz "Sauberer Nahtanfang" Teile-Nr./ Part-No.: 0867 591004 Fitting Instruction for "Neat Seam Beginning" 0791 867708 0867 591004 Komponenten des Bausatzes Bevor Sie mit dem Einbau beginnen: Bitte überprüfen Sie, ob alle Bauteile des Teilesatzes in dem Lieferumfang enthalten sind. Der Teilesatz 0867 591004 besteht aus folgenden Komponenten.
- Page 2 Anbauanleitung für Teilesatz "Sauberer Nahtanfang" Teile-Nr./ Part-No.: 0867 591004 Fitting Instruction for "Neat Seam Beginning" 0791 867708 0867 591004 Umbau Vorsicht Verletzungsgefahr! Schalten Sie den Hauptschalter aus und ziehen Sie den Netzstecker, bevor sie mit dem Einbau beginnen. Der Einbau darf nur von qualifizierten Technikern durchgeführt werden.
- Page 3 Anbauanleitung für Teilesatz "Sauberer Nahtanfang" Teile-Nr./ Part-No.: 0867 591004 Fitting Instruction for "Neat Seam Beginning" 0791 867708 0867 591004 Aussparung im Taster anbringen – Schrauben 1 herausdrehen. – Tasterleiste 2 abnehmen. – Aufsparung 3 am Taster herstellen (siehe Skizze). Blatt: Ausgabe/Edition: Änderungsindex Printed in Germany...
- Page 4 Anbauanleitung für Teilesatz "Sauberer Nahtanfang" Teile-Nr./ Part-No.: 0867 591004 Fitting Instruction for "Neat Seam Beginning" 0791 867708 0867 591004 Taster und neue Fadenspannungsplatte montieren – Leitungen 2 und 3 im Taster 1 verlegen. – Leitungen mit Kabelbinder 4 bündeln. – Druckluftschläuche 5 und 6 an der neuen Fadenspannungsplatte 7 anschließen.
- Page 5 Anbauanleitung für Teilesatz "Sauberer Nahtanfang" Teile-Nr./ Part-No.: 0867 591004 Fitting Instruction for "Neat Seam Beginning" 0791 867708 0867 591004 – Deckel 2 abschrauben. – Armdeckel 1 abschrauben. – Schrauben 3 am Bedienfeldhalter 4 lösen. – Kabel 5 von der Spannungsplatte hinter dem Bedienfeld zur Platine 6 verlegen.
- Page 6 Anbauanleitung für Teilesatz "Sauberer Nahtanfang" Teile-Nr./ Part-No.: 0867 591004 Fitting Instruction for "Neat Seam Beginning" 0791 867708 0867 591004 Kabel entfernen Das Kabel vom Anschluss “ST2” an der Steuerung zum Anschluss “X11” auf der Leiterplatte muss demontiert und durch den mitgelieferten Kabelbaum ersetzt werden.
- Page 7 Anbauanleitung für Teilesatz "Sauberer Nahtanfang" Teile-Nr./ Part-No.: 0867 591004 Fitting Instruction for "Neat Seam Beginning" 0791 867708 0867 591004 Neuen Kabelbaum montieren – Neuen Kabelbaum 2 durch den Tischplattenausschnitt zum Oberteil verlegen. Der Stecker x1 muss unter der Tischplatte liegen. –...
- Page 8 Anbauanleitung für Teilesatz "Sauberer Nahtanfang" Teile-Nr./ Part-No.: 0867 591004 Fitting Instruction for "Neat Seam Beginning" 0791 867708 0867 591004 – Den großen Stecker ST2 an Buchse A der Steuerung anschließen. – Den kleinen Stecker B18 an der Buchse B18 anschließen. Blatt: Ausgabe/Edition: Änderungsindex...
- Page 9 Anbauanleitung für Teilesatz "Sauberer Nahtanfang" Teile-Nr./ Part-No.: 0867 591004 Fitting Instruction for "Neat Seam Beginning" 0791 867708 0867 591004 3.6 Steuerungsbox montieren – Zuleitung 1 zur Steuerung 5 durch den Kabelkanal 2 verlegen. – Drehschalter 4 in der Box auf Stellung “2" einstellen. –...
- Page 10 Anbauanleitung für Teilesatz "Sauberer Nahtanfang" Teile-Nr./ Part-No.: 0867 591004 Fitting Instruction for "Neat Seam Beginning" 0791 867708 0867 591004 Nadelfaden einfädeln – Nadelfaden durch die Führung 1 fädeln. – Faden durch die Vorspannung 2 fädeln. – Faden durch die Fadenklemme 3 führen. –...
- Page 11 Anbauanleitung für Teilesatz "Sauberer Nahtanfang" Teile-Nr./ Part-No.: 0867 591004 Fitting Instruction for "Neat Seam Beginning" 0791 867708 0867 591004 Fadenlänge einstellen Die Länge des aus dem Nähgut herausstehenden Oberfadens ist mit dem Wegbegrenzer 1 einstellbar. Die Länge soll ca 5 - 6 mm betragen. –...
- Page 12 Anbauanleitung für Teilesatz "Sauberer Nahtanfang" Teile-Nr./ Part-No.: 0867 591004 Fitting Instruction for "Neat Seam Beginning" 0791 867708 0867 591004 Einstellungen an der Steuerung vornehmen Voraussetzung: Softwarestand 5321 K oder höher Kann über den Parameter 179 abgefragt werden. Falls der Softwarestand geringer ist als K, eine neue Steuerungssoftware aufspielen (siehe Bedienungsanleitung zum Nähantrieb).
- Page 13 Anbauanleitung für Teilesatz "Sauberer Nahtanfang" Teile-Nr./ Part-No.: 0867 591004 Fitting Instruction for "Neat Seam Beginning" 0791 867708 0867 591004 Kit components Before beginning the installation: Please check whether all the components of the kit have been correctly delivered. The kit 0867 591004 consists of the following components: Component Parts number 1 x Thread tensioner plate...
- Page 14 Anbauanleitung für Teilesatz "Sauberer Nahtanfang" Teile-Nr./ Part-No.: 0867 591004 Fitting Instruction for "Neat Seam Beginning" 0791 867708 0867 591004 Conversion Caution: Risk of injury! Turn off the main switch and pull out the mains plug before performing the conversion task. The fitting of the kit must be carried out by qualified technicians only.
- Page 15 Anbauanleitung für Teilesatz "Sauberer Nahtanfang" Teile-Nr./ Part-No.: 0867 591004 Fitting Instruction for "Neat Seam Beginning" 0791 867708 0867 591004 Effectuating a notch on the keypad – Unscrew screws 1. – Take off the keypad 2. – Effectuate the notch 3 on the keypad (see sketch). Blatt: Ausgabe/Edition: Änderungsindex...
- Page 16 Anbauanleitung für Teilesatz "Sauberer Nahtanfang" Teile-Nr./ Part-No.: 0867 591004 Fitting Instruction for "Neat Seam Beginning" 0791 867708 0867 591004 Mounting the keypad and the new thread tensioner plate – Run the cables 2 and 3 through the keypad 1. – Tie the cables with the cable tie 4.
- Page 17 Anbauanleitung für Teilesatz "Sauberer Nahtanfang" Teile-Nr./ Part-No.: 0867 591004 Fitting Instruction for "Neat Seam Beginning" 0791 867708 0867 591004 – Unscrew the cover 2. – Unscrew the arm cover 1. – Loosen the screws 3 on the operating panel holder 4. –...
- Page 18 Anbauanleitung für Teilesatz "Sauberer Nahtanfang" Teile-Nr./ Part-No.: 0867 591004 Fitting Instruction for "Neat Seam Beginning" 0791 867708 0867 591004 Removing the cable The cable that runs from the output “ST2” on the control unit to the input “X11” on the PCB must be dismantled and replaced by the cable harness that is part of the kit.
- Page 19 Anbauanleitung für Teilesatz "Sauberer Nahtanfang" Teile-Nr./ Part-No.: 0867 591004 Fitting Instruction for "Neat Seam Beginning" 0791 867708 0867 591004 Mounting the new cable harness – Run the new cable harness 2 through the table top cutout to the machine head. The plug x1 has to be underneath the table top.
- Page 20 Anbauanleitung für Teilesatz "Sauberer Nahtanfang" Teile-Nr./ Part-No.: 0867 591004 Fitting Instruction for "Neat Seam Beginning" 0791 867708 0867 591004 – Connect the big plug ST2 to the bush A of the control unit. – Connect the small plug B18 to the bush B18. Blatt: Ausgabe/Edition: Änderungsindex...
- Page 21 Anbauanleitung für Teilesatz "Sauberer Nahtanfang" Teile-Nr./ Part-No.: 0867 591004 Fitting Instruction for "Neat Seam Beginning" 0791 867708 0867 591004 3.6 Mounting the control box – Run the cable 1 to the control unit 5 trough the cable channel 2. – Set the rotary switch 4 inside the box to position “2".
- Page 22 Anbauanleitung für Teilesatz "Sauberer Nahtanfang" Teile-Nr./ Part-No.: 0867 591004 Fitting Instruction for "Neat Seam Beginning" 0791 867708 0867 591004 Threading the needle thread – Thread in the needle thread through threading guide 1. – Conduct the through the pre-tensioner 2. –...
- Page 23 Anbauanleitung für Teilesatz "Sauberer Nahtanfang" Teile-Nr./ Part-No.: 0867 591004 Fitting Instruction for "Neat Seam Beginning" 0791 867708 0867 591004 Setting the thread length The length of the protruding needle thread can be set with the stroke limitator 1. The length should be about 5 to 6 mm. –...
- Page 24 Anbauanleitung für Teilesatz "Sauberer Nahtanfang" Teile-Nr./ Part-No.: 0867 591004 Fitting Instruction for "Neat Seam Beginning" 0791 867708 0867 591004 Effectuating the settings on the control unit Prerequisite: Software level 5321 K or higher Can be checked with parameter 179. In case the software level is lower than K load a new control software (see operating instructions for the sewing drive).
