NETGEAR ProSafe JGS524 v2 Installationsanleitung

ProSafe® 16- oder 24-Port Gigabit Switch JGS516 v2 oder
JGS524 v2
Lieferumfang
Überprüfen Sie, ob alle Produkte in der Verpackung enthalten sind. Lieferumfang:
• ProSafe® 16- oder 24-Port Gigabit Switch JGS516 v2 oder JGS524 v2
• Netzkabel mit landesspezifischem Stecker
• Selbstklebende Gummifüße
• Haltewinkel und Hardware für die Installation in einem Rack
• Installationsanleitung (dieses Dokument)

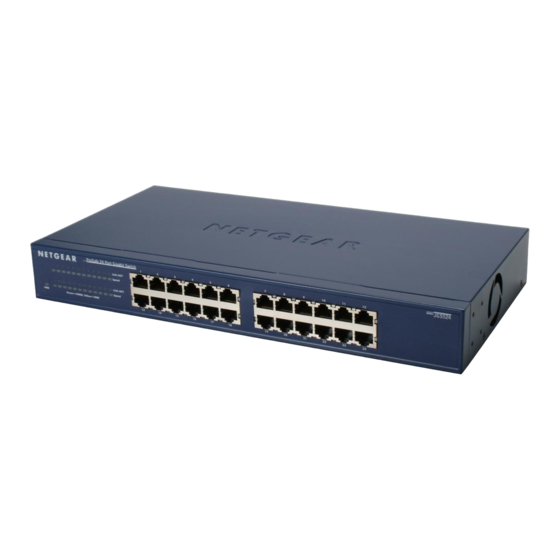

Vorderansicht
24-Port Gigabit beim JGS524 v2,
LEDs
(oder 16 beim JGS516 v2)
Der Switch unterstützt Verbindungen mit 10 MBit/s, 100 MBit/s und 1000 MBit/s. Bei
der Verwendung von Gigabit-Ethernet (1000 MBit/s) sendet der Switch Dateien
aufgrund der Duplex-Eigenschaft der einzelnen Verbindungen mit einer
Geschwindigkeit von bis zu 2000 MBit/s innerhalb des Netzwerks. Der Switch
unterstützt Durchgangs- oder Crossover-Netzwerkkabel. Jeder Port des Switches
konfiguriert sich selbst entsprechend dem angeschlossenen Netzwerkkabel. Je
nach Modell können Sie den Switch verwenden, um bis zu 24 bzw.
16 Netzwerkgeräte, wie z. B. Computer, Dateiserver, Drucker, Router, Switches
oder Hubs zu verbinden.
Installation
Installationsanleitung
Geschätzte Installationszeit: 5–10 Minuten.
Auswählen des Standorts
Wählen Sie einen Standort für den Switch. Am besten eignen sich ebene Flächen
oder ein 19-Zoll-Rack.
Vergewissern Sie sich, dass der Standort
• keinem direkten Sonnenlicht ausgesetzt ist und sich nicht in unmittelbarer Nähe
eines Heizkörpers oder Heizlüfters befindet.
• genügend Platz bietet. An jeder Seite des Switches sollten mindestens 5 cm
Platz sein.
• gut belüftet ist (vor allem, wenn er sich in einem geschlossenen Schrank
befindet).
Installieren des Switches
1. Für jedes Gerät, das Sie an den Switch anschließen möchten, benötigen Sie
ein verbessertes Netzwerkkabel (Kategorie 5e) mit RJ-45-Steckern. Die
Netzwerkkabel dürfen maximal 100 Meter lang sein.
2. Sie können den Switch auf einer ebenen Fläche oder in einem 19-Zoll-Rack
installieren.
• Ebene Fläche. Im Lieferumfang des Switches sind vier selbstklebende Füße
enthalten. Kleben Sie die Füße an die dafür vorgesehenen Stellen an der
Unterseite des Switches. Die Füße dienen der Dämpfung von
Erschütterungen und Vibrationen.
• Installation in einem Rack. Befolgen Sie die Anweisungen im Abschnitt
„Installation in einem 19-Zoll-Rack".
Überprüfen der Kabelverbindungen
Bevor Sie den Switch an eine Stromquelle anschließen, sollten Sie Folgendes
überprüfen:
1. Untersuchen Sie das Gerät sorgfältig.
2. Stellen Sie sicher, dass alle Kabel korrekt angeschlossen sind.
3. Überprüfen Sie die Kabel auf Beschädigungen, die eine Gefährdung der
Sicherheit darstellen könnten.
4. Stellen Sie sicher, dass alle Geräte sicher installiert wurden.
Installation in einem 19-Zoll-Rack
Verwenden Sie das im Lieferumfang
des Switches enthaltene Montageset
für die Installation des Switches in
einem Rack.
1. Befestigen Sie die Haltewinkel
mithilfe der Kreuzschlitzschrauben
an den Seiten des Switches.
Ziehen Sie die Schrauben mit
einem Kreuzschlitzschraubendre-
her Nr. 1 fest.
2. Richten Sie die Haltewinkel auf
die Löcher im Rack aus.
Befestigen Sie die Haltewinkel
mithilfe zweier Schrauben und
Unterlegscheiben am Rack.
Ziehen Sie die Schrauben fest.
Fehlerbehebung
Mithilfe dieser LEDs können Sie Hardwarefehler erkennen.
Die Power-LED leuchtet nicht.
Es besteht keine Stromzufuhr zum Switch.
• Stellen Sie sicher, dass das Stromkabel sicher mit dem Switch verbunden ist.
• Überprüfen Sie, ob das Stromkabel an einer funktionierenden Steckdose
angeschlossen ist. Wenn es an eine Steckerleiste angeschlossen ist,
vergewissern Sie sich, dass diese eingeschaltet ist. Überprüfen Sie ggf. die
Stellung des Steckdosenschalters.
