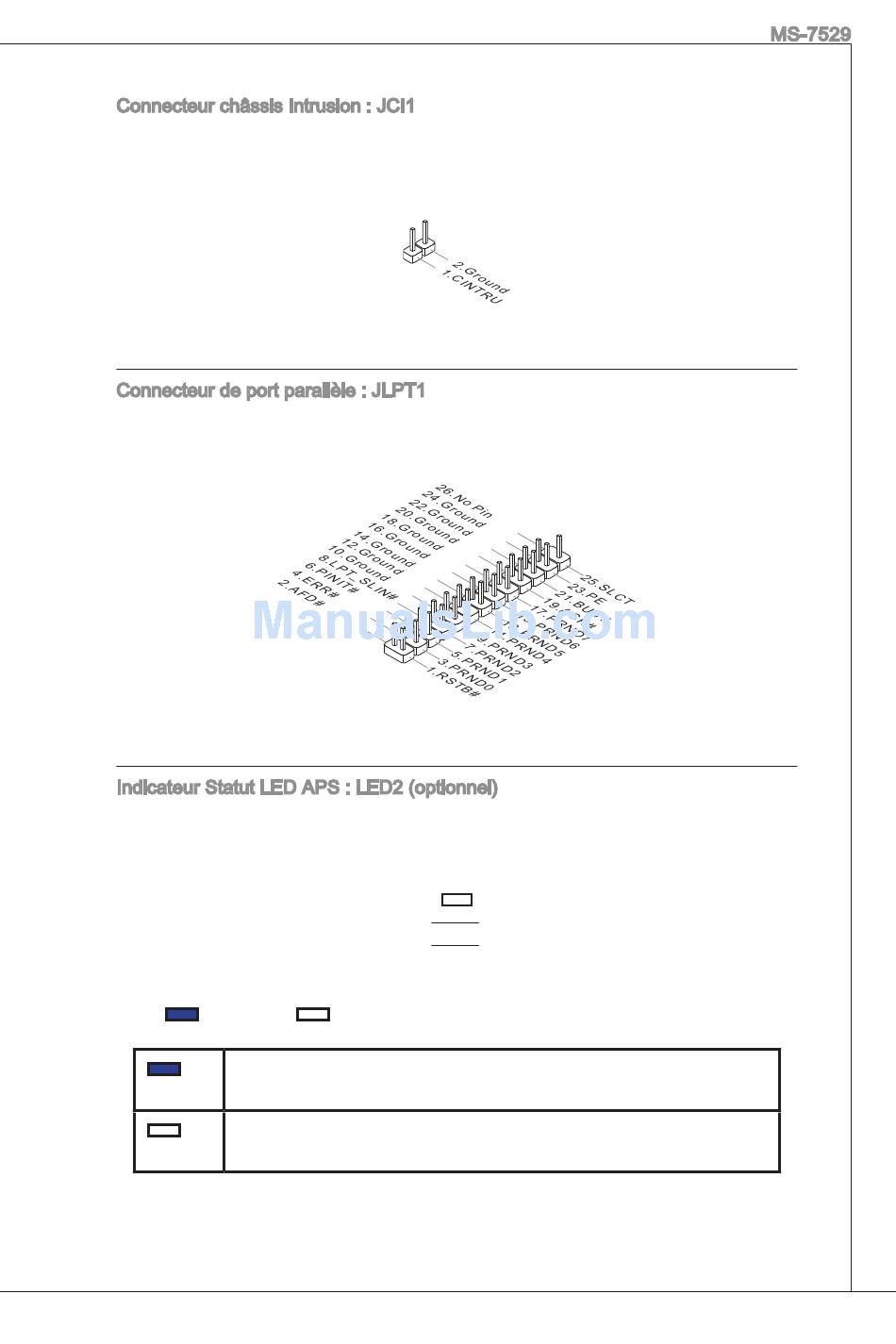

Connecteur châssis intrusion : JCi
Ce connecteur est connecté à un câble châssis instrusion switch. Si le châssis
est ouvert, l'interrupteur en informera le système, qui enregistrera ce statut et
affichera un écran d'alerte. Pour effacer ce message d'alerte, vous devez entrer
dans le BioS et désactiver le record.
Connecteur de port parallèle : JLPt
Ce connecteur sert à connecter un support de port parallèle optionnel. Le port
parallèle est un port d'imprimante standard qui supporte les modes enhanced
Parallel Port (ePP) et extended Capabilities Parallel Port (eCP).
indicateur Statut Led aPS : Led2 (optionnel)
Le aPS (active Phase Switching) Led indique le mode actuel du phase
d'alimentation du CPu. Suivez les instructions suivantes pour le lire.
: on
Led2 s'allume bleu lorsque le CPu est au mode d'alimentation
de phase 2 ou 3.
Led2 devient sombre lorsque le CPu est au mode d'alimenation
de phase .
Led2
: oFF
MS-7529
