Brizo Odin Sensori T66T0 Series Manual
Hide thumbs
Also See for Odin Sensori T66T0 Series:
- Manual (22 pages) ,
- Quick start manual (8 pages) ,
- Installation instructions manual (22 pages)
Related Manuals for Brizo Odin Sensori T66T0 Series
Summary of Contents for Brizo Odin Sensori T66T0 Series

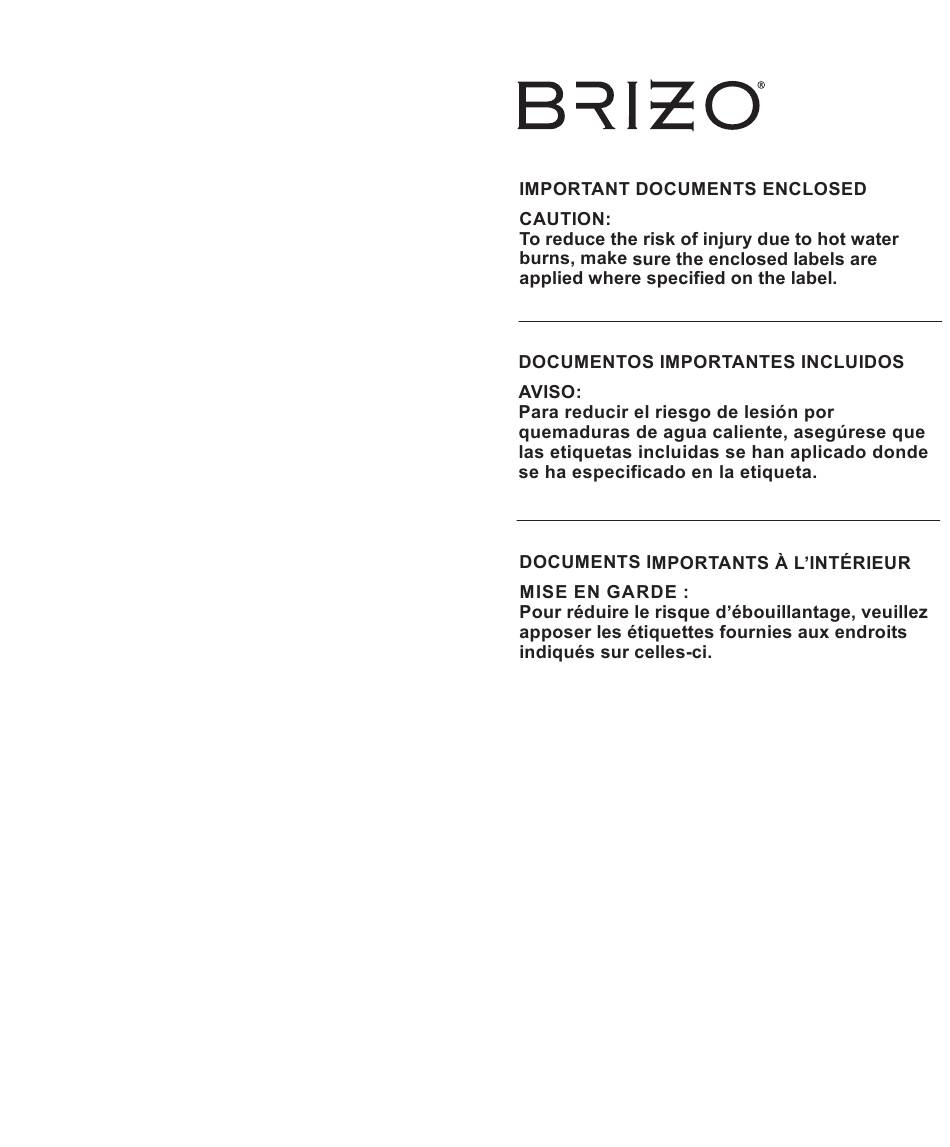

- Page 2 (such as when a dishwasher or washing machine is in use BRIZO. This valve is designed to reduce the risk of injury due to inlet pressure or while you are taking a shower). After installation, verify that the temperature...
- Page 3 Valve Trim T66T0_______ Register Online www.brizo.com/customer-support/product-registration To reference replacement parts and access additional technical documents and product info, visit www.brizo.com 1-877-345-BRIZO (2749) www.brizo.com/customer-support Read all instructions prior to installation. CAUTION Failure to read these instructions prior to installation may result in personal injury, property damage, or product failure.
- Page 4 (installation contractor, etc.). For purposes of this warranty, the term “multi-family residential application” refers to the purchase of the faucet from an authorized Brizo seller by a purchaser who owns but does not live in the residential dwelling in which the faucet is initially installed, such as in a rented or leased single unit or multi-unit detached home (duplex or townhome), or a condominium, apartment building or community living center.
- Page 5 Note: The Sensori Thermostatic Valve ® rough must be installed before installing the trim. Turn off water supplies from main or Locate “V” (1) on cartridge sleeve and “V” inlet stops (1). Remove notch (2) on valve body (3). Align the “Vs” plasterguard (2), bonnet nut (3) and test cap and press sleeve and cartridge assembly (4) from the body.
- Page 6 IMPORTANT: The Rotational Limit Stop is used to limit the amount in the water stream. If the water temperature is above of hot water available such that, if set properly, the 120°F, the Rotational Limit Stop must be repositioned user will not be scalded if the handle accidentally is clockwise to decrease valve outlet water temperature to rotated all the way to “hot”...
- Page 7 D2: Handle with Side Screw thickness. To reference replacement parts Select legacy models have a plastic insert visit www.brizo.com. (8) inside the bottom of the handle. For those models, verify the plastic insert is inside the If your model requires a spacer (3), install handle.
- Page 8 Maintenance Cleaning and Care If you notice reduced flow or the outlet Care should be given to the cleaning of this temperature fluctuating, the cartridge screens product. Although its finish is extremely durable, may need cleaned. To clean the cartridge it can be damaged by harsh abrasives or polish.
- Page 9 Página 4 y si todavía no está seguro, ajuste de la temperatura no está apropiadamente fijo o llámenos al 1-877-345-BRIZO (2749). si cambia la temperatura del agua caliente después de hacer los ajustes o si los cambios del agua de entrada son por los cambios estacionales.
- Page 10 Kitchen & Bath Company puede, a su exclusivo criterio, utilizar piezas o productos nuevos, reacondicionados o recertificados para dicha reparación o reemplazo. Si la reparación o el reemplazo no es práctico, Brizo Kitchen & Bath Company puede optar por reembolsar el precio de compra a cambio de la devolución del producto.
- Page 11 Nota: la tubería preliminary de la válvula Ubique la “V” (1) en la manga del cartucho termostática Sensori® debe instalarse antes y la muesca “V” (2) en el cuerpo de la vál- de instalar los accesorios. vula (3). Alinee que correspondan las “Vs” unas con las otras y presione la manga y Cierre los suministros de agua de para- el ensamble del cartucho (4) en el cuerpo...
- Page 12 IMPORTANTE: la espiga y gire la manija en dirección contraria a la de las El Tope del Límite Rotacional se usa para limitar manecillas del reloj hasta que la manija pare. la cantidad de agua caliente disponible de manera • Coloque el termómetro en un vaso plástico y sosténgalo que, si ajustado apropiadamente, el usuario no se bajo el chorro de agua.
- Page 13 (8) dentro de la parte inferior de la manija. Verifique del grueso de pared. Para referencia de las en estos modelos que el inserto plástico esté dentro piezas de repuesto visite www.brizo.com. de la manija. Con todos los otros modelos que Si su modelo requiere un separador (1), tienen un tornillo de ajuste al costado de la base de instálelo en la manga (2).
- Page 14 Mantenimiento Limpieza Y Cuidado De Su Llave Si nota el flujo de agua reducido o que la temperatura del agua de salida fluctúa, los Tenga cuidado al ir a limpiar este producto. filtros o telas metálicas del cartucho necesitan Aunque su acabado es sumamente durable, limpiarse.
- Page 15 S’enregistrer en ligne www.brizo.com/customer-support/product-registration Pour obtenir la référence des pièces de rechange ainsi que pour avoir accès à d’autres documents techniques et renseignements sur le produit, allez à www.brizo.com 1-877-345-BRIZO (2749) www.brizo.com/customer-support Veuillez lire toutes les instructions avant l’installation. AVERTISSEMENT L’omission de lire les présentes instructions avant l’installation peut...
- Page 16 Brizo Kitchen & Bath Company pourra, à son entière discrétion, utiliser des pièces ou des produits neufs, remis en état ou recertifiés pour effectuer la réparation ou le remplacement. S’il n’est pas utile de réparer ou de remplacer le produit, Brizo Kitchen & Bath Company pourra rembourser le prix d’achat en échange du produit retourné.
- Page 17 Note : La plomberie brute pour la soupape Localisez le « V » (1) sur le manchon thermostatique Sensori® doit être installée de la cartouche et l’encoche en « V » avant la finition. (2) sur le corps de soupape (3). Faites correspondre les «...
- Page 18 • Faites couler l’eau jusqu’à ce qu’elle soit aussi froide IMPORTANT : que possible. Placez ensuite la manette sur la tige et La butée de température maximale sert à limiter tournez la manette dans le sens horaire jusqu’à ce la quantité d’eau chaude disponible de sorte qu’elle s’arrête.
- Page 19 Pour obtenir la référence des pièces de pression sur celui-ci. rechange, visitez www.brizo.com. D2: Manette avec vis latérale Si votre modèle nécessite une pièce Sur certains anciens modèles, il y a une pièce d’espacement (1), installez-la dans le manchon...
- Page 20 Entretien Instructions De Nettoyage Il faut le nettoyer avec soin. Même si son fini est Si vous constatez une réduction du débit ou extrêmement durable, il peut être abîmé par des une fluctuation de la température de l’eau à la produits fortement abrasifs ou des produits de sortie du robinet, les filtres métalliques de la polissage.
- Page 21 Notes / Notas / Notes 106854 Rev. D...
- Page 22 Notes / Notas / Notes 106854 Rev. D...
