Kohler Sundae Rite-Temp K-R28798-4G-CP Manual

Record your model number:
Noter le numéro de modèle :
1591347-2
Anote su número de modelo:
WARNING: Risk of scalding. High water temperature can cause
severe burns. Set the water temperature at or below 120°F (49°C)
following the adjustment procedure in the valve Installation and User Guide.
Turn OFF the water supplies.
Follow all local plumbing and building codes.

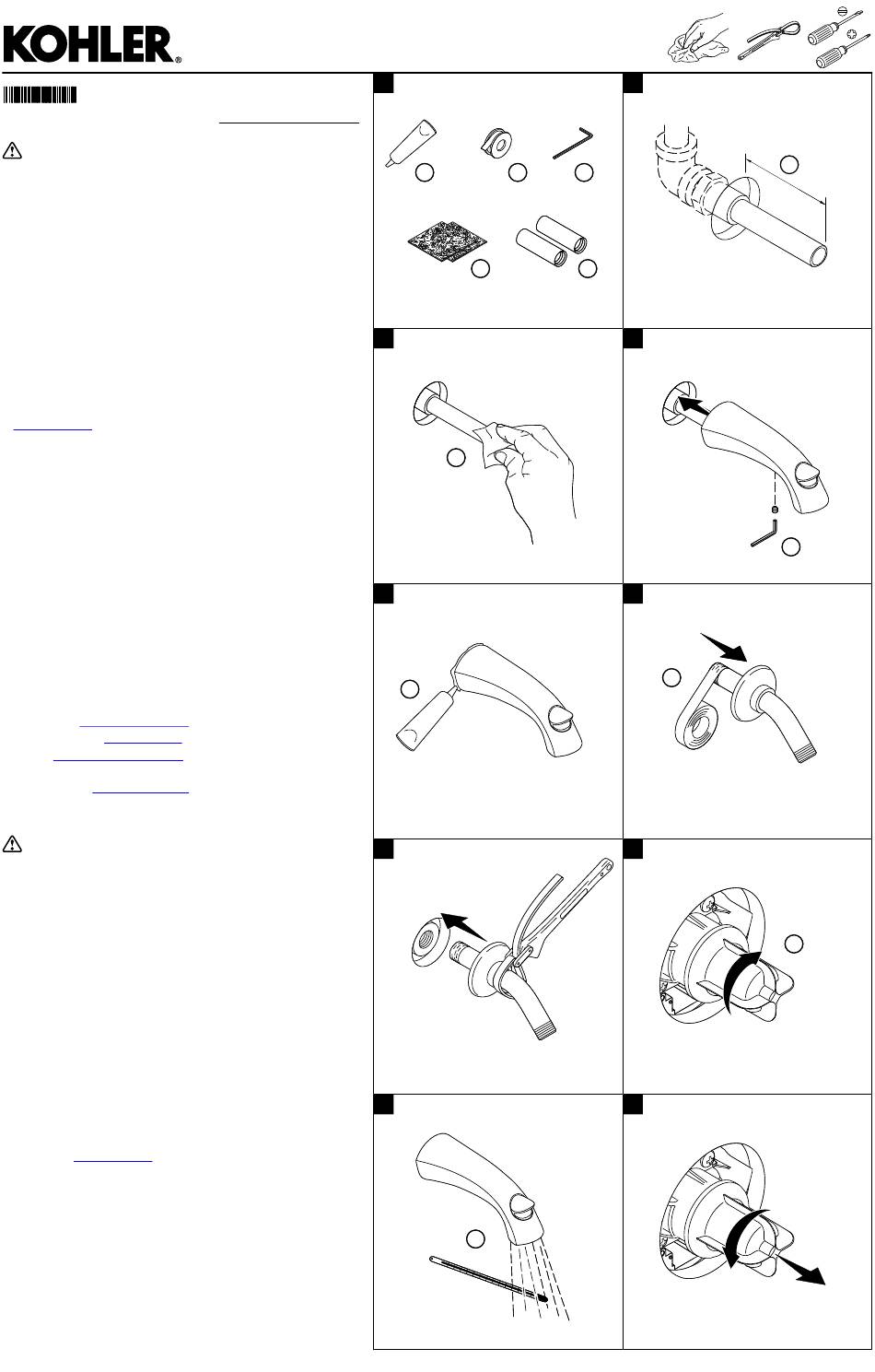

1A. Silicone Sealant
1B. Thread Sealant Tape
1C. 1/8" Hex Wrench
1D. Emery Paper
1E. 1/2" IPS Copper Tube
2A. Slip-Fit Spout: Install the tube 5" (127 mm) from the wall.
3A. Use emery paper to remove burrs. Clean debris.
4A. Loosen the setscrew. Install the spout. Tighten the setscrew.
5A. Apply silicone sealant, leaving a gap at the bottom. Wipe away excess.
6A. Slide the wall plate onto the shower arm. Apply thread sealant tape.
8A. Turn ON the water.
9A. To adjust maximum water temperature, refer to the Homeowners Guide
at www.kohler.com.
11A. Measure "Y" from the finished wall.
12A. Y= 1-15/16" (49 mm) - 2-1/16" (52 mm)
12B. Y= 1-5/16" (33 mm) - 1-15/16" (49 mm)
12C. Do not use.
14A. Fit the faceplate over the valve with the notch down.
15A. Install the handle. For handle adjustment, remove the handle and spline
adapter. Reposition the spline adapter and reinstall the handle. Repeat as
necessary until the handle is aligned.
16A. Run water to remove debris. Apply thread sealant tape. Install the
showerhead.
17A. Maintenance – Clean the Screen: Remove the showerhead and screen
washer.
18A. Maintenance – Clean the Screen: Clean the screen washer, then
reinstall.
Need help? Contact our Customer Care Center.
• USA/Canada: 1-800-4KOHLER (1-800-456-4537) Mexico: 001-800-456-4537
Hours of Operation: Monday-Friday 8:00 AM -5:00 PM (CT)
Languages Spoken: English, Spanish, and translation services are available.
• Service parts: kohler.com/serviceparts
• Care and cleaning: kohler.com/clean
• Patents: kohlercompany.com/patents
This product is covered under the KOHLER ® Faucet Lifetime Limited
Warranty, found at kohler.com/warranty. For a hardcopy of warranty terms,
contact the Customer Care Center.
AVERTISSEMENT : Risque de brûlures. Une température d'eau
élevée peut causer des brûlures graves. Régler la température de l'eau à
120 °F (49 °C) ou moins en suivant la procédure de réglage fournie dans le
guide d'installation et de l'utilisateur de la vanne.
Couper les alimentations en eau.
Respecter tous les codes de plomberie et du bâtiment locaux.
1A. Mastic d'étanchéité à la silicone
1B. Ruban d'étanchéité pour filets
1C. Clé hexagonale de 1/8 po
1D. Papier d'émeri
1E. Tube en cuivre IPS 1/2 po
2A. Bec à ajustement glissant : Installer le tube à 5 po (127 mm) du mur.
3A. Éliminer les ébarbures au papier d'émeri. Nettoyer les débris.
4A. Desserrer la vis d'arrêt. Installer le bec. Serrer la vis d'arrêt.
5A. Appliquer du mastic d'étanchéité à la silicone en laissant un espace à la
base. Essuyer l'excédent.
6A. Glisser la plaque murale sur le bras de douche. Appliquer du ruban
d'étanchéité pour filets.
8A. Ouvrir l'eau.
9A. Pour régler la température maximale de l'eau, se reporter au guide du
propriétaire au www.kohler.com.
11A. Mesurer « Y » à partir du mur fini.
12A. Y= 1-15/16 po (49 mm) - 2-1/16 po (52 mm)
12B. Y= 1-5/16 po (33 mm) - 1-15/16 po (49 mm)
12C. Ne pas utiliser.
14A. Engager le plateau de montage sur la vanne avec l'encoche tournée vers
le bas.
15A. Installer la poignée. Pour un ajustement de la poignée, retirer la poignée
et l'adaptateur cannelé. Repositionner l'adaptateur cannelé et réinstaller la
poignée. Répéter au besoin jusqu'à ce que la poignée soit alignée.
16A. Faire couler l'eau pour éliminer les débris. Appliquer du ruban
d'étanchéité pour filets. Installer la pomme de douche.
1591347-2 - B
1
A A B B
D D
3
A A
5
A A
7
9
A A
1
2
C C
E E
4
6
A A
8
10
A A
A A
A A
