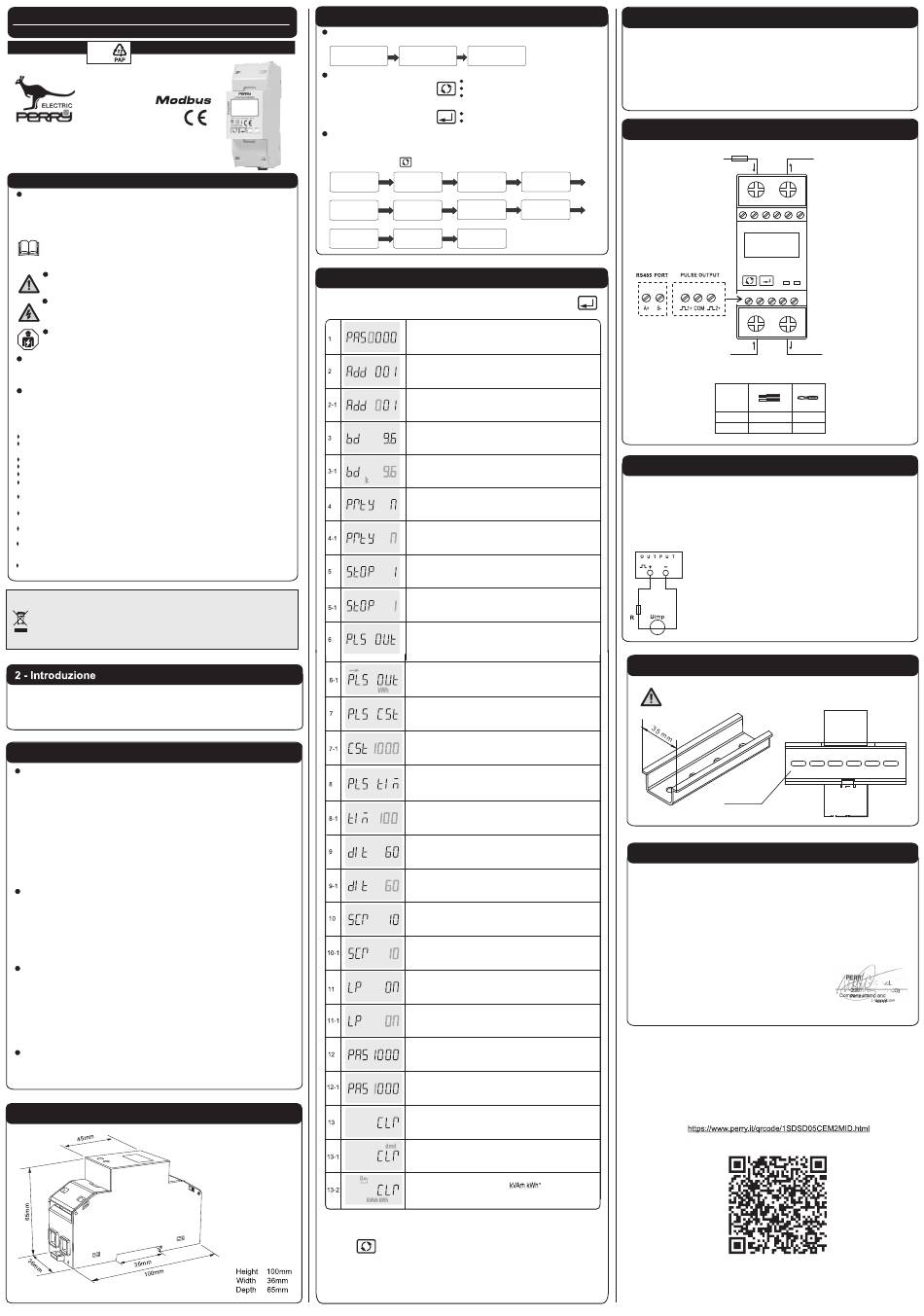

Perry Electric 1SDSD05CEM2MID Quick Start Manual

CONTATORE DI ENERGIA MONOFASE
a guida DIN a due fili
&
PE - DESDNN016 06/24
PERRY ELECTRIC Srl
Via Milanese, 11
22070 VENIANO (C ) O
ITALY - www.perry.it
1SDSD05CEM2MID
1- Istruzioni di sicurezza
Informazioni per la sicurezza personale
Il presente manuale non contiene tutte le misure di sicurezza per il funzionamento
dell'apparecchiatura (modulo, dispositivo), perché le particolari condizioni operative e i requisiti
dei codici o dei regolamenti locali possono richiedere ulteriori misure. Tuttavia, contiene
informazioni che devono essere lette per la sicurezza personale ed evitare danni alle cose.
Queste informazioni sono evidenziate da un triangolo di avvertenza.
Si raccomanda di leggere attentamente le presenti istruzioni di installazione ed uso e
conservarle per future consultazioni.
Il costruttore si riserva la facoltà di introdurre tutte le modifiche tecniche e costruttive che
riterrà necessarie senza obbligo di preavviso.
Avvertenza
Il mancato rispetto delle istruzioni può causare morte, gravi lesioni o notevoli danni
alle cose.
Attenzione
Pericolo di scosse elettriche: la mancata applicazione delle necessarie precauzioni di
sicurezza può causare morte, gravi lesioni o notevoli danni alle cose.
Personale qualificato
L'installazione ed il collegamento elettrico del conta
eseguiti solo da elettricista qualificato ed in conformità alle norme e leggi vigenti.
Uso per lo scopo previsto
L'apparecchio (modulo, dispositivo) può essere usato solo per l'applicazione specificata nel
catalogo e nel manuale d'uso.
Trattamento corretto
Presupposto per un funzionamento perfetto e affidabile del prodotto è la corretta esecuzione delle
operazioni di trasporto, immagazzinaggio, installazione, assemblaggio, uso e manutenzione.
Quando si utilizza l'apparecchiatura elettrica, alcune
automaticamente tensioni pericolose. Un trattamento improprio può quindi causare gravi lesioni o
danni alle cose.
Usare per il montaggio solo attrezzi dotati di isolamento .
Assicurarsi di aver tolto l'alimentazione di rete
all'installazione o alla manutenzione.
Posizionare il contatore solo in ambienti asciutti.
Non montare il contatore in un'area esplosiva né esporlo a polvere, muffa e insetti.
Assicurarsi che i cavi usati siano adatti alla corrente massima usata dal contatore.
Assicurarsi che i cavi siano collegati correttamente prima di attivare la corrente/tensione al
contatore.
Non toccare i morsetti di collegamento del contatore direttamente a mani nude, con metallo, o
altro materiale conduttore perché si possono subire scosse elettriche.
Assicurarsi che la copertura di protezione dei morsetti sia correttamente posizionata dopo
l'installazione.
Le operazioni di installazione, manutenzione e riparazione devono essere svolte solo da
personale qualificato.
Non rompere mai i sigilli e aprire la copertura anteriore perché la funzionalità del contatore
potrebbe risentirne negativamente. Inoltre una simile azione renderebbe la garanzia nulla e
invalida.
Non lasciare che il contatore cada o subisca urti perché all'interno sono presenti componenti
ad alta precisione che potrebbero rompersi.
SMALTIMENTODIVECCHIAPPARECCHIELETTRICI EDELETTRONICI
Questo simbolo sul prodotto o sul suo imballo indica che questo prodotto non può essere trattato come rifiuto domestico. Al contrario,
dovràessereportatoadunpuntodiraccoltadeterminatoperilriciclaggiodegliapparecchielettriciedelettronici,comeadesempio:
-puntivendita,nelcasosiacquistiunprodottonuovosimileaquellodasmaltire;
-puntidiraccoltalocali(centridiraccoltarifiuti,centrilocalidiriciclaggio,ecc...).
AssicurandoVi che il prodotto sia smaltito correttamente, aiuterete a prevenire potenziali conseguenze negative per l'ambiente e la
salute, che potrebbero essere causate da un inadeguato smaltimento di questo prodotto. Il riciclaggio dei materiali aiuterà a conservare
le risorse naturali. Per informazioni più dettagliate riguardo il riciclaggio di questo prodotto, contattate per cortesia il Vs. ufficio locale, il
Vs.serviziodismaltimentorifiutidomesticioilnegoziodoveaveteacquistatoquestoprodotto.
1SDSD05CEM2MID con schermo LCD retroilluminato bianco per una lettura perfetta viene utilizzato
per misurare applicazioni monofase in ambito residenziale e di pubblica utilità.
L'unità misura visualizza vari parametri elettrici importanti e fornisce una porta di comunicazione
per la lettura e il monitoraggio a distanza. La misurazione bidirezionale dell'energia rende l'unità una
buona scelta per la misurazione dell'energia solare fotovoltaica.
3 - Dati tecnici
Specifiche
230V~
Tensione AC (Un)
Intervallo di tensione 80% ÷ 120% Un
Corrente di base Ib (Iref) 10A
100A
Corrente massimo (Imax)
Corrente minima (Imin) 0.5A
Corrente di avviamento 0.4% of Ib (Iref)
＜2W/10VA
Consumo di energia
Frequenza
50Hz (MID)
Resistenza alla tensione AC
4KV per 1 minuto
Tenuta alla tensione impulsiva
6KV~1.2uS forma d'onda
Resistenza alla sovracorrente 30Imax for 0.01s
Uscita impulsiva 1
1000/100/10/1 imp/Exp/kWh/kVArh(configurabile)
Uscita impulsiva 2
1000imp/kWh (default) per l'importazione kWh
Schermo LCD con retroilluminazione bianca
Massima lettura
999999.9kWh/kVArh+/-
Accuratezza
Tensione 0,5% dell'intervallo massimo
Corrente 0,5% del nominale
Frequenza
0,2% della media frequenza
Fattore di potenza
1% dell'unità
Potenza attiva 1% della portata massima
Potenza reattiva 1% della portata massima
Potenza apparente
1% della portata massima
Energia attiva Classe B EN50470-1/3 (versione MID) Classe 1 IEC 62053-21
Energia reattiva Classe 2 IEC 62053-23
Ambiente
Temperatura di esercizio da - 25 °C a + 55 °C
Temperatura di stoccaggio e trasporto da -40°C a +70°C
Temperatura di riferimento 23°C ± 2°C
Categoria di installazione CATIII
Umidità relativa da 0 a 95% senza condensa
Altitudine
fino a 2000m
Tempo di riscaldamento 5s
Ambiente meccanico M1
Ambiente elettromagnetico
E2
Grado di inquinamento 2
Meccanica
Dimensioni e guida Din 36x100x65 (LxAxP) DIN 43880
Montaggio
barra DIN 35mm
Grado di protezione IP51 ( Installazione da interno)
Materiale Autoestinguente UL94V-0
4 - Dimensioni
5 - Funzionamento
Informazioni del display
Quando si accende il dispositivo si inizializzerà ed eseguirà l'autocontrollo.
ITALIANO
Schermo
completo
Funzioni pulsanti
Sul pannello anteriore
MID
si trovano 2 pulsanti
Scorrimento del display tramite pulsante
Dopo l'inizializzazione e il programma di autocontrollo, lo strumento visualizza i valori misurati.
La pagina predefinita è kWh totali. Se l'utente desidera verificare altre informazioni, deve premere
il pulsante di scorrimento
kWh Totali
Tensione
Max. potenza
attiva richiesta
6 - Modalità di configurazione
Per accedere alla modalità di configurazione, l'utente deve tenere prem
per 3 secondi.
tore di energia devono essere
parti della stessa conducono
230V prima di procedere
2 mod. DIN
Per uscire alla modalità di configurazione, l'utente deve tenere prem
il pulsante
Test di
V ersion Software e
autoverifica
Pulsante Scorrere le pagine delle informazioni
Modificare l'opzione in modalità di configurazione
«Scorri»
:
Uscire dalla modalità di configurazione
Pulsante
Accesso dalla modalità di configurazione
« Invi o»
Conferma
sul pannello frontale.
kWh ripristinabili kw h importato kWh esportato
W VA
Corrente
Power Factor
Frequenza
(Fattore di Potenza)
uto il pulsante
PASSWORD
Per accedere alla modalità di configurazione, viene richiesta la conferma
della password. Premere il pulsante "Scorri" per modificare e
"Invio" per confermare. Password predefinita: 1000
Indirizzo ID
L'ID predefinito è 001
Intervallo: 001 247 ÷
Tenere premuto il pulsante "Invio", la prima cifra lampeggia. Premere il pulsante
"Scorri" per modificare il valore. Dopo aver scelto il nuovo valore dell'indirizzo,
l'utente deve tener premuto il pulsante "Invio" per confermare l'impostazione.
Velocità di trasmissione
Valore predefinito: 9600bps
Intervallo: 2400, 4800, 9600,19200,38400 bps.
Te nere premuto il pulsante "Invio", la cifra grigia lampeggia. Premere
il pulsante "Scorri" per modificare il valore. Dopo aver scelto la nuova
velocità di trasmissione, l'utente deve tener premuto il pulsante "Invio"
per confermare l'impostazione.
Parità
Impostazione predefinita: N = Nessuna
Opzione: N = Nessuno, E = Pari, O = Dispari
T enere premuto il pulsante "Invio", la parte grigia lampeggerà. Premere il
pulsante «Scorri" per modificare l'opzione. Dopo aver scelto la nuova Parità,
l'utente deve tener premuto il pulsante "Invio" per confermare l'impostazione.
Bit di Stop
Predefinito: 1
Opzione: 1, 2
Tenere premuto il pulsante "Invio", la parte letta lampeggerà. Premere il
pulsante "Scorri" per modificare l'opzione. Dopo aver scelto il bit di Stop,
l'utente deve tener premuto il pulsante "Invio" per confermare l'impostazione.
Uscita a impulsi
Impostazione predefinita: kWh esportati
Opzioni: kWh / kVArh / Imp. kWh / Exp.kWh / Imp.kVArh / Exp.kVArh
Tenere premuto il pulsante "Invio", la parte grigia lampeggia. Premere il
pulsante "Scorri" per modificare l'opzione. Dopo aver scelto la nuova opzione
di uscita a impulsi, l'utente deve tener premuto il pulsante "Invio" per
confermare l'impostazione.
Costante di impulso
Predefinito: 1000
Opzione: 1000 / 100 / 10 / 1
Tenere premuto il pulsante "Invio", la parte grigia lampeggia. Premere il
pulsante «Scorri" per modificare l'opzione. Dopo aver scelto la nuova opzione
Costante di impulso, l'utente deve tener premuto il pulsante "Invio"
per confermare l'impostazione.
Durata dell'impulso
Predefinito: 100 mS
Opzione: 200/100/60 mS
Premere il pulsante "Invio", la parte grigia lampeggia. Premere il pulsante
"Scorri" per modificare l'opzione. Dopo aver scelto la nuova opzione
Durata impulso, l'utente deve tener premuto il pulsante "Invio" per
confermare l'impostazione.
Tempo di integrazione della «Max potenza attiva richiesta»
Impostazione predefinita: 15 minuti
Opzione: 5 / 10 / 15 / 30 / 60 / OFF
Tenere premuto il pulsante "Invio", la parte grigia lampeggia. Premere
il pulsante "Scorri" per modificare l'opzione. Dopo aver scelto la nuova
opzione DIT, l'utente deve tener premuto il pulsante "Invio" per confermare
l'impostazione.
Intervallo di tempo di scorrimento automatico (0 ÷ 240s)
predefinito: OFF
Opzione: OFF / 5 / 10 / 20 / 30 / 60 / 120 / 240
Tenere premuto il pulsante "Invio", la parte grigia lampeggia. Premere il
pulsante "Scorri" per modificare l'opzione. Dopo aver scelto la nuova opzione
"Scr", l'utente deve tener premuto il pulsante "Invio" per confermare
l'impostazione.
Impostazione della durata retroilluminazione
Predefinito: 60 minuti
Opzione: ON/ 5/ 10/ 30/ 60/ 120/ 0FF
Premere a lungo il pulsante "Invio" per accedere alla modalità di configurazione.
Tenere premuto il pulsante "Invio", la parte grigia lampeggia.
Premere il pulsante "Scorri" per modificare l'opzione. Dopo aver scelto la
nuova opzione "LP", l'utente deve tener premuto il pulsante "Invio"
per confermare l'impostazione.
Password
Predefinito: 1000
Tenere premuto il pulsante "Invio", la parte grigia lampeggia. Premere il
pulsante "Scorri" per modificare il valore. Dopo aver scelto la nuova password,
l'utente deve tener premuto il pulsante "Invio" per confermare l'impostazione.
Azzera
Tenere premuto il pulsante "Invio" per accedere, premere il pulsante
per selezionare il contatore desiderato da azzerare.
Azzera la "Max potenza attiva richiesta"
Tenere premuto il pulsante "Invio" per confermare l'operazione.
Azzera entrambi i "contatori ripristinabili
Tenere premuto il pulsante "Invio" per confermare l'operazione.
uto per 3 secondi
, oppure attendere 60 sec dall'ultima pressione di un tasto.
7 - Modbus Rs485 per Modbus RTU
Lo strumento fornisce una porta RS485 per la comunicazione remota. Modbus RTU è il protocollo applicato.
Per Modbus RTU, dal menu Configurazione è possibile configurare i seguenti parametri di comunicazione
RS485:
Velocità di trasmissione: 2400, 4800, 9600,19200, 38400bps. Impostazione predefinita: 9600 bps
Parità: NESSUNA (N) / PARI (E) / DISPARI (O)
Bit di stop: 1 o 2
Indirizzo Modbus: da 1 a 247
8 - Schema elettrico
100A
L-in
9
5 6 7 8
5
N-in
Capacità dei morsetti e coppia di serraggio delle viti
Morsetti
Impulso 0.5
Carico
9 - Uscita a impulsi
Il misuratore fornisce due uscite a impulsi. Entrambe le uscite impulsive sono di tipo passivo.
L'uscita impulsiva 1 è configurabile. L'uscita a impulsi può essere impostata per generare impulsi per
rappresentare kWh o kVArh totali/importati/esportati.
La costante dell'impulso può essere impostata per generare 1 impulso per:
0,001(predefinito) / 0,01 / 0,1 / 1 kWh/kVArh.
Ampiezza dell'impulso: 200 / 100 / 60 ms
L'uscita a impulsi 2 non è configurabile. È impostata fissa
La costante è 1000 Imp/kWh.
ATTENZIONE: L'uscita Pul e deve essere alimentata come indicato nello
COM
schema elettrico a sinistra. Rispettare scrupolosamente le polarità e la
modalità di collegamento.
potenziale zero.
Tensione: 5 27 V CC ÷
Corrente max di ingresso: 27 mA CC
10 - Installazione
Il contatore di energia deve essere installato in quadro elettrico
che garantisce un grado di protezione almeno IP51 o maggiore.
Guida DIN
11 - Dichiarazione di conformità (MID)
Il fabbricante, Perry Electric S.r.l.
Via Milanese, 11 - 22070 Veniano (CO) Italia
Tel. +39.031.89441 - www.perry.it
Dichiara sotto la propria responsabilità che il contatore di energia
mod. 1SDSD05CEM 2MID con il seguente campo di misura 230V~, 0.5-10(100)A, 50Hz,
1000imp/kWh è conforme come indicato nel
e soddisfa i requisiti della direttiva 2014/32/UE
dall'Unione Europea
EN50470-1: 2006
EN50470-3: 2006
Numero di identificazione dell'Organismo Notificato: NB0598
07/03/2024
IMPORTANTE: per maggior informazioni tecniche e per
protocollo Modbus, inquadra il QRCODE qui riportato.
"Scorri"
L-out
2
1
7 8 9
6
3 4
«
N-out
÷ 1.5 mm² 0.2 Nm
4 ÷ 25 mm² 2.5 Nm
per kWh importati.
s
Optoaccoppiatore con contatto SPST-NO a
monofase
certificato di esame di tipo 0120/SGS0695
e risponde alle pertinenti norme armonizzate
Perry Electric S.r.l.
Matteo Galimberti
Sales & Marketing Manager
