BPS CLIMA CR22-001 Wiring Diagram

Page 1 Ref.: 1MV.AC3
Fan-coils, Slim terminal units, Medium terminal units, Aerotherms, Air barriers, etc.
CR22 TM + YV1-230V + YV2-230V + SND-A
STD.:
REF.: N°1 MOTORE AC (ASINCRONO) 230Vac~ 3-Velocità
Tenere presente che modifiche elettriche, meccaniche e manomissioni in
genere fanno decadere la garanzia !!
ATTENZIONE: Effettuare correttamente i collegamenti elettrici
Un errato collegamento elettrico provoca la bruciatura dei dispositivi elettrici
dell'unitá !
Morsettiera per collegamento a comando remoto
(Fornita montata sull'unità; Dipende dall'articolo richiesto/ordinato)
X1= (MRS1= Morsettiera tipo "Mamut" IP20); (MRS2=MRS1+TM); (MRS3=MRS1 con coperchio di
X1 chiusura IP40); (MRS4=MRS3+TM); (MRS5=MRS1 dentro scatola elettrica IP55); (MRS6=MRS5+TM).
Standard sono presenti solo i morsetti occupati (PE,1,2...). I morsetti 5,6...n sono presenti solo se
installati i relativi accessori. In alcuni casi i morsetti non occupati possono non essere presenti: in
questi casi mancano i morsetti non occupati (es. 5-6 se non presente TM) mentre i morsetti
successivi mantengono la stessa numerazione (es. il 7 rimane 7).
CR22
T
L N 3 4 5 6 7 8 9 10 11 12 13
IG-2P
L
N
PE
NOTE
OBBLIGATORIO RIFERIRSI AL MANUALE DEL REGOLATORE
Riferimenti - References
L
Fase (linea 230Vac-1Ph) – Phase (230Vac-1Ph line)
N
Neutro – Neutral
PE Terra – Earth
1,2...; a,b...; etc.: Sigle presenti sulle morsettiere e sui dispositivi elettrici - Marks on the terminal board and on the electrical equipments
COMPONENTI STANDARD FORNITI MONTATI
MV
Motore ventilatore asincrono 230Vac (AC)
Com/Min/Med/Max = Comune, Velocità Min/Med/Max del ventilatore
C Condensatore (possibili differenti cablaggi a seconda del modello)
X1
Morsettiera elettrica dell'unità (con terminali lato utente)
X2 Eventuale dispositivo intermedio (es.: Connettore, Autotrasformatore, ecc.)
ACCESSORI (presenti solo se richiesti/ordinati)
TM Termostato di minima temperatura acqua calda
YV1-230V
Valvola batteria principale 230V on/off (4Tubi= freddo)
YV2-230V
Valvola batteria addizionale 230V on/off (4Tubi= caldo)
SND-A Sonda temperatura aria
COMPONENTI NON FORNITI (A CURA DEL CLIENTE);
(opp. Componenti forniti non montati (accessori forniti solo se richiesti/ordinati))
CR Comando remoto (Regolatore)
IG-2p
Interruttore generale magnetotermico differenziale (230Vac, 2 contatti: Fase, Neutro)
Note I componenti dell'impianto elettrico (IG-2P, ecc.) devono essere scelti in funzione
dell'assorbimento elettrico dell'unità (o della sezione/componente) da alimentare.

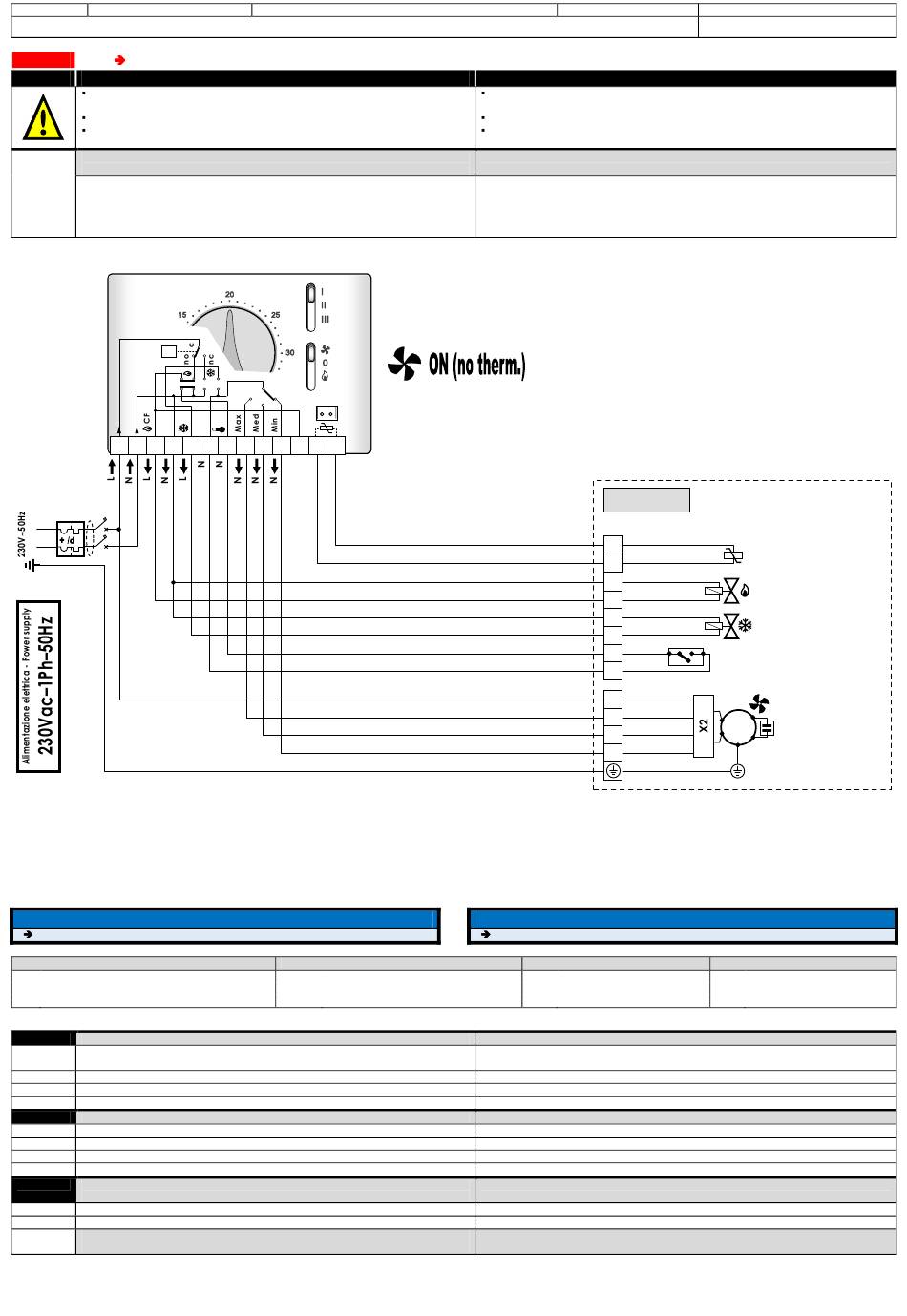

Schema elettrico Regolatore/Unità – Controller/Unit wiring diagram
S.A.
TM
Colori cavi – Wires colours
GNYE
(G/V) Giallo/Verde – (GNYE) Green/Yellow
BN
(MA) Marrone – (BN) Brown
BU (BL) Blu – (BU) Blue
NO.1 AC MOTOR (ASYNCRONOUS) 230Vac~ 3-Speed
Please do not forget that warranty cannot be applied in case of electric,
mechanical and other general modifications !!
ATTENTION: Carry out correctly the electrical connections
A wrong electrical connection causes the burning of the unit electrical
equipments !
Terminal board for connection with the remote control
(Supplied mounted on the unit; Depending on the requested/ordered article)
X1= (MRS1="Mammoth" type terminal board IP20); (MRS2=MRS1+TM); (MRS3=MRS1 with closing cover
IP40); (MRS4=MRS3+TM); (MRS5=MRS1 inside IP55 electrical box); (MRS6=MRS5+TM).
Standards there are only employed terminals (PE, 1.2 ...). The terminals 5,6 ... n are present only if
related accessories are installed. In some cases not employed terminals can also not be present: in
these cases not employed terminals are missing (eg. 5-6 if not present TM) while following terminals
maintain same numbering (eg. 7 remains 7).
UNIT
X1
SND-A BU
92
SND-A BN
91
YV2-230V BU
10
YV2-230V BN
9
YV1-230V BU
8
YV1-230V BN
7
TM BU
6
TM BN
5
Com
Com
4
Max Max
3
Med Med
2
Min
Min
1
PE
GNYE
NOTE
MANDATORY REFERED TO MANUAL OF THE CONTROLLER
Colori cavi – Wires colours
BK
(NE) Nero – (BK) Black
RD
(RO) Rosso – (RD) Red
WH (BI) Bianco – (WH) White
STANDARD EQUIPMENTS SUPPLIED MOUNTED
230Vac Asynchronous fan motor (AC)
Com/Min/Med/Max = Common, Min/Med/Max fan speed (Low, Medium, High)
Capacitor (possible different wiring depending on the model)
Electrical terminal board of the unit (with user side terminals)
Possible intermediate equipment (ex.: Connector, Autotransformer, etc.)
ACCESSORIES (installed only if requested/ordered)
Minimum hot water temperature thermostat
Main coil valve 230V on/off (4Pipe= cooling)
Additional coil valve 230V on/off (4Pipe= heating)
Air temperature sensor
EQUIPMENTS NOT SUPPLIED (BY THE CUSTOMER);
(or equipments supplied not mounted (accessories supplied only if requested/ordered))
Remote control (Controller)
General magnetothermic differential switch (230Vac, 2 contacts: Phase, Neutral)
The equipments of the electrical system (IG-2P, etc.) must be selected on the basis of
the electrical power consumption of the unit (or section/component) to be fed.
Info: \ Code: CR22-001-61022110-R00
CR22-001
Dispositivi a corredo dell'unitá
Equipments included on the unit
Aria - Air
SND-A
YV2-230V
YV1-230V
TM
MV
C
PE
Colori cavi – Wires colours
GY
(GR) Grigio – (GY) Grey
VT
(VI) Viola – (VT) Violet
OG (AR)Arancione – (OG)Orange
