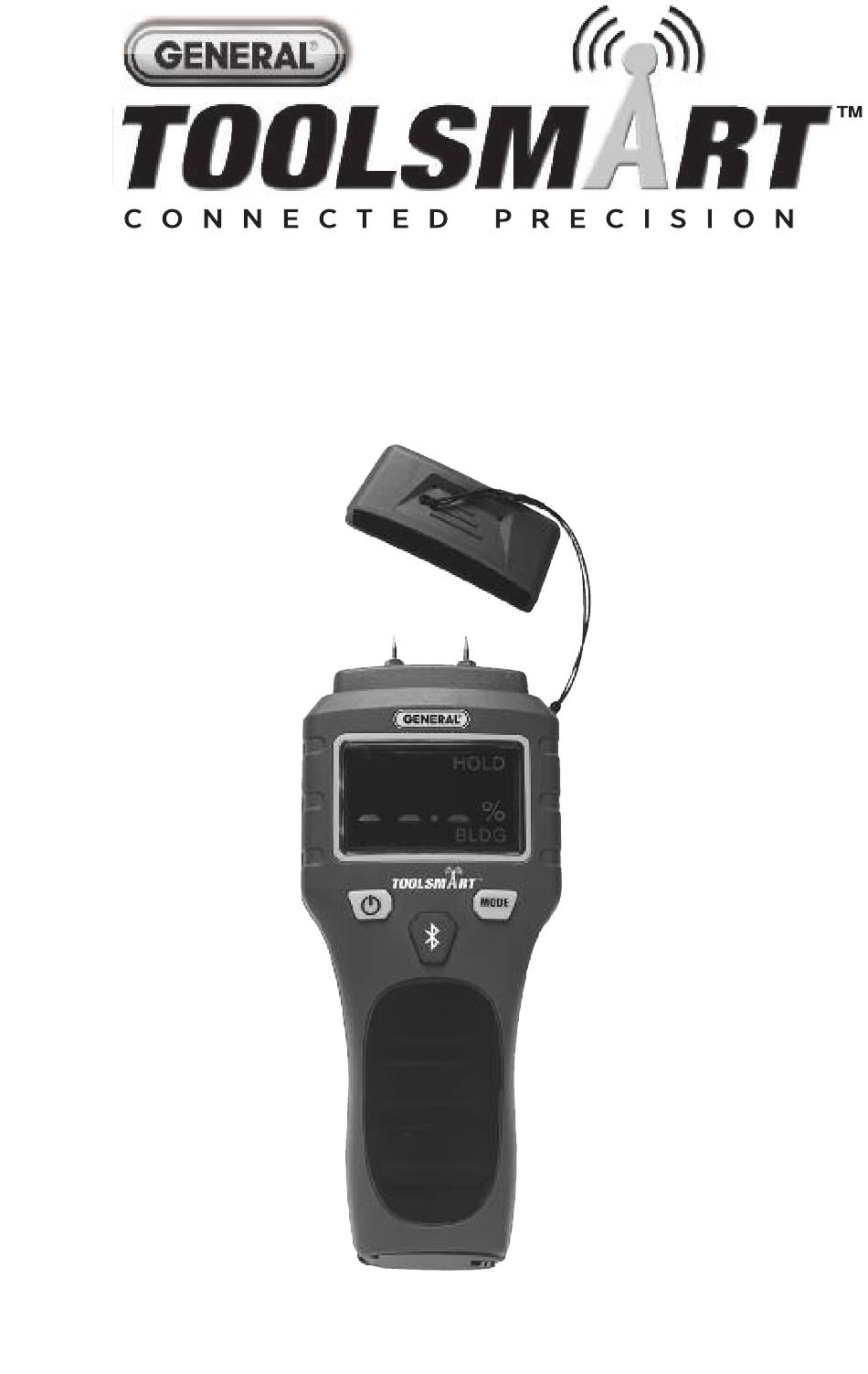

- Page 1 DIGITAL MOISTURE METER USER’S MANUAL TS06 Please read this manual carefully and thoroughly before using this product.
-
Page 2: Table Of Contents
Manual del Usuario ..... . . 13 - 28 INTRODUCTION Thank you for purchasing General Tools & Instruments’ (General’s) TS06 Digital Moisture Meter. Please read this user’s manual carefully and thoroughly before using the... -
Page 3: Key Features
The Bluetooth word mark and logos are registered trademarks owned by Bluetooth ® SIG, Inc. and any use of such marks by General Tools & Instruments is under license. KEY FEATURES • Incorporates separate moisture-resistance curves for wood and building materials •... -
Page 4: Product Overview
PRODUCT OVERVIEW Fig. 1. The controls, indicators and physical structures of the TS06 Fig. 1 above shows all controls, indicators and physical components of the TS06. Fig. 2 on the next page shows all possible indications on the LCD. A. Protective pin cap with calibrating resistor inside B. -
Page 5: Setup Instructions
F. MODE button. Press briefly to toggle between wood and building materials measurement modes. Press and hold to disable high moisture level alarm. G. Measurement hold trigger. Squeeze to freeze displayed reading. Squeeze again to release display. H. Battery compartment Fig. -
Page 6: Operating Instructions
OPERATINg INSTRUCTIONS To measure a moisture level: 1. Remove the protective pin cap. 2. Remove the black rubber protective sleeve from each test pin. 3. Press the button to power the meter on. The meter will sound one beep and the LCD will temporarily illuminate with a backlight and the following readout: _ _ . - Page 7 material with a moisture reading above 19.9%. To silence the alarm, press and hold the MODE button. If silenced, the high moisture level alarm will automatically be re-enabled after the TS06 is powered off and powered on again. To re-enable the alarm without powering off the meter, press and hold the MODE button.
-
Page 8: Checking Calibration
19.3% in Wood Measurement mode. If you do not obtain a reading within this range and your meter is still under warranty, call General’s Customer Service Department at 212-431-6100 to arrange to return the meter for service or replacement. -
Page 9: Specifications
SPECIFICATIONS Measurement Range 5 to 50% for wood; 1.5 to 33% for building materials Measuring Accuracy ±2% Test Pin Length 9mm (0.35 in.) Operating Temperature -4º to 140ºF (-20º to 60ºC) @ <85%RH Current Consumption <50mA Auto Power Off Trigger 3 minutes of inactivity Backlight Characteristics 20 seconds at full brightness... -
Page 10: Warranty Information
(months rather than weeks). WARRANTY INFORMATION In the U.S, General warrants its instruments and accessories, and digital tools against defects in material or workmanship for one year from the date of purchase unless otherwise stated on the packaging, manual, and/or marketing materials. -
Page 11: Return For Repair Policy
General shall not be liable for loss of use of the product or other incidental or consequential damages, expenses, or economic loss, or for any claim of such damage, expenses, or economic loss. - Page 12 PHONE (212) 431-6100 FAX (212) 431-6499 TOLL FREE (800) 697-8665 e-mail: sales@generaltools.com www.generaltools.com TS06 User’s Manual Specifications subject to change without notice ©2016 GENERAL TOOLS & INSTRUMENTS NOTICE - WE ARE NOT RESPONSIBLE FOR TYPOGRAPHICAL ERRORS. MAN# TS06 07/08/16 GeneralToolsNYC...
-
Page 13: Manual Del Usuario
MEDIDOR DIGITAL DE HUMEDAD MANUAL DEL USUARIO TS06 Lea cuidadosamente todo este manual antes de usar este producto. - Page 14 Contenido de la caja ......15 Descripción general del producto ... 16 – 17 Instrucciones de preparación.
-
Page 15: Características Principales
La palabra y los logotipos Bluetooth le pertenecen a Bluetooth SIG, Inc. y cualquier uso de ellos por parte de General Tools & Instruments se hace bajo su autorización. CARACTERÍSTICAS PRINCIPALES • Incorpora curvas separadas de resistencia a la humedad para madera y materiales de construcción... -
Page 16: Descripción General Del Producto
DESCRIPCIÓN gENERAL DEL PRODUCTO Fig. 1. Controles, indicadores y características físicas del TS06 La figura 1 de arriba muestra todos los controles, indicadores y características físicas del TS06. La Figura 2 de la página siguiente muestra todas las indicaciones posibles de la pantalla LCD. - Page 17 E. Boton . Mantenerlo presionado para transmitir las mediciones de humedad a su teléfono inteligente por Bluetooth. Mantenerlo presionado nuevamente para desactivar la transmisión. F. Botón MODE. Presionarlo levemente para cambiar entre los modos de medición para madera y para materiales de construcción.
-
Page 18: Instrucciones De Preparación
INSTRUCCIONES DE PREPARACIÓN INSTALACIÓN DE LA BATERÍA Abra el compartimiento de la batería (Fig. 1, detalle H) y enchufe la batería de 9 V en el enchufe cableado del interior del compartimiento. Los terminales de la batería se adaptan a los del enchufe de una sola forma, con el pequeño terminal macho dentro del terminal hembra más grande. - Page 19 50% WME (Humedad equivalente de la madera). Un nivel de humedad menor al 5% producirá la siguiente lectura: _ _ _%. Un nivel mayor al 50% producirá una lectura _ _ _ % y activará la alarma sonora de alto nivel de humedad.
-
Page 20: Control De Calibración
Para apagar el medidor, mantenga presionado el botón durante 2 segundos como mínimo. Para usar el TS06 con su teléfono, comience descargando la ™ aplicación ToolSmart del iTunes Store o Google Play Store e instalándola. Luego, acople el medidor y su teléfono activando Bluetooth en su teléfono y presionando el botón (Fig. - Page 21 17,3% y 19,3% en el modo de medición en madera. Si no obtiene esta medición y su medidor todavía está en garantía, llame al departamento de servicio al cliente de General al 212-431-6100 para retornar el medidor para que sea reparado o reemplazado.
-
Page 22: Especificaciones
ESPECIFICACIONES Rango de medición 5 a 50% para madera; 1,5 a 33% para materiales de construcción Exactitud de medición ±2% Longitud de las puntas deprueba 9 mm Temperatura de funcionamiento -20 a 60 ºC @ <85% HR Consumo de corriente <50 mA Apagado automático 3 minutos de inactividad... - Page 23 Por ejemplo, el nivel de humedad afecta lo seco que esté una madera de interior para que se la considere "aceptable" para acabados. En el sur húmedo, donde generalmente hay un 60% de humedad relativa ambiente, los mejores carpinteros saben cómo trabajar maderas que contienen un 11% de humedad.
-
Page 24: Información De Garantía
General, incluyendo sin limitación las garantías implícitas de comerciabilidad e idoneidad para un fin determinado, quedan limitadas a lo anterior. General no se hace responsable por no poder utilizar el producto o por cualquier otro daño incidental o indirecto, gastos o pérdida económica, o por cualquier reclamo por dichos daños, gastos o pérdida... -
Page 25: Política De Devolución Para Reparaciones
Servicio de atención al cliente para obtener un número de RGA (Autorización de devolución de mercancía) antes de enviar la unidad utilizando un servicio de transporte prepagado a nuestro Centro de Servicios a la siguiente dirección: General Tools & Instruments 75 Seaview Drive Secaucus, NJ 07094 212-431-6100 Recuerde incluir una copia de su comprobante de compra, su dirección de devolución, y su número telefónico y/o dirección de... - Page 26 acuerdo con las instrucciones, puede causar interferencia perjudicial a comunicaciones de radio. Sin embargo, no hay ninguna garantía de que no habrá interferencias en una instalación en particular. Si este equipo causa interferencia dañina a la radio o la recepción de televisión, que puede determinarse apagando y encendiendo el equipo, se recomienda al usuario para intentar corregir la interferencia mediante una o más de las siguientes medidas:...
- Page 27 NOTAS ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________...
- Page 28 FAX (212) 431-6499 SIN CARGO (800) 697-8665 Correo electrónico: sales@generaltools.com www.generaltools.com Manual del usuario TS06 Especificaciones sujetas a modificaciones sin previo aviso. ©2016 GENERAL TOOLS & INSTRUMENTS ADVERTENCIA - NO NOS RESPONSABILIZAMOS POR ERRORES TIPOGRÁFICOS. MAN# TS05 08/07/16 GeneralToolsNYC General Tools & Instruments...
