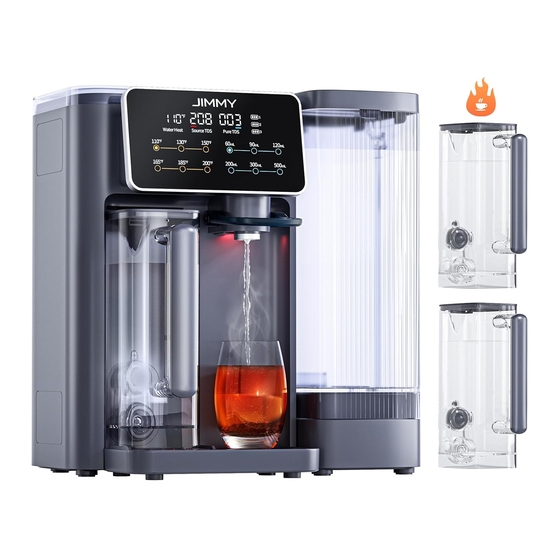

- Page 1 User Manual Reverse Osmosis Water Purifier Manuel d'utilisation Purificateur d'eau à osmose inverse Please read this instruction carefully before using the product and keep it properly.
- Page 3 Contents English ................2 Français ..............19...
-
Page 4: Important Safety Instructions
Important Safety Instructions When using an electrical appliance, basic safety instructions should always be followed, including the following points.Read all instructions before using. WARNING – To reduce the risk of fire, electric shock, or injury: 01.Do not use broken cords or plugs, as well as loose power sockets. 02.Do not drag the power cord to carry the machine. - Page 5 13.Non-original filters may have problems such as lack of hygienic safety assurance of raw materials, reduced filtration performance and seal matching, which may lead to abnormal water quality, safety risks and affect the life of the machine. Please only use JIMMY Bewinch filter for replacement.
-
Page 6: Parts Name
Product Assembly and Flushing Parts Name Check if all parts are included. Contact us via email:support@jimmyglobal.com if there is any part missing or damaged.Keep the outer packing for future transportation. 1.Top cover 5.Pure water cup 9.Raw water tank 2.Display screen 6.Drip tray cover 10.Power cord 3.Pure water cup cover... -
Page 7: Connect The Power Supply
Placement position The water purifier must be placed on a smooth, firm and dry table. Do not place the machine in direct sunlight or places with a lot of oil and smoke which will affect the appearance of cleanliness. New machine inspection Take out the machine and all accessories, remove upper cover, raw water tank cover, raw water tank, pure water cup and place the machine for 8 to 12 hours and then put all parts back. - Page 8 Flushing before first use Step 1 Fill raw water tank Remove raw water tank cover, hold the handle of the raw water tank and lift it upward. Fill the raw water tank with municipal tap water up to below handle and put it back to machine. raw water tank raw water cover...
- Page 9 Note: 1.To ensure better use, leave the machine powered on even if it is long idled. 2.If the device hasn’t been used for more than 24 hours, it is recommended to drain 200 ℉ hot water for 5 seconds before using again. 3.When the device is turned on for the first time, At first purification process there will be large amount of bubbles discharged to raw water tank and raw water will become turbid.
-
Page 10: Error Indicator
Water volume icon button Touch water volume icon button to select fixed water volume to get. The fixed water volume can be selected from 60mL, 90mL, 120mL, 200mL, 300mL and 500mL. Water volume icon Raw water / Pure water TDS value indicator button TDS (Total Dissolved Solids) is a general value for inorganic salts and heavy metals dissolved in water. - Page 11 When the raw water TDS value is higher than “ 999 ”, the buzzer sounds to remind replacing raw water. Press and hold the “ 185 ℉ ” button for 5 seconds to cancel the alarm. Press and hold again to restore the reminder function.
- Page 12 Take hot water First touch the temperature icon on display screen to select water temperature. The temperature can be selected from 110 ℉ ,130 ℉ ,150 ℉ ,165 ℉ ,185 ℉ ,200 ℉ . Press dispense tap to take water of the chosen temperature, the dispense tap light becomes red. Press the tap again to stop taking water.
-
Page 13: Cleaning And Maintenance
Cleaning and Maintenance Clean water tank and water cup 1. Unplug the power plug and remove the raw water tank and pure water cup. raw water tank raw water cover tank pure water cup 2. Wash the raw water tank, pure water cup and pure water cup cover. Wipe the inner surface of the pure water cup and the cup cover with clean soft cloth. - Page 14 Filter replacement Filter life description When the filter life indicator becomes from “ ” to “ ” and the machine beeps for 10 seconds each time you take water, the filter needs to be replaced. If the filter is not replaced regularly, the water quality after purification may be reduced. The replacement cycle of the filter varies depending on the quality of water source and the amount of water consumed.
- Page 15 Filter replacement method and filter life indicator reset Step 1.Power off the whole machine, remove raw water tank and top cover of the purifier, twist the filter to unlock position according to the instructions on the machine and lift out the filter.
-
Page 16: Troubleshooting
Trouble Shooting Please check the following issues before sending to designated repair offices. Trouble Possible Causes Solutions The screen doesn't The machine is not plugged light, the machine Plug the power plug in doesn't make water The filter exceeds its service Replace filter life or blocked Whether the power supply... -
Page 17: Product Specification
Product Specification Technical specification Please check the following issues before sending to designated repair offices. Model No Product name Reverse Osmosis Water Purifier Power supply 120V ～ 60Hz Machine Size 252mm*357mm*331mm (Width*height*depth) Inlet water temperature range 41-95 ℉ (5-35 ℃ ) Purified water flow 0.3L/min （... -
Page 18: Circuit Diagram
Circuit Diagram 120V ～ 60Hz Brown Blue Yellow green 1.Power PCB 9.Flush valve 17.Pure water cup level sensor 2.TCO 10.Raw water tank reed switch 18.In place detect reed switch 3.TCO 11.Flowmeter 19.Temperature control button 4.Electric heater 12.Water inlet NTC 20.Display screen 5.Control PCB 13.Water outlet NTC 21.Volume control button... -
Page 19: Manufacturer Information
Manufacturer Information Manufacturer Kingclean Electric Co., Ltd No.1 Xiangyang Road, Suzhou New District, Address Jiangsu Province 215009,China Disposal The machine, accessories and packaging should be sorted for environmental-friendly recycling. Do not dispose of the machine into household waste! Subject to change without notice. Warranty Information This product enjoys two years warranty from the date of purchase. - Page 20 How to know the production date from the serial number The serial number label is placed on the package and also on the device itself. The production date is encoded in its serial number. To decrypt the production date, for example: DBP800547 D –...
-
Page 21: Instructions De Sécurité Importantes
Instructions de sécurité importantes Merci de bien vouloir respecter les instructions et les consignes de sécurité de l’appareil avant de l’utiliser, notamment les avertissements suivants.Lire attentivement toutes les instructions avant d’utiliser cet appareil. ATTENTION – Pour réduire tout risque d’incendie, de décharge électrique ou de blessure: 01.N'utilisez pas de cordons ou de fiches cassés, ni de prises de courant mal fixées. - Page 22 N'utilisez que des filtres JIMMY Bewinch pour le remplacement.
- Page 23 Assemblage et rinçage du produit Nom des pièces Vérifiez que toutes les pièces sont incluses. Contactez-nous via email:support@jimmyglobal. com s'il manque une pièce ou si elle est endommagée. Conservez l'emballage extérieur pour un transport ultérieur. 1.Couvercle supérieur 5.Gobelet d'eau pure 9.Réservoir d'eau brute 2.Écran d'affichage 6.Couvercle du plateau...
- Page 24 Position de placement Le purificateur d'eau doit être placé sur une table lisse, solide et sèche. Ne placez pas l'appareil à la lumière directe du soleil ou dans des endroits où il y a beaucoup d'huile et de fumée, ce qui nuirait à...
- Page 25 Rinçage avant la première utilisation Étape 1 Remplir le réservoir d'eau brute Retirer le couvercle du réservoir d'eau brute, tenir la poignée du réservoir d'eau brute et la soulever. Remplir le réservoir d'eau brute avec de l'eau du robinet jusqu'en dessous de la poignée et le remettre sur la machine.
- Page 26 Remarque : 1. Pour une meilleure utilisation, laissez la machine sous tension même si elle est restée longtemps à l'arrêt. 2.Si l'appareil n'a pas été utilisé pendant plus de 24 heures, il est recommandé de vidanger 200 ℉ d'eau chaude pendant 5 secondes avant de le réutiliser. 3.Lorsque l'appareil est mis en marche pour la première fois, une grande quantité...
-
Page 27: Indicateur D'erreur
Bouton de l'icône du volume d'eau Appuyez sur le bouton de l'icône du volume d'eau pour sélectionner le volume d'eau fixe à obtenir. Le volume d'eau fixe peut être sélectionné parmi 60mL, 90mL, 120mL, 200mL, 300mL et 500mL. Bouton de l'icône Indicateur de la valeur TDS de l'eau brute / de l'eau pure du volume d'eau Le TDS (Total Dissolved Solids) est une valeur générale pour les sels... - Page 28 Remarque : “ ” Dans les situations suivantes, l'indicateur de remplacement de l'eau brute s'allume, et l'eau restante dans le réservoir d'eau brute doit être vidée et l'eau brute doit être remplie à nouveau : “ ” 1.La valeur du TDS de l'eau brute est supérieure à et le buzzer émet un signal sonore.
- Page 29 ambiante, le voyant du robinet de distribution devient bleu, appuyer à nouveau sur le robinet pour arrêter de prélever de l'eau. Prendre de l'eau chaude Touchez d'abord l'icône de température sur l'écran d'affichage pour sélectionner la température de l'eau. La température peut être sélectionnée entre 110 ℉ ,130 ℉ , 150 ℉ , 165 ℉ ,185 ℉ , 200 ℉...
-
Page 30: Nettoyage Et Entretien
Flushing Si le produit est resté inutilisé pendant plus de 72 heures, il faut vider trois tasses d'eau pure ou utiliser la fonction de rinçage. Appuyez sur le robinet de distribution et maintenez-le enfoncé pendant 5 secondes, puis relâchez-le après avoir entendu le “ bip ” sonore, et le voyant du robinet de distribution devient vert ，... -
Page 31: Remplacement Du Filtre
2.Lavez le réservoir d'eau brute, le gobelet d'eau pure et le couvercle du gobelet d'eau pure. Essuyez la surface intérieure du gobelet d'eau pure et le couvercle du gobelet avec un chiffon doux et propre. Retirez le bac de récupération comme indiqué sur l'image et videz l'eau à l'intérieur du bac de récupération. - Page 32 Méthode de remplacement du filtre et réinitialisation de l'indicateur de durée de vie du filtre Étape 1. Mettez l'appareil hors tension, retirez le réservoir d'eau brute et le couvercle supérieur du purificateur, tournez le filtre en position de déverrouillage conformément aux instructions figurant sur l'appareil et retirez le filtre en le soulevant.
- Page 33 Trouble Shooting Veuillez vérifier les points suivants avant de les envoyer aux bureaux de réparation désignés. Trouble Causes possibles Solutions L'écran ne s'allume pas, la machine ne L'appareil n'est pas branché Brancher la fiche d'alimentation produit pas d'eau Le filtre dépasse sa durée de Replace filter vie ou est bloqué...
- Page 34 Product Specification Technical specification Please check the following issues before sending to designated repair offices. Numéro de modèle Nom du produit Purificateur d'eau par osmose inverse Alimentation électrique 120V ～ 60Hz Taille de la machine 252mm*357mm*331mm (Largeur*hauteur*profondeur) Plage de température de l'eau 41-95 ℉...
-
Page 35: Schéma Du Circuit
Schéma du circuit 120V ～ 60Hz Marron Bleu Jaune vert 1.Carte de circuit imprimé 9.Robinet de chasse 17.Capteur de niveau de tasse d'alimentation 10.Interrupteur à lames du d'eau pure 2.TCO réservoir d'eau brute 18.In place detect reed switch 3.TCO 11.Débitmètre reed switch 4.Chauffage électrique 12.Entrée d'eau NTC... -
Page 36: Informations Du Fabricant
Informations du fabricant Fabricant Kingclean Electric Co., Ltd No 1 route de Xiangyang, nouveau district de Suzhou, Adresse province du Jiangsu, Chine 215009 Disposition Pour un recyclage respectueux de l'environnement, les machines, les accessoires et les emballages doivent être classés. Ne pas jeter la machine dans les ordures ménagères! Sujet à... - Page 37 Comment connaître la date de production à partir du numéro de série L’étiquette du numéro de série est placée sur l’emballage et sur l’appareil. La date de production est encodée dans le numéro de série. Pour décrypter la date de production: DBP800547 D –...
- Page 38 Notes ：...
- Page 40 2O-02 jimmy technology Web:www.jimmyglobal.com Contact us -we'll get back within 1 business day. Email:support@jimmyglobal.com...
