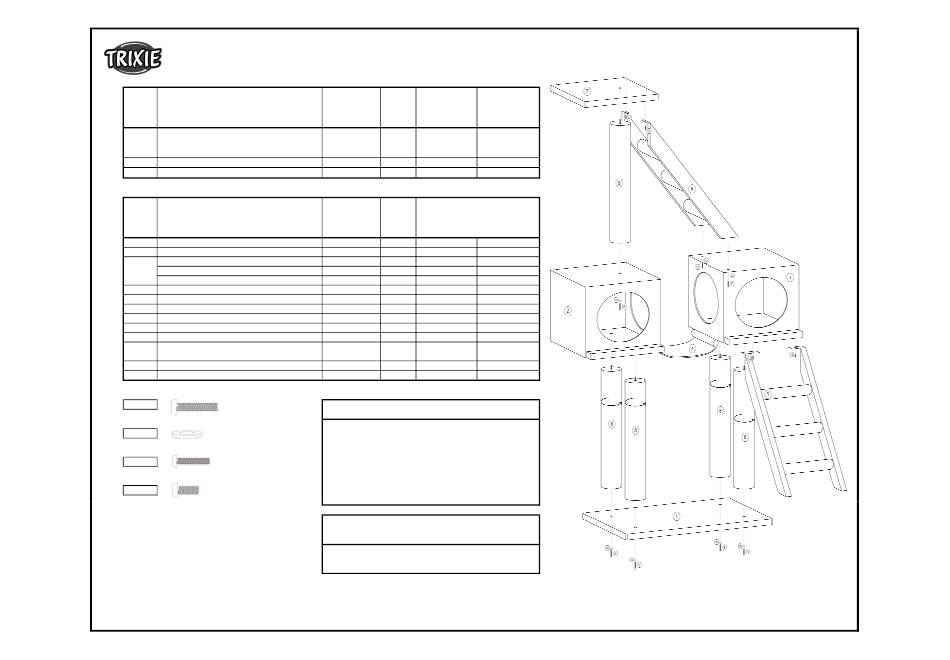

Trixie Malaga Assembling Instruction

Art. Nr. /
Item No.
4394
Anthrazit / anthracite
Pos. Nr.
/ Pos. Bezeichnung / Description
No.
Pos. 1 Bodenplatte / Bottom plate
Höhle links / Cave left
Pos. 2-4
Höhle rechts / Cave right
Hängematte / Hammock
Pos. 5 Leiter / Ladder
Pos. 6 Leiter, inkl. Pos. 11 / Ladder, incl. pos.11
Pos. 7 Liegeplatte / Lying plate
Pos. 8 Stamm mit Stehbolzen / Post with spacer bolt
Pos. 9 Linsenkopfschraube / Rounded head screw
Pos. 10 Unterlegscheibe / Washer
Linsenkopfschraube (vormontiert) / Rounded
Linsenkopfschraube (vormontiert) / Rounded
Pos. 11
head screw (pre-assembled)
Pos. 12 Linsenkopfschraube / Rounded head screw
Pos. 13 Inbusschlüssel / Allen key
Pos. 9
Pos. 10
Pos. 11
Pos. 12
120411
Aufbauanleitung / Assembling Instruction & Stückliste / Parts List
"Malaga" 109 cm
Farben / Colours Farbschlüssel
/ Colour Code
Beige / beige 1
7
Abmessung / Anzahl /
Measurement Quantity
in mm
700 x 450 x 20
360 x 450 x 260
360 x 450 x 260
470 x 300
610 x 290
610 x 290
360 x 360 x 20
ø 90 x 400
M8 x 45
M8 x ø 30
M6 x 40
M8 x 20
SW 5
Bitte achten Sie beim Aufbau des Kratzbaumes darauf, dass
die unteren vier Stämme zuerst mit den beiden Höhlen
verschraubt werden müssen, bevor die Stämme auf der
Bodenplatte befestigt werden.
Please note that the four posts have to be assembled to the
caves first. Afterwards the posts have to be assembled to the
Dieser Artikel sollte von einer erwachsenen Person aufgebaut
This product should be assembled by an adult.
Art. Nr. / Item No.
Farbe / Colour 1 Farbe / Colour 7
1 43941-10 43947-10
1 43941-14 43947-14
1 43941-14 43947-14
1 43941-14 43947-14
1 43941-51 43947-51
1 43941-52 43947-52
1 43941-13 43947-13
5 4394-30 4394-30
5 4394-60 4394-60
7 4394-60 4394-60
2 4394-60 4394-60
4 4394-60 4394-60
1 4394-60 4394-60
Hinweis / Advice
bottom plate.
werden.
TRIXIE Heimtierbedarf GmbH & Co. KG
