Prime-Line N-6502 Manual

N-6502
Wardrobe door roller
Puerta del ropero: Rodillo
Galet de porte de garde-robe
1 1 / / 4 4 " "
6 mm
1 1 / / 4 4 " " O O f f f f s s e e t t
6 mm
Nylon wheel (7/8")
La rueda de nilón (22 mm)
La roue du nylon (22 mm)

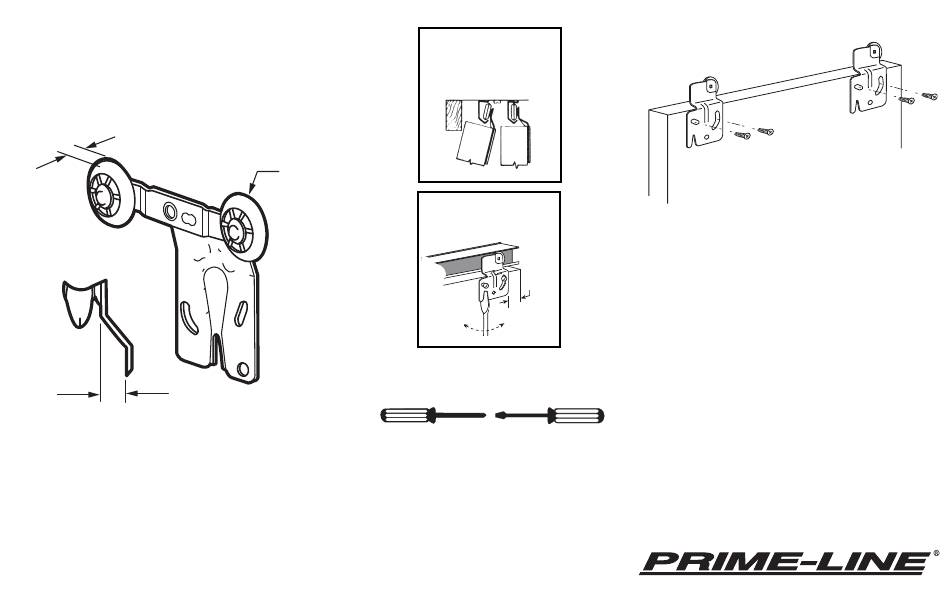

NOTE: Installation drawings are typical for this style of replacement part. They may not show a part identical to the
one you are installing.
NOTA: Los dibujos para la instalación son genéricos para repuestos de este tipo; por lo que podrían no mostrar una
pieza idéntica a la que usted esté instalando.
REMARQUE : Les dessins d'installation sont typiques pour ce style de pièce de rechange. Ils pourraient ne pas
illustrer une pièce identique à celle que vous installez.
(front)
(delantero)
(avant)
7 7 / / 8 8 " " O O . . D D . .
22 mm
Fig.1
Ilustración 1
Illustr. 1
Fig. 2
Ilustración 2
Illustr. 2
3/4"
19mm
Raise Door
Lower Door
Levante la
puerta
Baje la puerta
Soulevez
Abaissez
la porte la porte
TOOLS NEEDED
HERRAMIENTAS REQUERIDAS
OUTILS REQUIS
Phillips Screwdriver Screwdriver
Destornillador Phillips Destornillador
Tournevis Phillips Tournevis
INSTALLATION HINTS: Remove bottom guide first; remove
doors by pulling out 15°; then lift up and back; door will drop
out of track (fig. 1). Remove old bracket and install new one.
Rehang doors then adjust with screwdriver in slot and screws
loosened; (see fig. 2).
CONSEJOS PARA LA INSTALACION: Quite el guía inferior
primero. Quite las puertas jalándolas 15 grados y luego
levante hacia arriba y atrás; la puerta caerá del carril (vea
ilustración no. 1). Quite el sostén viejo y ponga el nuevo
sostén. Vuelva a colgar las puertas y ajústelas con un
destornillador en la ranura con los tornillos flojos (vea
ilustración no. 2).
CONSEILS D'INSTALLATION: Enlevez tout d'abord le guide
inférieur. Enlevez les portes en tirant #15. Soulevez-les
maintenant et inclinez-les vers l'arrière pour les faire sortir de
leur rail de glissement (Voyez illustration). Enlevez l'ancien
support et remplacez-le. Replacez les portes et ajustez-les en
resserrant les vis desserrées avec un tournevis passé à travers
un orifice d'accès. (Illustr. 2).
© 2010 Prime-Line Products
26950 San Bernardino Ave., Redlands, CA 92374
N 6502-INS
