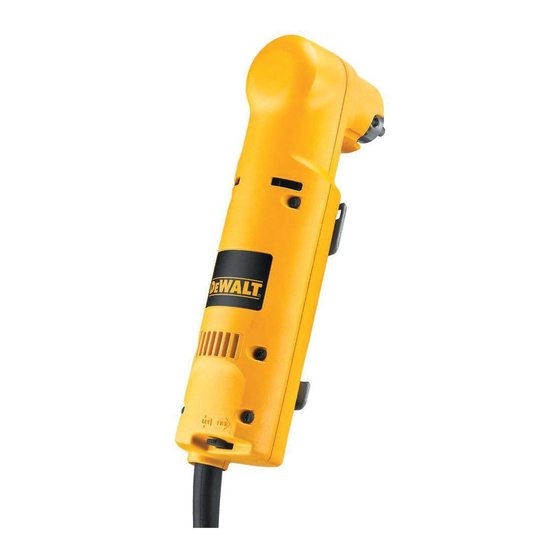

- Page 1 INSTRUCTION MANUAL GUIDE D'UTILISATION MANUAL DE INSTRUCCIONES DW160/DW161 Right Angle Drill Perceuse d’angle Taladro de ángulo recto INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA DE GARANTÍA. ADVERTENCIA: LÉASE ESTE INSTRUCTIVO ANTES DE USAR EL PRODUCTO.
-
Page 2: Important Safety Instructions
IF YOU HAVE ANY QUESTIONS OR COMMENTS ABOUT THIS OR ANY D WALT TOOL, CALL US TOLL FREE AT: 1-800-4-D WALT (1-800-433-9258) PADDLE SWITCH CHUCK CHUCK GUARD Important Safety Instructions WARNING: When using electric tools, basic safety precautions should always be followed to reduce risk of fire, electric shock, and personal injury, including the following: READ ALL INSTRUCTIONS Double Insulation... -
Page 3: Safety Instructions For All Tools
Safety Instructions For All Tools • KEEP WORK AREA CLEAN. Cluttered areas and benches invite injuries. • CONSIDER WORK AREA ENVIRONMENT. Don’t expose power tools to rain. Don’t use power tools in damp or wet locations. Keep work area well lit. Do not use tool in presence of flammable liquids or gases. - Page 4 DO NOT TOUCH ANY METAL PARTS OF THE TOOL! Hold the tool only by insulated grasping surfaces to prevent electric shock if you drill or drive into a live wire. WARNING: Some dust created by power sanding, sawing, grinding, drilling, and other construction activities contains chemicals known to cause cancer, birth defects or other reproductive harm.
-
Page 5: Chuck Removal
Figure 4, in an inverted position with the heel of the hand pushing on the head of the drill and one or two fingers on the paddle switch... - Page 6 Figure 5, or holding the head of the drill with one hand and operating the paddle switch with the other hand, holding the back end of the drill as in Figure 6. Drilling in Wood Holes in wood can be made with the same twist drills used for metal.
- Page 7 30 days for a full refund. Please return the complete unit, transportation prepaid. Proof of purchase may be required. FREE WARNING LABEL REPLACEMENT: If your warning labels FOR PIPE TAP SIZES become illegible or are missing, call 1-800-4-DEWALT for a free replacement. 3/4" 1"...
-
Page 8: Règles De Sécurité Générales
POUR TOUT RENSEIGNEMENT SUPPLÉMENTAIRE SUR CET OUTIL OU TOUT AUTRE OUTIL D WALT, COMPOSER SANS FRAIS LE NUMÉRO: 1 800 4-D WALT (1 800 433-9258) INTERRUPTEUR Á PALETTE CARTER DU MANDRIN MANDRIN RÈGLES DE SÉCURITÉ GÉNÉRALES AVERTISSEMENT! Vous devez lire et comprendre toutes les instructions. -
Page 9: Importantes Mesures De Sécurité
Importantes mesures de sécurité AVERTISSEMENT : Afin de réduire les risques d’incendie, de secousses électriques ou de blessures lorsqu’on utilise des outils électriques, il faut toujours respecter les mesures de sécurité suivantes. LIRE TOUTES LES DIRECTIVES. Mesures de sécurité pour tous les outils •... - Page 10 au fonctionnement de l’outil. L’utilisation d’un cordon de calibre inférieur occasionne une baisse de tension entraînant une perte de puissance et la surchauffe. Le tableau suivant indique le calibre approprié selon la longueur du cordon et les mentions de la plaque signalétique de l’outil.
- Page 11 les planchers ou tout autre endroit où peuvent se trouver des fils sous tension, NE PAS TOUCHER AUX COMPOSANTS MÉTALLIQUES DE L’OUTIL. Ne le saisir que par ses surfaces en plastique afin de se protéger des secousses électriques si on entre en contact avec un fil sous tension.
- Page 12 Perçage Toujours mettre l’outil hors tension et le débrancher lorsqu’on en change les forets ou les accessoires. 2. N’utiliser que des forets bien affûtés. Pour le BOIS : forets hélicoïdaux, à langue d’aspic, à simple spirale ou des emporte- pièce; pour le MÉTAL : forets hélicoïdaux en acier de coupe rapide ou des emporte-pièce;...
- Page 13 servir de un ou de deux doigts pour actionner l’interrupteur. On peut également le saisir de façon inversée avec la paume de la main contre la tête de l’outil et un ou deux doigts pour actionner l’interrupteur (fig. 5). Ou encore, en saisissant la tête de la perceuse d’une main et en actionnant l’interrupteur de l’autre en saisissant l’arrière de l’outil (fig.
- Page 14 FORETS DE MAÇONNERIE À ARBRE ROND Ces forets ont une pointe au carbure en optimisant le rendement et en prolongeant la durée dans la plupart des utilisations. DIAMÈTRE DU PROFONDEUR FORET DE PERÇAGE RÉELLE 3/16 po 1 1/2 po 1/4 po 2 po 5/16 po 2 1/4 po...
-
Page 15: Instrucciones Importantes De Seguridad
INTERRUPTOR DE PALETA PORTABROCAS PORTABROCAS Epecificaciones (DW160,DW161) Tensión de alimentación 120 V CA/CD Potencia nominal: 360 W Frecuencia de operación: 60 Hz Consumo de corriente: 3,2 A Instrucciones importantes de seguridad ADVERTENCIA: Es indispensable sujetarse a las precauciones básicas de seguridad, con la finalidad de reducir el peligro de incendio, choque eléctrico y lesiones personales, en todas las... - Page 16 apropiado. No modifique o haga cambios en la clavija por ningún motivo. Instrucciones de seguridad para todas las herramientas • CONSERVE LIMPIA LA ZONA DE TRABAJO. Las superficies y los bancos con objetos acumulados en desorden propician los accidentes. • OTORGUE PRIORIDAD AL AMBIENTE DE TRABAJO. No deje las herramientas eléctricas expuestas a la lluvia.
- Page 17 • CABLES DE EXTENSION. Utilice únicamente extensiones de 3 hilos con clavijas de 3 patas y tomas de corriente de 3 polos que acepten la clavija de la herramienta. Repare o reemplace los cables dañados. Asegúrese que su extensión esté en buenas condiciones.
- Page 18 Disminuciones en el voltaje mayores a 10% harán que la herramienta pierda fuerza y se sobrecaliente. Todas las herramientas DeWalt se han probado en fábrica; si ésta no operara, verifique la toma de corriente del sitio.
- Page 19 a las manecillas del reloj. Esto aflojará al portabrocas para poder destornillarlo a mano. Taladrado 1. Apague siempre la herramienta y desconéctela de la toma de corriente cuando cambie de brocas o accesorios. 2. Utilice exclusivamente brocas afiladas. Para taladrar MADERA emplee brocas helicoidales, brocas de horquilla o brocas sierra.
- Page 20 o sujetando la cabeza del taladro con una mano y operando el interruptor de paleta con la otra mano, sujetando el extremo posterior del taladro como se observa en la figura 6. Taladrado en madera Los barrenos en madera pueden hacerse con las mismas brocas que se utilizan para metal.
- Page 21 Para garantizar la SEGURIDAD y la CONFIABILIDAD, deberán hacerse reparaciones, mantenimiento y ajustes de esta herramienta en los centros certificados de servicio u otras organizaciones DIAMETRO autorizadas que empleen siempre refacciones legítimas DeWALT. VASTAGO PARA REPARACION Y SERVICIO DE SUS HERRAMIENTAS 3,8 mm (3/16”) ELECTRICAS FAVOR DE DIRIGIRSE AL CENTRO DE SERVICIO MAS 6,3 mm (1/4”)
- Page 22 Póliza de Garantía IDENTIFICACIÓN DEL PRODUCTO: Sello o firma del Distribuidor. Nombre del producto: __________ Mod./Cat.: _____________ Marca: _____________________ Núm. de serie:__________ (Datos para ser llenados por el distribuidor) Fecha de compra y/o entrega del producto: __________________ Nombre y domicilio del distribuidor donde se adquirió el producto: _____________________________________________________ Este producto está...
- Page 24 DW160,DW161 The following are trademarks for one or more DeWALT power tools: the yellow and black color scheme; the “D” shaped air intake grill; the array of pyramids on the handgrip; the kit box configuration; and the array of lozenge-shaped humps on the surface of the tool.
