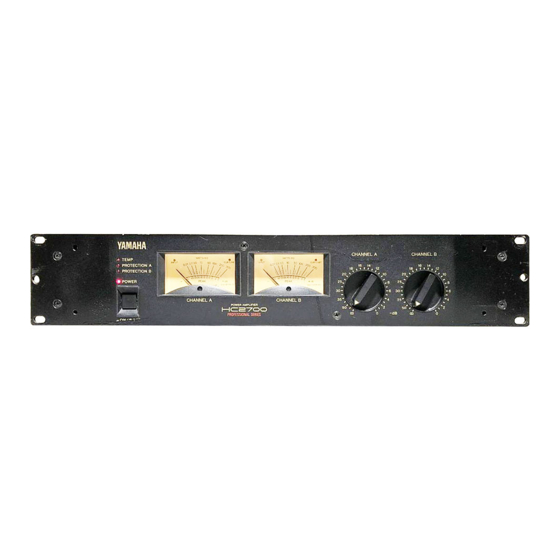

Yamaha HC1500 Owner's Manual

POWER AMPLIFIER

取扱説明書
このたびは、ヤマハパワーアンプHC2700、HC1500シリーズを
お買い求めいただきまして、まことにありがとうございます。
このアンプシリーズは、ヤマハPA機器の豊富な経験と実績を
ベースに、ヤマハの誇る精密な回路設計技術を駆使して開発
され、ハイパワー・ハイクオリティな音響特性を達成すると
ともに、高信頼性、高安定性をも兼ね備えています。
パワーアンプの性能をフルに発揮させると共に、末永くご愛
用いただくために、ご使用の前にこの取扱説明書をよくお読
みください。お読みになったあとは、保証書とともに保管し
てください。
目 次
各部の名称と機能 .................................................................................. 2
フロントパネル ................................................................................ 2
リアパネル ........................................................................................ 3
ラックマウント ...................................................................................... 4
スピーカー配線 ...................................................................................... 5
スピーカー出力端子 ....................................................................... 5
仕様 .......................................................................................................... 6
一般仕様 HC2700, HC1500 ............................................................. 6
MONITOR/REMOTE接続ピン出力（HC2700） ......................... 7
寸法図 ................................................................................................ 8
ブロック図 ........................................................................................ 8
特性図 ................................................................................................ 9
故障かな？と思ったら ........................................................................ 10
HC2700、HC1500シリーズの主な特長
・ パワーオン／オフ時の保護回路、ヒートシンクの過熱、
異常な低インピーダンス時のパワーリミットなど、様々な
プロテクションシステムの状態を示すインジケーター類、
および、INPUTインジケーター、CLIP/LIMITインジケー
ター付きのPEAKレベルメーターを装備しています。
・ 入力端子には、それぞれのチャンネルにXLR-3-31タイプ
とXLR-3-32タイプ、2つのコネクターを備えていますの
で、入力信号をXLRケーブルで他のパワーアンプにリン
クさせることもできます。
・ 出力系統にはヘビーデューティーのバインディング・ポ
ストを備えており、またグランド・リフト・スイッチで
ハムノイズのループに対処しております。
・ 新しく開発した回路技術により、消費電力が大幅に低減
されました。（従来型、当社比 50%以下）
