ClosetMaid 1233 Manual

Before assembling (or using) this product read instructions carefully.
Lire attentivement toutes les directives avant de monter et d'utiliser ce produit.
Antes de ensamblar (o usar) este producto, lea las instrucciones detenidamente.
TOOLS AND MATERIALS
OUTILS ET MATÉRIAUX
HERRAMIENTAS Y MATERIALES
Not Supplied
Non Fournis
No Incluidos
WALL MOUNT
1
SUPPORT MURAL
MONTAJE DE PARED
17 in.
43,18 cm
78 in.
198,12 cm
START MEASURING ABOVE BASEBOARD!
COMMENCER À MESURER AU-DESSUS DE LA PLINTHE!
¡COMIENCE A MEDIR POR ENCIMA DEL RODAPÍE!

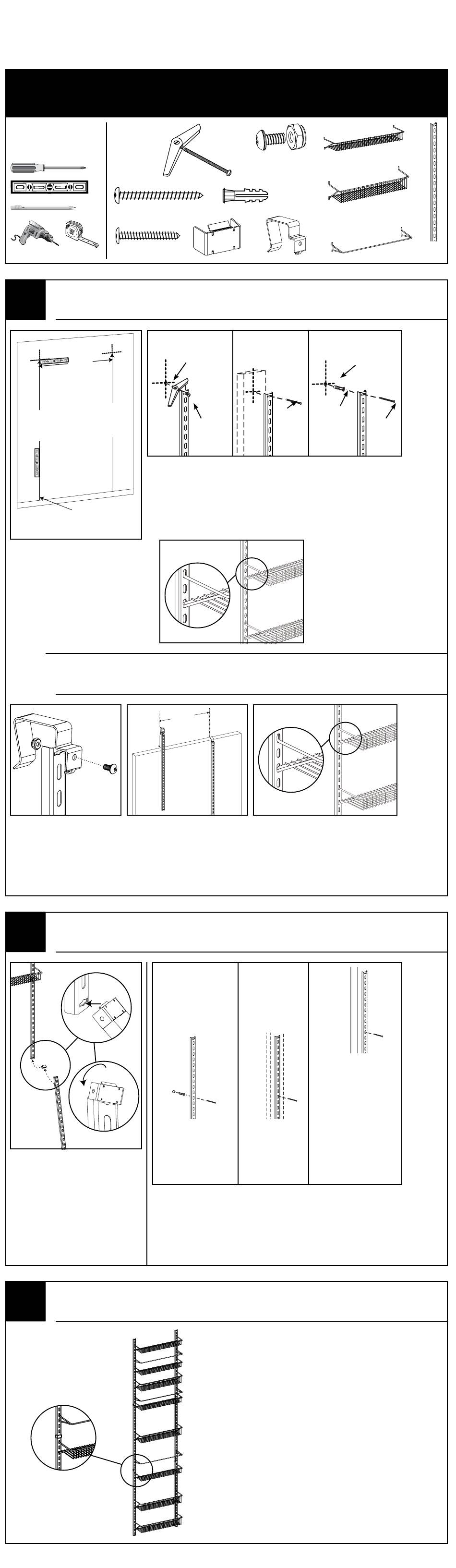

Measure and mark wall as shown. Begin
measuring on wall from top of baseboard,
if present. Be sure all lines are level!
Déterminer l'emplacement et marquer le
mur, tel qu'illustré. Commencer à mesurer
sur le mur, au-dessus de la plinthe s'il y en
a une. S'assurer que toutes les lignes sont
bien au niveau!
Mida y marque la pared como se muestra.
Comience a medir la pared por encima
del rodapié, si existe. ¡Asegúrese de que
todas las líneas estén niveladas!
DOOR MOUNT
INSTALLATION SUR UNE PORTE
MONTAJE DE PUERTA
Attach door hook to standard
as shown.
Fixer le crochet de porte au
montant, tel qu'illustré.
Fije el gancho de la puerta al
riel vertical como se muestra.
EXTEND STANDARDS
2
ÉTENDRE LES RAILS VERTICAUX
PROLONGAR LOS RIELES VERTICALES
Attach second set of standards using
connector as shown.
Fixer la seconde paire de rails verticaux
à l'aide du raccord, tel qu'illustré.
Coloque el segundo juego de rieles
verticales usando el conector como
se muestra.
ADD BASKETS AND CORRALS
3
AJOUTER LES PANIERS ET TIGES PROTECTRICES
AGREGAR LAS CANASTAS Y LOS ALAMBRES SUPERIORES
Supplied
Fournis
Incluidos
2 in.
5,08 cm
1.5 in. x4
3,81 cm
DRYWALL
CLOISON SÈCHE
MURO SECO
78 in.
198,12 cm
Attach top two standards to wall at marked locations using proper hardware
(as shown). Double check that standards are straight and a basket fits properly.
Fixer les deux rails verticaux supérieurs au mur, à l'endroit marqué, à l'aide
de la quincaillerie qui convient. S'assurer que les rails verticaux sont bien droits
et qu'il est possible d'installer un panier adéquatement.
Fije los dos rieles verticales superiores a la pared en las ubicaciones
marcadas usando los herrajes apropiados (como se muestra). Verifique que los
rieles verticales estén rectos y que una canasta encaje correctamente.
17 in.
43,18 cm
Position hooks over door as shown.
Placer les crochets sur la porte, tel
qu'illustré.
Coloque los ganchos sobre las
puertas como se muestra.
DRYWALL/
CONCRETE WALL
CLOISON SÈCHE/
MUR EN BÉTON
PARED DE MURO
SECO/ CONCRETO
.25 in. hole, anchor and 2 in. screw
6,35 mm trou, douille d'ancrage et
5,08 cm vis
6,35 mm agujero, tarugo y
5,08 cm tornillo
Secure second set of standards to wall or door through a center slot as shown.
Repeat to attach 3rd set of standards.
Fixer la seconde paire de rails verticaux au mur ou à la porte par la fente
centrale, tel qu'illustré. Répéter l'opération avec le troisième ensemble
de rails verticaux.
Fije el segundo juego de rieles verticales a la pared o a la puerta por la ranura
central como se muestra. Repita los pasos para fijar el tercer juego de
rieles verticales.
This one looks right to me.
x2
2.5 in.
x2
6,35 cm
x2
x6
x6
x4
STUD
MONTANT
MONTANTE
.375 in. hole
9,53 mm trou
9,53 mm agujero
2.5 in.
6,35 cm
Hook at least one basket (as shown) to
assure proper alignment of standards.
Accrocher au moins un panier (tel
qu'illustré) pour s'assurer du bon
alignement des rails verticaux.
Enganche al menos una canasta (como se
muestra) para asegurarse de que los rieles
verticales están correctamente alineados.
DRYWALL
AT STUD
CLOISON SÈCHE,
A MONTANT
MURO SECO EN
LOS MONTANTES
2 in. screw only
5,08 cm vis seulement
5,08 cm tornillo solamente
Hook baskets and corrals into slots as
shown (or adjust as desired).
Accrocher les paniers et tiges
protectrices dans les fentes tel
qu'illustré (ou régler tel que désiré)
Enganche las canastas y los alambres
superiores en las ranuras como se
muestra (o ajústelos a su gusto)
x2
x2
CONCRETE
BÉTON
CONCRETO
.25 in. hole
6,35 mm trou
6,35 mm agujero
anchor
2 in.
douille d'ancrage
5,08 cm
tarugo
Hook at least one basket
(as shown) to assure proper
alignment of standards.
Accrocher au moins un
panier (tel qu'illustré) pour
s'assurer du bon alignement
des rails verticaux.
Enganche al menos una
canasta (como se muestra)
para asegurarse de que
los rieles verticales están
correctamente alineados.
DOOR
PORTE
PUERTA
Solid Door: 1.5 in. screw only
Porte Massive : 3,81 cm vis seulement
Maciza: 3,81 cm tornillo solamente
Hollow Door: hollow door anchor
(available at hardware store)
and screw
Porte Alvéolaire : dispositif
d'ancrage pour porte alvéolaire
(vendu en quincaillerie) et vis
Puerta Hueca: tarugo para la
puerta hueca (disponible en la
ferretería) y un tornillo
x4
x4
x3 x6
2 in.
5,08 cm
