Prime-Line H-3966 Manual

H-3966
Casement Window Handle
Ventana con bisagra: Agarradera
Poignée de fenêtre à battants
Bore Size
Diamètre d' orifice
Tamaño del hoyo
5/8"
16 mm

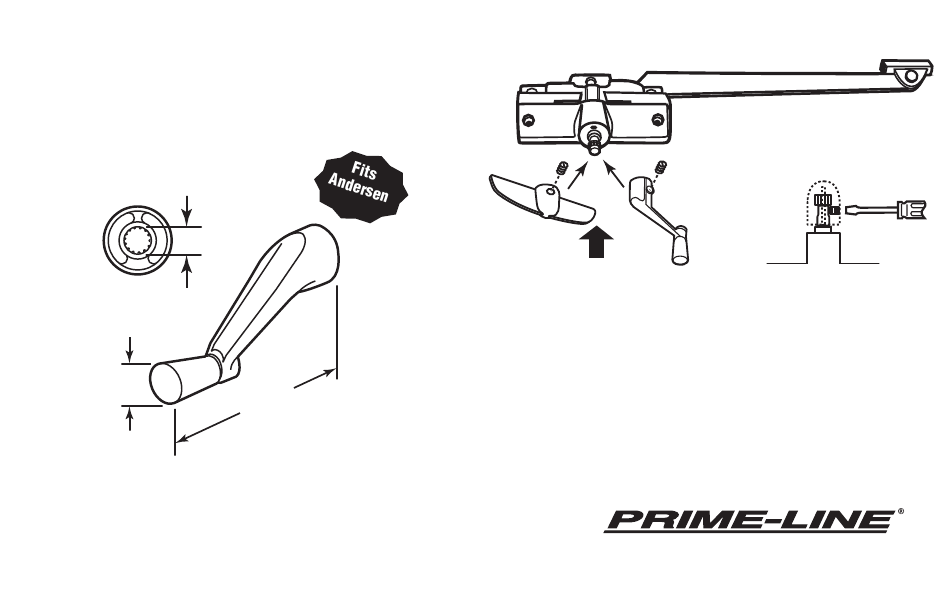

NOTE: Installation drawings are typical for this style of replacement part. They
may not show a part identical to the one you are installing.
NOTA: Los dibujos para la instalación son genéricos para repuestos de este tipo;
por lo que podrían no mostrar una pieza idéntica a la que usted esté instalando.
REMARQUE : Les dessins d'installation sont typiques pour ce style de pièce de
rechange. Ils pourraient ne pas illustrer une pièce identique à celle que vous
installez.
3/8"
10 mm
3-1/8"
7.9 cm
Loosen set screw on new handle and press onto stem, turning slightly until
handle drops in, tighten screw.
Afloje el tornillo de fijación en la manija nueva y presiónela en el vástago
girándola levemente hasta que la manija entre bien y vuelva a ajustar el tornillo.
Desserrez la vis de blocage sur la poignée neuve et appuyez sur la tige, en la
pivotant légèrement jusqu'au moment où la poignée s'engage et resserrez la vis.
26950 San Bernardino Ave., Redlands, CA 92374
©
2010 Prime-Line Products
H 3966-INS
