Prime-Line N-7079 Manual

N-7079
Pocket door pull
Puerta que se esconde en la pared: Tirón
Poignée de porte escamotable à glissière
2 2 - - 1 1 / / 2 2 " "
63.5 mm
1 1 - - 3 3 / / 8 8 " "
35 mm

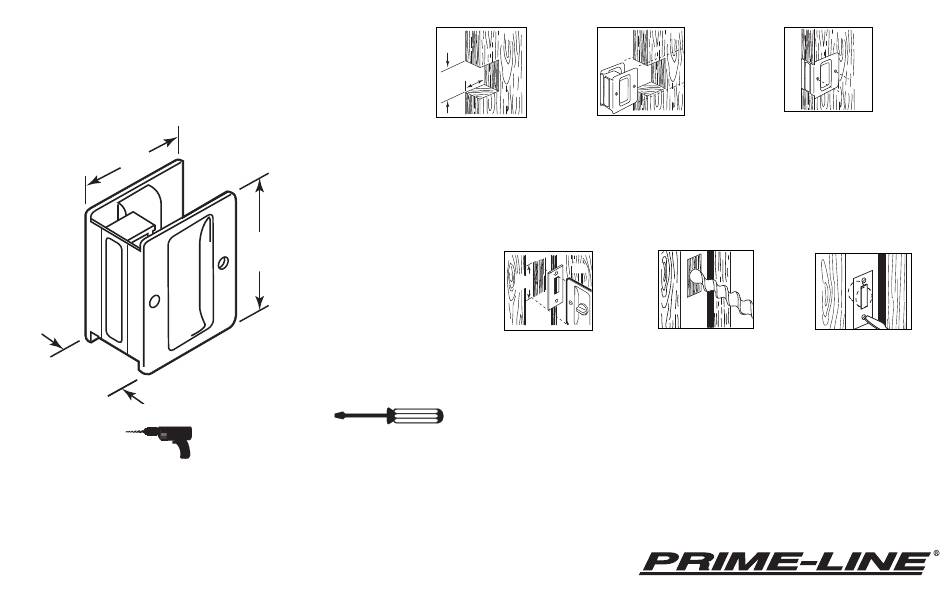

NOTE: Installation drawings are typical for this style of replacement part. They may not show a part identical to the
one you are installing.
NOTA: Los dibujos para la instalación son genéricos para repuestos de este tipo; por lo que podrían no mostrar una
pieza idéntica a la que usted esté instalando.
REMARQUE : Les dessins d'installation sont typiques pour ce style de pièce de rechange. Ils pourraient ne pas
illustrer une pièce identique à celle que vous installez.
2 2 - - 3 3 / / 4 4 " "
70 mm
TOOLS NEEDED
HERRAMIENTAS REQUERIDAS
OUTILS REQUIS
Drill with 15/16" bit
Screwdriver
Taladro de broca de 24 mm
Destornillador
Perceuse et foret de 24 mm
Tournevis
1-3/4"
4.4
cm
2-1/4"
5.7 cm
Step 2. Slip pull into position as
Step 1. Cut one simple notch in
shown.
door.
Etape 2. Glissez la prise en
Etape 1. Découpez une simple
position.
encoche dans la porte.
Paso 2. Meta el tirón en la
Paso 1. Haga un corte de muesca
posición correcta tal como de
simple en la puerta.
demuestra.
DOOR
2-1/4''
5.7 cm
Step 4. Mark and mortise strike on
jamb to correspond to lock position
on door. (1" x 2-1/4" Depth .050")
Etape 4. Marquez et mortaisez la
gâche sur le chambranle pour y
corresponde en position bloquée
sur la porte 2.5 cm x 5.7 cm.
Profundeur 1.3 mm
Paso 4. Marque y meta el rasero al
marco para que corresponda a la
posicion de la cerradura en la
puerta. ( 2.5 cm x 5.7 cm
Profundidad 1.3 mm)
Step 3. (A) Fasten machine screw which tightens
automatically and aligns pull. (B) Insert wood screw
#6 x 7/16" and tighten.
Etape 3. (A) Installez la vis à métaux qui resserrera
et alignera automatiquement la prise. (B) Insérez la
vis à bois #6 x 11 mm et
resserrez.
Paso 3. (A) Asegure el tornillo mecánico que aprieta
y automatcamente alinea el tirón. (B) Meta el tornillo
para madera no. 6 x 11 mm y apriétese
Step 5. Drill 15/16" diameter hole
Step 6. Screw strike plate into
1/2" deep in center of mortise.
position using #6 x 5/8" large flat
Etape 5. Percez un orifice de 24 head wood screws.
mm de diamètre, à une profundeur
Etape 6. Vissez la plaque de la
de 13 mm, au centre de la mortaise.
gâche, à l'aide de grandes vis à tête
plate de #6 x 16 mm.
Paso 5. Haga un hoyo de 24 mm de
diámetro y 13 mm de profundidad
Paso 6. Atornille la lámina del
en el centro del embutido.
rasero en su posición usando
tornillos grandes para madera de
cabeza plana no. 6 x 16 mm.
© 2010 Prime-Line Products
26950 San Bernardino Ave., Redlands, CA 92374
N 7079-INS
