Prime-Line N-6841 Manual

N-6841

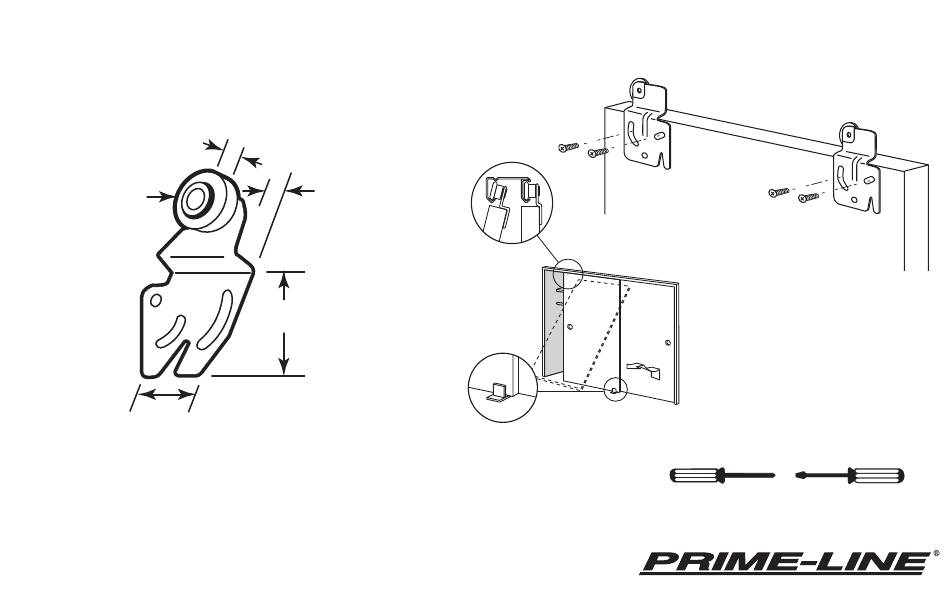

Wardrobe door roller
Puerta del ropero: Rodillo
Galet de porte de garde-robe
7 7 / / 8 8 " " O O . . D D . .
22 mm
1 1 - - 1 1 / / 8 8 " "
28.5 mm
Nylon wheel (7/8")
La rueda de nilón (22 mm)
La roue du nylon (22 mm)
NOTE: Installation drawings are typical for this style of replacement part. They may not show a part identical to the
one you are installing.
NOTA: Los dibujos para la instalación son genéricos para repuestos de este tipo; por lo que podrían no mostrar una
pieza idéntica a la que usted esté instalando.
REMARQUE : Les dessins d'installation sont typiques pour ce style de pièce de rechange. Ils pourraient ne pas
illustrer une pièce identique à celle que vous installez.
(back)
(trasero)
(arrière)
1 1 / / 4 4 " "
6 mm
3 3 / / 8 8 " " O O f f f f s s e e t t
10 mm
1 1 - - 1 1 / / 2 2 " "
38 mm
Remove center guide (A),
lift up and tilt door out.
Saque la guía central (A),
levante la puerta e inclínela
hacia afuera.
Enlevez le guide central (A),
levez et inclinez la porte
vers l'extérieur.
TOOLS NEEDED
HERRAMIENTAS REQUERIDAS
OUTILS REQUIS
Phillips Screwdriver
Destornillador Phillips
Tournevis Phillips
© 2010 Prime-Line Products
26950 San Bernardino Ave., Redlands, CA 92374
N 6841-INS
Screwdriver
Destornillador
Tournevis
