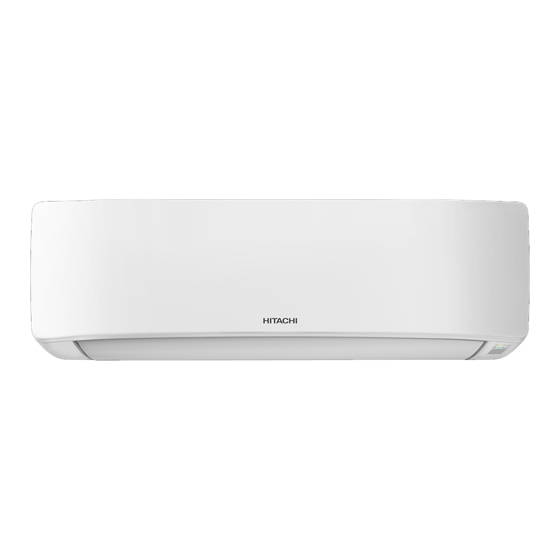

Split Type Air Conditioner
Indoor Unit
R32
RAK-DJ18PHAE
RAK-DJ25PHAE
RAK-DJ35PHAE
RAK-DJ50PHAE
Instruction manual
To obtain the best performance and ensure years of trouble free use, please read this instruction manual completely.
This room air conditioner is only for residential usage.
Do not use for preservation of foods, animals, plants, precision machines, art, medicine or such.
MODEL
RAK-DJ18PHAE
RAK-DJ25PHAE
RAK-DJ35PHAE
RAK-DJ50PHAE
RC-AGU1EA0G
- 1 -
Page 1~17
<0018163Y>
