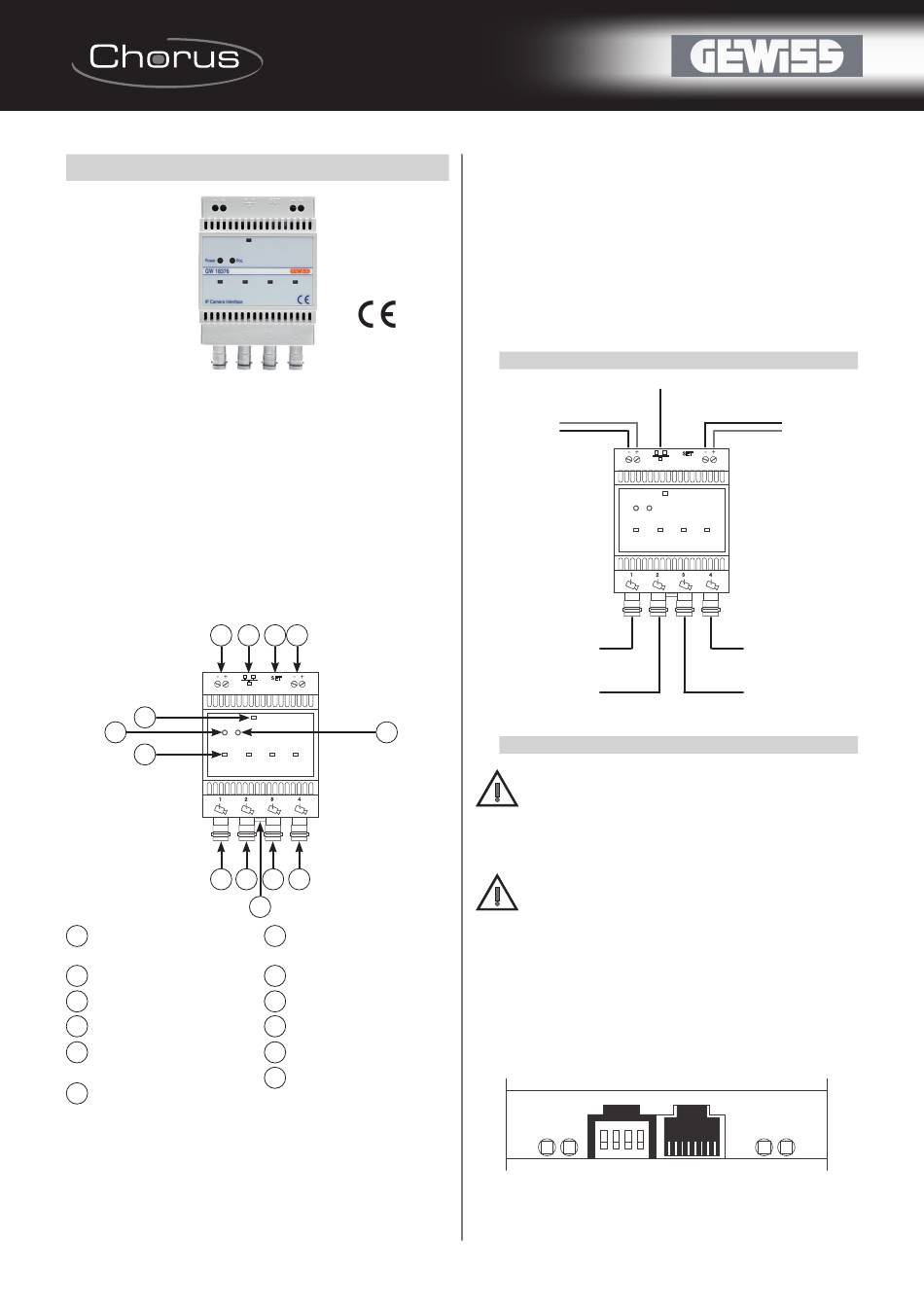

Gewiss Chorus GW 18 376 Quick Start Manual

 Selettore video - da guida DIN
Il Selettore video - da guida DIN consente di integrare nell'impianto
videocitofonico delle telecamere analogiche PAL o NTSC, realizzando
così un sistema di videocontrollo. Il segnale video analogico delle
telecamere viene convertito in segnale digitale dal selettore video, per
essere poi trasmesso attraverso la rete LAN videocitofonica e visualiz-
zare le immagini su qualsiasi videocitofono vivavoce (GW 18 341 xx,
GW 18 343 xx) o Vision Master Chorus (GW 18 000 xx).
Il selettore video può essere configurato per trasmettere:
• le immagini di una singola telecamera o
• le immagini delle telecamere collegate, in modo ciclico.
In quest'ultimo caso il cambio tra una telecamera e l'altra avviene
automaticamente, con l'intervallo di tempo prescelto. Il selettore
video esegue il ciclo solo delle telecamere collegate e funzionanti.
1
4
5
Power
6
8
1
Ingresso passante alimentazione
opzionale esterna 14,4 Vdc
2 Porta LAN PoL (RJ45)
3 DIP switch di configurazione
LED verde porta LAN PoL
4
5
LED rosso di segnalazione tensione
alimentazione
6 LED verdi ingressi telecamere
Componenti
Il selettore video può essere alimentato dallo switch Ethernet
(GW 18 371) tramite la porta LAN PoL (Power over LAN, alimen-
tazione del dispositivo tramite cavo LAN) o, in alternativa, da un
alimentatore audio/video (GW 18 361 o GW 18 362). Le due fonti
di alimentazione possono coesistere.
GW 18 376
2 3 1
7
PoL
11 12
9
10
7
LED rosso di segnalazione alimen-
tazione PoL
8 Ingresso telecamera 1
9 Ingresso telecamera 2
10
Linguetta di fissaggio
11
Ingresso telecamera 3
12
Ingresso telecamera 4
Il selettore video è dotato di 4 ingressi video (connettori BNC), 1
ingresso LAN PoL RJ45 e 2 gruppi di morsetti, passanti, per l'ali-
mentazione opzionale esterna. L'alimentazione delle telecamere
collegate al selettore deve essere fornita separatamente.
I LED forniscono indicazioni su alimentazione, segnali video, colle-
gamento all'impianto videocitofonico e modalità di diffusione delle
immagini riprese. Per ulteriori informazioni si veda il paragrafo In
servizio.
Il selettore video, da 4 moduli DIN, può essere installato in qualsia-
si quadro o scatola di distribuzione provvisti di barra DIN.
Schema connessioni

Switch Ethernet
14,4 Vdc
alimentazione
opzionale
esterna
Power
Telecamera 1
(segnale video)
Telecamera 2
(segnale video)
Installazione

ATTENZIONE: l'installazione del dispositivo deve
essere effettuata esclusivamente da personale
qualificato, seguendo la normativa vigente e le linee
guida per le installazioni videocitofoniche, che sono
riportate nel Manuale Tecnico di Sistema.
ATTENZIONE: il riconoscimento automatico del numero
di telecamere collegate avviene durante la fase di accen-
sione del selettore video. Per questo motivo, le telecame-
re devono essere collegate e funzionanti durante questa
fase.
Configurazione
Impostare gli interruttori del DIP switch di configurazione per
ottenere il funzionamento desiderato (non è necessario spegnere il
selettore video per effettuare eventuali modifiche).
ON
1 2 3 4
La tabella che segue mostra le possibili opzioni.
14,4 Vdc
alimentazione
opzionale
esterna
PoL
Telecamera 4
(segnale video)
Telecamera 3
(segnale video)
