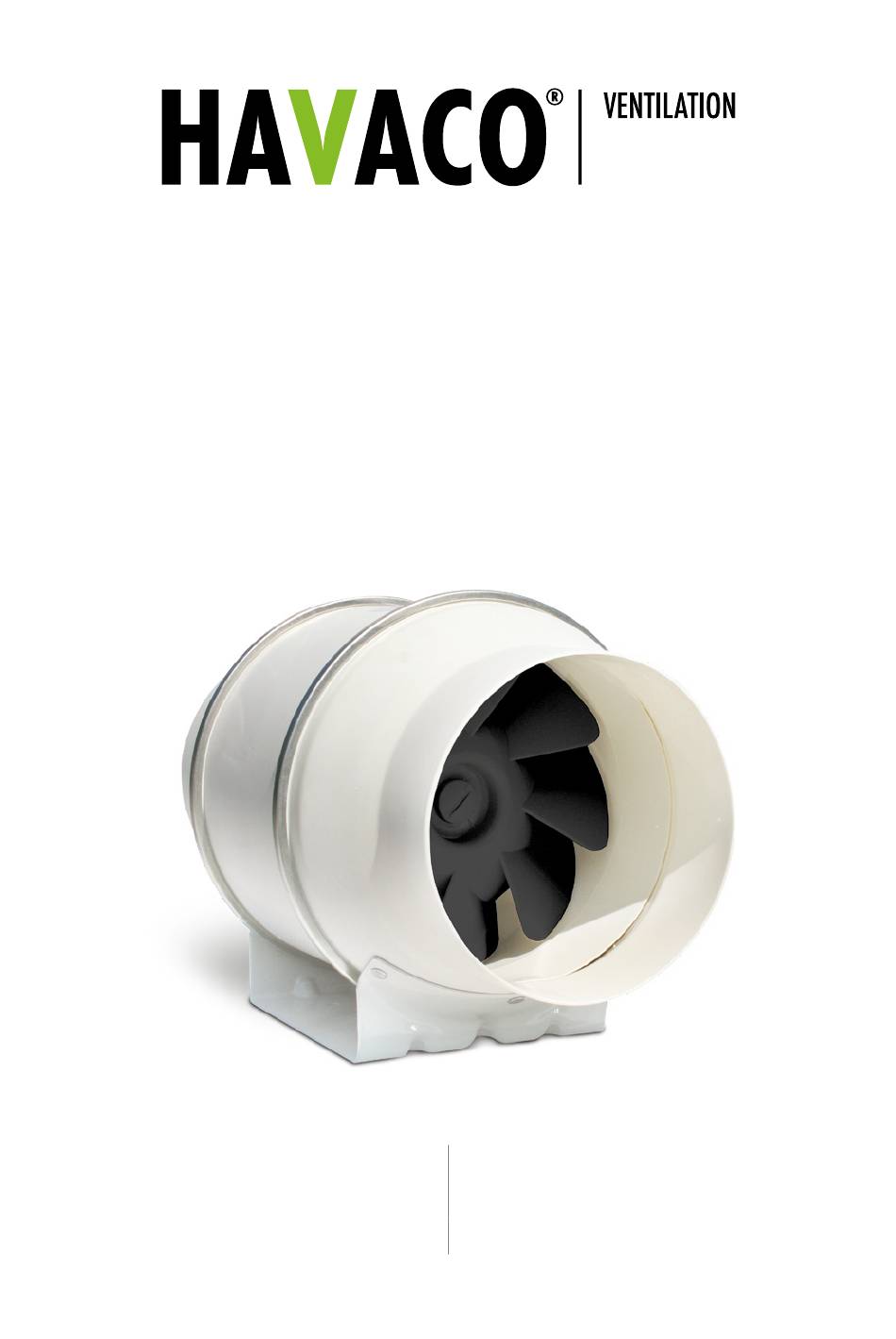

- Page 1 WENTYLATORY DIAGONALNE DO KANAŁÓW OKRĄGŁYCH DIAGONAL IN LINE DUCT FANS INSTRUKCJA OBSŁUGI I WARUNKI GWARANCJI USER’S MANUAL AND TERMS OF WARRANTY ICM-EC-100/366M ICM-EC-200/1250M ICM-EC-125/561M ICM-EC-250/1652M ICM-EC-150-160/647M ICM-EC-315/2206M...
- Page 2 instalacji. OPIS • Urządzenie należy podłączyć zgodnie ze schematem podłączenia elektrycznego. Wentylator kanałowy ICM-EC, wyposażony w silnik elektryczny • Jeśli niezbędne jest uziemienie, należy się upewnić, czy zostało ono wykonane prawidłowo oraz czy odpowiednie zabezpieczenia termicz- komutowany elektronicznie (EC) ze zintegrowanym kontrolerem ne i elektryczne zostały odłączone i dostosowane do odpowiedniego i zabezpieczeniem termicznym.
-
Page 3: Schemat Podłączenia
żółty/zielony Uziemienie ochronne brązowy Mains 50/60 Hz, faza niebieski Mains 50/60 Hz, neutralny RYSUNEK TECHNICZNY I DANE ØC ØD ØG ICM-EC-100/366M 4 ‒ 4,5 1 16 ICM-EC-125/561M 4 ‒ 4,5 1 16 ICM-EC-150-160/647M 4 ‒ 5,0 ICM-EC-200/1250M 4 ‒ 5,5 ICM-EC-250/1652M 4 ‒... - Page 4 Klientowi stosow- 12.1. Przeprowadzenia w ciągu roku minimum 2 przeglądów serwi- nego imiennego potwierdzenia. Potwierdzeniem takim jest zasadniczo faktura. sowych zakupionego urządzenia. Przeglądy te powinny być wyko- 2.1. Produkty HAVACO – gwarancja udziela- nane w okresie jesienno-zimowym oraz zimowo-wiosennym. Przeglą- okres miesięcy...
- Page 5 W przypadku sytuacji spornych, w których urządzenie lub jego element ganej dokumentacji zdjęciowej oraz wysyłka bez kompletnego zgłoszenia uległ spaleniu, brak zdjęcia dokumentującego sposób podłączenia elek- (poprzez platformę serwisową) może skutkować odrzuceniem zgłoszenia trycznego może skutkować odrzuceniem zgłoszenia gwarancyjnego. gwarancyjnego. Ogólne warunki gwarancji są również dostępne na stronie www.havaco.pl...
- Page 6 PROTOKÓŁ ROZRUCHU WENTYLATORA MODEL URZĄDZENIA: NUMER SERYJNY: NR FAKTURY ZAKUPU: DATA ZAKUPU: ADRES MONTAŻU: INSTALATOR: POMIARY ELEKTRYCZNE: PRĄD POBIERANY: UWAGI: WYKONANE ZABEZPIECZENIA ELEKTRYCZNE: DATA WYMAGANA CZYNNOŚĆ PODPIS/PIECZĘĆ WYKONAWCY Mechaniczny montaż wentylatora Podłączenie elektryczne Rozruch i pomiary...
-
Page 7: Karta Gwarancyjna
KARTA GWARANCYJNA MODEL URZĄDZENIA: NUMER SERYJNY: NR FAKTURY ZAKUPU: DATA ZAKUPU: ADRES MONTAŻU: INSTALATOR: USTERKA SERWIS DATA DOTYCZY DATA NAPRAWY/UWAGI... -
Page 8: Safety Warnings
• If a ventilator is installed in a duct, the duct must be exclusively for the ventilation system. Havaco ICM-EC fans feature high-efficiency electronically com- mutated (EC) direct current motors and an integrated module a Before starting up the machine, make sure that: 0-10 V with thermal protection. -
Page 9: Wiring Diagram
Protective earth brown Mains 50/60 Hz, faza blue Mains 50/60 Hz, neutral TECHNICAL DRAWING AND DATA ØC ØD ØG ICM-EC-100/366M 4 ‒ 4,5 1 16 ICM-EC-125/561M 4 ‒ 4,5 1 16 ICM-EC-150-160/647M 4 ‒ 5,0 ICM-EC-200/1250M 4 ‒ 5,5 ICM-EC-250/1652M 4 ‒... - Page 10 Such confirmation is typically an invoice. 13. The warranty does not cover: 2.1. HAVACO products – a warranty is granted for a period of 24 13.1. Damage or malfunction of the device resulting from errors made during months from the date of sale.
- Page 11 (via the service connection may result in the rejection of the warranty claim. platform) may result in the rejection of the warranty claim. The general warranty terms and conditions are also available at www.havaco.eu...
- Page 12 FAN COMMISSIONING PROTOCOL DEVICE MODEL: SERIAL NUMBER: PURCHASE INVOICE NUMBER: PURCHASE DATE: INSTALLATION ADDRESS: INSTALLER: ELECTRICAL MEASUREMENTS: CURRENT DRAW: NOTES: ELECTRICAL PROTECTIONS IMPLEMENTED: DATE: REQUIRED OPERATION: SIGNATURE/SEAL OF THE CONTRACTOR: Mechanical installation of the fan Electrical connection of the fan and protections Commissioning and measurements...
-
Page 13: Warranty Card
WARRANTY CARD DEVICE MODEL: SERIAL NUMBER: PURCHASE INVOICE NUMBER: PURCHASE DATE: INSTALLATION ADDRESS: INSTALLER: MALFUNCTION: SERVICE PERFORMED: DATE: APPLIES TO: DATE: REPAIRS/NOTES:... - Page 14 NOTATKI \ NOTES...
- Page 15 NOTATKI \ NOTES...
- Page 16 Wyłączny przedstawiciel na terenie Polski Ventia Sp. z o.o. tel.: +48 22 688 07 00 e-mail: info@ventia.pl ul. Słowikowskiego 81 05-090 Raszyn www.ventia.pl...
